20kV级油浸式三相配电变压器结构

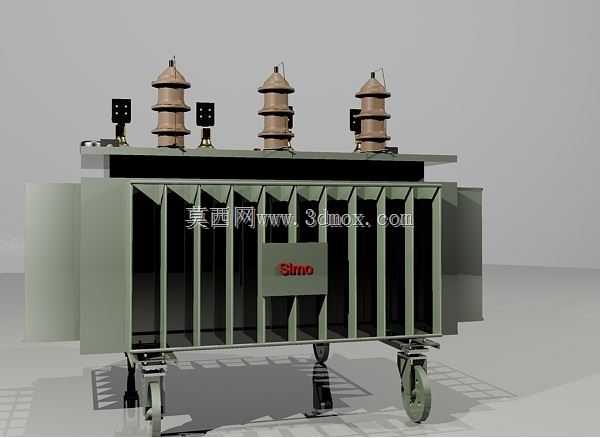

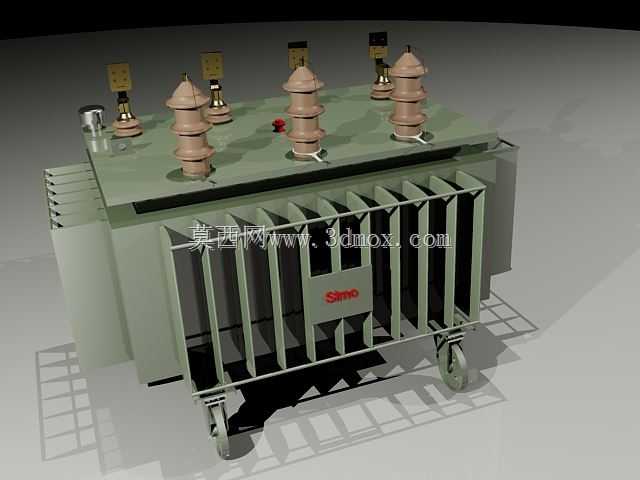

　　做配网设备结构设计快十二年，经手的10kV、20kV油变模型没有一百也有八十，这次做的20/0.4kV三相油浸式配电变结构，完全是照着现场实际运维、安装的需求倒推的建模逻辑，没有为了好看做任何脱离工程实际的修饰。先从大家最容易忽略的安装边界说起，很多新手建模只做设备本体，到了现场做基础才发现尺寸对不上——这个模型把底部带刹停的万向滚轮安装位、本体底部的槽钢安装基座都做了1:1还原，本体长宽高的净尺寸严格匹配常规20kV级500kVA容量段油变的通用安装尺寸，高压侧套管中心距、低压侧出线铜排的安装孔位间距，都留足了现场接母排、装绝缘护套的操作空间，不会出现模型里看着严丝合缝，现场接线时扳手都伸不进去的问题。

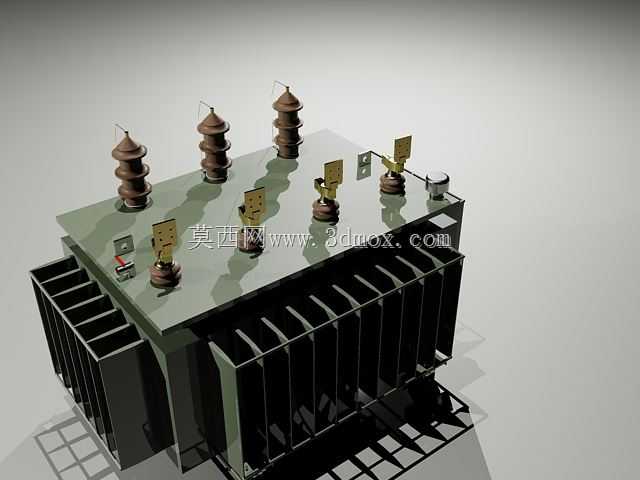

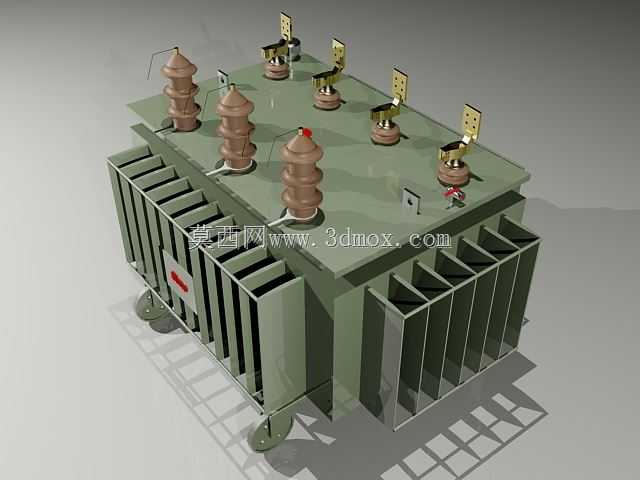

　　再说到实际应用场景，20kV电压等级的配电变现在多用于新规划的产业园区、县域农网升级改造的台区，相比传统10kV配网，20kV等级的供电半径更大、线损更低，对应的设备绝缘要求也上了一个台阶。建模的时候特意把高压侧的三个瓷套高度、伞裙数量做了区分？不对，是严格按20kV户外绝缘要求做的爬电距离设计，每个瓷套的伞裙间距、伸出箱盖的高度，都满足污秽等级II级区域的户外运行要求，瓷套和箱盖连接的密封压盖、放油螺栓的位置也都做了细节还原，不是随便拉个圆柱当套管糊弄。低压侧的四个出线铜排，特意做了镀锡层的视觉区分，铜排的折弯角度、安装孔的大小，都是按0.4kV侧额定电流的载流要求匹配的尺寸，铜排和箱盖之间的绝缘垫块、固定支架也都做了结构体现，不会出现铜排悬空、没有固定支撑的结构错误。

　　很多人觉得油变的散热翅片就是随便堆一排金属片就行，实际这里的结构设计直接影响设备的负载能力和运行寿命。建模的时候，每一片散热翅片的间距、翅片的高度、和油箱本体的焊接连接位，都是按自然油循环的流道要求设计的，翅片之间的间距留足了积灰清理、运维冲洗的空间，不会因为间距太小导致运行时积灰堵塞、散热效率下降。油箱本体的箱沿螺栓、密封胶条的安装槽也做了细节处理，箱盖上面的压力释放阀、油位计的安装位都预留了标准接口，不管是后续做装配仿真还是做运维模拟，都能直接调用对应标准件匹配安装。

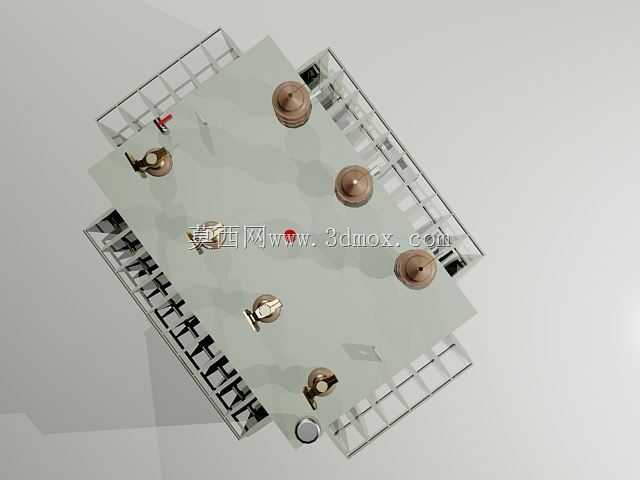

　　说到设计思路，整个模型的结构拆分完全是按实际生产的装配顺序来的：从底部的槽钢基座、滚轮组件，到油箱本体焊接、散热翅片组焊，再到内部铁芯绕组的安装定位、箱盖密封、高低压套管装配、出线铜排安装，每一个部件的装配约束都符合实际生产的工艺顺序，没有出现零件干涉、装配顺序颠倒的问题。比如高压侧的三个瓷套是呈一字排列在箱盖靠外侧的位置，和低压侧的出线铜排保持了足够的安全绝缘距离，运维人员在低压侧操作的时候，不会误碰到高压带电部位；顶部的吊攀位置特意做了加强筋结构，吊点的位置刚好在设备重心的正上方，现场吊装的时候不会出现倾斜、侧翻的风险，吊攀的开孔尺寸也匹配常规吊装卸扣的规格，不用现场临时改吊具。

　　还有几个现场运维常碰到的细节，模型里也做了还原：油箱侧壁的油样取样阀位置设在了油箱下部距基座150mm的位置，刚好够运维人员站在地面接取油样，不用爬高；油箱侧壁的接地螺栓位置做了明显的凸台标识，接地接触面没有做喷漆处理，留足了镀锌接地扁钢的安装空间；底部的排污阀设在了油箱最低位，方便运维时排掉油箱底部沉积的油泥和水分。这些细节很多通用模型都会省略，但对于做配网工程设计、台区布置的工程师来说，这些位置的尺寸直接影响后续的土建基础、接地网布置、运维通道预留的设计精度，差几厘米可能就会导致现场施工返工。

　　整个模型的结构没有做任何夸张的艺术化处理，所有的倒角、圆角、壁厚都是按实际板材的加工工艺设置的，比如油箱钢板的壁厚是6mm，散热翅片的板材厚度是1.5mm，所有的焊接位置都留了合理的焊接收缩余量，不会出现按模型加工出来的零件组焊不上的问题。不管是刚接触配变结构的新人用来熟悉设备构造，还是做工程设计的工程师用来做台区布置的占位模型、做装配干涉检查，这个结构都能满足实际工程的使用需求，不会出现和现场实际设备偏差太大的问题。
