专业级索尼广播级摄像机结构三维建模

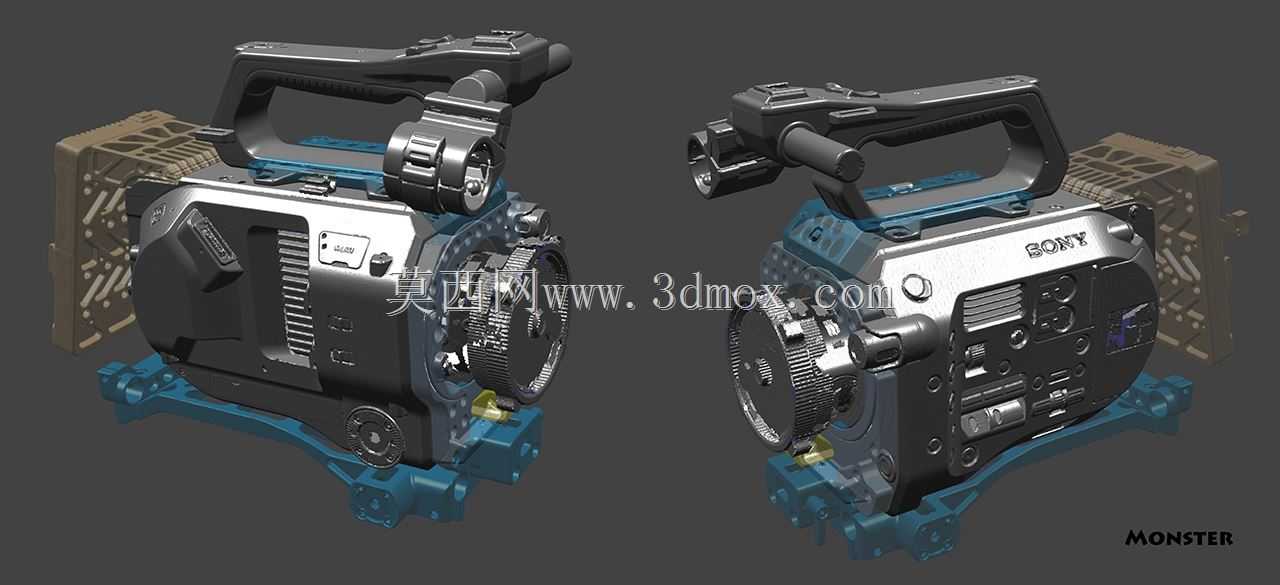

　　本次建模还原的专业广播级摄像机，主要面向广播电视节目制作、商业纪录片拍摄、演播室多机位录制、户外赛事转播等专业影视生产场景，区别于消费级手持摄像设备，该类设备需要满足长时间连续录制、多配件拓展、复杂工况下稳定运行的实际使用需求，因此结构设计上需要兼顾操作便利性、结构强度与拓展兼容性。从设备实际用途来看，该机型可搭配不同焦段电影镜头、外接监视器、无线图传、外置录音模块、大容量供电电池等专业配件，完成从新闻纪实采访到高端影视广告拍摄的多元拍摄任务，机身结构需要为各类外接配件预留标准化安装接口，同时保证手持、肩扛、三脚架固定等多使用模式下的操作手感平衡。在产品功能特性的结构还原上，建模完整复现了机身顶部的提手结构，

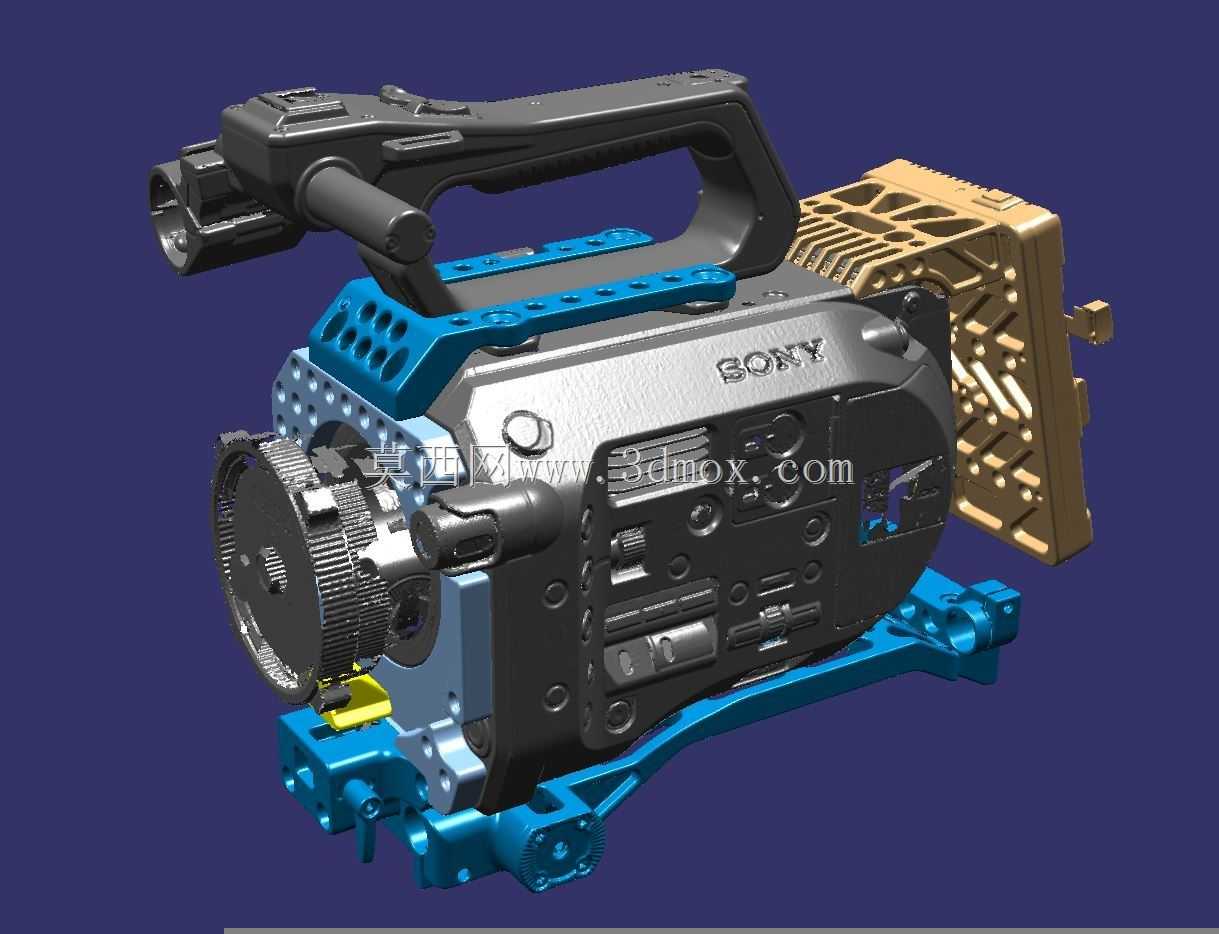

　　该提手并非简单的握持部件，其内部集成了冷靴安装位、外置麦克风固定槽、顶部录制快捷键的走线空间，提手与机身主体的连接部位采用了加强筋结构设计，可承受挂载重型配件时的载荷，避免长期使用出现连接位形变。机身侧面的接口区域做了凹陷式防护设计，所有SDI输出、音频输入、电源接口都布置在带橡胶防护盖的凹槽内，既可以避免户外使用时雨水、灰尘侵入接口，也能防止外接线缆被意外拉扯时直接损坏接口焊盘，接口旁的拨轮、按键都做了凸起的防滑纹理，方便操作人员在佩戴手套时也能准确盲操作。机身主体的框架采用了金属骨架加复合材质外壳的分层结构，建模中清晰区分了内部承重的金属安装框架与外部的工程塑料护板，金属框架上预留了多组标准螺孔，用于固定内部的成像传感器模块、

　　图像处理主板、散热组件，外部护板则做了多处通风格栅设计，对应内部散热风道的进出风口，保证高负载录制时机身内部热量可以及时排出，避免高温导致的设备降频或元器件损坏。机身底部的快装板安装位做了下沉式定位设计，可兼容通用型三脚架快装板，安装时可通过定位销快速对齐安装位置，锁紧后不会出现机位偏移，底部的电池挂载位采用了卡扣式锁紧结构，可适配不同容量的专业广播级电池，卡扣旁设计了防误触解锁按键，避免拍摄过程中电池意外脱落。从设计思路来看，该机型的结构排布完全围绕专业摄像师的实际操作逻辑展开，机身重心被设计在靠近握持手柄的位置，当设备搭配标准镜头肩扛使用时，重心可落在操作人员肩部支撑区域，减少长时间持握的负重感；

　　所有常用操作按键都布置在右手手指可自然触及的区域，无需大幅移动手部即可完成录制启停、参数调整等操作。外形尺寸方面，该机型不含外接配件时机身长度约为230mm，含提手总高度约为270mm，机身主体宽度约为170mm，安装边界上需要注意顶部提手拓展位的载荷上限为1.5kg，侧面接口外接配件时需要预留至少30mm的线缆弯折空间，底部快装位的安装螺孔为标准1/4英寸螺孔，可兼容绝大多数专业摄像支撑配件。机身前部的镜头卡口采用了高强度金属材质，卡口周围设计了多组电子触点，用于和镜头通讯传递光圈、对焦参数，卡口下方的镜头支撑座可在挂载重型电影镜头时提供额外支撑，避免镜头卡口长期受重载出现形变。机身两侧的握持区域做了贴合手掌弧度的曲面设计，表面覆盖有防滑橡胶层的安装槽，还原了真机上提升握持摩擦力的结构设计，即使在手心出汗或者低温环境下操作，也能保证设备握持稳定。
