三菱Lancer车型立体车标结构设计

　　在汽车外饰零部件的设计体系中，车标作为品牌视觉识别的核心载体，其三维结构设计需要兼顾造型辨识度、安装适配性、表面工艺实现性多重要求，本次完成的三菱Lancer车型车标三维结构，覆盖了两款不同安装基底的徽标构型，可直接适配不同年款Lancer车型的前脸格栅、尾门等不同安装位置的装配需求。

　　从实际应用场景来看，这类立体车标主要部署在乘用车前脸进气格栅居中位置、后备箱盖开启把手居中区域、方向盘中央安全气囊盖板区域，部分高配车型还会在轮毂盖、侧裙标识位使用同构型缩小尺寸版本，不同安装位的车标在安装边界、固定方式、表面处理工艺上存在明确差异，建模过程中针对不同安装场景做了结构区分。前脸格栅安装版本采用圆弧凸面透明基底承托红色三菱标识的结构，凸面曲率与格栅安装位的内凹曲面完全匹配，安装后徽标表面与周边格栅饰条的面差控制在0.2mm以内，避免高速行驶时气流在徽标边缘产生紊流增加风阻，同时凸面结构可减少雨水、灰尘在标识表面的积存，降低日常使用中的清洁维护难度。尾门安装版本则采用扁平化基底设计，适配尾门钣金的平面安装区域，背面预留3M胶粘贴槽位与定位卡扣孔，双重固定结构可避免车辆长期行驶振动导致的标识脱落问题，卡扣与钣金安装孔的配合间隙控制在0.1mm，装配后无松动旷量。

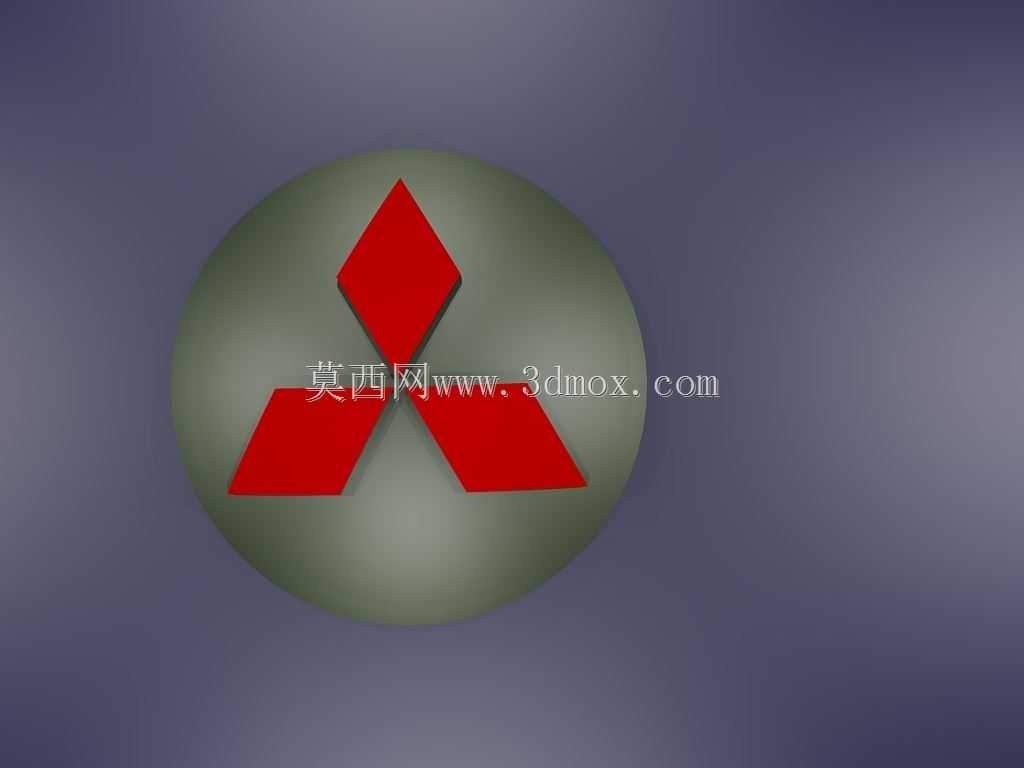

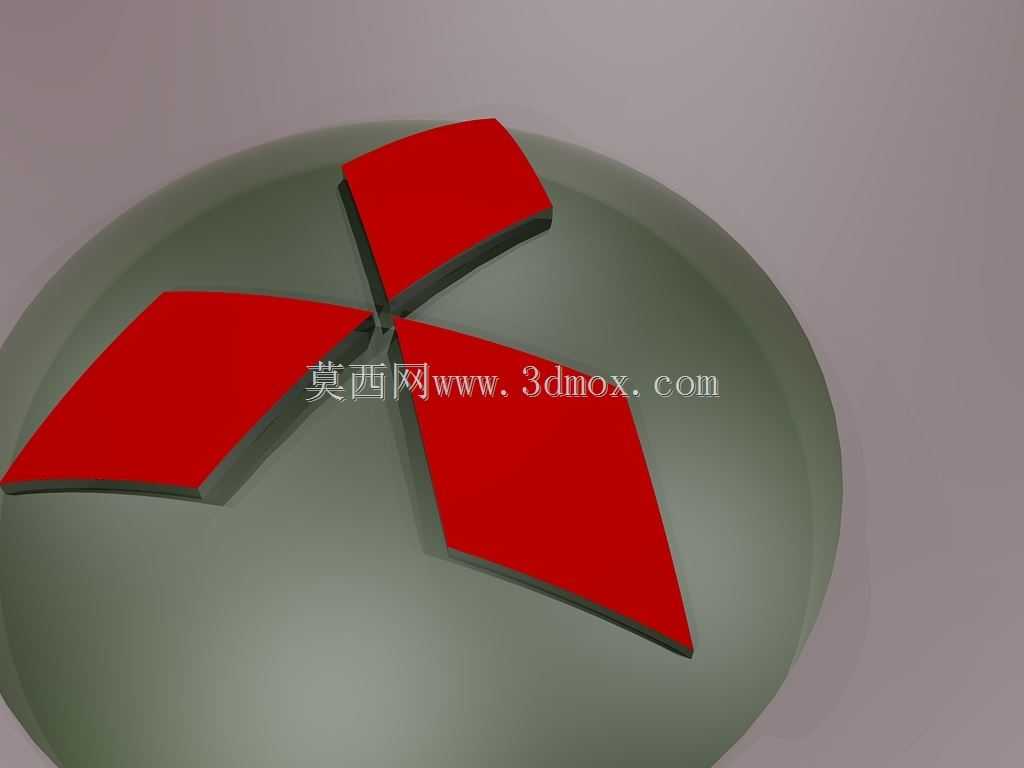

　　设计思路上首先还原三菱品牌标识的核心几何特征，三个菱形标识块的夹角、边长比例严格遵循品牌视觉规范，红色标识块与透明基底的配合采用嵌入式结构，标识块嵌入基底的深度为1.2mm，边缘做0.15mm的圆角过渡，避免注塑生产时出现锐边应力集中导致的开裂问题，同时嵌入式结构可让标识块与基底的结合面更大，长期使用不会出现标识块起翘脱落的情况。透明基底采用PMMA材质的工艺参数做结构预留，表面硬化处理层的厚度预留0.05mm，建模时将外表面的抛光面曲率做连续G2过渡，保证光线照射下的反光效果均匀，不会出现局部光影畸变影响品牌标识的视觉呈现。红色标识块的表面做微弧面抬升，抬升高度为1.5mm，比透明基底的最高凸面低0.3mm，形成错落的立体层次，同时避免标识块突出过高在洗车、擦拭时被剐蹭掉漆。

　　外形尺寸方面，前脸版本的整体外轮廓为圆形，直径85mm，整体厚度12mm，背面的安装卡扣定位中心距为60mm，适配Lancer车型原厂格栅的安装孔位，无需对原车格栅做任何打孔、打磨修改即可直接替换安装；尾门版本的整体外轮廓直径70mm，整体厚度5mm，背面粘贴胶层的厚度预留1mm，粘贴后标识表面与尾门钣金的面差符合整车外饰的间隙面差规范。两款模型的结构都做了拔模角度处理，所有外观面的拔模角度不小于1.5度，满足注塑模具的开模要求，内部加强筋的厚度控制在基底壁厚的0.6倍，避免注塑生产时出现表面缩痕影响外观质量。针对车标长期户外使用的场景，建模时在基底边缘做了一圈0.8mm宽的密封唇边，安装后唇边与安装面紧密贴合，可避免雨水、洗车水渗入标识背面，防止长期使用后背面胶层失效、卡扣锈蚀的问题。标识块的红色区域与透明基底的分模线设置在标识块的侧面非外观面，合模后不会在可见表面留下合模线痕迹，减少后续抛光处理的工序成本。
