日产汽车品牌标识立体结构设计

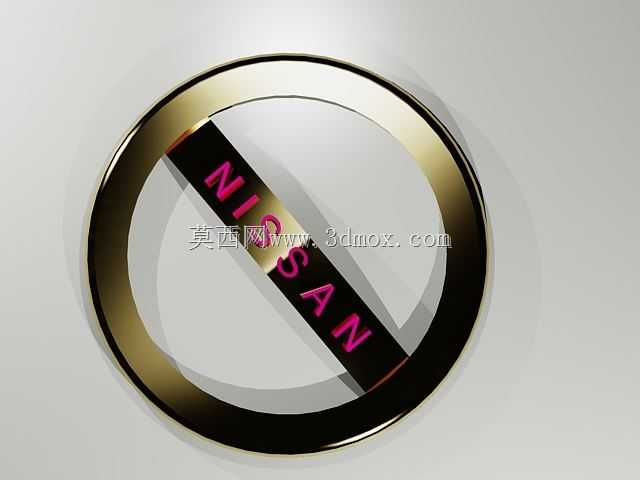

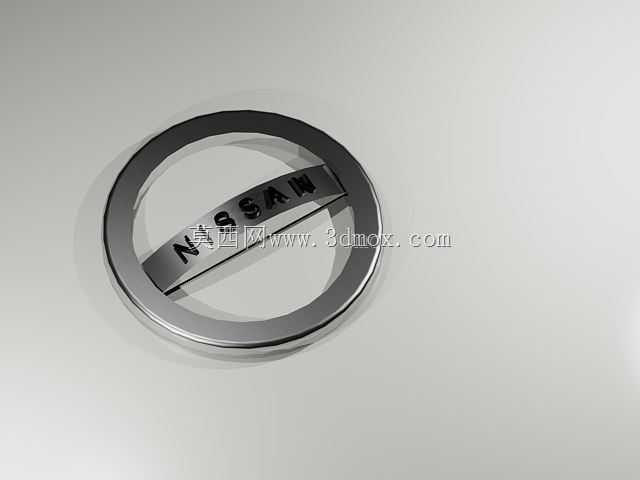

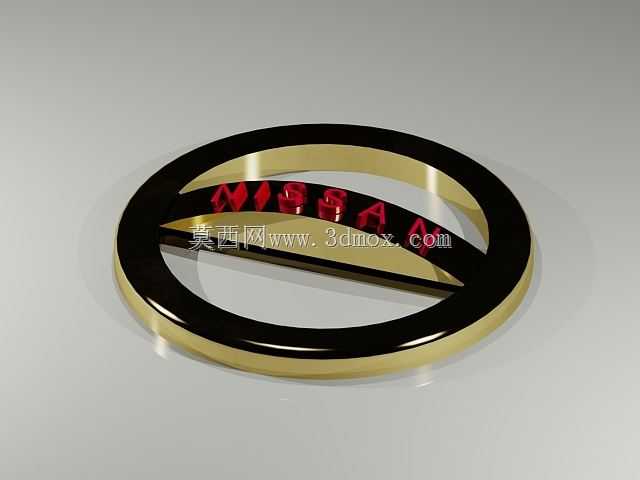

　　在汽车外饰件的结构设计环节，车头、车尾以及轮毂中心的品牌标识是兼具品牌识别与外观装饰作用的关键部件，这类标识的三维建模精度直接影响后续开模注塑、电镀加工以及实车装配的匹配效果。这款日产品牌标识的三维结构设计，完全围绕量产装车的实际需求展开，首先在外形轮廓上，采用了品牌经典的环形外框搭配横向贯穿式字母带的结构，环形外框的边缘做了R0.8mm的圆角过渡，既避免了加工过程中出现锐边毛刺，也能在装车后降低行驶过程中气流经过标识表面产生的风噪，同时圆角结构还能提升电镀层的附着强度，减少长期户外使用后镀层起皮脱落的风险。

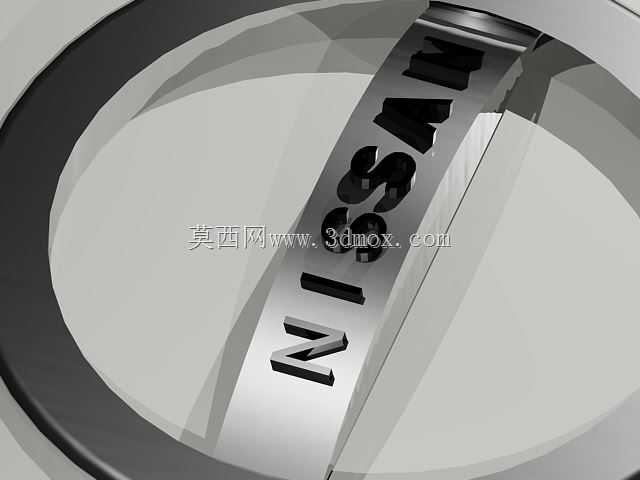

　　从安装边界来看，这款标识的整体厚度控制在4.2mm，背部预留了3M胶粘贴的定位槽以及两个直径2mm的定位柱安装位，定位柱的中心距严格匹配日产在售主流车型的前脸格栅、尾门钣金的预装孔位，不需要对原车钣金做额外打孔修改，既适配售后改装市场的替换需求，也能满足整车厂总装线的快装要求。标识表面的字母结构采用了下沉式立体设计，字母相对于环形基准面下沉1.2mm，字母的侧壁做了1.5°的拔模斜度，完全满足注塑模具的开模要求，不会出现脱模卡滞的问题，同时下沉的结构能让字母区域在光线照射下形成自然的明暗差，提升品牌标识的视觉辨识度，不需要额外做印刷或者移印工序，降低了加工环节的成本。

　　在实际应用场景中，这类车标不仅承担品牌识别的作用，在高配车型的自适应巡航配置版本中，标识背部还需要预留毫米波雷达的透波区域，这款模型在结构设计时特意将环形外框的中心区域做了等厚2mm的均匀壁厚设计，壁厚公差控制在±0.1mm，避免壁厚不均导致雷达信号折射产生探测误差，同时材料选型上预留了ABS+PC混合材质的壁厚余量，既满足外饰件的抗冲击要求，也能满足雷达波的穿透率要求。从建模细节来看，标识所有的曲面都做了G2连续处理，表面没有突兀的折角，在做高光电镀或者哑光镀铬的表面处理时，不会出现光影扭曲的问题，字母的边缘做了0.2mm的微小倒角，避免电镀过程中出现电流集中导致的镀层过厚、边角毛刺的问题。

　　在结构强度设计上，标识背部的粘贴区域做了网格状的加强筋结构，加强筋高度1.5mm，厚度1mm，间距8mm，既提升了整个标识的结构刚性，避免车辆在高速行驶或者经过颠簸路段时标识出现共振异响，也能减少注塑过程中的翘曲变形，保证标识背部的粘贴平面平面度控制在0.2mm以内，让3M胶能够完全贴合钣金表面，避免长期使用后出现开胶脱落的问题。针对户外使用的耐候性需求，模型在结构上预留了0.3mm的排水间隙，当雨水或者洗车水冲到标识表面时，能够顺着环形外框下沿的微小间隙排出，不会在标识背部积水导致胶层失效或者钣金锈蚀。

　　从装配工艺的角度考虑，这款标识的定位柱设计成了带倒扣的卡接结构，和3M胶粘贴形成双重固定，在总装线上工人只需要将定位柱对准钣金孔按压到位，就能完成初步固定，不需要额外的工装夹持等待胶层固化，提升总装效率，同时倒扣结构能够避免车辆在高温环境下胶层软化时标识出现移位脱落的问题。模型的所有分型面都设置在标识的侧面非外观面，不会在正面可见区域留下合模线，减少后续抛光打磨的工序量，提升外观件的表面质量。
