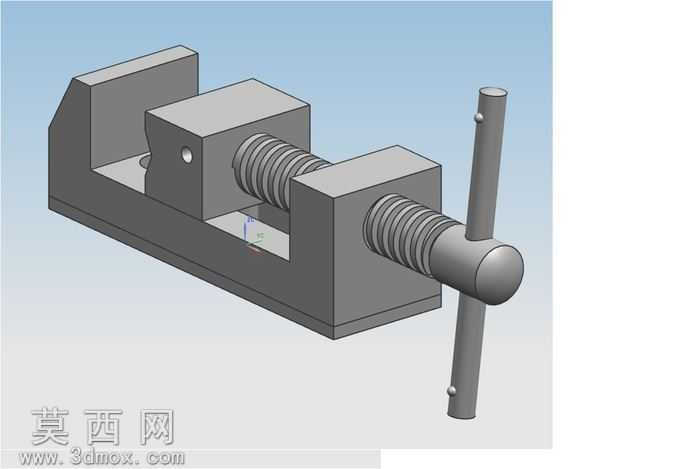

螺旋传动式手动平口台虎钳三维结构

本作品为螺旋传动式手动平口台虎钳的三维参数化建模成果，建模过程严格遵循机械加工夹具的实际生产设计逻辑，以CATIA三维建模环境为载体完成全零件的特征构建与整体装配。建模阶段首先完成固定钳身的基体特征搭建，通过拉伸、切除、倒角等基础特征构建出钳身的导轨槽、安装孔、固定钳口定位面等核心结构，保证固定钳身作为承载基体的结构强度与装配基准精度；随后构建活动钳身模块，匹配固定钳身的导轨截面尺寸设计滑动配合面，预留钳口安装位与丝杠螺母的装配空腔，确保活动钳身可沿导轨做平稳直线往复运动。传动部分采用梯形丝杠传动结构，建模时还原了丝杠的梯形螺纹牙型特征、端部的摇柄安装轴段与限位结构，配套的开合螺母与活动钳身做同轴配合约束，摇柄部分采用穿销式结构设计，还原了手柄杆与端头圆球的防滑握持结构，保证手动操作时的施力便利性。夹紧部件包含固定钳口与活动钳口两块夹板，建模时预留了钳口板的沉头安装孔，还原了钳口工作面的防滑齿形结构，保证夹持工件时的摩擦力充足，避免装夹打滑。装配阶段采用自下而上的装配逻辑，依次添加固定钳身、丝杠组件、活动钳身、钳口板、摇柄等零件，通过同轴约束、贴合约束、距离约束完成各部件的定位，同时添加丝杠旋转驱动活动钳身直线位移的运动约束，可模拟台虎钳的开合夹紧动作，验证传动结构的运动无干涉。材质渲染阶段为各部件赋予对应工业材质：钳身、钳口、丝杠等金属结构件赋予哑光灰铸铁材质，还原铸铁件的磨砂金属质感，摇柄的握持端头赋予防滑金属质感，整体渲染效果贴近工业实物的视觉表现，清晰展现各部件的装配关系与结构细节。设计思路围绕手动夹具的实用功能展开，整体结构紧凑，传动效率适配手动操作的施力范围，夹持行程满足常规小型工件的装夹需求，可用于钳工装配、机加工装夹定位等场景的结构演示、运动仿真与工程参考。
