手动螺杆式台虎钳夹紧工装三维设计

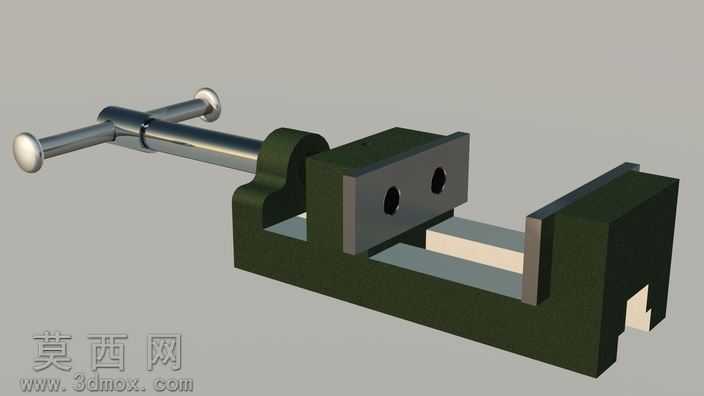

本作品为手动螺杆式台虎钳的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成固定钳身、活动钳身、传动螺杆、T型丝杠、钳口板、摇把、导向导轨等单个零件的特征建模，再通过同轴配合、面贴合、线性耦合等装配约束完成整体装配，还原了台虎钳真实的运动逻辑与装配关系。建模阶段对各零件的结构特征做了精准还原：固定钳身作为基础承载件，采用拉伸加切除的特征构建方式还原其一体式的L型承载结构、导轨滑槽与螺杆安装座，对安装孔、定位槽等细节特征做了等比例还原；活动钳身通过导轨配合与固定钳身连接，建模时严格匹配导轨滑槽的配合公差，保证活动钳身可沿导轨做顺畅的线性位移；传动螺杆采用螺旋扫描特征构建传动螺纹，还原了螺杆与活动钳身内部螺母的螺旋传动结构，摇把与螺杆端部采用过盈配合的装配约束，还原手动施力旋转的操作结构；两块钳口板分别固定在固定钳身与活动钳身的夹持面，建模时还原了钳口表面的防滑齿纹与沉头安装孔结构，保证夹持工件时的摩擦力与安装定位的准确性。材质与渲染阶段，针对不同零件的实际材质做了对应的材质球赋予：钳身主体采用铸铁材质，调整材质的粗糙度、漫反射颜色还原铸铁件哑光深灰的金属质感与表面细微的颗粒质感；传动螺杆、摇把等外露传动件采用镀铬钢材材质，调整反射参数还原光滑金属的亮面反光效果；钳口板采用淬火合金钢材质，调整材质硬度对应的反光度与表面纹理，还原淬火件的硬质金属质感。渲染阶段采用三点布光方案，主光源从斜上方打亮模型整体结构，辅助光源补全暗部细节避免阴影死黑，轮廓光勾勒模型边缘轮廓提升立体感，背景采用中性浅灰色调突出虎钳本身的结构细节，最终渲染图清晰展现了台虎钳的整体外观、结构层次与各部件的装配关系。设计过程中充分考虑了台虎钳的实际功能逻辑，通过装配体的运动仿真验证了螺杆旋转带动活动钳身开合的运动行程，确认各部件在运动过程中无干涉，夹持行程符合常规手动台虎钳的工作范围，整体结构完全贴合钳工夹持、机加工装夹的实际使用需求，各零件的结构尺寸比例协调，既还原了传统台虎钳的经典结构，也通过参数化建模保证了模型可编辑性，可用于后续的工程图导出、结构改进或者3D打印验证。
