电脑机箱用薄型滑装式风冷散热模组结构

　　气流会沿着散热鳍片的平行方向贯穿整个鳍片组，能够在有限的厚度空间里最大化鳍片的有效换热面积，同时因为风道走向和机箱内部的水平通风方向一致，不会打乱机箱原有的整体风道循环，能够有效避免机箱内部出现局部热量淤积的问题。在设计思路层面，建模时首先要明确安装边界的约束条件，这类滑装式散热的整体厚度需要控制在20mm以内，才能适配绝大多数薄型ITX机箱的安装槽位，建模过程中需要优先保证滑轨结构的尺寸公差，滑轨的凸台宽度和机箱导轨槽的配合间隙要控制在0.2mm到0.3mm之间，间隙过小会导致安装时卡滞，间隙过大则会出现模组安装后晃动、运行时产生共振噪音的问题。散热鳍片的排布间距设置为1.2mm，这个间距是平衡通风阻力和换热面积的最优值，在桌面级PC硬件散热的实际应用场景里，这类薄型滑装风冷模组主要适配ITX紧凑型机箱、机架式工控机箱以及对内部安装空间有严格限制的定制化主机场景，区别于传统塔式侧吹散热器的安装逻辑，滑装式结构不需要在主板安装位预留大面积的垂直空间，也不用提前在机箱背板预留对应尺寸的扣具开孔，安装时只需要顺着机箱预设的导轨槽位将整个散热模组推入到位，再通过侧边的卡扣完成固定即可，整个安装流程不需要额外的辅助工具，也不会和主板上的高马甲内存、PCIe扩展卡产生安装干涉，这也是这类滑装结构在小尺寸机箱方案里被广泛采用的核心原因。从实际功能特性来看，这款散热模组采用的是贯流式风道设计，和普通轴流风扇直吹的风道走向不同，

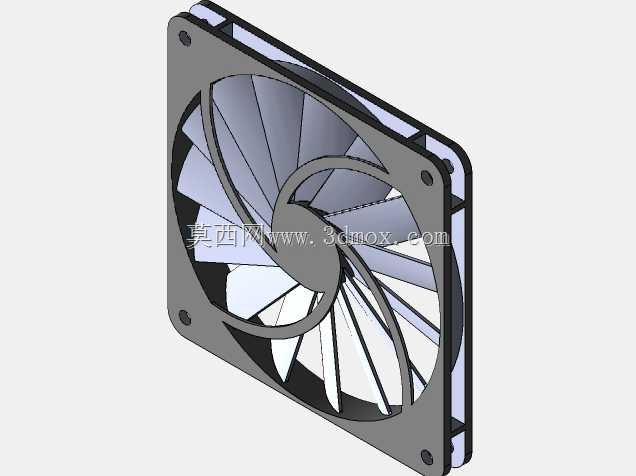

　　间距过密会大幅提升风阻导致实际通风量下降，间距过疏则会减少总换热面积让散热效率打折扣，鳍片和底座的结合面需要保证平面度公差在0.05mm以内，才能保证和发热源接触时的热传导效率，避免因为接触缝隙产生热阻。外形尺寸方面，整个模组的长宽尺寸严格匹配标准120mm风扇的安装孔位，能够兼容市面上绝大多数机箱的120mm风扇安装位，不需要额外定制转接支架，安装时的推入深度也做了限位设计，当模组推到预设位置时，侧边的弹性卡扣会自动卡入机箱对应的定位孔中，不需要额外拧螺丝固定，后期维护拆卸时只需要按下卡扣就可以将整个模组顺着导轨抽出，清理鳍片积灰或者更换风扇都非常方便。从结构细节来看，模组的供电接口设置在侧边的出线位置，走线方向顺着滑轨方向布置，

　　不会因为模组滑入安装时挤压到线材，也不会和机箱内部其他走线产生干涉，风扇的固定采用隐藏式卡扣设计，不需要外露的螺丝固定，整个模组的外表面没有突出的结构件，推入安装时不会刮蹭到机箱内部的其他元器件。在实际选型适配时，这类薄型滑装散热模组主要用来压制TDP在65W到95W区间的处理器，或者作为机箱的辅助排风模组使用，因为整体厚度薄，也可以安装在机箱的电源仓上方、显卡侧边等传统塔式散热器无法安装的位置，用来针对性带走显卡供电模块、M.2固态硬盘等局部位置的积热。建模过程中所有的配合尺寸都参考了实际硬件的通用安装规范，比如和机箱导轨配合的卡扣位置、安装孔位的中心距、供电接口的出线空间都做了对应的冗余设计，

　　能够适配不同厂商生产的同规格机箱安装槽位，不会出现因为尺寸公差导致无法安装的问题。另外在结构强度方面，模组的外框采用ABS加玻纤的材质参数设定，滑轨部分的壁厚设置为1.5mm，既能够保证安装时的结构强度，不会因为推入时的用力导致滑轨断裂，也能控制整体的重量，避免长期使用后因为自重导致滑轨变形。鳍片部分采用铝挤成型的结构设计，建模时将鳍片和底座做了一体化的结构设定，避免了扣合鳍片带来的接触热阻问题，同时也简化了生产加工的流程，不需要额外的鳍片扣合工序。在风道的仿真验证逻辑里，这类滑装式模组的气流方向是从模组的一侧进风，沿着鳍片长度方向流动后从另一侧出风，所以在建模时特意将进风侧的格栅做了倒角处理，减少进风时的风切噪音，出风侧的格栅则做了导流角度，让流出的气流能够顺着机箱排风方向流动，进一步提升整体的散热效率。
