船用立式锚绞车精细三维设计作品

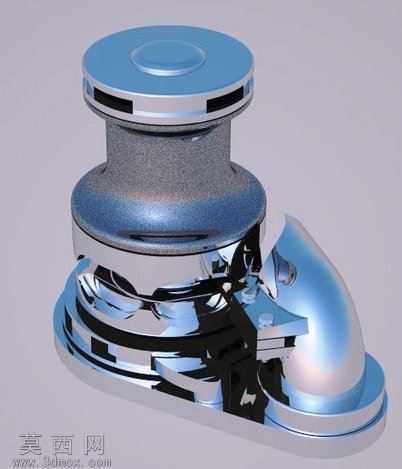

本作品为船用立式锚绞车的三维设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对锚绞车的核心功能部件进行分层拆解：顶部为圆形端盖结构，建模时通过旋转凸台特征生成基础轮廓，再对端盖边缘的通风开槽结构采用拉伸切除命令完成细节刻画，保证端盖与上部筒体的装配公差完全匹配。中部的绞缆筒体部分，建模时兼顾了实际产品的铸造肌理与装配结构，通过曲面放样命令生成筒体的收腰型轮廓，对筒体表面的粗糙质感做了结构层面的凹凸细节预留，避免后续渲染时材质表现失真。下部的传动基座与侧置导缆结构是建模的核心难点，基座部分的多层阶梯法兰结构通过多次拉伸与布尔运算完成，每一层法兰的安装孔位都按照实际锚机的安装标准做了等距阵列，保证孔位的同轴度与位置精度；侧置的半球形导缆护罩通过球面曲面裁剪与实体加厚生成，护罩与基座连接的加强筋结构采用筋特征命令快速生成，同时对筋位的圆角过渡做了精细化处理，避免应力集中的结构缺陷。底座部分的安装定位槽、侧边的传动接口结构都逐一还原，所有装配部件之间都添加了贴合、同轴的配合约束，整体模型无破面、无重叠几何体，可直接用于后续的工程图导出与装配仿真。材质与渲染阶段，针对不同部件的实际材质做了分层材质赋予：顶部端盖采用亮蓝色金属烤漆材质，调整材质的粗糙度参数至0.15，添加轻微的清漆层反射效果，还原工业烤漆的亮面质感；中部筒体采用铸钢材质，调高材质的粗糙度值至0.6，添加细微的颗粒凹凸贴图，模拟铸钢件表面的粗糙磨砂肌理；下部传动基座与导缆护罩采用抛光镀铬金属材质，调整金属度参数至0.95，反射率设置为0.8，还原镀铬部件的高反光镜面效果，同时对部件边缘做了轻微的倒角磨损处理，让材质表现更贴近真实使用状态。渲染时采用三点布光方案，主光源从侧上方45度角打亮模型主体，勾勒出镀铬部件的高光轮廓，辅光源从另一侧补光弱化阴影死黑区域，顶部添加轮廓光分离模型与背景，最终渲染效果清晰展现了锚绞车的结构层次与材质差异。设计思路上完全遵循船用锚绞车的实际功能逻辑，立式结构的设计充分利用甲板垂直空间，侧置导缆结构可引导缆绳有序缠绕，避免乱绳卡滞问题，各部件的结构比例完全参考实船锚机的尺寸比例设计，既保证了模型的视觉真实感，也具备结构设计的合理性，可作为船舶甲板机械教学、产品展示的数字化三维素材使用。
