集成滑轮组结构的起重机吊钩组件设计

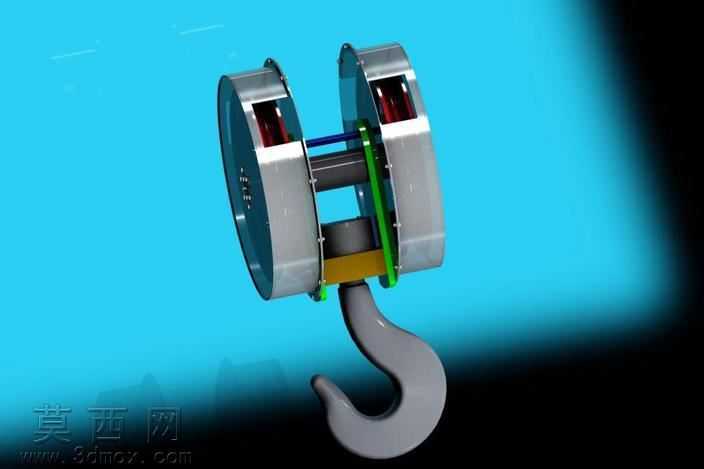

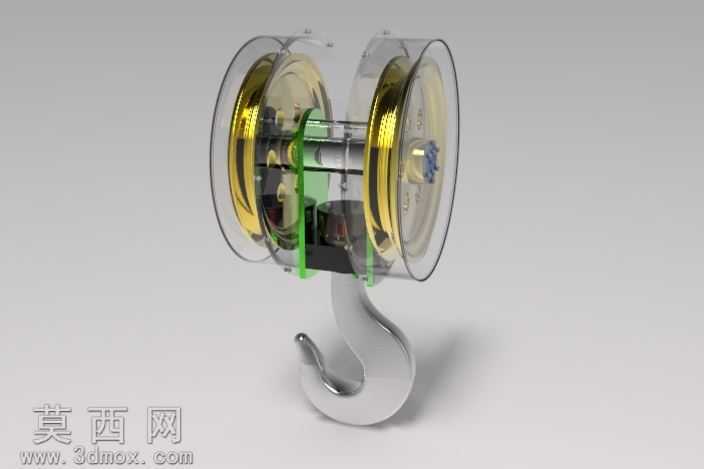

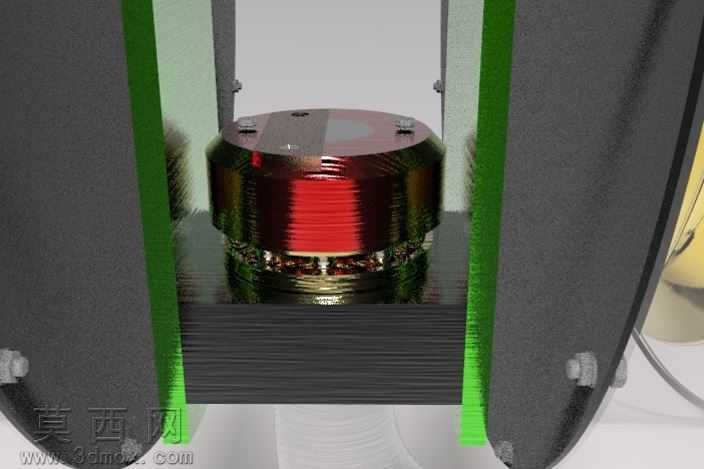

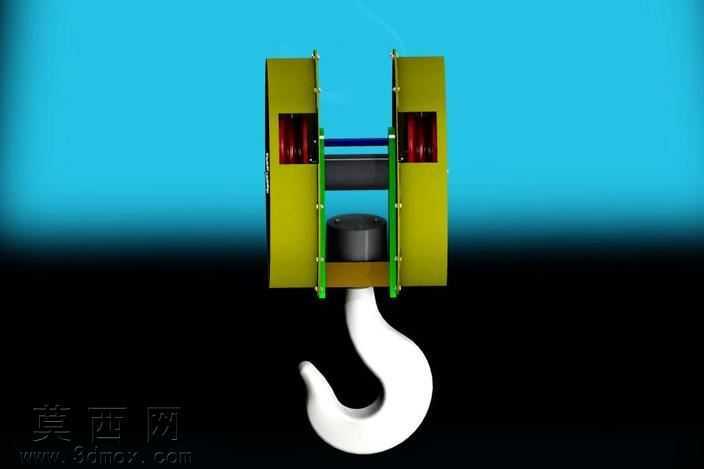

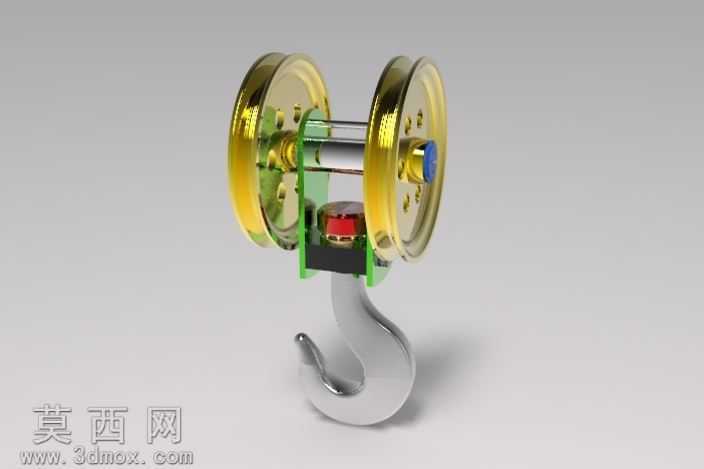

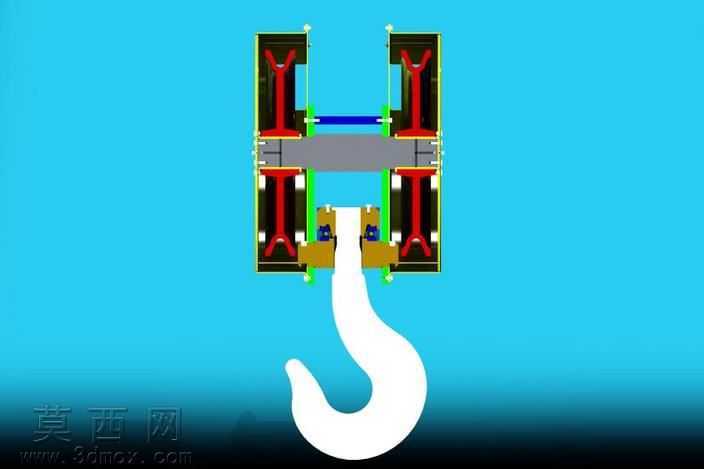

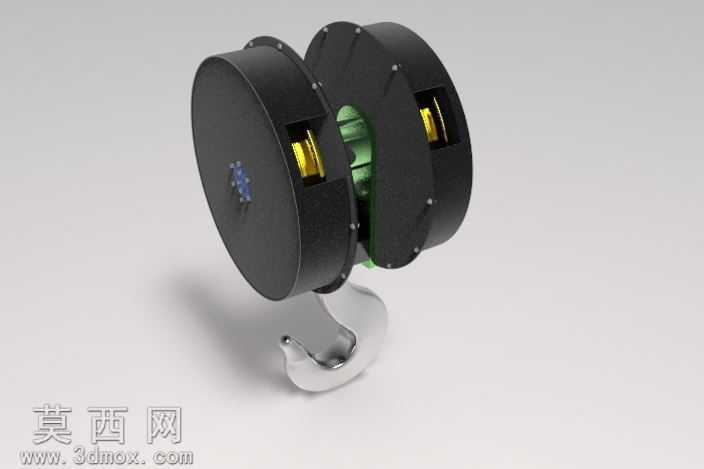

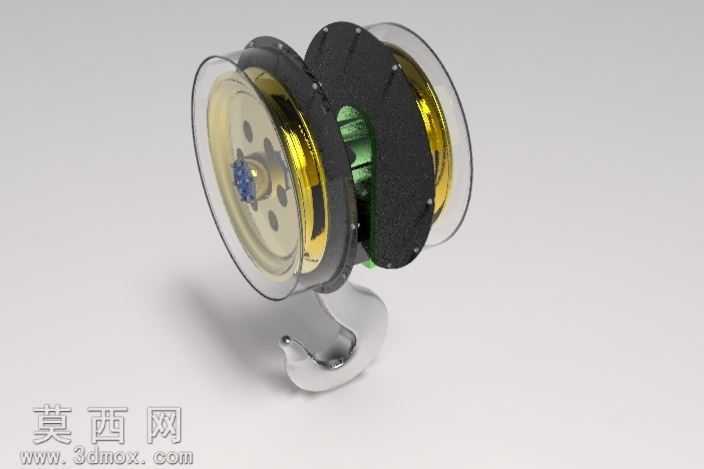

本作品为起重机配套的集成式吊钩组件三维建模成果，建模过程严格遵循起重机械设计规范与实际吊装作业的功能需求，完整还原了吊钩总成的全部结构细节。建模阶段首先依据起重吊钩的载荷参数确定各部件尺寸比例，从核心的吊钩钩体开始构建，钩体采用符合起重安全标准的弧形钩身设计，钩尖位置设置防脱结构的安装位，钩身与上方滑轮架的连接部位做了加厚过渡处理，保证载荷传递的结构强度。滑轮组部分采用多片滑轮同轴布置的结构，滑轮主体设计为带轮槽的圆盘结构，轮槽弧度匹配常用起重钢丝绳的直径，滑轮两侧设置透明防护挡板，既可以直观展示内部滑轮的排布结构，也还原了实际产品中防止钢丝绳脱槽的防护功能，滑轮中心的转轴、轴承安装位、间隔衬套都做了精细化建模，各部件的装配间隙符合机械装配公差要求。滑轮架采用对称式夹板结构，夹板上预留了滑轮轴的固定孔位、润滑脂加注通道，夹板外侧设置了耐磨防护层，减少作业过程中与外部构件碰撞产生的磨损。材质渲染阶段针对不同部件的实际材质做了区分处理：吊钩钩体采用高强度合金结构钢材质，渲染时赋予金属抛光后的银灰色质感，表面添加细微的锻造纹理还原真实金属加工痕迹；滑轮的轮槽工作面做了淬火硬化处理，渲染为亮金色金属质感，凸显工作面的耐磨属性；两侧防护挡板采用透明工程塑料材质，调整材质的透明度与反光参数，既可以透过挡板看到内部滑轮结构，也保留了塑料材质的轻微磨砂反光效果；滑轮架的夹板采用黑色耐磨复合材料，表面添加细微的颗粒质感，还原工业防护材料的视觉特征；中心转轴与紧固件采用镀锌钢材质感，呈现略带冷调的金属光泽。设计过程中充分考虑了组件的装配合理性，所有部件的连接关系都符合实际起重吊钩的装配逻辑，滑轮可以绕中心轴自由转动，钩体与滑轮架的连接部位可以实现小角度的摆动，适配吊装过程中载荷方向的小幅变化，避免钢丝绳与滑轮槽产生偏磨。整体模型通过爆炸视图可拆分展示各独立零件，也可通过装配状态呈现完整的总成结构，渲染阶段采用柔和的工业产品布光方式，突出各部件的材质差异与结构轮廓，清晰展现吊钩组件的结构组成与设计细节，完整呈现了集成滑轮组的起重吊钩从零件设计到总成装配的全流程建模效果，可用于起重机械的结构展示、教学演示以及产品设计方案验证使用。
