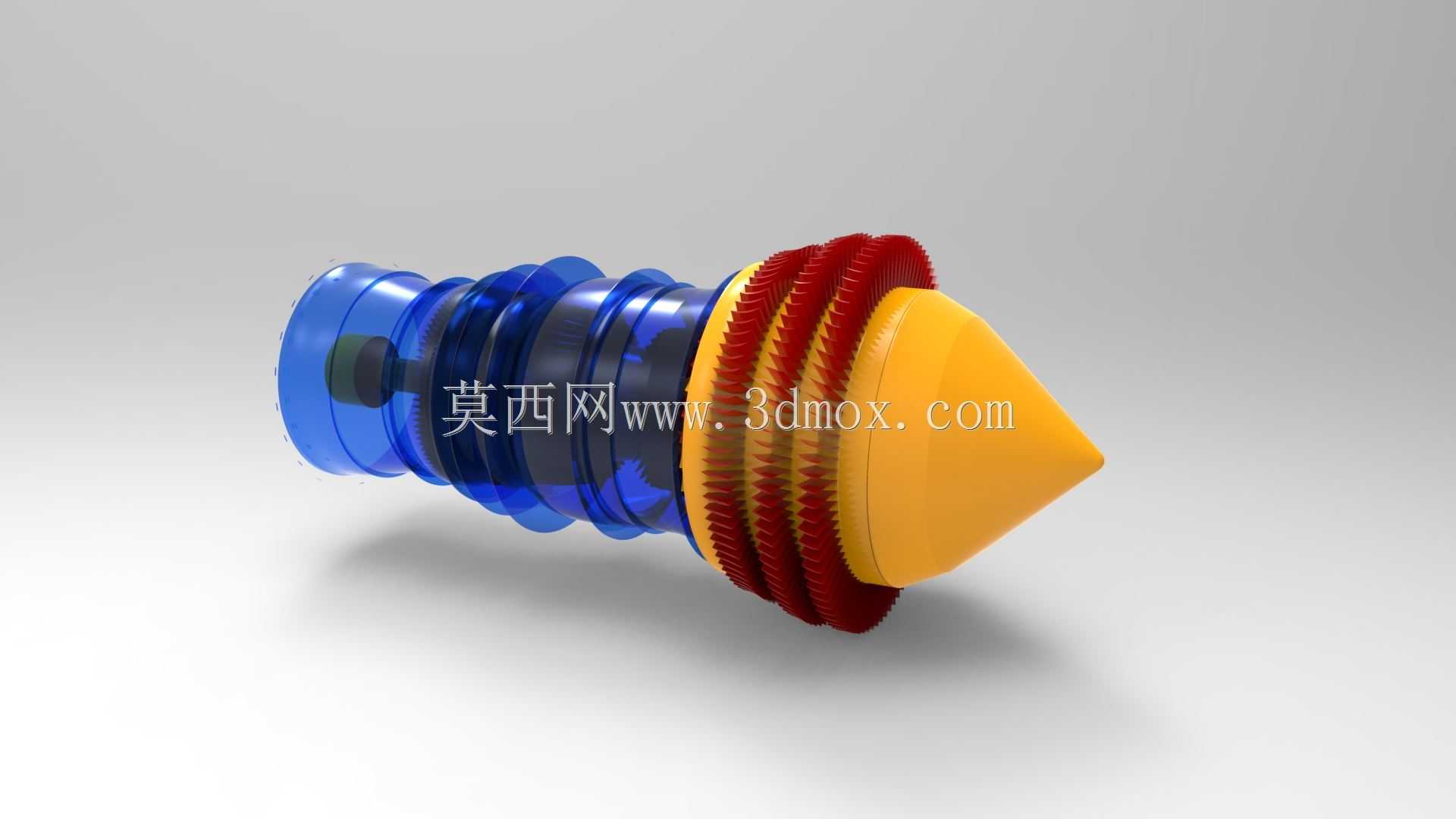

带透明机匣剖面展示的涡轮喷气发动机结构

　　在航空动力装备的结构验证环节，这类带透明机匣的剖面化涡轮喷气发动机结构，常被用于航发原理教学、结构装配演示以及初期方案的可行性校核，区别于全金属封闭的实机结构，透明化的机匣设计可以让观察者直接观测到内部各级转子、静子的排布逻辑，不需要拆解设备就能理清气流从进气道进入后，依次经过压气机压缩、燃烧室掺混燃烧、涡轮膨胀做功最终从尾喷管喷出的完整流道走向。从实际使用场景来看，这类结构既可以作为航空类院校的教具，帮助学员建立对涡喷发动机整机布局的直观认知，也能在小型航发的改型设计阶段，用来验证各级叶片的叶尖间隙、转子同轴度是否满足装配要求，避免全金属样机加工完成后才发现结构干涉问题，造成不必要的材料与工时浪费。

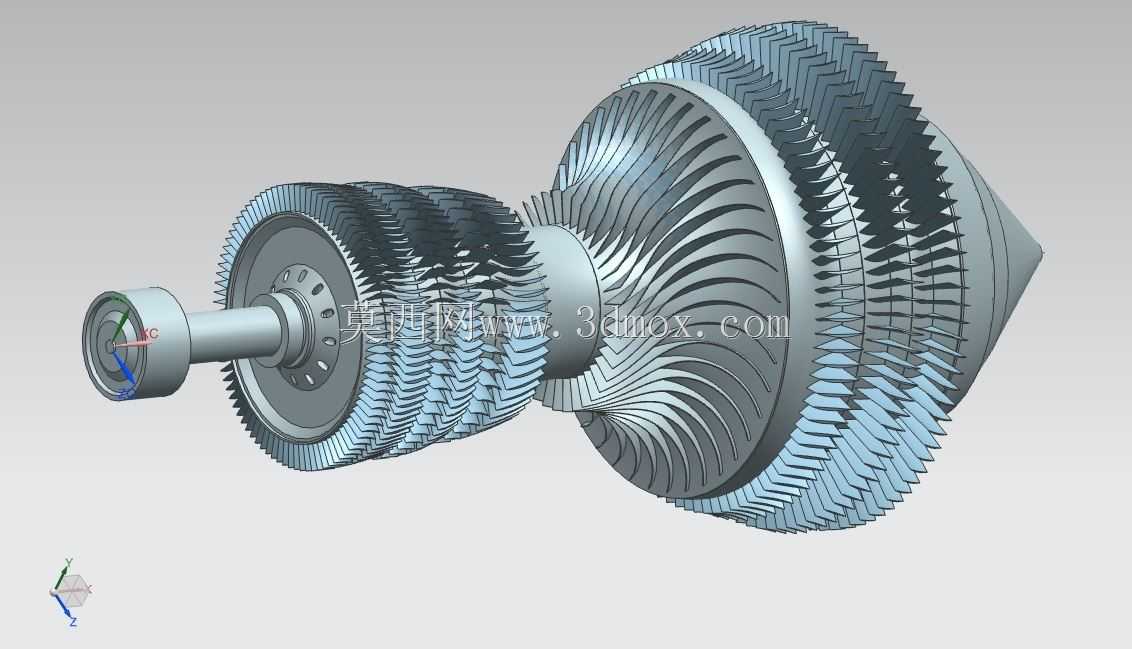

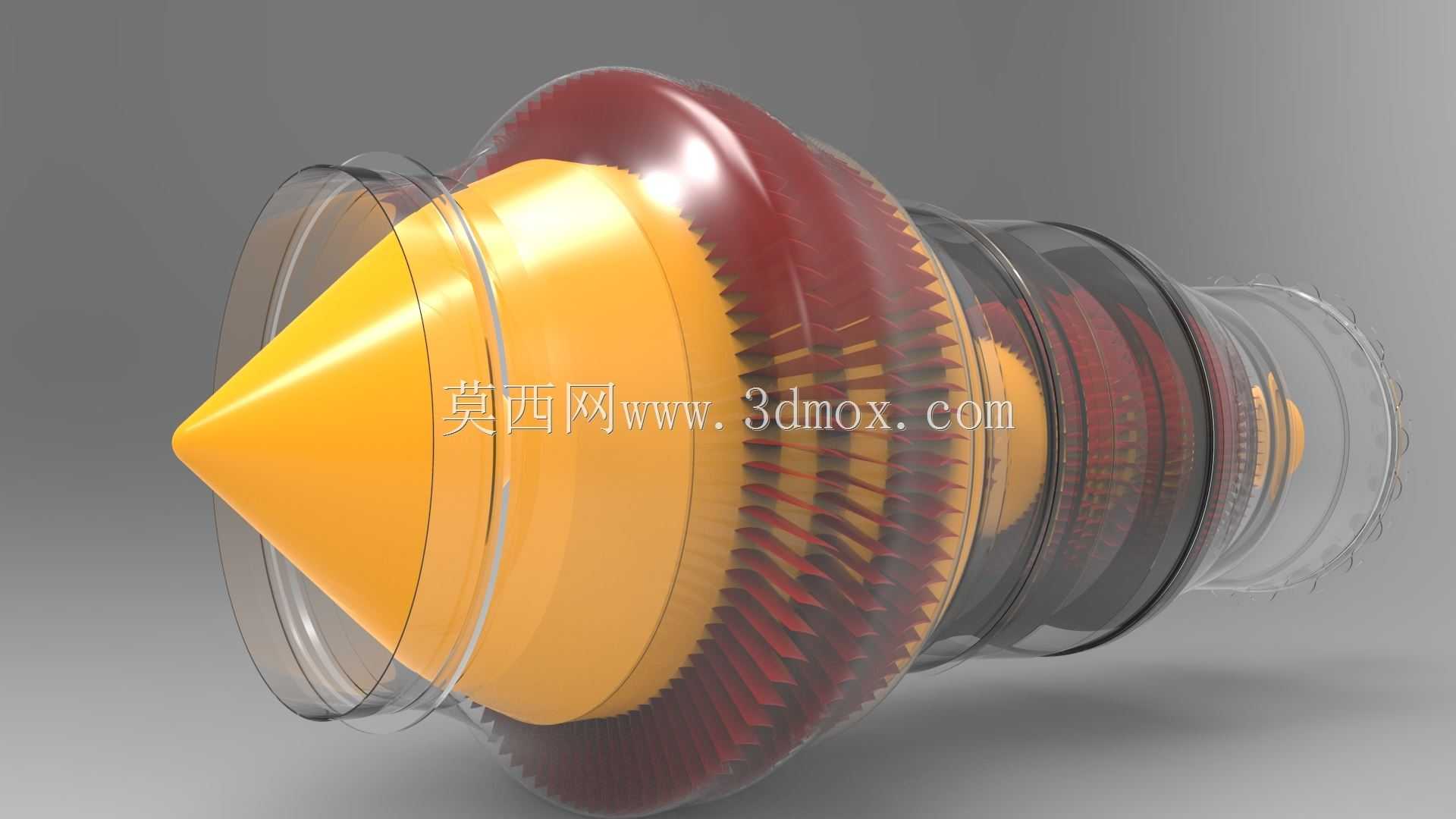

　　从功能特性上看，该结构完整还原了单转子涡喷发动机的核心组成部分：头部的进气锥采用流线型抛物面设计，作用是对来流进行预整流，降低进气道入口的气流紊流度，避免气流在压气机第一级叶片前缘产生分离失速；紧邻进气锥的多级轴流式压气机，叶片沿径向逐级缩短，每一级的叶片安装角都经过匹配设计，保证气流在逐级压缩的过程中压力稳步提升，同时控制气流的轴向速度维持在合理区间，避免压气机喘振；压气机后段的环形燃烧室，采用了短环腔布局，在有限的轴向尺寸内完成燃油与高压空气的掺混、点火与稳定燃烧，火焰筒壁面的气膜冷却结构也在模型中做了对应还原，能直观看到冷却气流的流入路径；燃烧室后方的涡轮段，叶片采用耐高温结构造型，涡轮盘与压气机转子通过同轴心的传动轴连接，燃烧产生的高温高压燃气冲击涡轮叶片做功，带动压气机持续旋转，完成整个工作循环的动力传递；尾部的收敛型喷管，将做完功的燃气加速排出，通过动量变化产生整机推力。

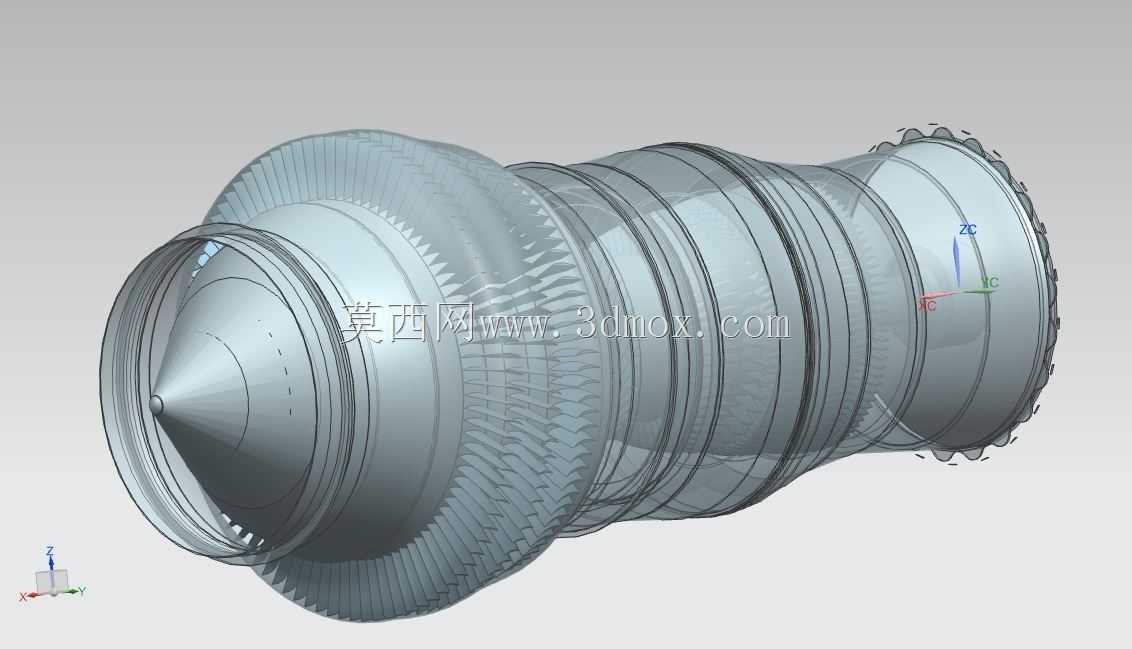

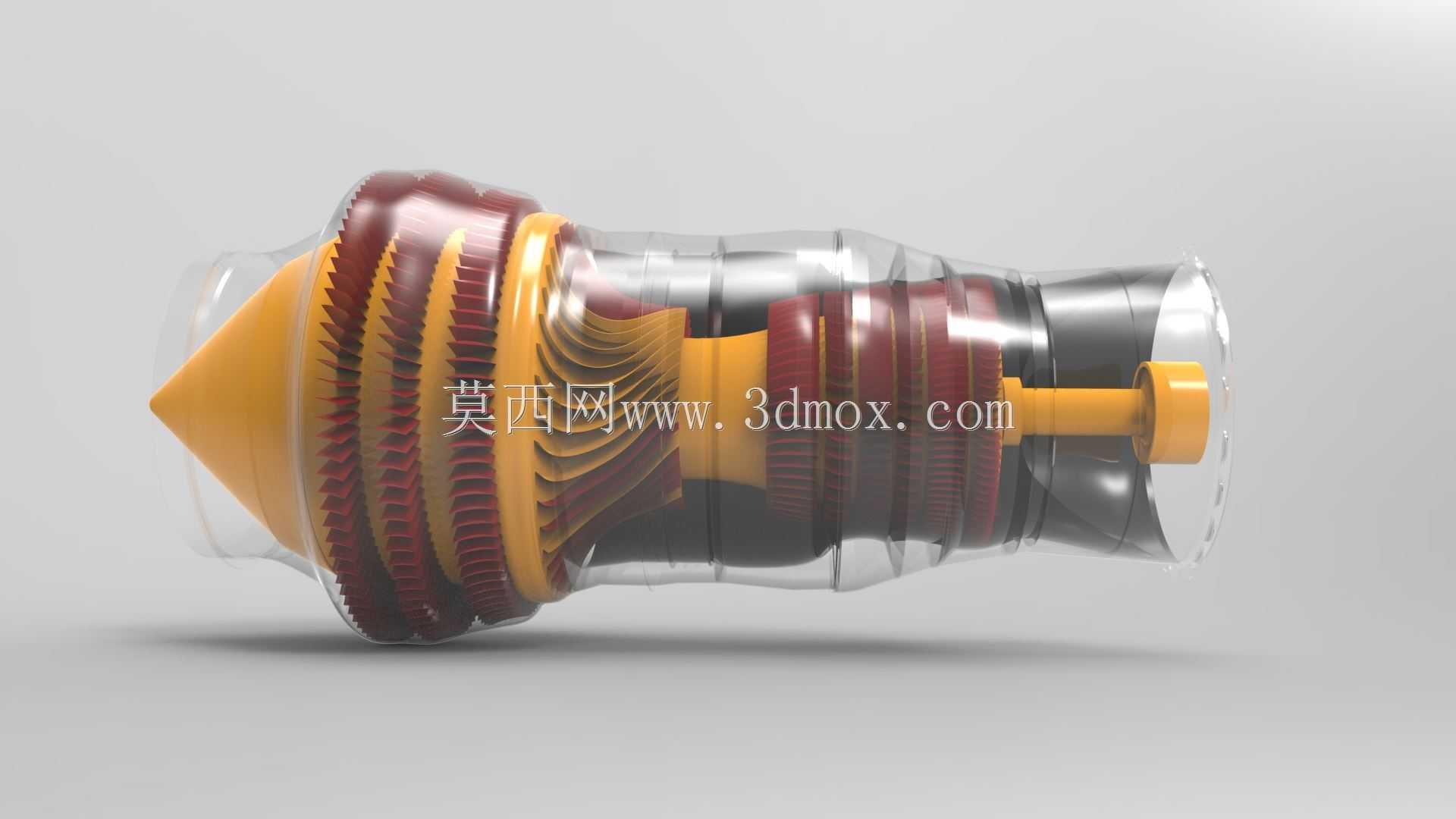

　　在设计思路上，该结构采用了半剖透明展示的处理方式，将原本被金属机匣包裹的内部流道、叶片排布、转子支撑结构全部外露，建模过程中优先保证了各级转子的同轴度基准，所有回转面的轴线都统一与整机中心轴线重合，避免出现转子转动时的偏心问题；叶片的建模采用了叶型参数化生成逻辑，每一级压气机叶片、涡轮叶片的叶型弯角、弦长、厚度分布都符合轴流叶轮的设计规律，不是随意生成的曲面造型；机匣的透明部分采用了等壁厚设计，既保证了展示效果，也还原了真实机匣的安装边界，各级静子叶片与机匣内壁的连接位置、转子支撑轴承的安装位都做了对应预留，和真实涡喷发动机的装配逻辑完全一致。

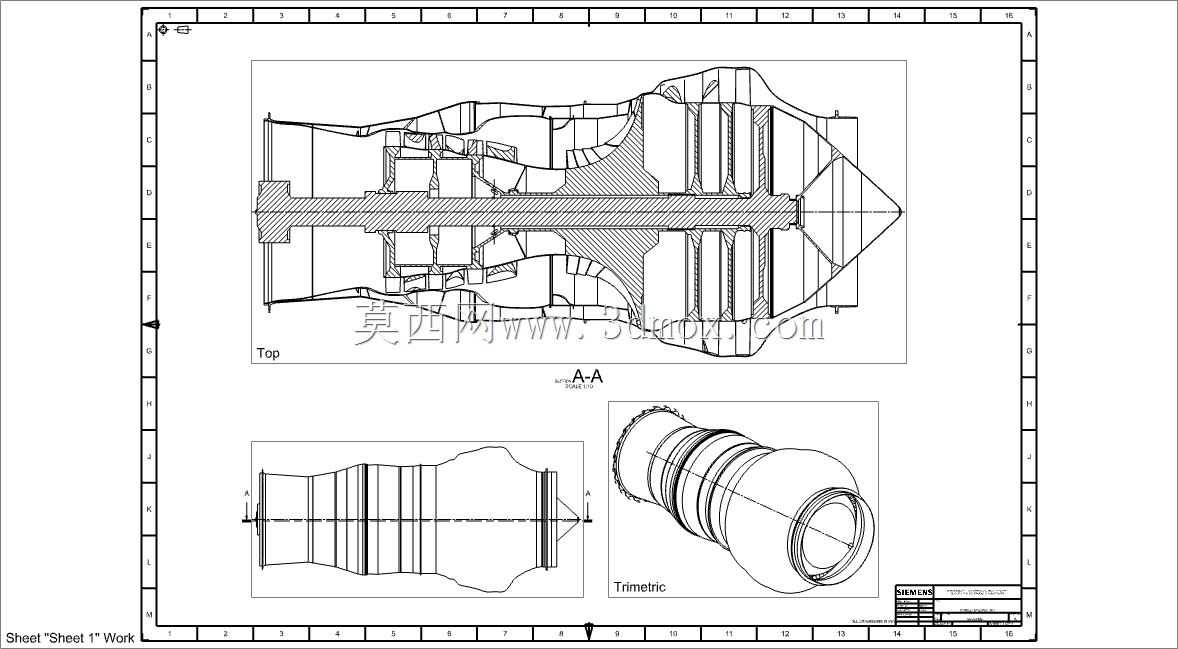

　　从安装边界与尺寸逻辑来看，该结构的整机最大外径位于压气机末段与燃烧室衔接的位置，进气道入口直径、尾喷管出口直径都按照小推力涡喷的常规比例做了匹配，整机轴向长度与最大外径的长径比控制在合理区间，符合小型涡喷发动机的尺寸设计规律；各部件的连接法兰位置、安装边的厚度都做了写实还原，在进行虚拟装配验证时，可以直接模拟机匣分段对接、转子组件穿装、轴承座固定的完整装配流程，检查各部件在装配过程中是否存在运动干涉，比如压气机叶片与机匣内壁的间隙是否均匀、涡轮叶片旋转时是否会与火焰筒出口段发生刮蹭、传动轴穿过轴承座时的同轴度是否满足公差要求。对于三维建模从业者来说，这类结构的建模练习可以帮助掌握回转类复杂曲面的建模逻辑，理解航空发动机的气流组织与动力传递原理，在进行同类动力装备设计时，能更合理地排布各级部件的位置，平衡气动效率与结构可靠性之间的关系，避免出现只追求外观造型而忽略实际工程可行性的问题。在实际的工程应用中，这类剖面结构也常被用于展会展示、产品原理宣讲，相比平面的结构原理图，三维实体化的透明剖面模型能更直观地传递设备的工作逻辑，降低非专业受众的理解门槛，同时也能在设计评审环节，让不同专业的评审人员快速把握整机的结构布局，提出更有针对性的优化意见。
