MANCAL206张紧轴承座三维结构设计

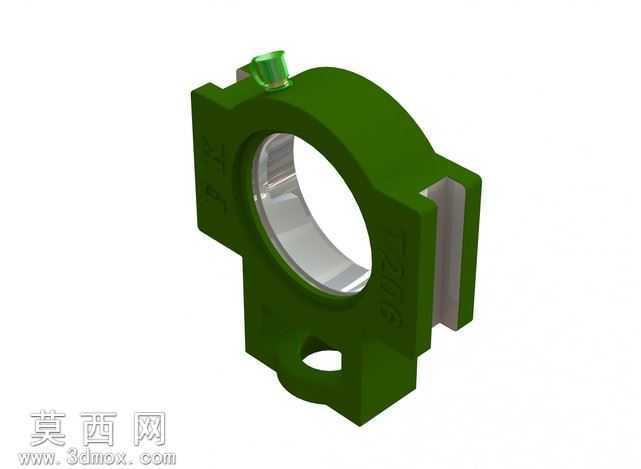

本模型为MANCAL206张量（张紧）轴承座的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以基准面定位核心轴承安装孔的中心轴线，通过旋转凸台命令生成内圈轴承配合的圆柱腔体，保证内孔直径与对应206系列轴承的外圈尺寸形成精准的过渡配合公差。主体座体部分采用拉伸凸台与切除命令结合的方式，先绘制带安装凸耳的外轮廓草图，拉伸生成主体块体后，依次切除出底部安装定位孔、侧部张紧调节滑槽、顶部注油杯安装孔位，所有特征均保留完整的参数化关联，修改对应尺寸即可适配不同规格的轴承安装需求。材质与渲染阶段，对座体主体赋予军绿色喷塑铸铁材质，调整材质的粗糙度参数模拟铸件表面哑光质感，内孔轴承配合面赋予抛光金属材质，添加轻微的环境反射效果凸显机加工面的光洁度，顶部注油杯采用亮面绿色塑料材质区分功能部件，渲染时添加柔和的环境光与定向补光，清晰呈现各结构的棱边过渡与曲面形态，避免阴影过暗遮挡结构细节。结构设计上，该张紧座采用分体式卡合结构，侧部的开槽设计可实现轴承安装后的径向微调，满足传动系统中皮带、链条张紧度调节的功能需求，底部的两个安装孔用于将座体固定在设备机架上，顶部的注油孔可直通轴承配合腔，方便后期运维时加注润滑脂，减少轴承磨损。设计思路围绕传动张紧场景的实用需求展开，在保证结构强度的前提下优化了座体的壁厚分布，去除非受力区域的多余材料实现轻量化，所有棱角处均添加了R1-R3的工艺圆角，既避免应力集中提升零件使用寿命，也符合铸件生产的拔模工艺要求，各安装孔位的位置公差、配合面的形位公差均在建模时通过特征约束加以保证，模型可直接导出工程图用于生产加工，也可导入装配体完成传动系统的整体虚拟装配校验。
