牵引机驾驶操作舱结构设计方案

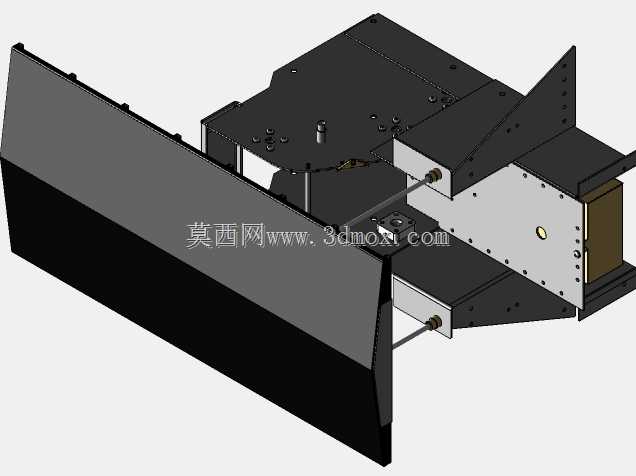

　　该牵引机舱作为场内牵引转运设备的核心操控承载单元，主要应用于厂区物料转运、港口短距离驳运、仓储库区货物牵引作业场景，是操作人员完成设备操控、行驶状态监控、作业指令执行的核心空间载体。舱体整体采用框架式承载结构设计，下部为一体化成型的金属舱体基座，基座两侧预留了与牵引机车架对接的安装孔位，孔位排布匹配通用场内牵引车的车架主梁间距，安装时可通过高强度螺栓完成刚性连接，无需额外改制车架结构，适配多数额定牵引载荷5t以内的场内牵引设备安装需求。舱体下部基座内部预留了发动机上部安装避让空间，空间边界尺寸匹配小排量柴油动力单元、蓄电池动力单元的上部轮廓，可兼容燃油、电动两类牵引动力系统的上部布置需求，基座侧面预留的线束过孔、操纵杆过孔位置，

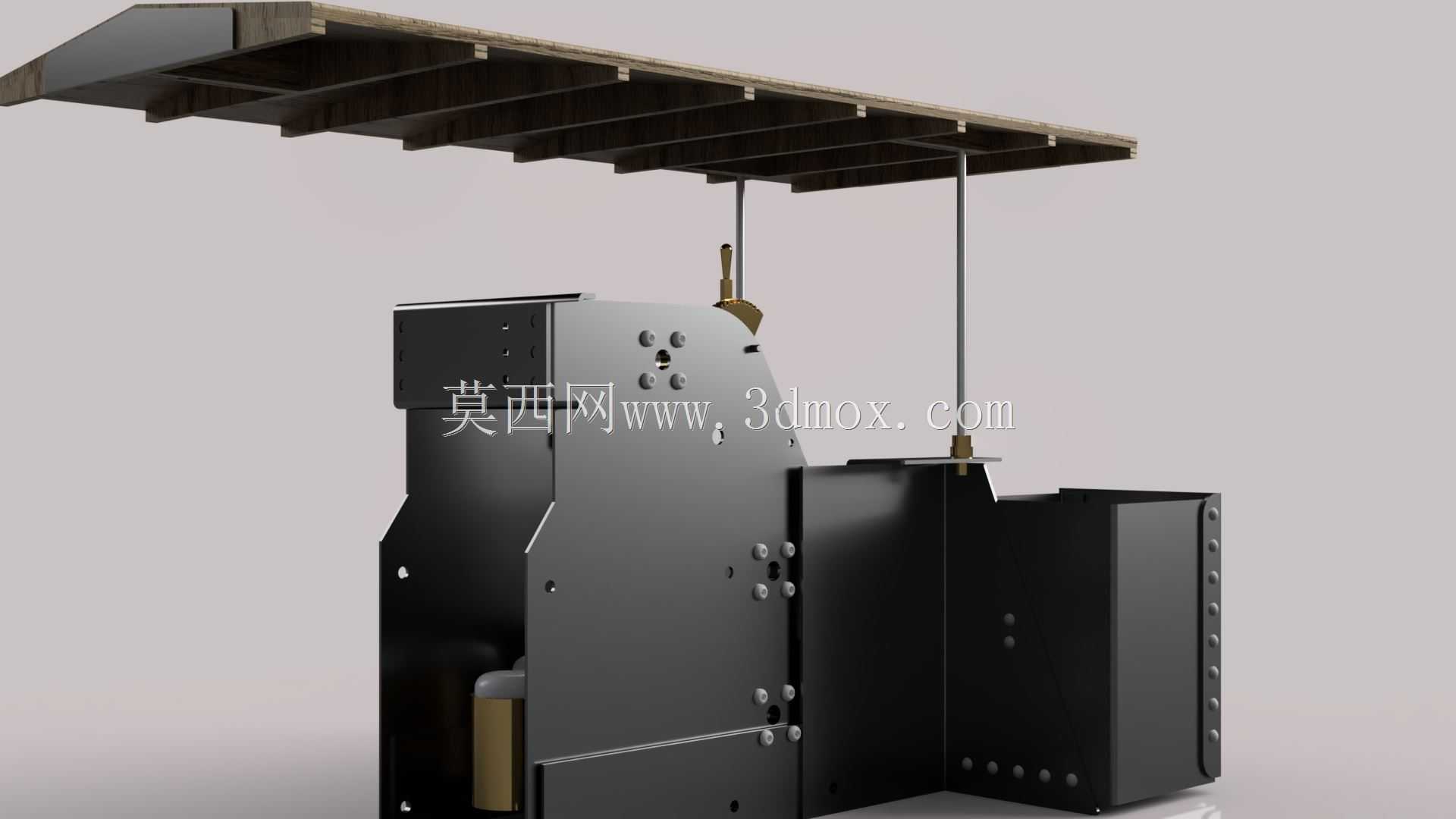

　　可直接对接油门操纵机构、换挡操纵机构、制动管路的走线需求，减少现场安装时的二次开孔工作量。舱体前部设置的一体化操控安装面板，预留了仪表安装位、操纵手柄安装位、控制按钮安装位，面板倾斜角度匹配操作人员坐姿状态下的手部操作范围，操作人员正常坐立时，手臂自然伸展即可触及所有操控元件，无需过度前倾或侧身，长时间作业可降低操作疲劳度。操控面板下方设置的两级脚踏结构，上层为休息脚踏，下层为制动、油门踏板安装位，踏板位置匹配人体工程学坐姿下的脚部活动范围，踩踏行程预留空间符合场内作业车辆的操纵行程设计规范，避免踩踏时出现卡滞、行程不足的问题。舱体上部的顶棚采用悬挑式框架结构，顶棚框架通过两根垂直布置的金属支撑立柱与下部舱体基座连接，

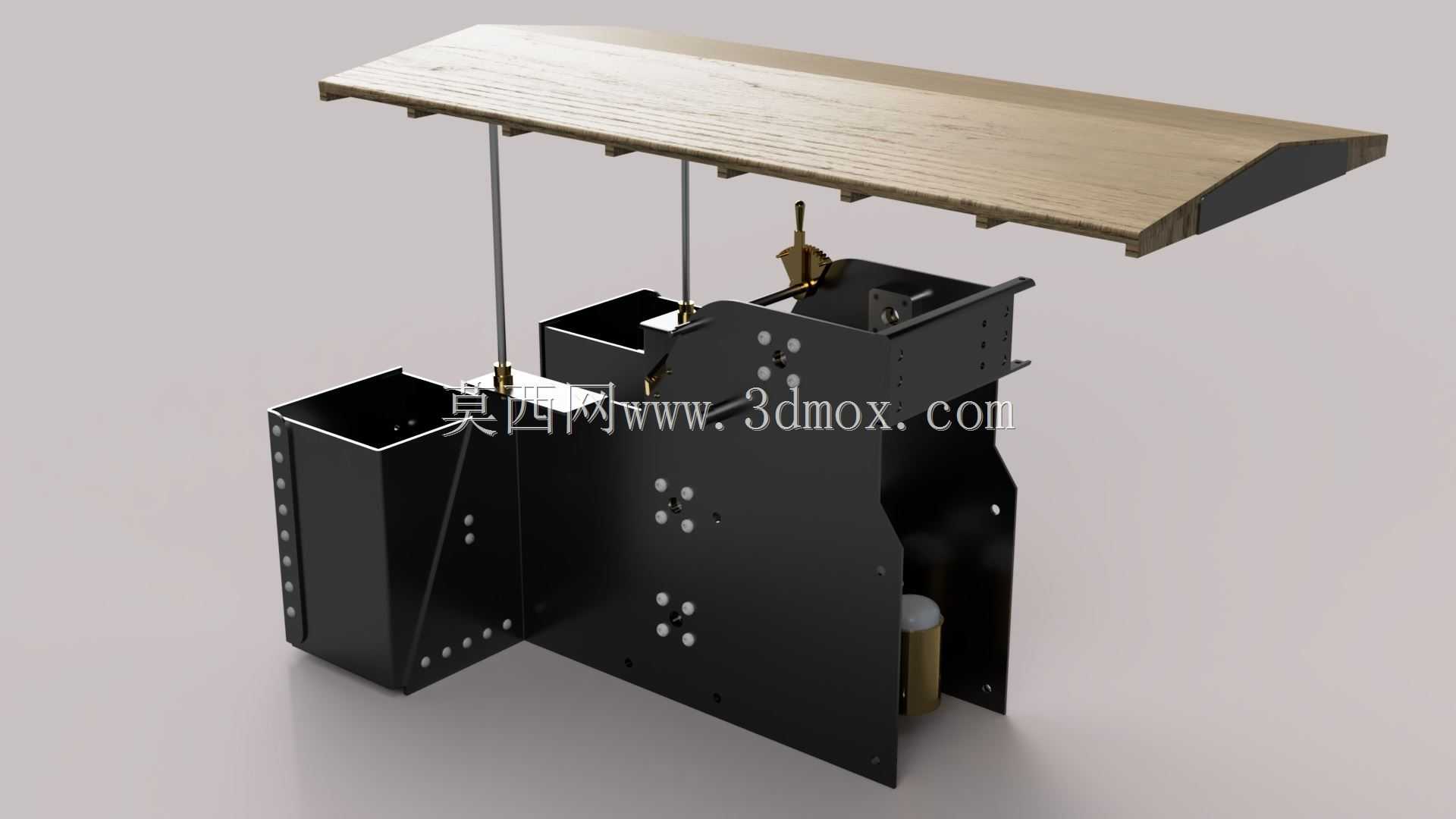

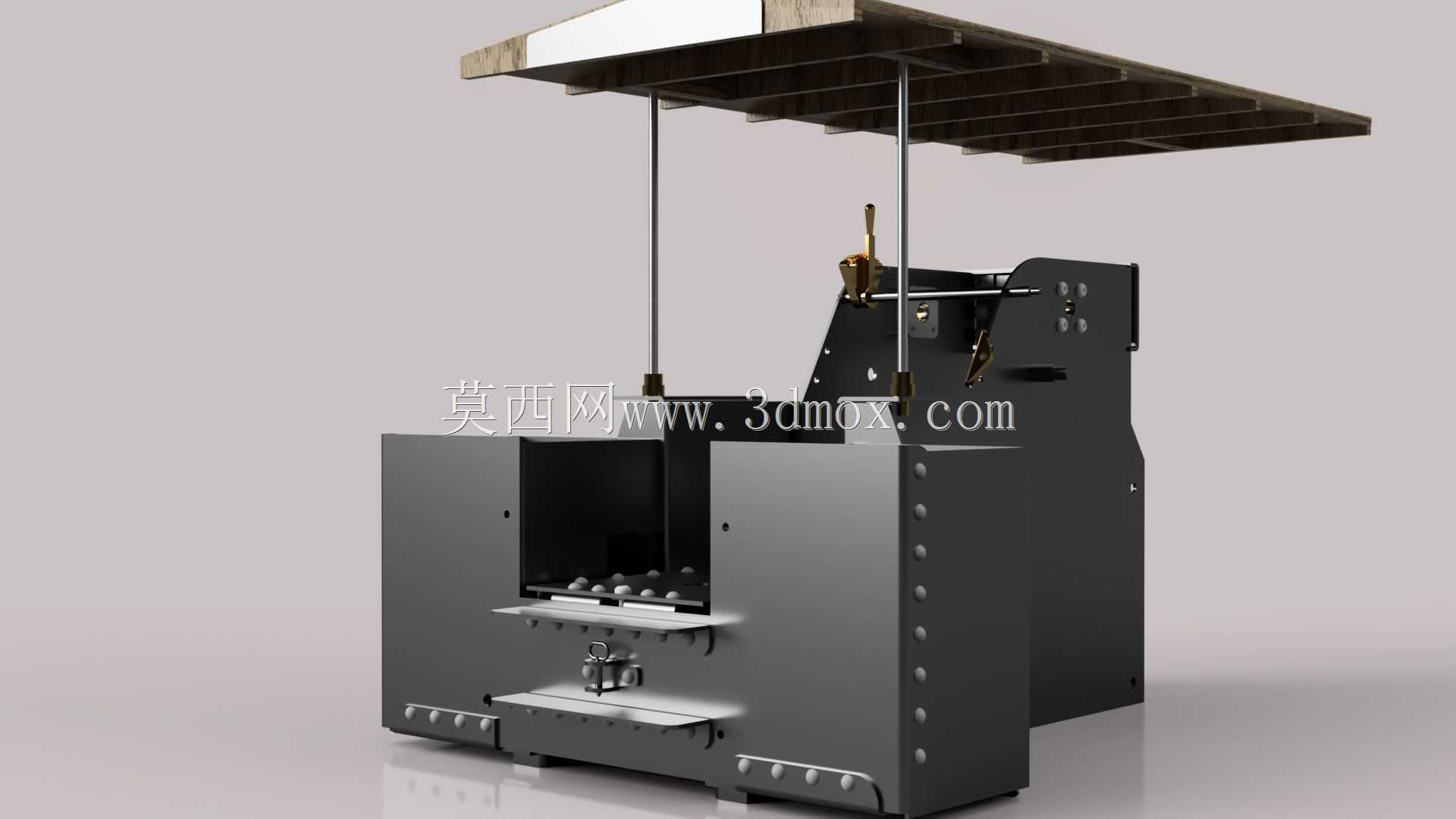

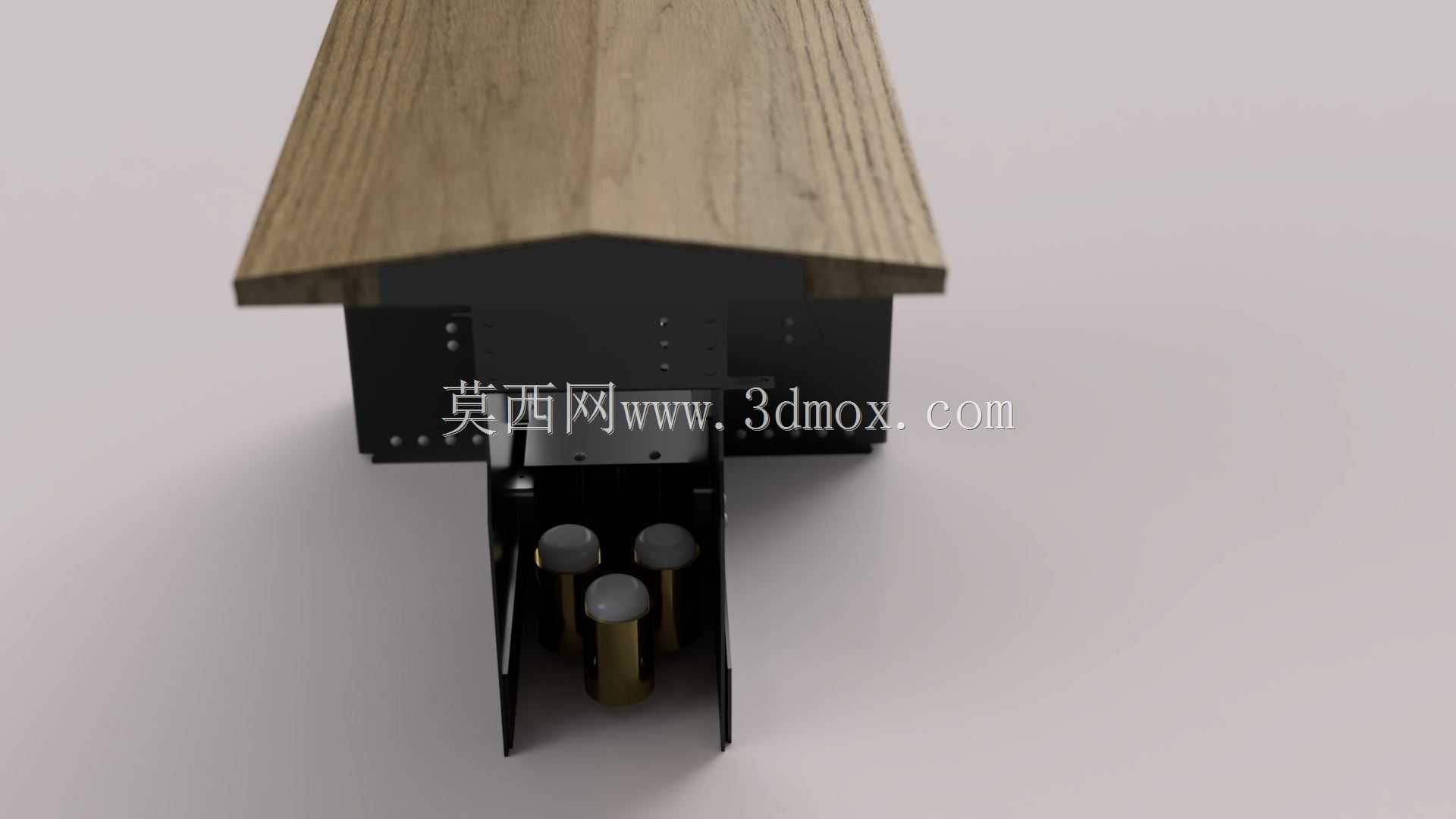

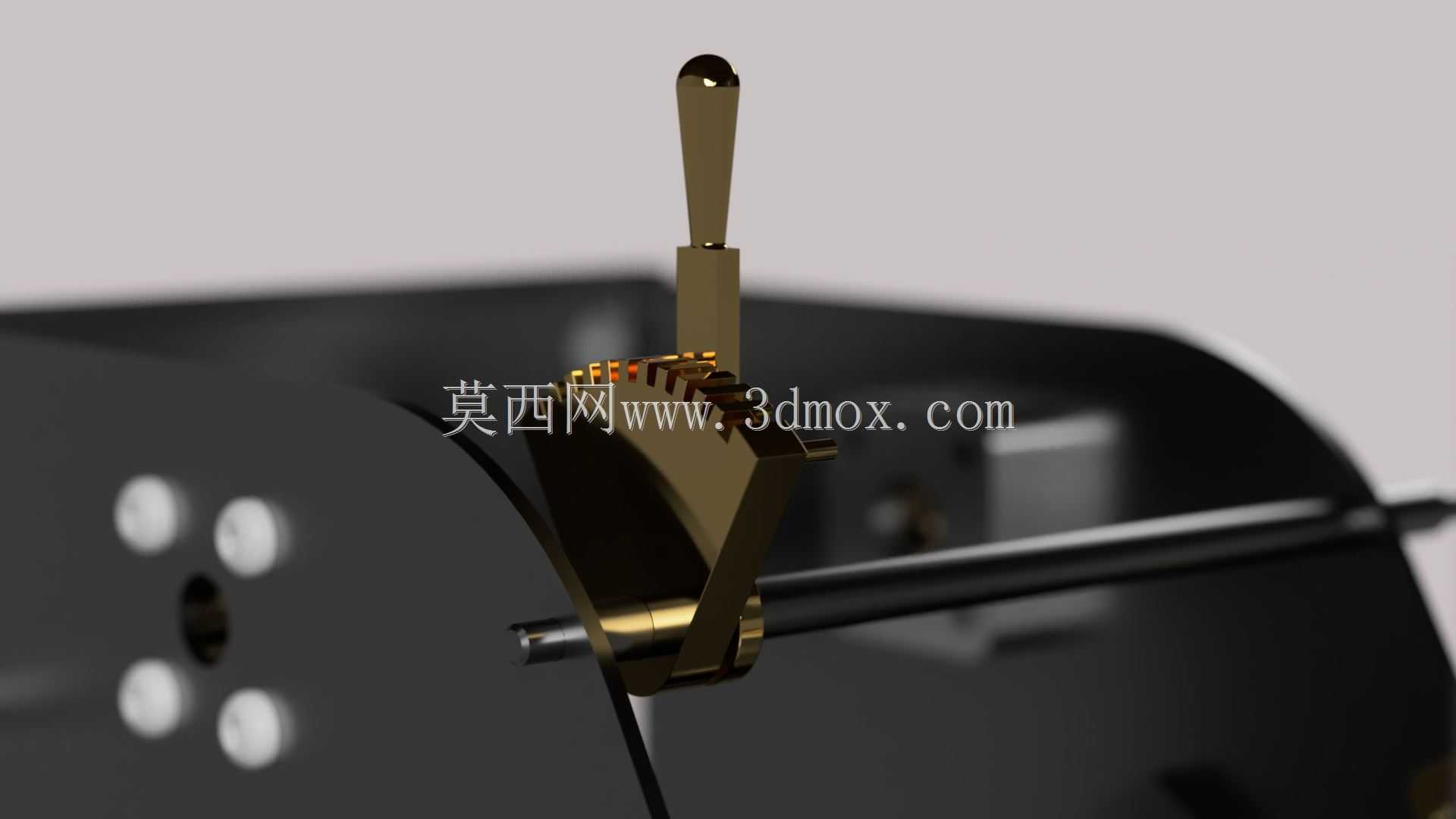

　　立柱位置避开操作人员的头部活动空间与前方视野范围，顶棚底面距离舱体基座乘坐面的垂直高度满足常规身高操作人员的坐立头部空间需求，顶部覆盖件采用木质复合板材，兼具遮阳挡雨的防护作用与轻量化特性，不会过多增加舱体整体重量。舱体右侧设置的立式安装支架，用于集成安装驻车制动操纵机构、液压操控手柄、作业状态指示元件，支架与舱体基座采用螺栓连接，可根据不同车型的操纵机构布置需求调整安装角度与位置。舱体外表面的外露连接铆钉采用等间距排布设计，既满足金属蒙皮与内部框架的连接强度需求，也兼顾了舱体外观的规整性，蒙皮拼接处的缝隙控制在均匀范围内，减少作业过程中灰尘、雨水渗入舱体内部的概率。设计过程中优先考虑了舱体的维护便捷性，基座前部设置的可开启检修口，

　　可直接对下部发动机的上部部件、管路接头进行日常检查与维护，无需整体拆卸舱体结构；舱体各连接部位均采用标准紧固件，后期更换损坏部件时可直接采购通用标准件完成替换，降低运维配件的储备成本。舱体的整体外轮廓宽度控制在窄体场内牵引车的通行宽度范围内，可满足厂区狭窄通道、仓储货架间巷道的通行需求，不会因舱体过宽影响设备的通过性；舱体前部的视野开口高度与宽度，保证操作人员坐立时可清晰观察到车辆前方1m范围内的地面状况，以及牵引挂钩的对接位置，方便作业过程中完成与待牵引料架、拖车的对接操作，减少对位观察的盲区。
