乘用车铝合金多辐条轮毂结构设计

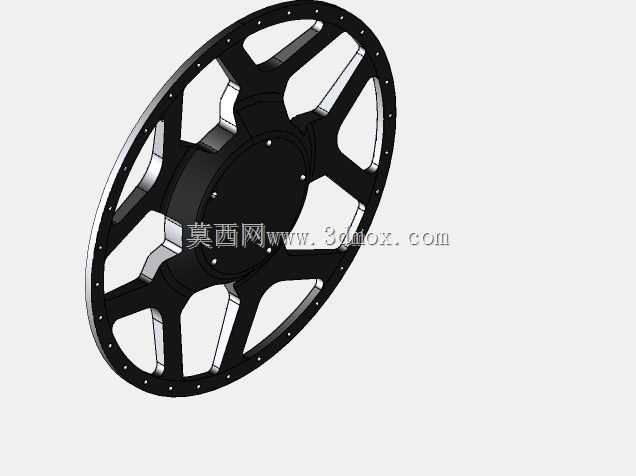

　　该轮毂模型针对乘用车行走系统的承载与装配需求设计，核心作用是连接车桥轴头与轮胎，传递整车行驶过程中的驱动力、制动力与转向力矩，同时承担路面颠簸带来的交变冲击载荷，适配民用紧凑型、中型家用轿车的改装与原厂配套场景，也可作为低速电动乘用车的行走部件选型参考。从结构设计逻辑来看，整体采用轮辋与轮辐一体化的铸造毛坯基础结构，轮辋部分为深槽式等宽设计，轮缘处做了加厚翻边处理，匹配常规子午线轮胎的胎圈安装尺寸，轮辋的槽底预留了气门嘴安装孔位，孔位周边做了局部加厚，避免充气作业时的应力集中导致开裂。轮辐部分采用多辐条镂空布局，辐条截面为变厚度设计，靠近中心安装盘的位置厚度更大，向轮辋方向逐渐收薄，既保证了轴头载荷向轮辋均匀传递的结构强度，

　　又通过镂空区域降低了整体转动惯量，减少车辆起步与制动时的能量损耗，同时镂空结构也能为制动盘、制动卡钳预留足够的散热空间，避免长时间制动后热量堆积导致的制动效能衰减。中心安装区域设计了与车桥轴头匹配的中心定位孔，孔位公差按照过渡配合要求设定，保证轮毂安装后的同轴度，减少高速行驶时的径向跳动；围绕中心孔均匀分布的螺栓孔，按照乘用车常用的孔距规格设计，孔位周边做了沉台结构，匹配轮毂螺栓的球面贴合面，保证螺栓锁紧后受力均匀，避免行驶过程中螺栓松动。从安装边界来看，轮辐背面预留了足够的卡钳避让空间，适配常规浮动式制动卡钳的安装尺寸，不需要额外加装垫片即可完成装配；轮辋的偏距设计兼顾了轮距与转向拉杆的运动间隙，转向打满时不会与翼子板、

　　悬挂摆臂发生运动干涉。设计过程中重点考虑了不同工况下的受力分布，在辐条与轮辋的连接位置、辐条与中心盘的过渡位置都做了大圆角过渡处理，避免直角结构带来的应力集中，提升交变载荷下的结构疲劳寿命；轮辋的内壁做了均匀的壁厚设计，保证轮胎安装后的气密性，同时控制整体重量，降低非簧载质量，提升车辆的悬挂响应性能与行驶平顺性。外观表面做了亮面抛光处理的结构预留，既可以满足量产时的表面处理工艺要求，也能适配改装场景下的个性化外观需求，辐条的造型在满足结构强度的前提下，兼顾了空气动力学特性，行驶时镂空区域可以引导气流穿过，带走制动系统产生的热量，同时减少轮腔内部的乱流，降低高速行驶时的风阻系数。
