老式微型拖拉机操纵控制面板结构

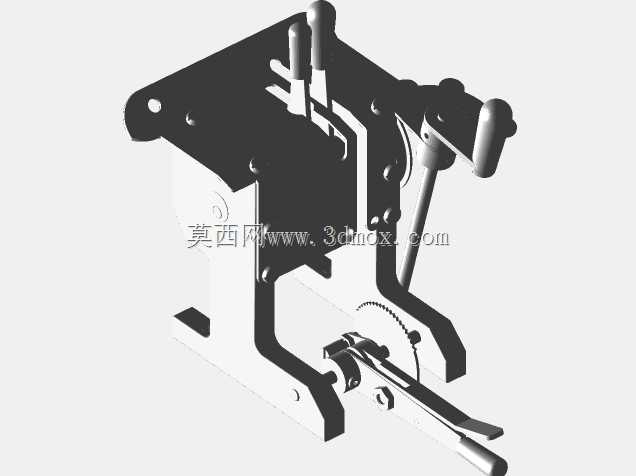

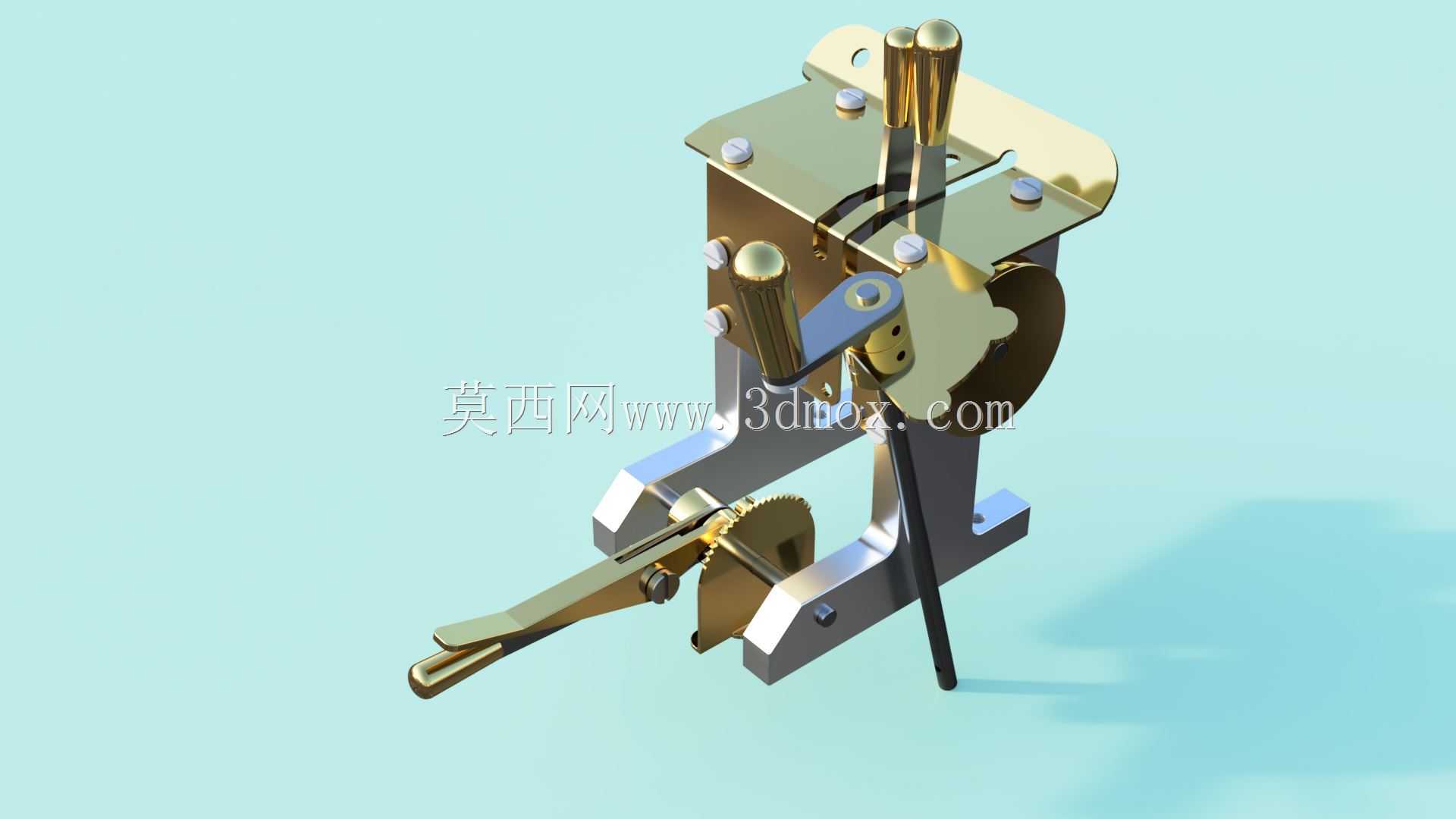

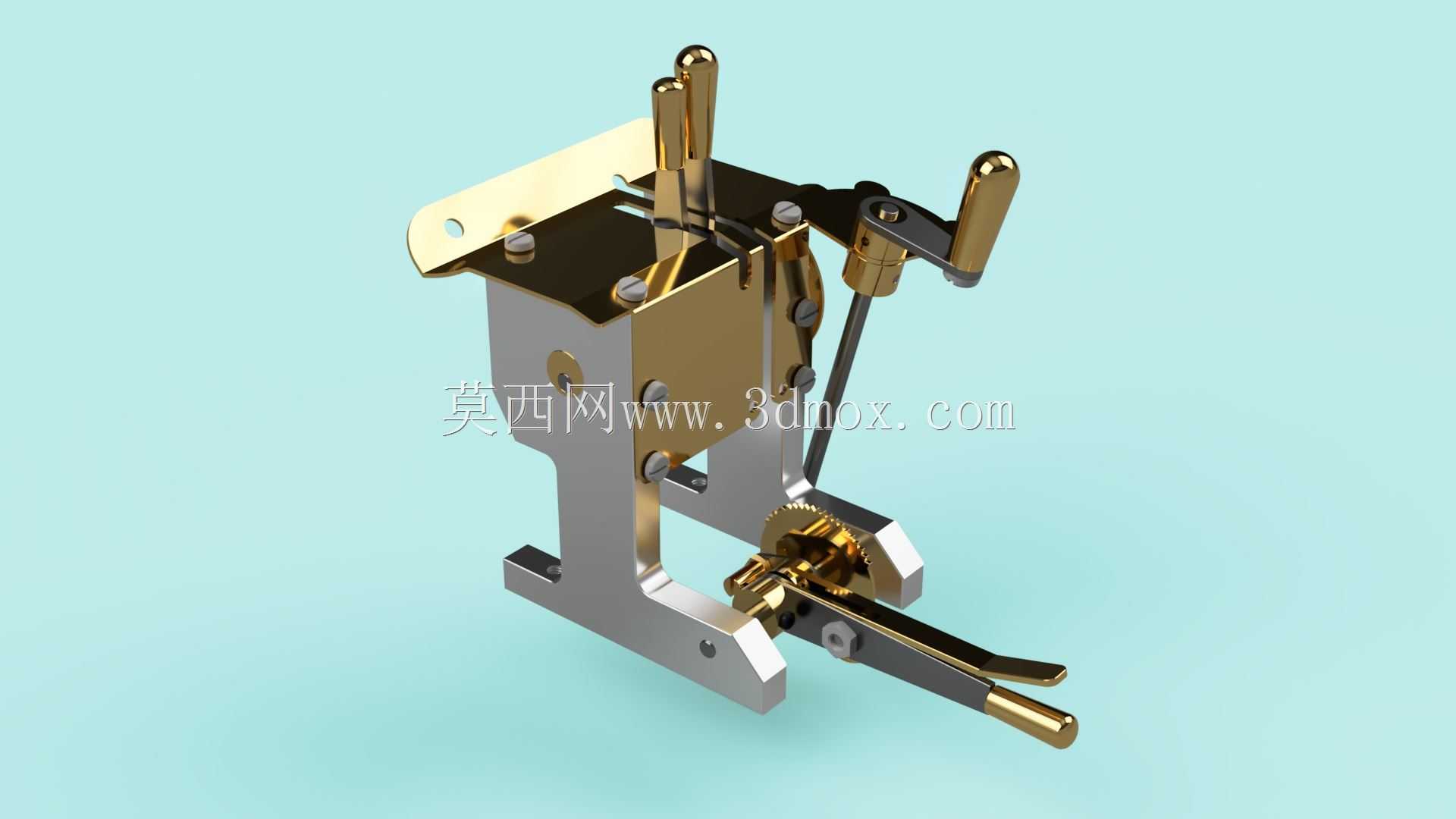

　　这套操纵控制面板结构，是配套小马力微型农用拖拉机的驾驶区核心操纵组件，主要适配小块农田作业、庭院打理、短途农资转运场景下的微型拖拉机使用，这类机型普遍作业半径小、操作频次高，驾驶员需要在转向、换挡、控制农机具升降的过程中快速触达所有操纵件，因此这套面板的布局完全围绕高频操作的人机工程逻辑展开。从结构组成来看，整套组件集成了油门控制手柄、副离合操纵杆、农具提升调节手柄、驻车锁定拨杆几个核心操纵单元，所有操纵件都通过底部的支架总成固定在驾驶台的安装平面上，底部支架采用折弯钢板拼焊结构，安装孔位预留了长圆形调节余量，适配不同批次驾驶台的装配公差，安装时不需要额外做扩孔修正，能直接通过螺栓固定在驾驶台的预留安装位上，

　　整体安装边界控制在长220mm、宽160mm、高190mm的空间范围内，不会挤占驾驶区的腿部活动空间，驾驶员落座后手部自然下垂即可触及主操纵手柄，不需要大幅度抬臂或者侧身操作，长时间作业也不容易产生操作疲劳。设计过程中，每个操纵手柄的行程都做了限位约束，通过支架上的弧形限位槽控制手柄的摆动角度，避免操纵行程过大导致内部拉索拉扯过载，同时每个铰接位置都加装了铜质衬套，减少反复操纵带来的磨损，衬套和销轴之间预留了0.02mm的配合间隙，日常加注润滑脂即可完成维护，不需要频繁拆解更换零件。操纵力的传递通过手柄末端的扇形齿轮和联动拨杆实现，不同手柄的操纵阻尼做了差异化匹配：常用的油门手柄阻尼偏轻，轻推即可完成转速调节；农具升降手柄阻尼偏大，

　　避免作业过程中因机身振动导致手柄自行移位，保证农具作业深度的稳定性；驻车锁定拨杆带有弹簧定位卡槽，拨入锁定位置后会自动卡止，不会因为颠簸松脱。整套结构的外露金属件都做了镀彩锌处理，能适应农田作业时的泥水、扬尘环境，减少锈蚀概率，手柄的握持位置做了圆弧收边处理，没有尖锐棱角，冬季戴厚手套操作也不会出现卡滞或者刮蹭的问题。从实际使用场景来看，这套面板不需要额外加装辅助支撑，所有操纵逻辑都和传统拖拉机的操作习惯保持一致，驾驶员不需要重新适应操作逻辑，更换配件时可以直接替换同类型老式机型的原有操纵面板，不需要改动周边的线束和拉索走向。结构上没有采用复杂的电子元件，全部为机械刚性连接，在田间高粉尘、高振动的作业环境下故障率极低，

　　即使出现操纵卡滞的问题，现场通过简单工具即可拆解排查，不需要专业的检测设备，非常适配农村地区的维修条件。每个操纵手柄的末端都预留了拉索连接孔，孔位做了倒角处理，安装拉索接头时不会刮伤拉索的保护套，不同功能的手柄长度做了区分，驾驶员仅凭手部触感就能分辨不同的操纵单元，作业过程中不需要低头确认手柄位置，能把注意力集中在前方的作业区域，提升作业过程的安全性。底部支架的折弯边做了加强筋处理，即使长期承受反复的操纵力也不会出现支架变形的问题，安装面的平面度控制在0.1mm以内，固定后不会出现面板晃动的情况，所有铰接销轴的端部都做了防脱处理，采用开口销锁定，避免作业过程中销轴窜出导致操纵失效。
