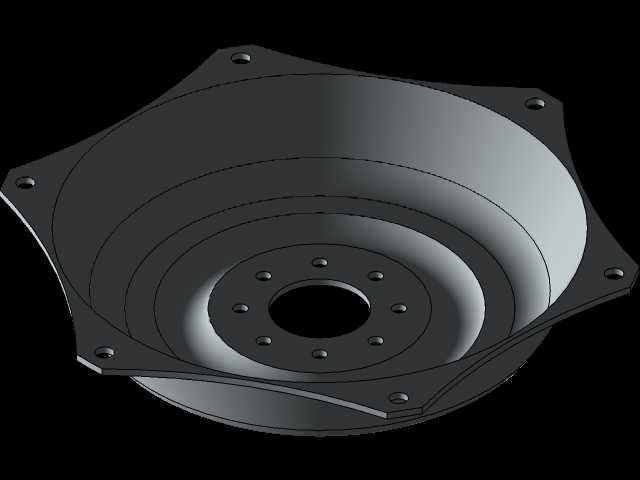

拖拉机用环形密封橡胶部件结构设计

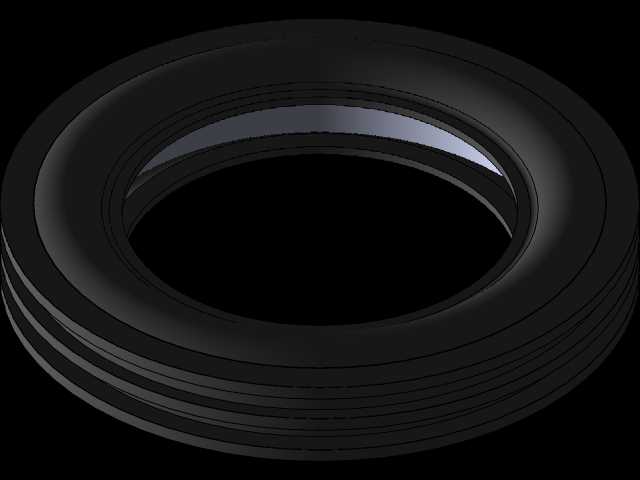

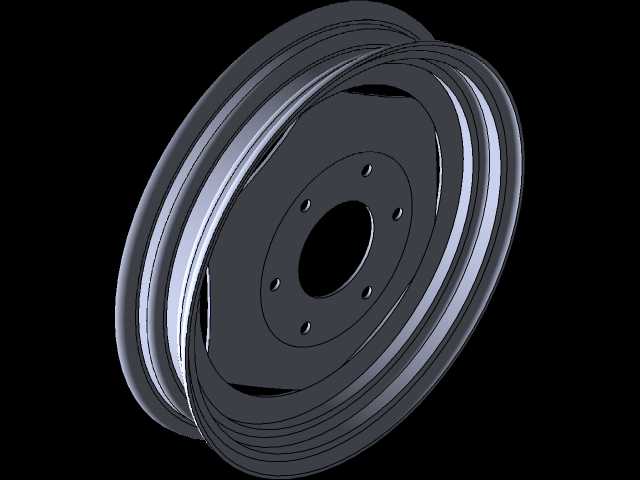

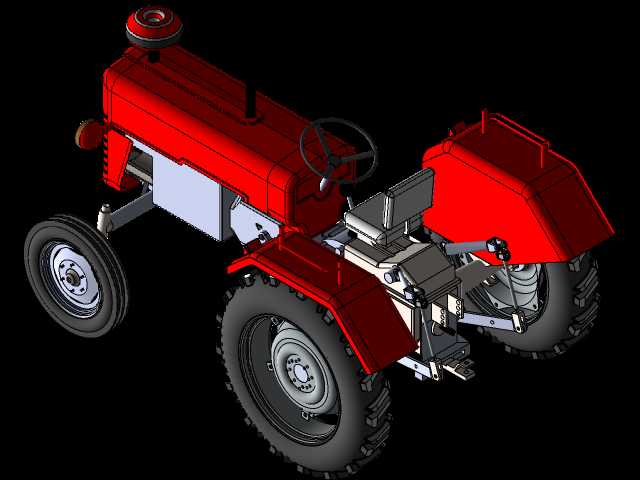

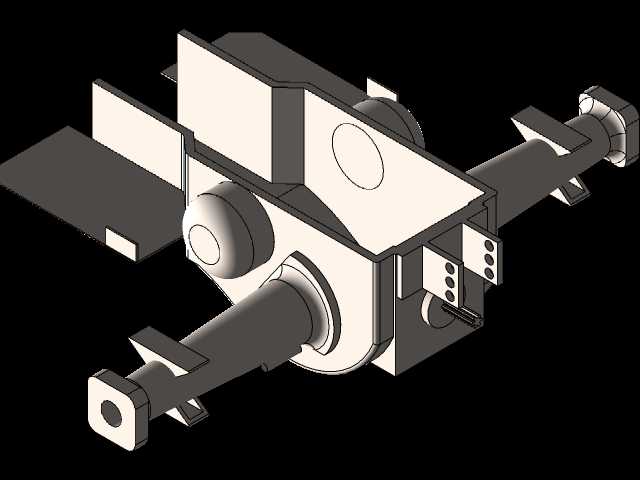

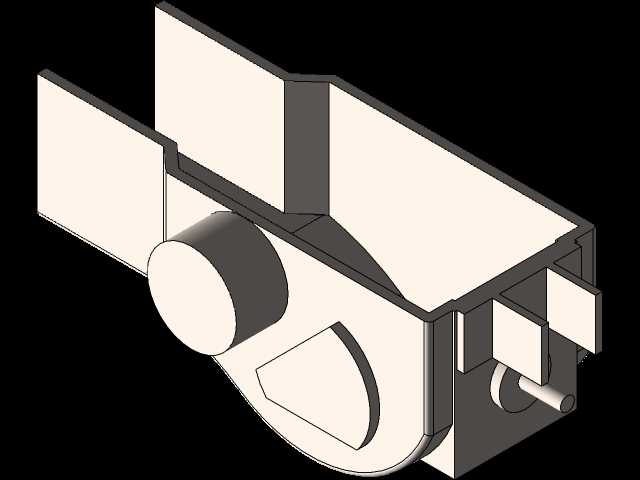

　　在农用拖拉机的传动与行走系统中，这类环形橡胶密封件属于易损但至关重要的配套部件，主要安装在轮毂转轴、液压输出轴、传动箱输出端等存在相对旋转运动的接合位置，核心作用是阻隔外部泥水、沙尘、秸秆碎屑进入腔体内部，同时防止腔体内的润滑油、液压油向外渗漏，直接影响整机传动部件的使用寿命与作业可靠性。做这个部件的结构设计时，首先要匹配对应安装轴径与腔体座孔的尺寸公差，唇口的过盈量需要结合橡胶材质的邵氏硬度反复校准，过大会导致旋转阻力升高、唇口快速磨损失效，过小则会在轴系跳动时出现密封间隙引发渗漏。从结构上看，该部件采用多道环形唇边的复合设计，主唇边贴合旋转轴表面形成动态密封面，副唇边朝向外侧阻挡大颗粒杂质侵入，

　　背部的环形加强筋结构用于提升部件整体的抗挤压变形能力，避免在腔体压装时出现整体形变导致的安装错位。设计过程中需要充分考虑农机作业的复杂工况，田间作业时轴系会伴随地面颠簸产生径向跳动，同时环境温差跨度大，冬季低温环境下橡胶材质不能出现硬化脆裂，夏季连续作业时腔体内温度升高也不能让橡胶出现过度软化形变，因此唇边的厚度、根部的圆角过渡都需要结合受力仿真做迭代调整，既要保证唇边与轴面的贴合压力均匀分布，也要避免应力集中导致的唇边根部开裂。安装边界上，该部件的外圆与腔体座孔采用过盈配合，压装时需要保证端面与座孔端面完全贴合，不能出现偏斜，否则会导致唇口与轴的接触压力周向分布不均，短时间内就会出现偏磨漏油的问题。实际田间作业场景中，

　　这类密封件的失效往往是农机故障的常见诱因，一旦密封失效，沙尘进入轴承腔体会导致轴承滚道磨损、滚珠点蚀，最终引发转轴卡滞，因此在结构建模时，每一道唇边的角度、厚度，以及部件整体的轴向宽度、径向厚度都需要严格对应主机的安装空间尺寸，不能与周边的挡圈、轴承端盖等部件产生运动干涉，同时还要预留出长期使用后唇边磨损的补偿量，保证在额定作业周期内唇口始终能与轴面保持稳定的贴合压力。建模过程中对环形曲面的曲率连续性做了反复校验，避免曲面出现折角导致的应力集中，橡胶部件的形变特性也在建模时做了对应预留，保证压装后的形变处于设计允许范围内。
