直列四缸曲柄活塞联动传动结构

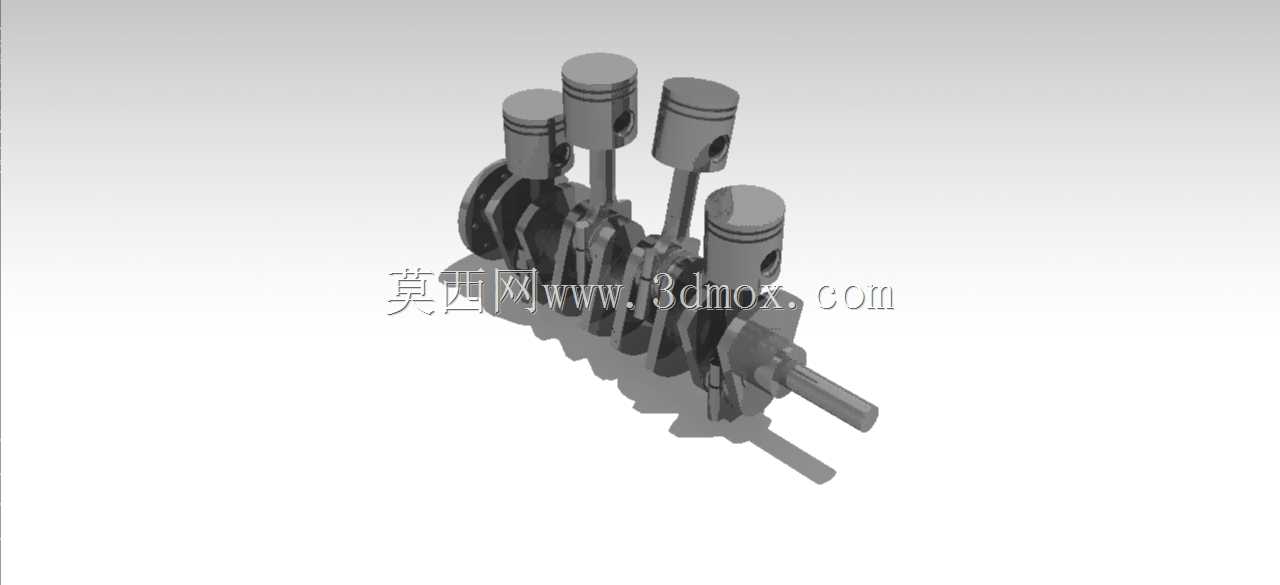

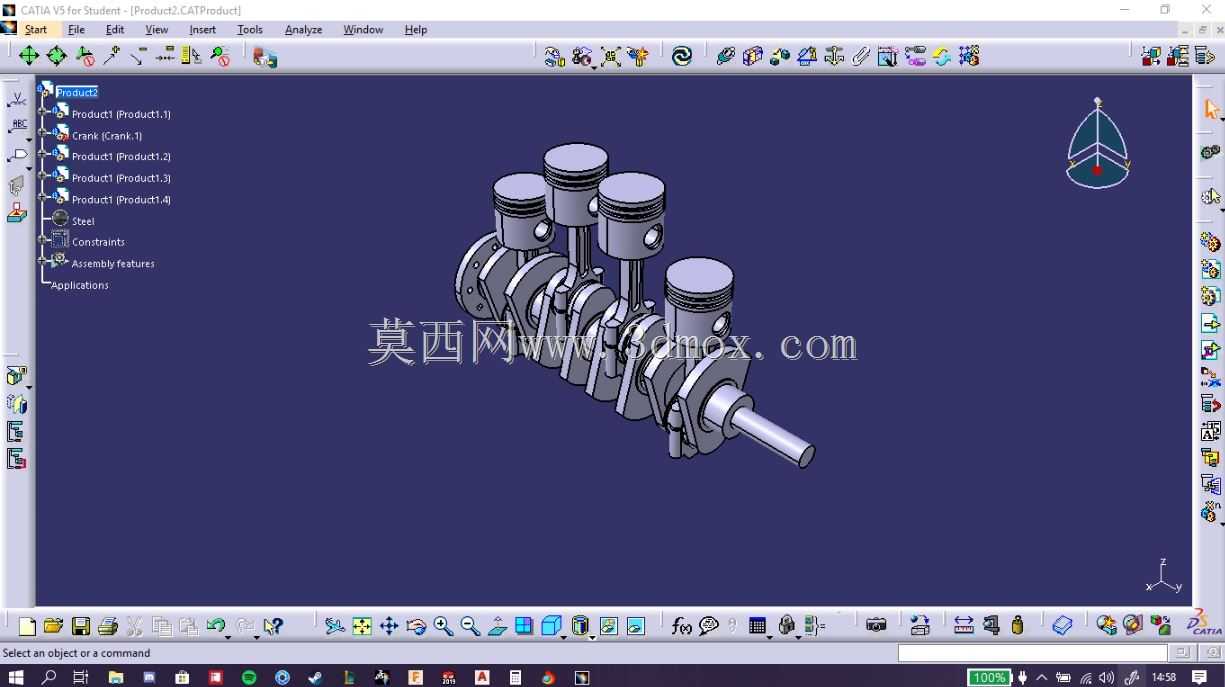

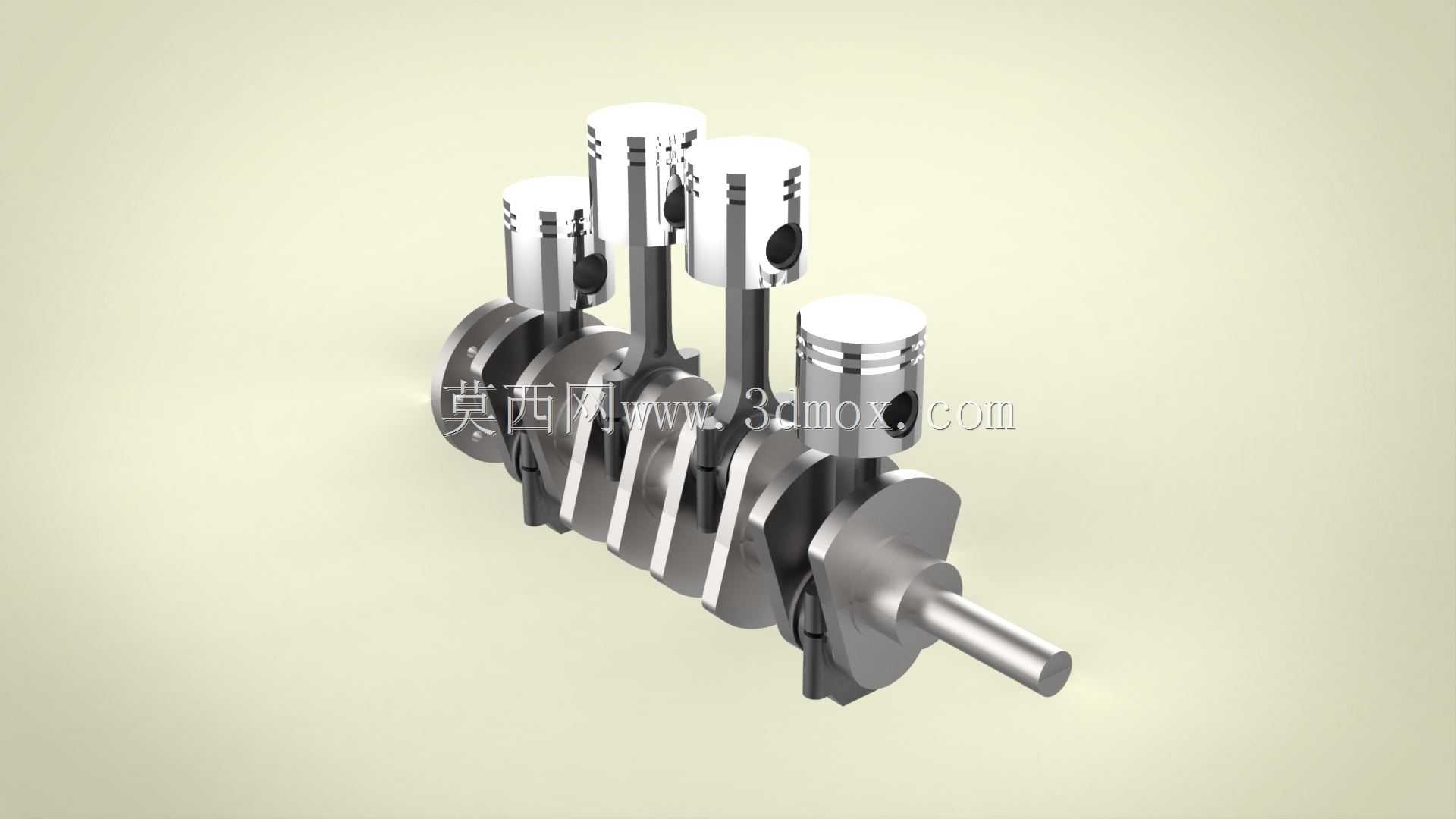

　　这套曲柄活塞联动结构，是往复式动力机械里最核心的运动转换单元，日常接触的乘用车辆动力总成、小型通用汽油发电机组、农用排灌动力设备、固定式空气压缩机组里，都能找到同原理的结构身影，其核心作用是把活塞承受的燃气爆发压力，通过连杆的铰接传递，转换为曲轴端的旋转扭矩输出，反过来也能在压缩机类设备里，把曲轴的旋转运动转化为活塞的往复直线运动，完成气缸内工质的压缩循环。

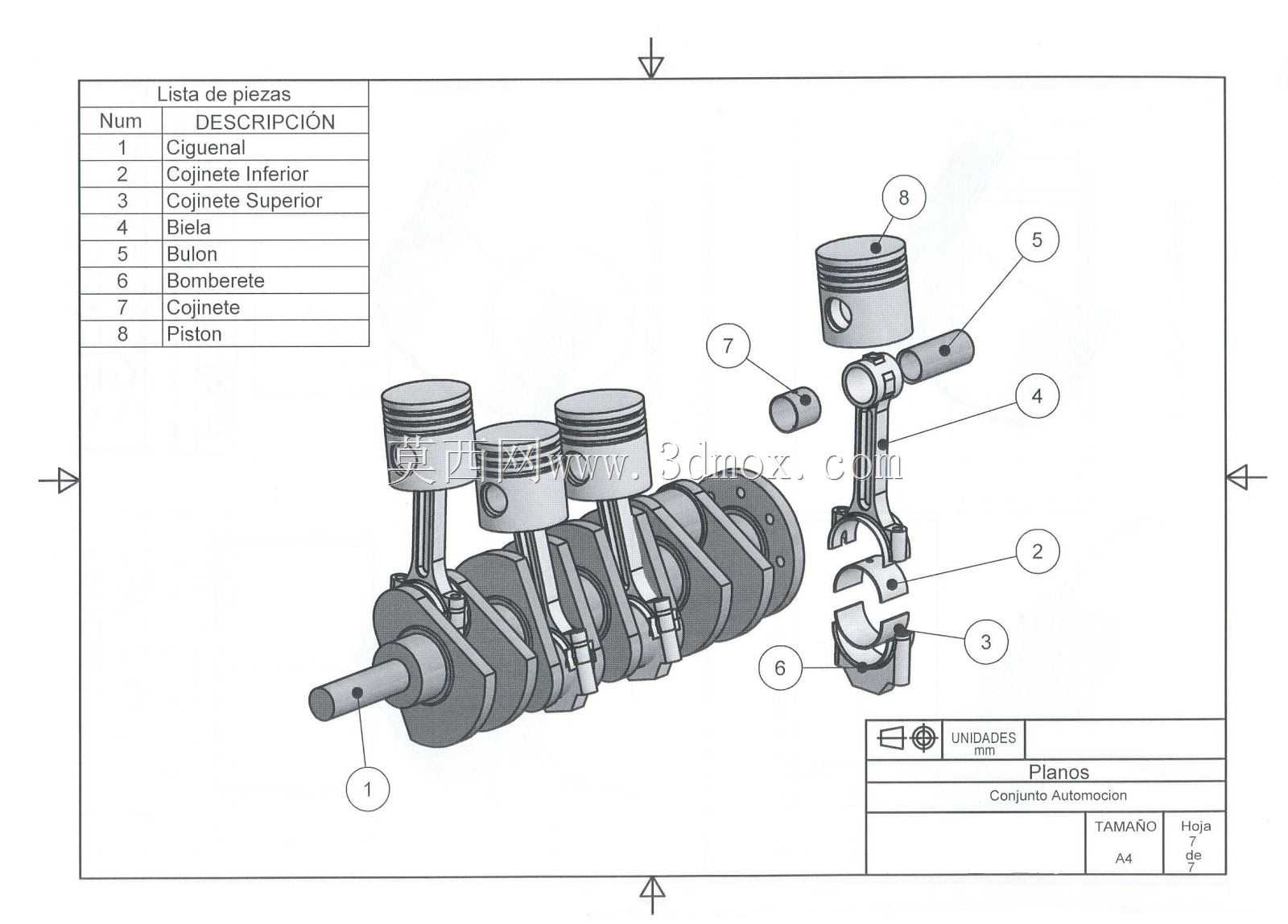

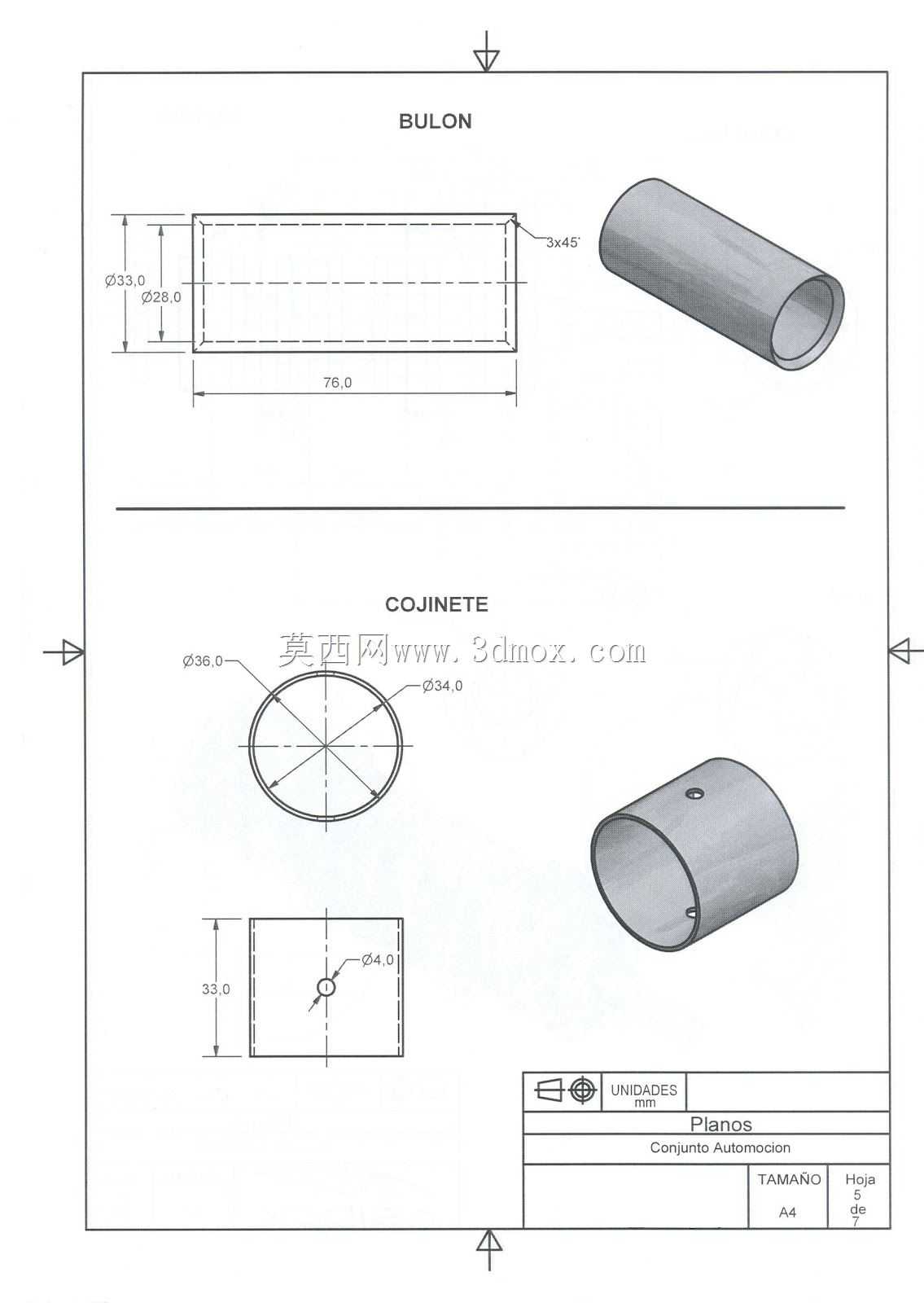

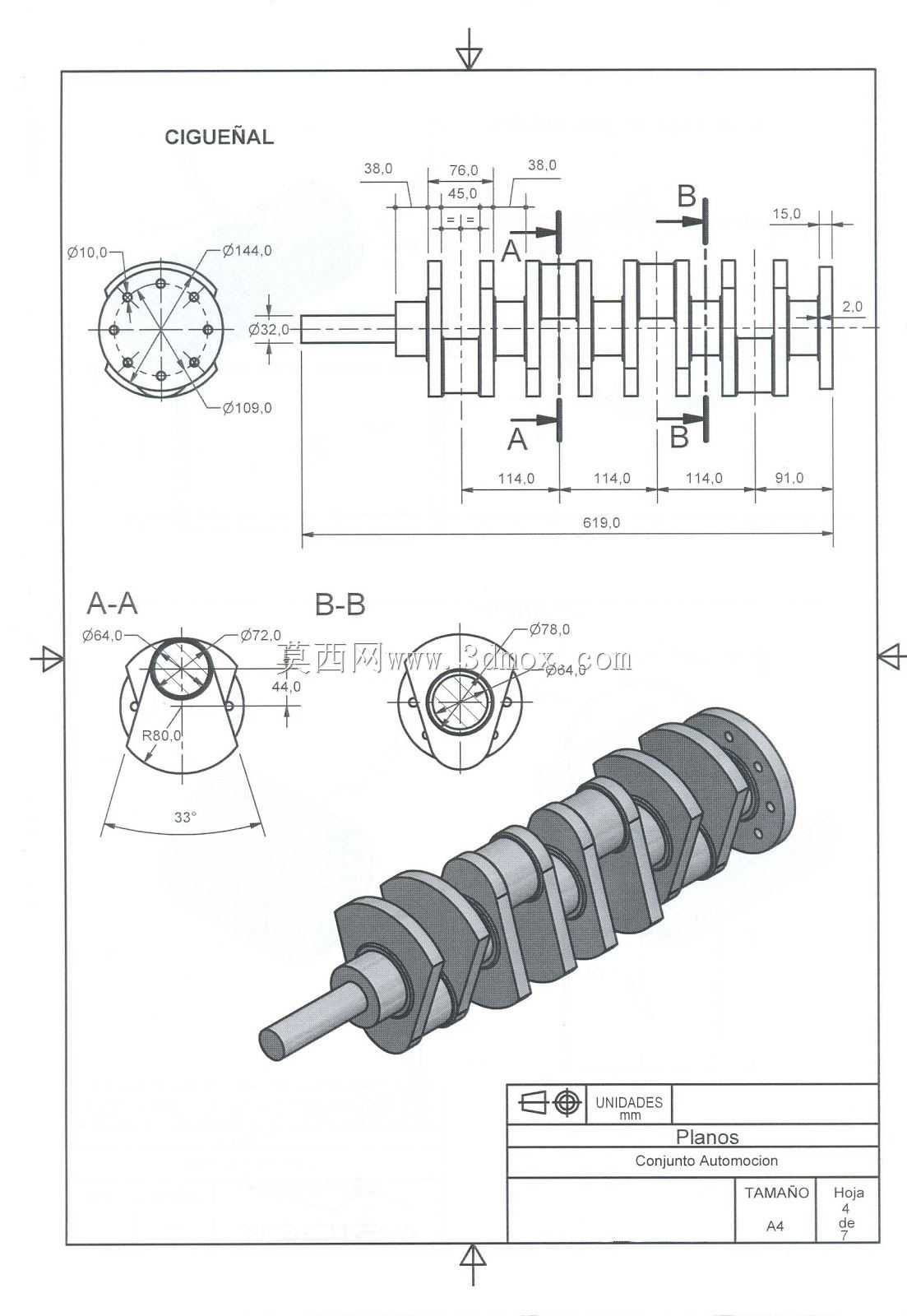

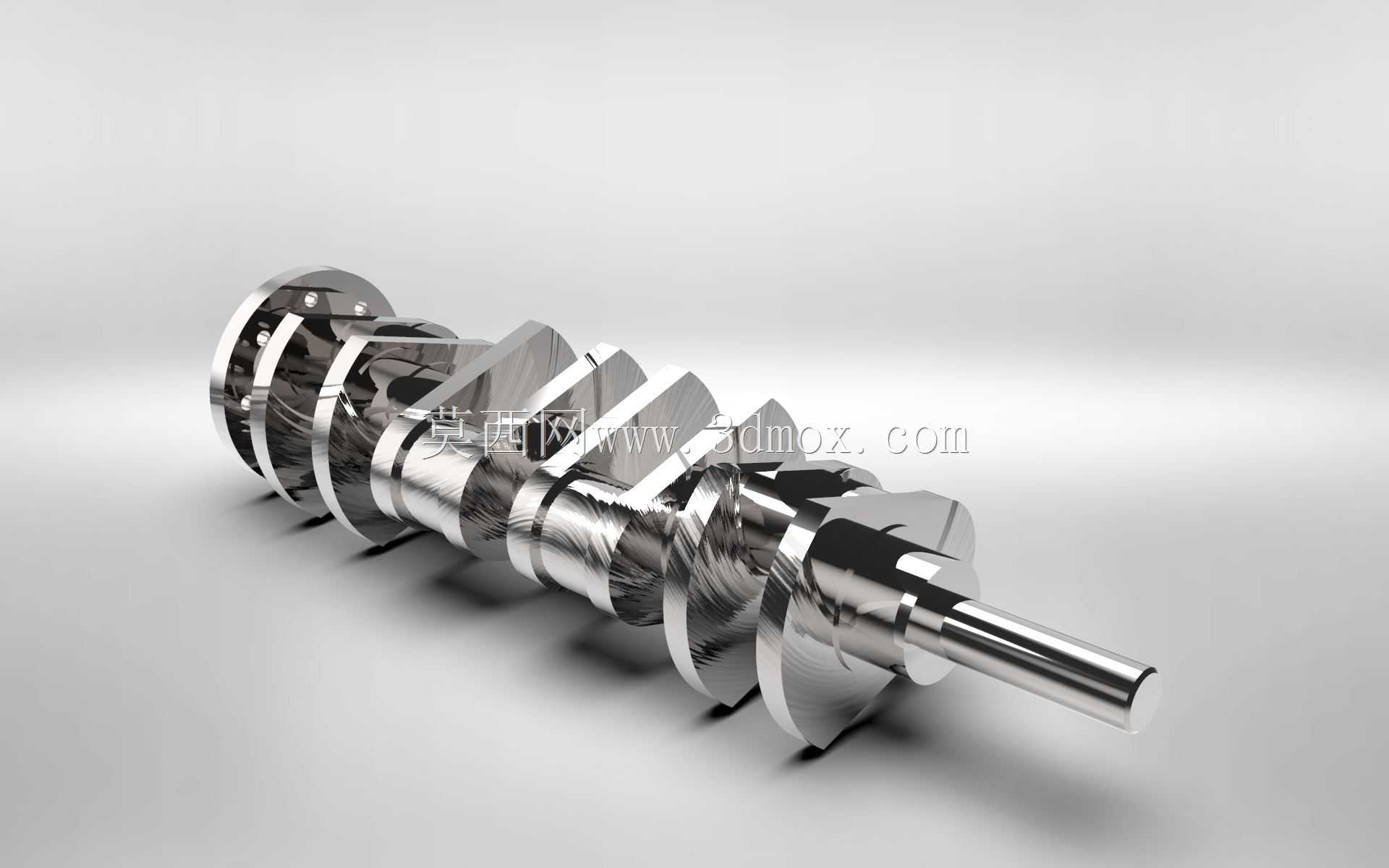

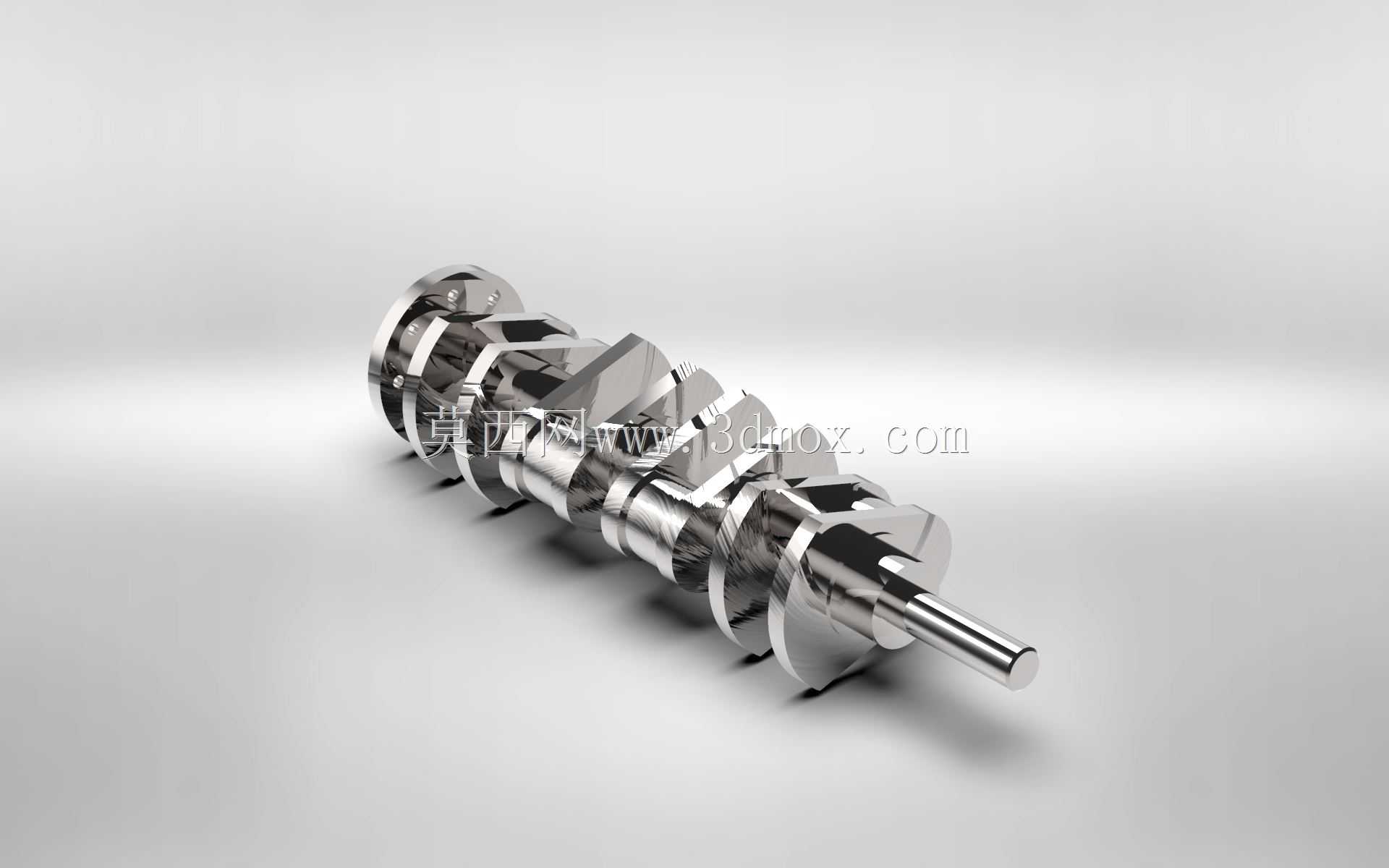

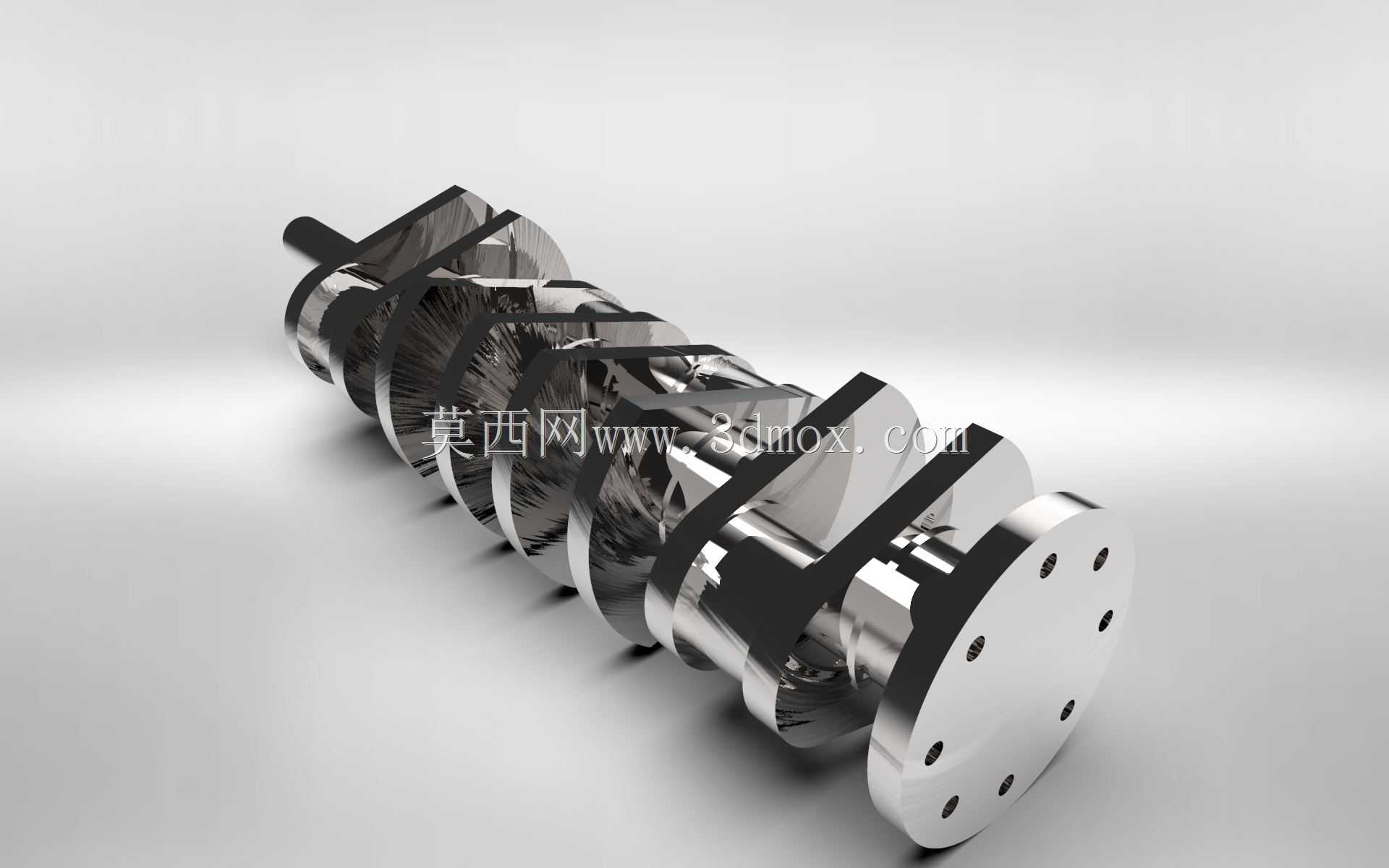

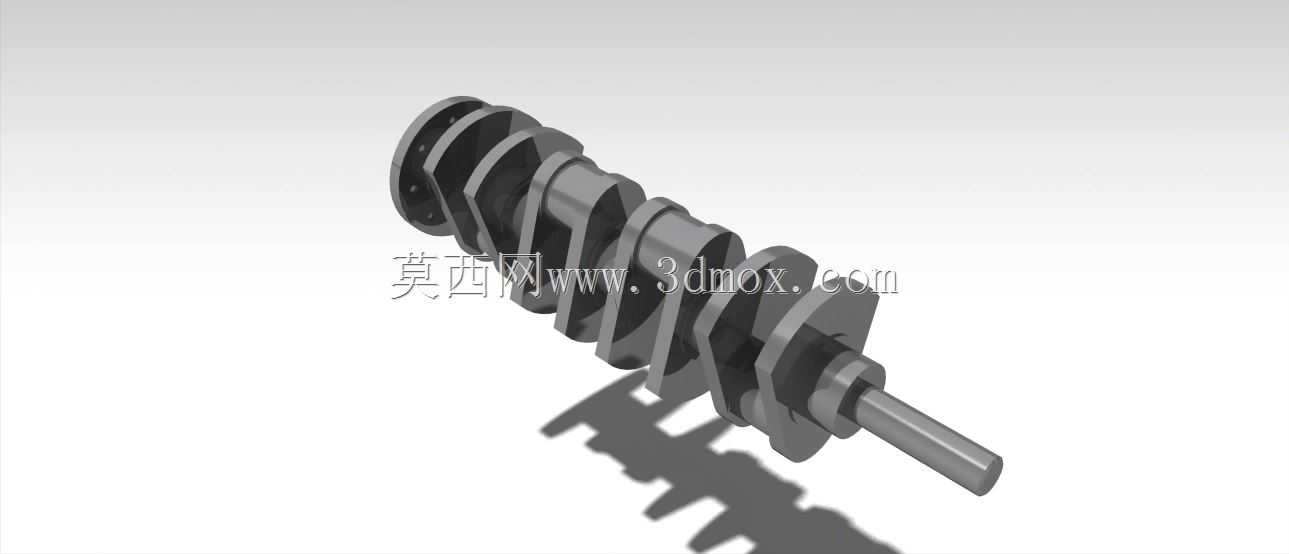

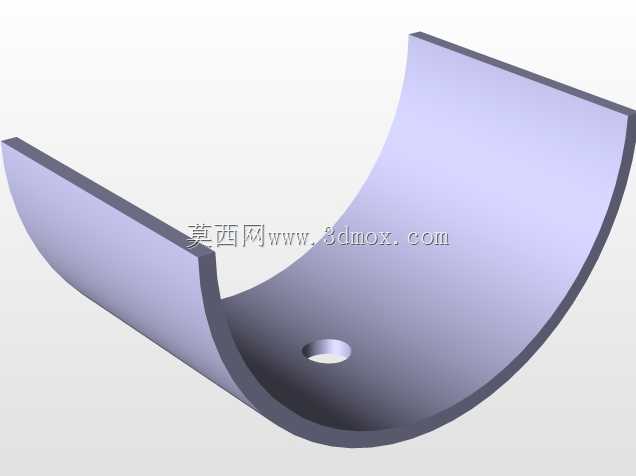

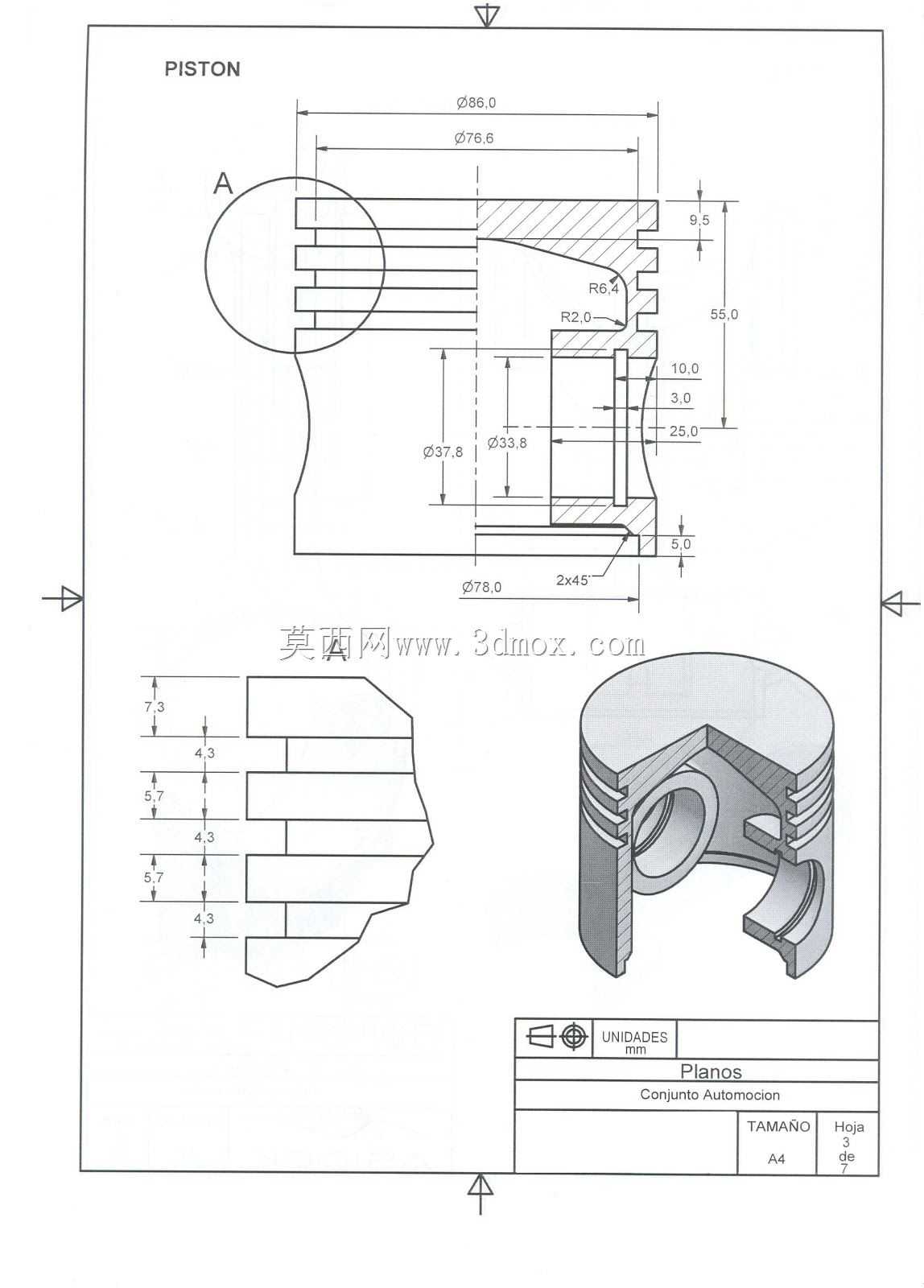

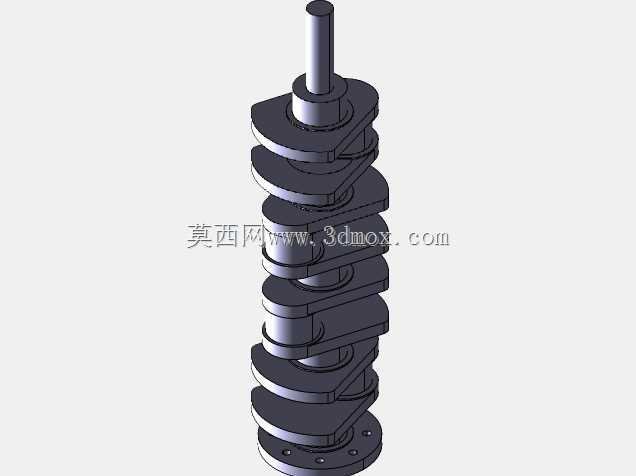

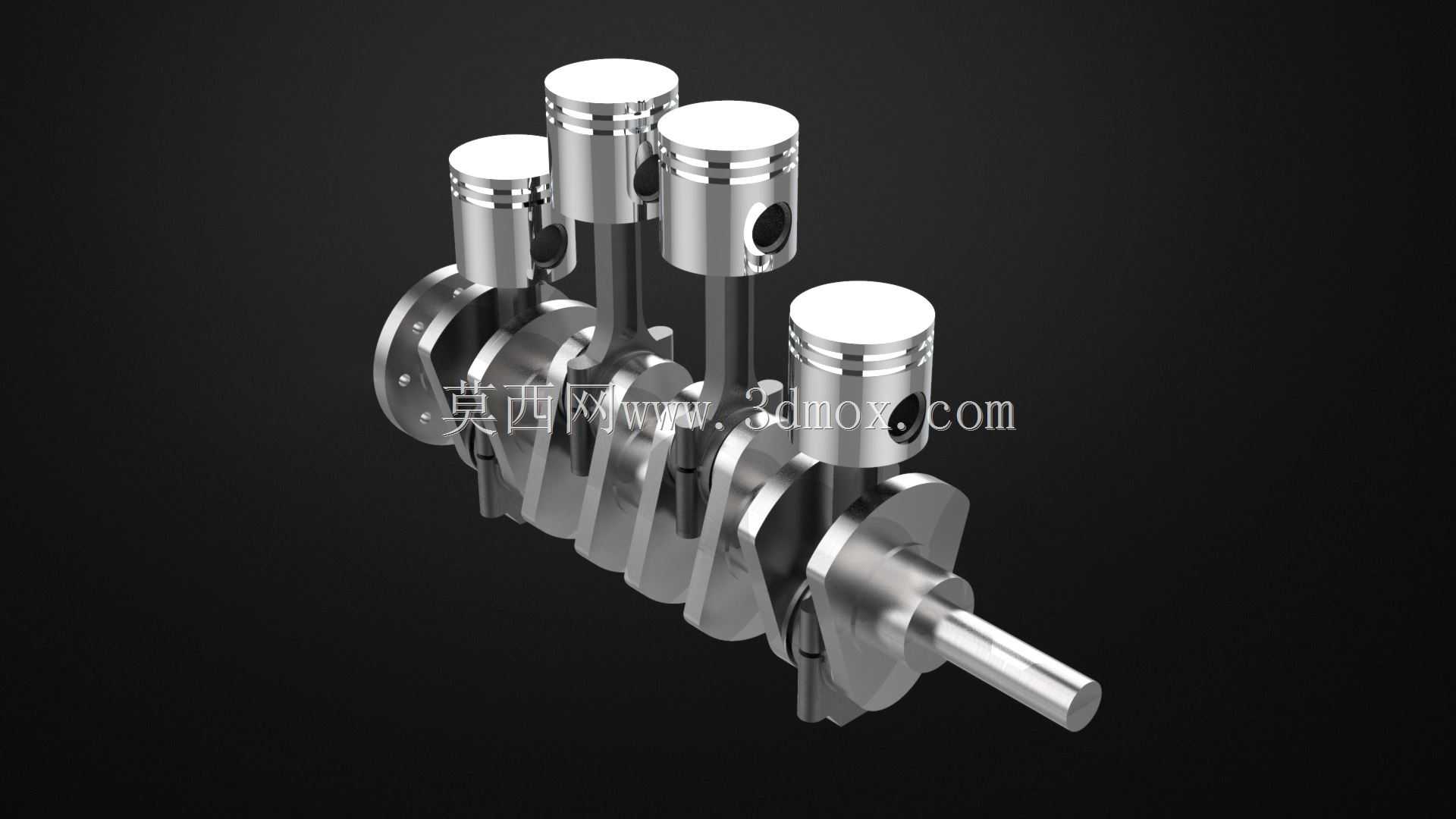

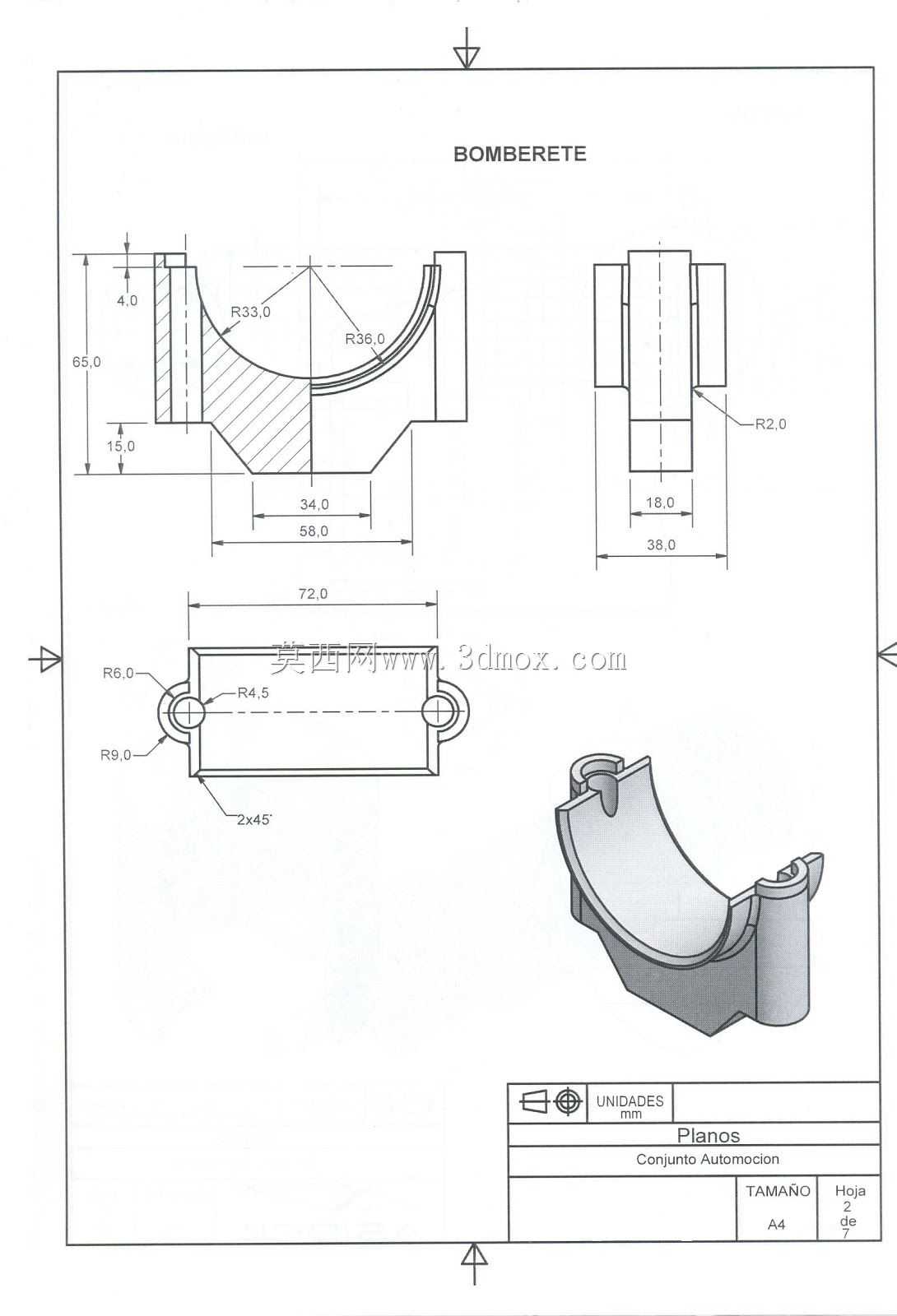

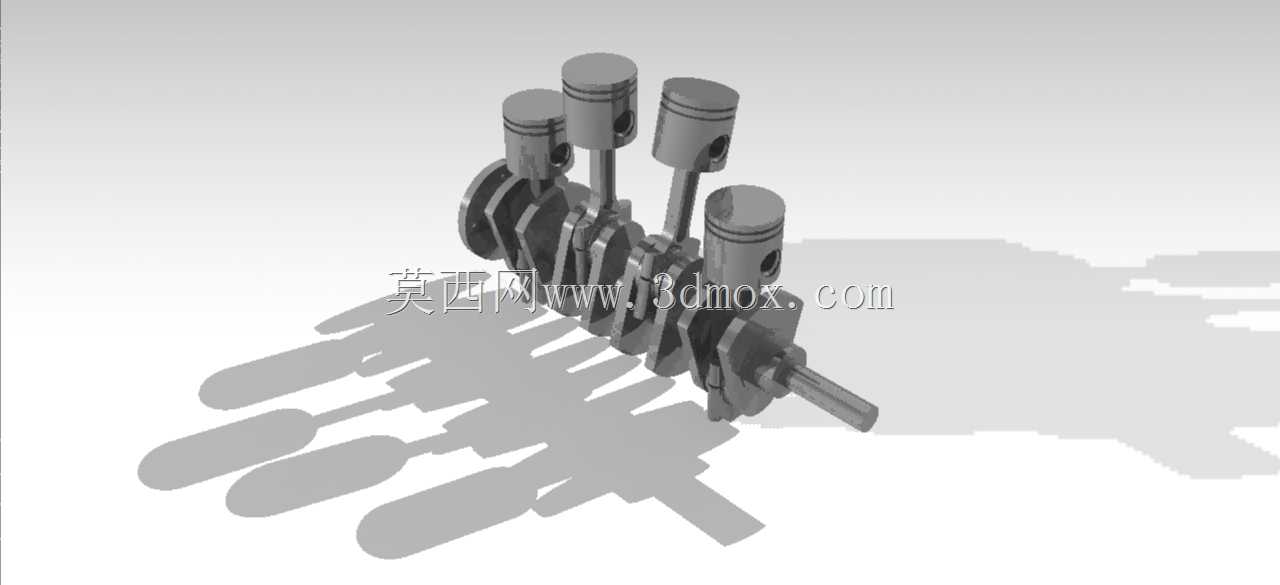

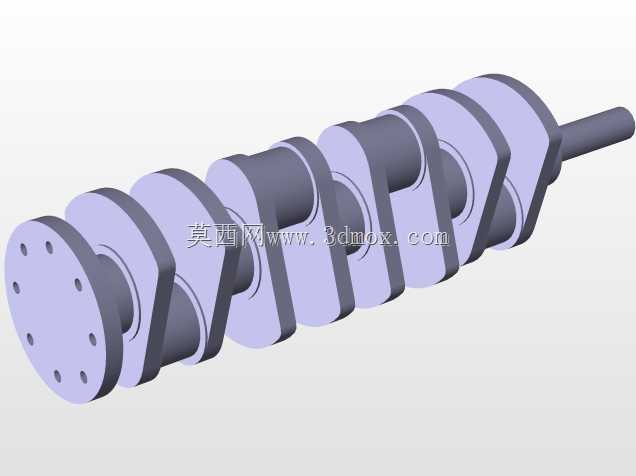

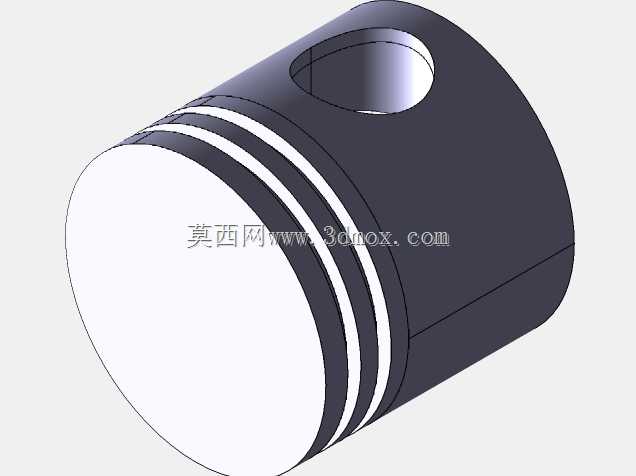

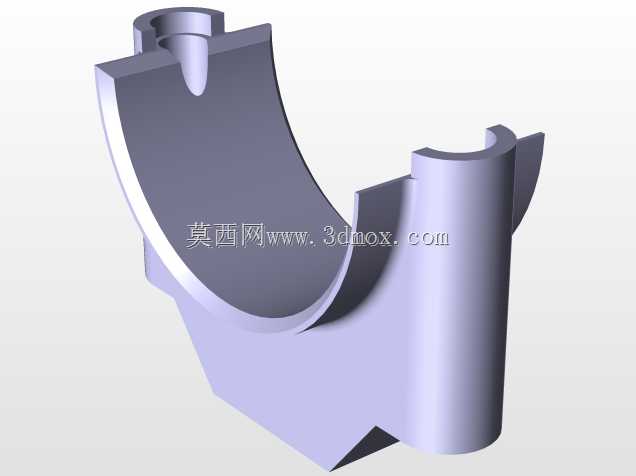

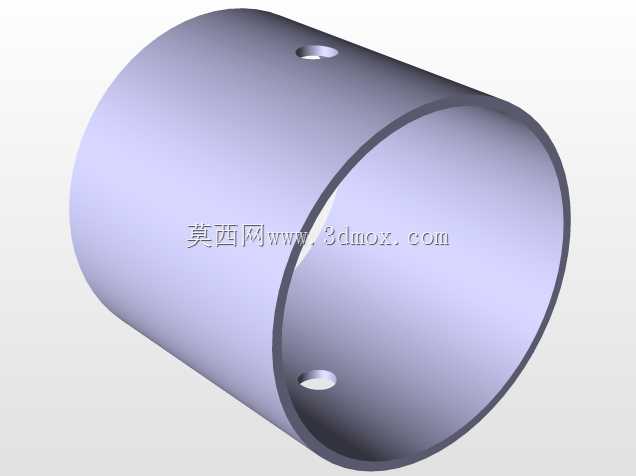

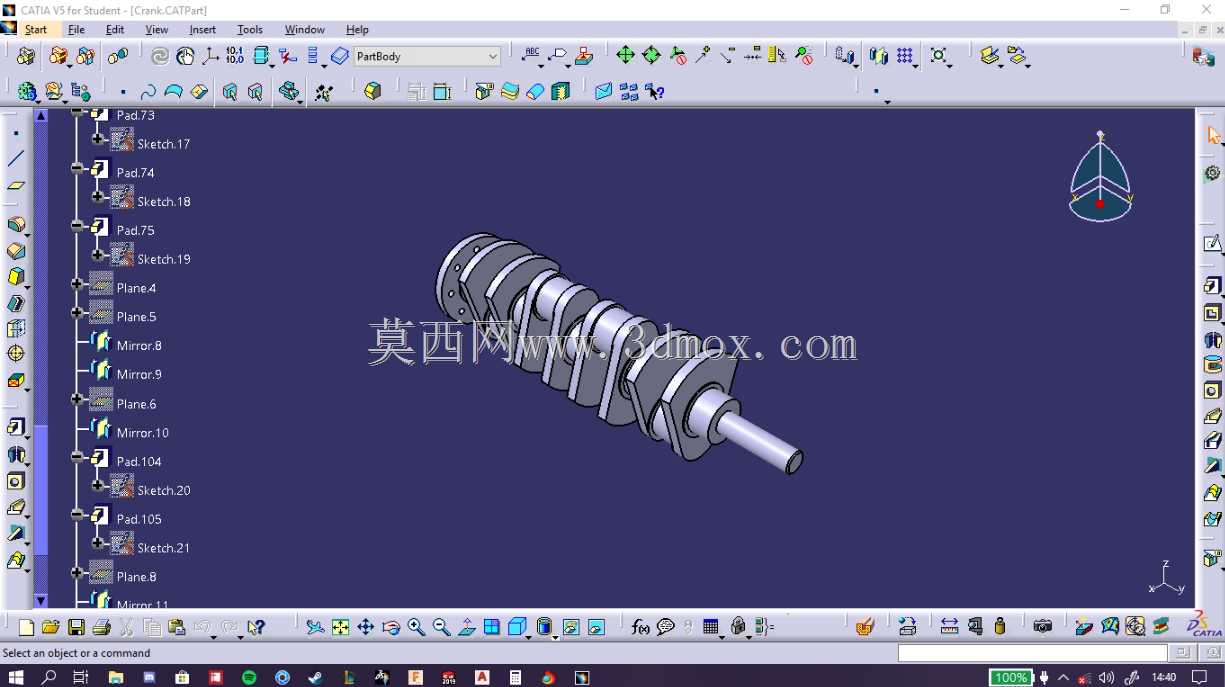

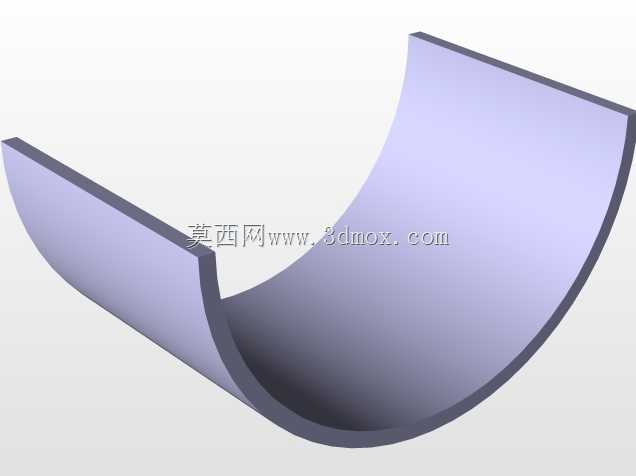

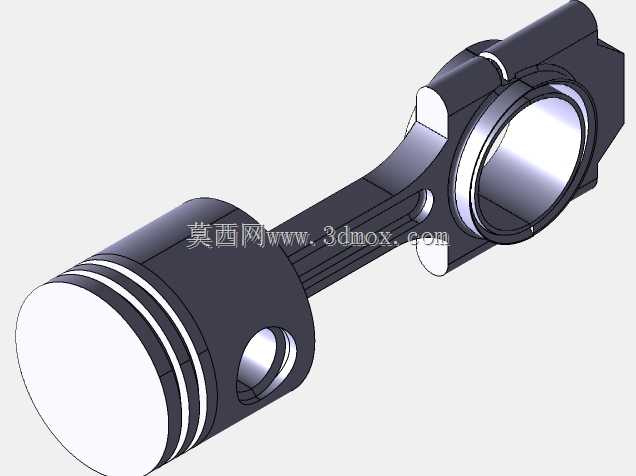

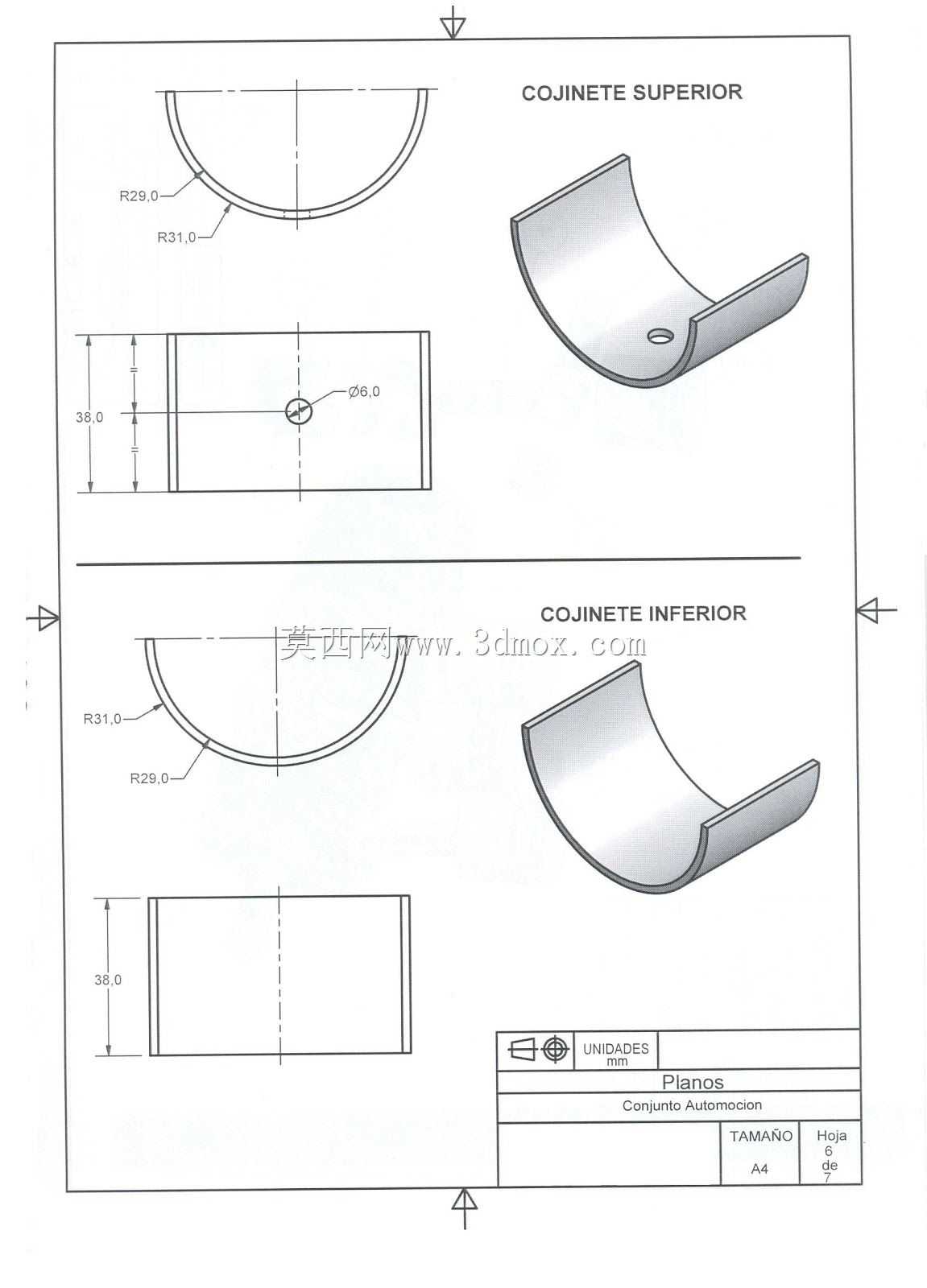

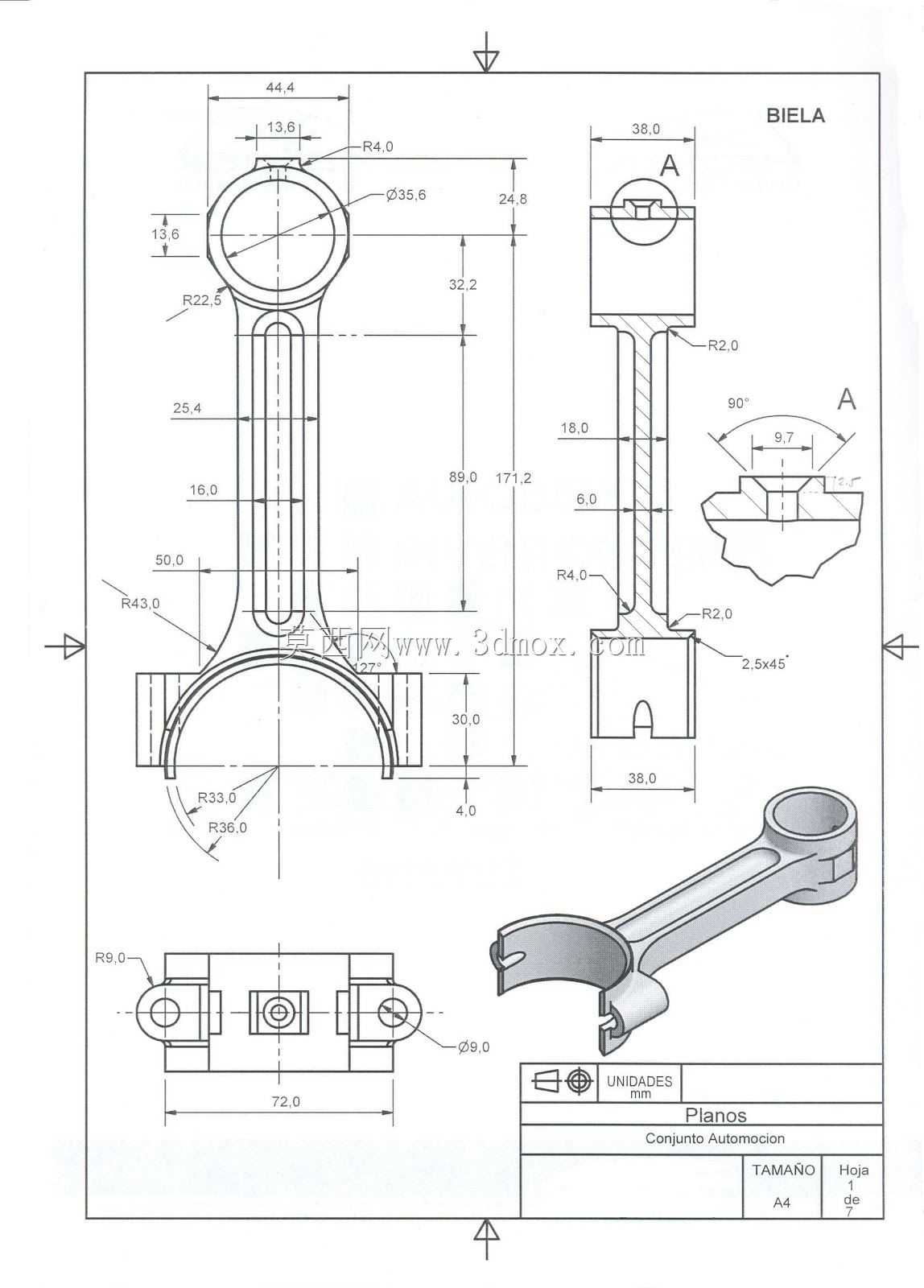

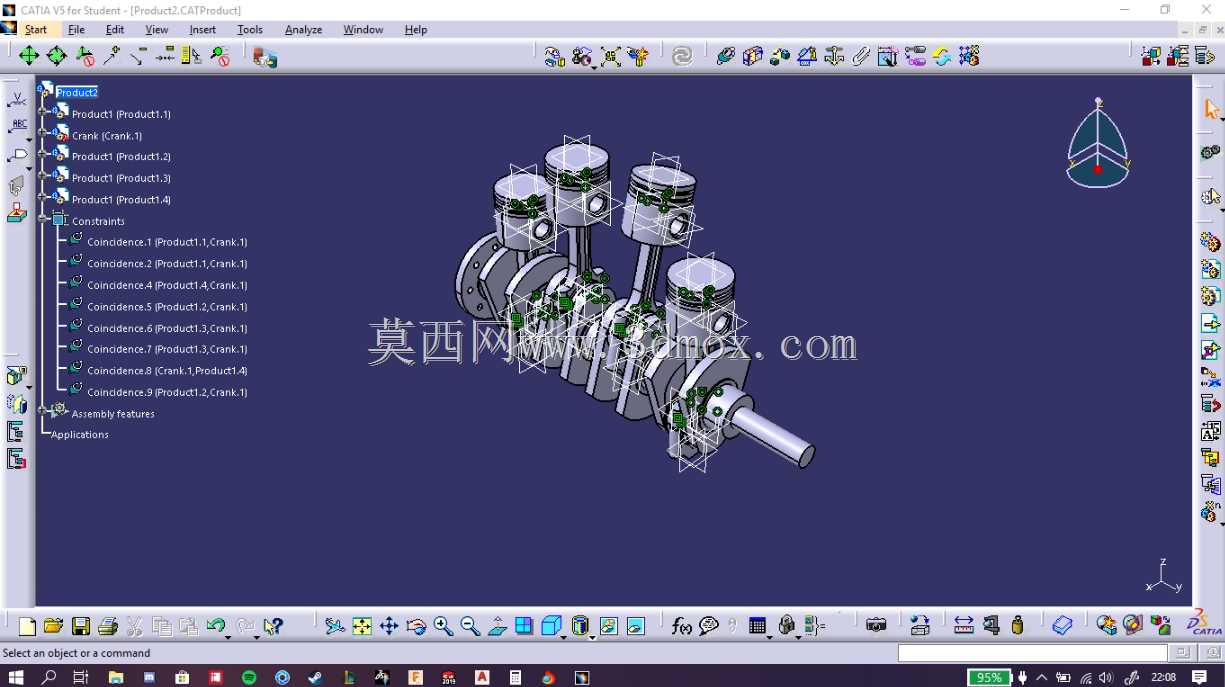

　　从结构功能特性来看，整套组件包含四组活塞、对应连杆、整体式锻造曲轴以及配套的活塞销、连杆轴瓦等配合部件，活塞采用圆柱裙部设计，裙部预留了热膨胀补偿余量，工作时在气缸套内做上下往复运动，活塞头部预留的环槽可安装气环与油环，分别实现燃烧室密封与缸壁润滑油刮除的功能；连杆采用大头分体、小头整体的结构形式，小头通过活塞销与活塞铰接，大头通过连杆螺栓紧固在曲轴的连杆轴颈上，轴瓦表面的减磨合金层能有效降低往复摆动与旋转过程中的摩擦损耗；曲轴采用全支撑结构设计，五道主轴颈对应四个连杆轴颈，相邻气缸的连杆轴颈错开180度相位角，保证四组活塞的运动行程依次错开，实现动力输出的连续性，曲轴前端预留的轴伸可安装正时齿轮、皮带轮等附件，后端则用于连接飞轮或者动力输出端的传动部件。

　　设计过程中首先要确定的是活塞行程与曲柄半径的对应关系，曲柄半径直接决定活塞的上下止点距离，也就是气缸的工作行程长度，这一参数直接关联整套机构的排量与输出扭矩特性；其次要核算连杆的摆动角度，连杆长度与曲柄半径的比值通常控制在3到4之间，比值过小会导致连杆摆动角度过大，增加活塞对缸壁的侧向推力，加剧缸套磨损，比值过大则会增加整套机构的整体高度，占用过多安装空间。曲轴的平衡设计是整个结构的设计重点，四缸机的一阶往复惯性力可以通过活塞的错相布置实现自平衡，但二阶惯性力与旋转惯性力需要通过曲轴上的平衡块进行配平，平衡块的配重需要根据活塞组件、连杆小头往复质量、连杆大头旋转质量进行精确计算，避免工作过程中出现过大的振动，影响整机的NVH表现与轴承使用寿命。

　　安装边界方面，整套机构的轴向尺寸由曲轴的总长度决定，主轴颈的中心距需要与缸体的主轴承座安装孔位完全对应，活塞的外径尺寸需要与气缸套内径保持规定的配合间隙，常温下的间隙值通常控制在活塞直径的千分之0.5到千分之一之间，间隙过小会导致热机状态下活塞胀死在缸套内，间隙过大则会出现敲缸、气缸密封不严漏气等问题。连杆大头的剖分面需要严格按照扭矩要求紧固，紧固过程中要采用对角分次拧紧的方式，避免连杆盖出现偏斜导致轴瓦抱死。曲轴的轴向窜动量需要通过止推片进行限制，窜动量通常控制在0.1到0.3毫米之间，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致活塞连杆组偏磨。

　　实际装配过程中，需要注意活塞的安装方向，活塞顶部的避让凹坑需要对应气门的布置位置，避免活塞运动到上止点时与气门发生碰撞；连杆的安装方向也需要与曲轴的旋转方向匹配，连杆大头的喷油孔需要朝向活塞做功时的主承压面一侧，保证压力润滑时机油能够喷射到缸壁与活塞裙部，实现有效润滑。整套机构的运动配合面都需要在装配时涂抹清洁的润滑油，避免初次启动时出现干摩擦拉伤配合表面。
