多轮组皮带传动机构三维结构设计

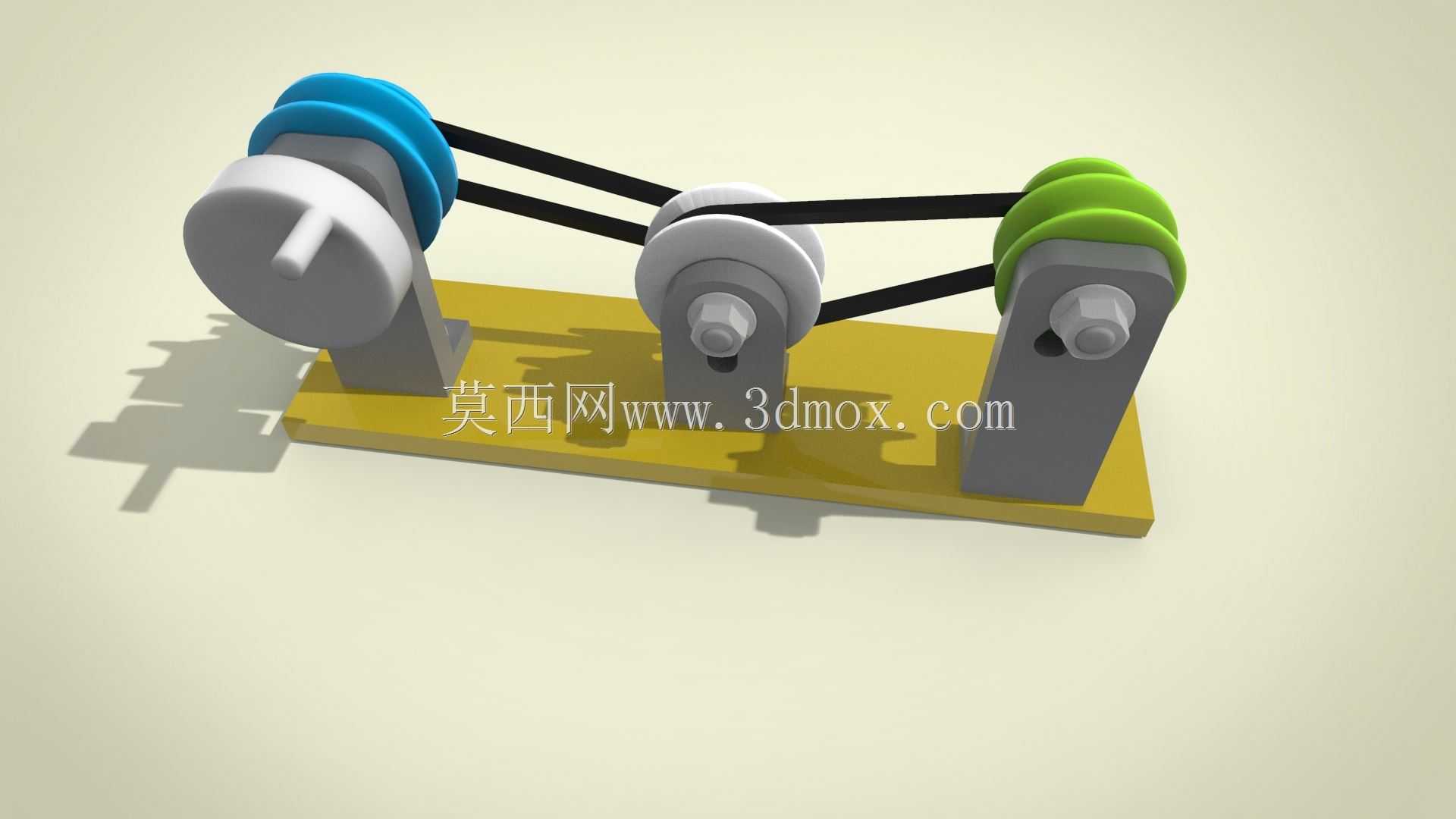

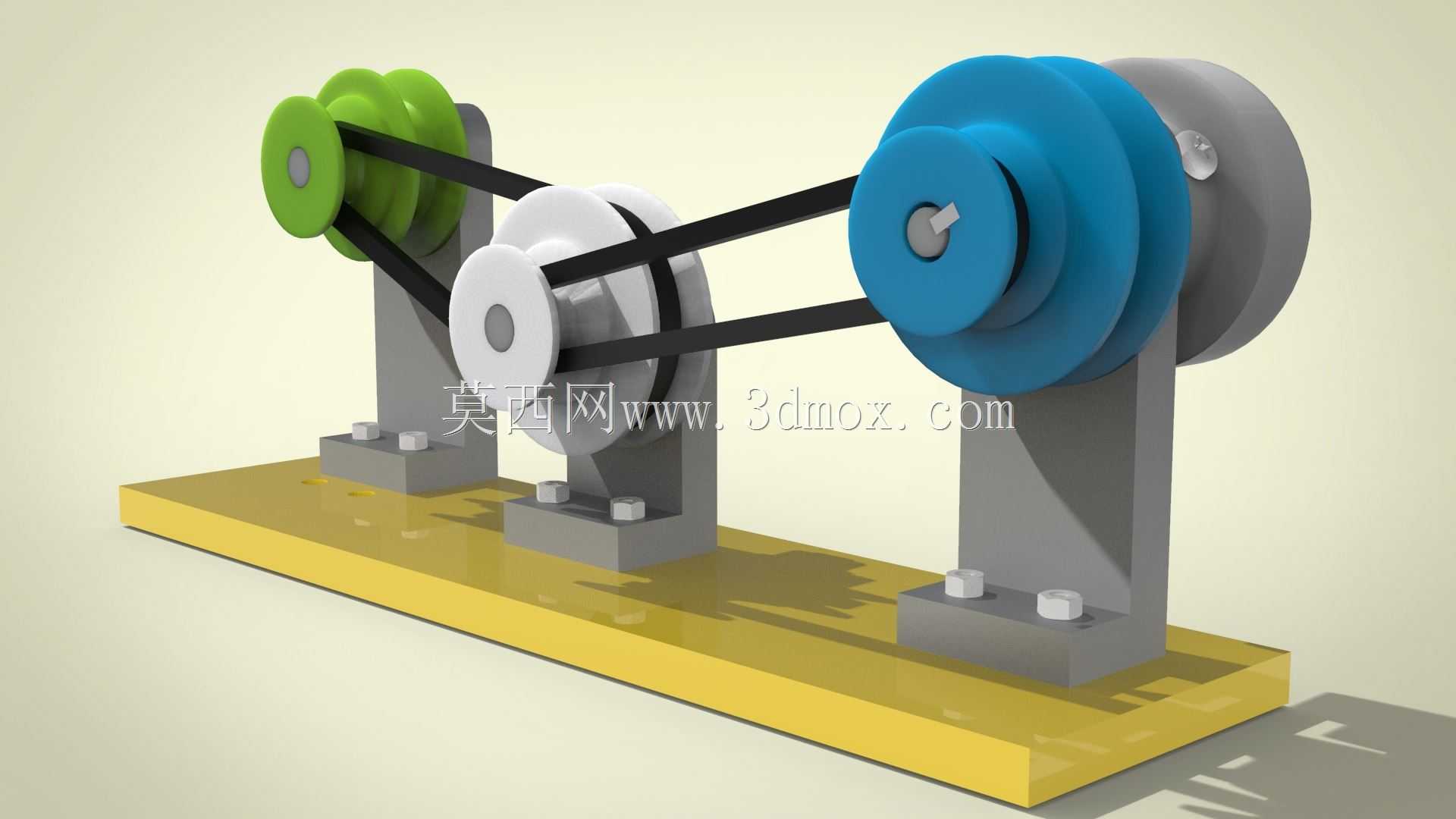

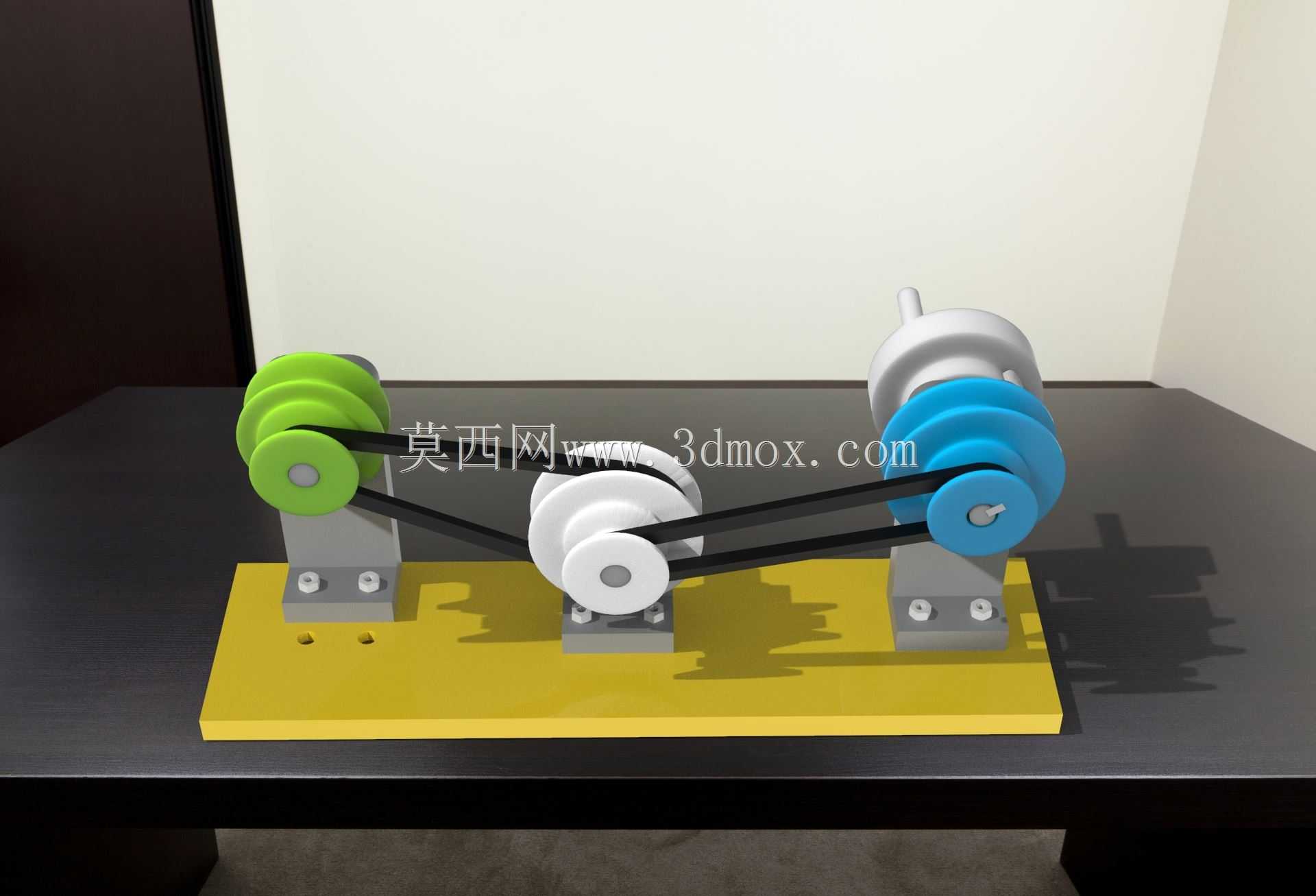

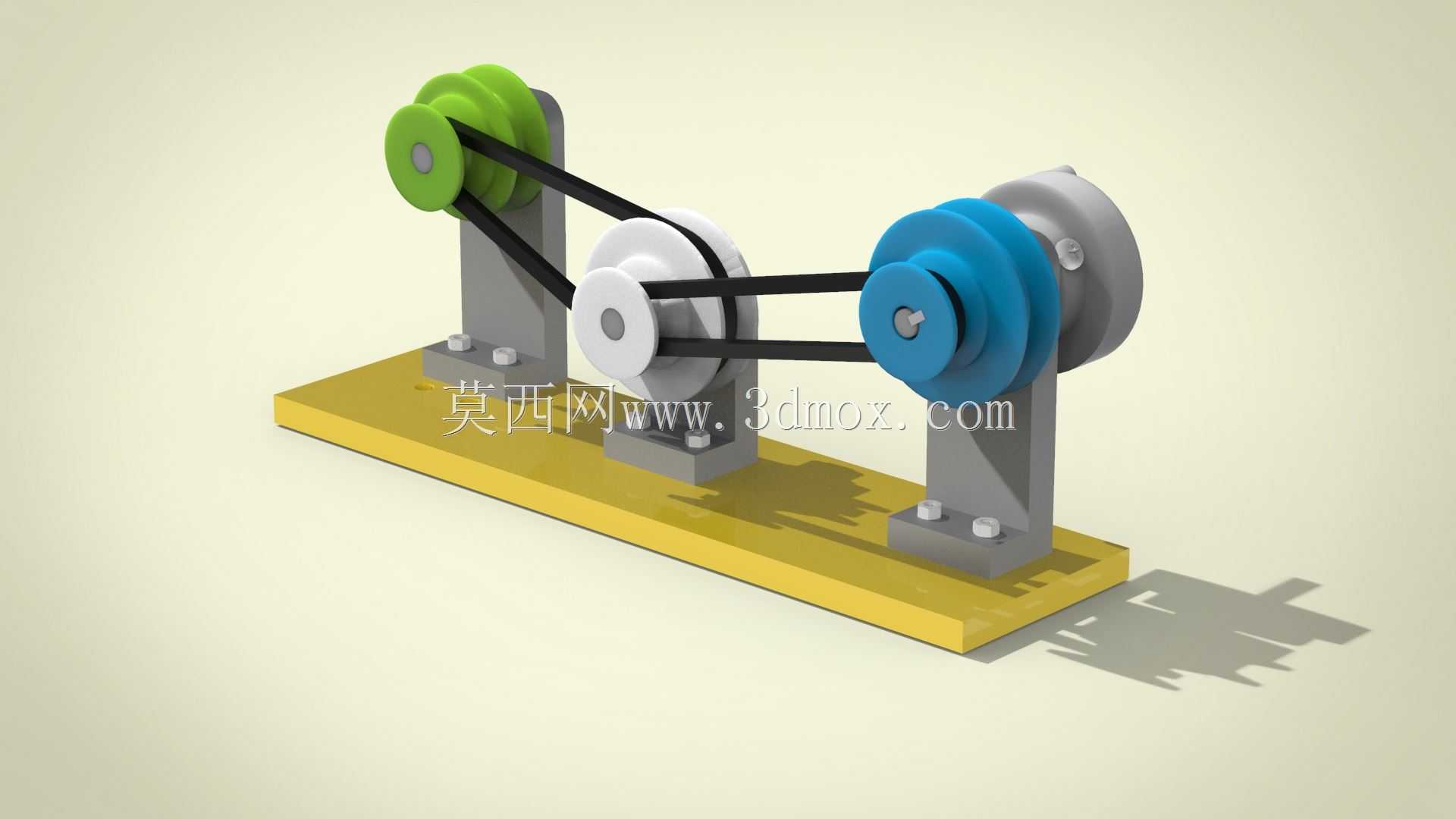

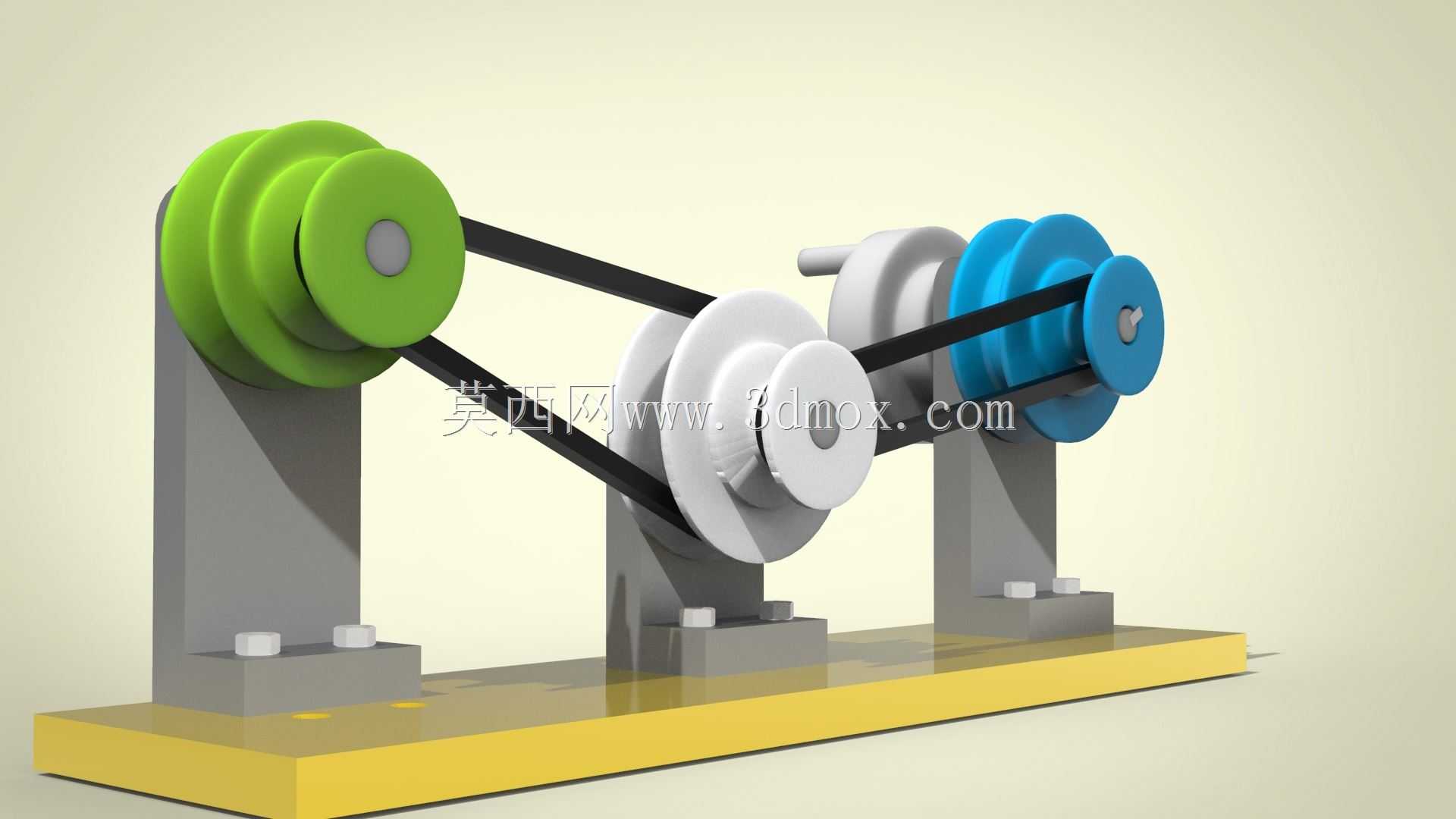

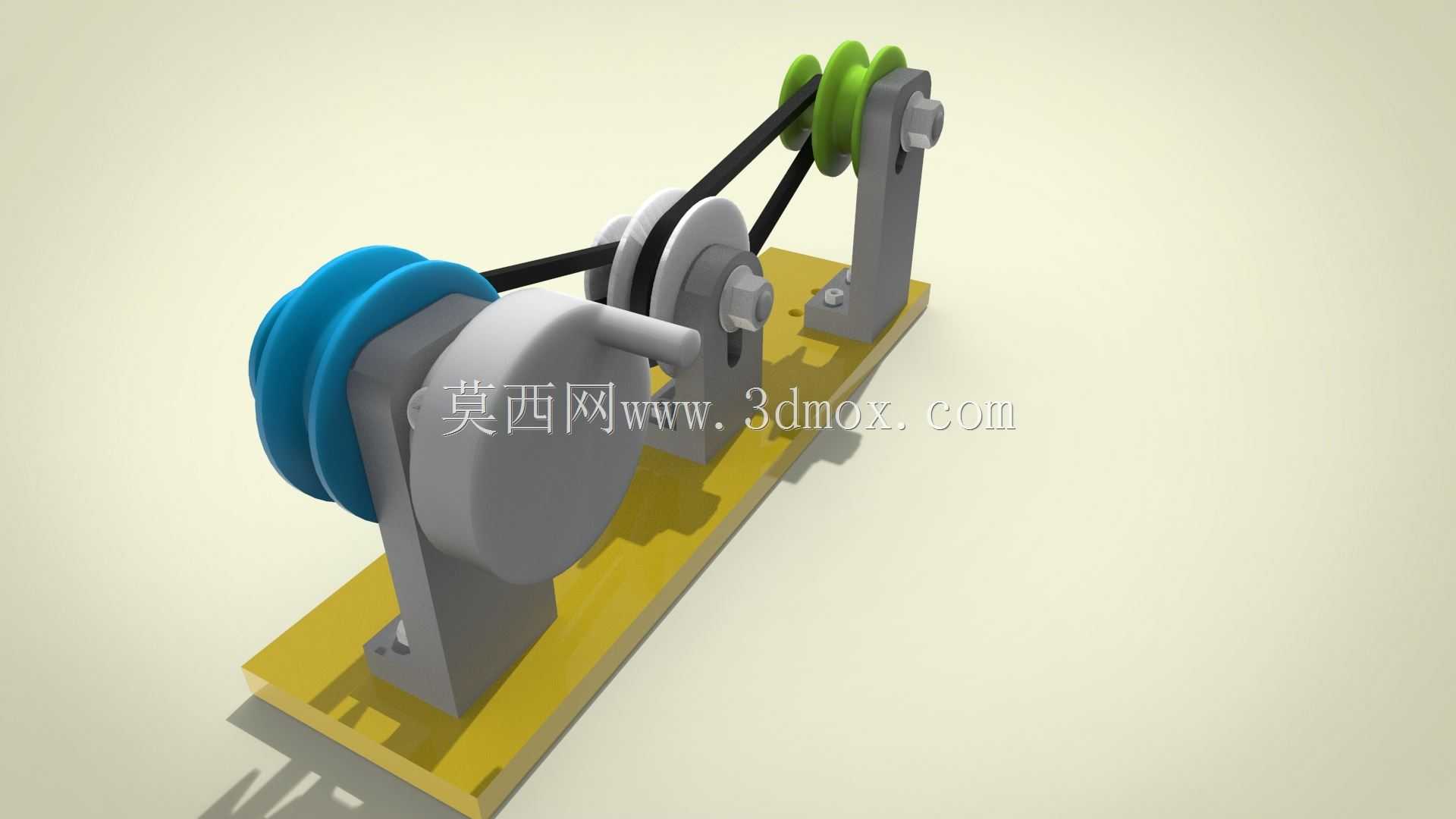

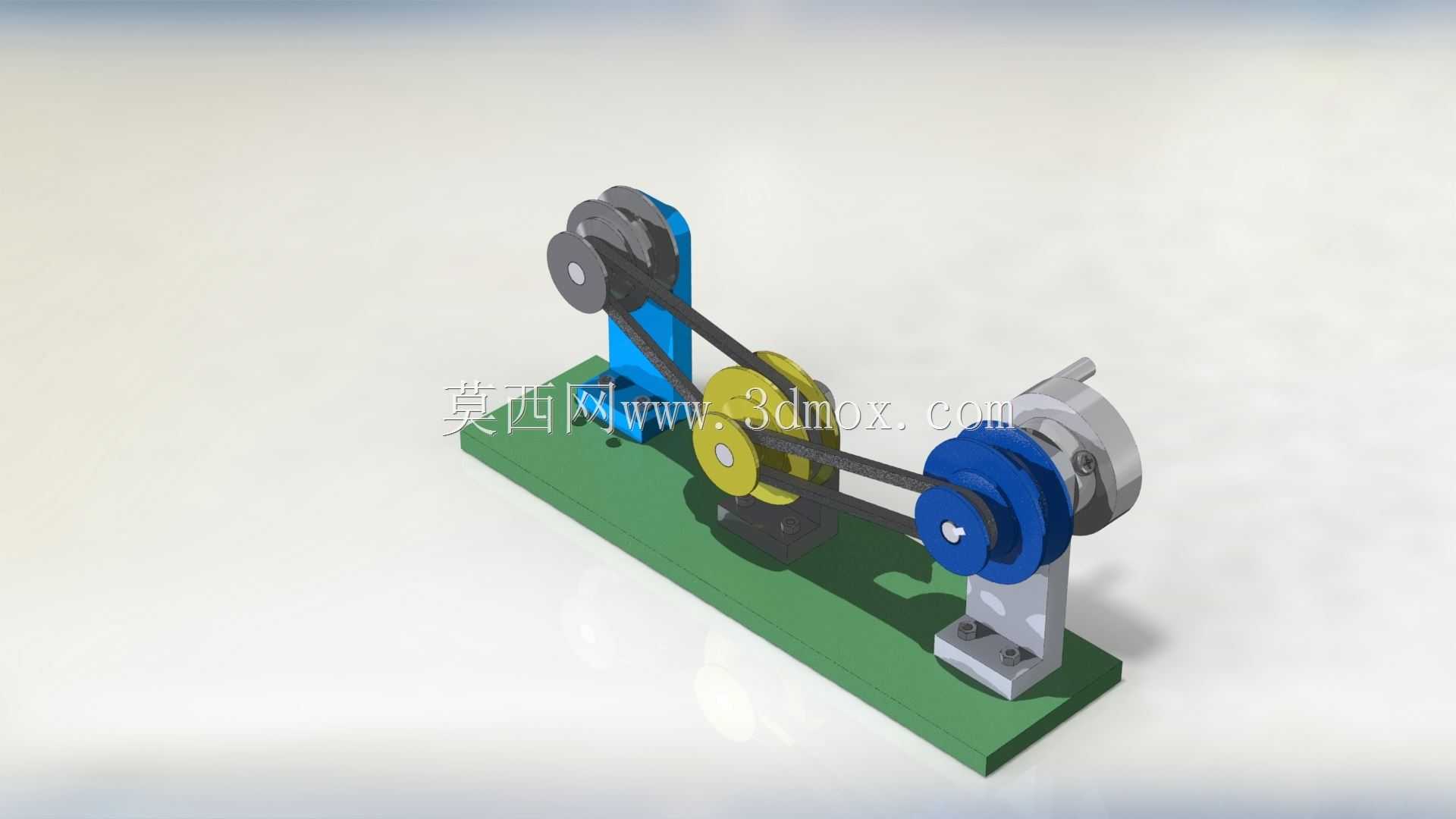

　　这套多轮组皮带传动结构，在轻工输送、小型机床进给、纺织设备牵伸、食品加工线动力分流场景中应用十分普遍，核心作用是在相距较远的轴系之间传递旋转动力，同时依靠皮带自身的弹性特性缓冲吸振，避免启动瞬间的硬冲击损伤后端负载。区别于单组两轮带传动，这套结构采用三组带轮错位排布的布局，能够在单动力输入的前提下，同时向两个不同高度、不同安装方位的输出轴传递扭矩，适配设备内部空间局促、多工位需要同步动力的设计需求，省去额外加装齿轮分动箱的成本与空间占用。

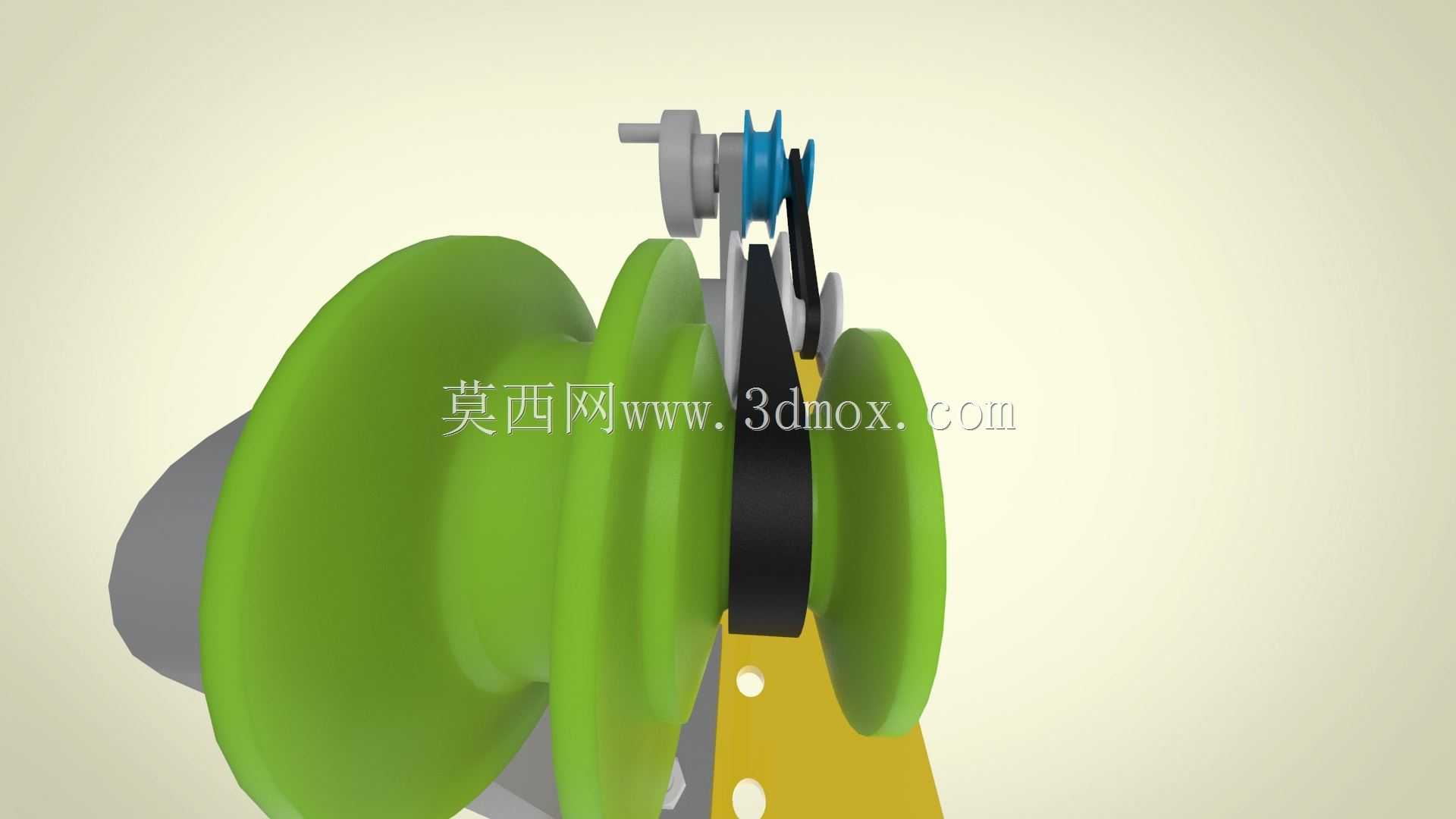

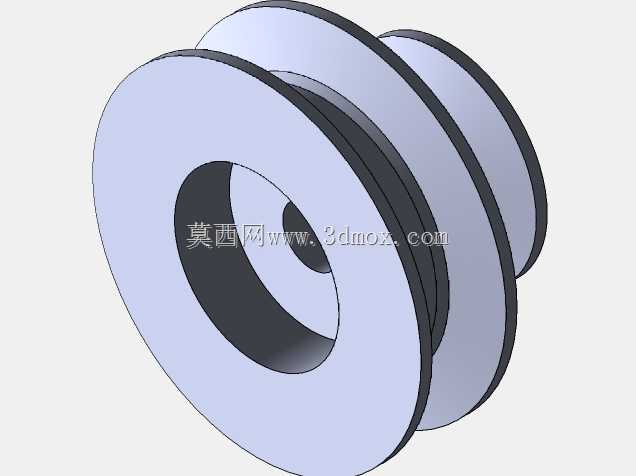

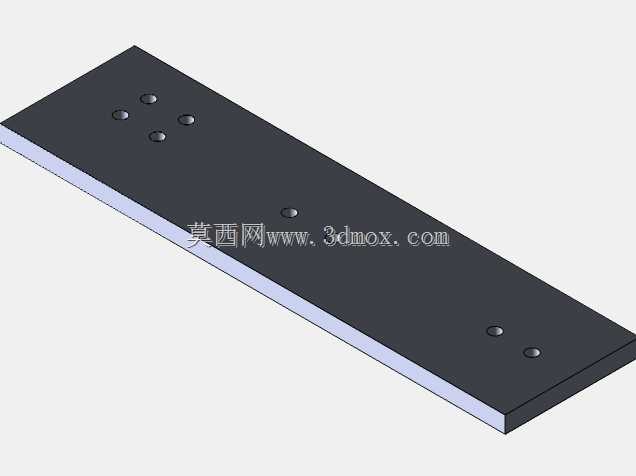

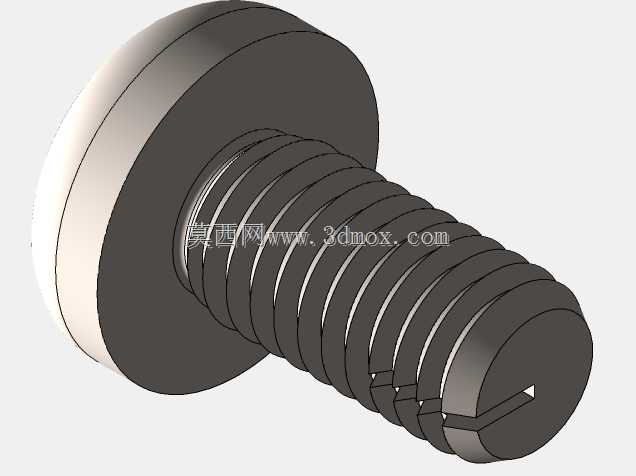

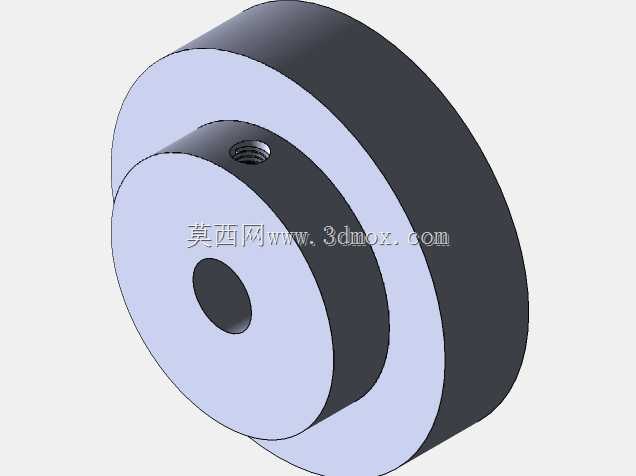

　　从功能特性来看，这套传动结构的张紧调节余量做了针对性设计，每个带轮的安装支座都预留了长条形安装腰孔，装配时可以顺着皮带张紧的方向调整支座位置，补偿皮带长期运行后的蠕变伸长量，不需要额外加装独立张紧轮，减少了易损件数量。带轮本身采用了辐板式轻量化结构，轮槽的尺寸匹配常用的V型三角带截面，轮槽侧壁的粗糙度控制在适合皮带摩擦传动的区间，既保证足够的摩擦力传递扭矩，又不会过度磨损皮带的橡胶接触面。底座采用整体式平板安装结构，所有带轮支座都通过螺栓固定在同一块安装基板上，能够保证各轴系的平行度公差，避免皮带运行时出现跑偏、偏磨的问题。

　　设计过程中首先要核算的是传动比分配，三个带轮的节圆直径根据输入输出端的转速要求匹配，小带轮的包角通过调整各轮的中心距保证在合理阈值以上，避免传动过程中出现打滑丢转的问题。轴系的支撑采用了双轴承座悬臂支撑结构，每个带轮都安装在伸出支座的轴端，轴承座内部选用深沟球轴承，能够同时承受径向传动载荷和少量的轴向窜动力，适合中低转速、载荷平稳的传动场景。安装边界方面，整体底座的安装孔位按照通用设备的机架安装间距设计，四个角的固定孔可以直接适配常用规格的T型螺栓，不需要额外加工转接板；整体结构的高度方向尺寸控制在常规设备护罩的容纳范围内，输入轴端预留了联轴器安装位，可以直接对接标准输出轴的驱动电机，输出轴端可以根据需求安装链轮、凸轮或者同步带轮，对接不同的执行机构。

　　实际装配调试时，需要先将各支座初步固定在底座上，套入皮带后再逐次调整各支座的位置，保证每一段皮带的张紧力处于合适区间——张紧力过大会加剧轴承磨损和皮带拉伸疲劳，张紧力过小则会出现启动打滑、传动效率下降的问题。整套结构没有复杂的异形加工件，所有零部件都可以采用常规的机加工工艺制作，带轮可以选用铸铁或者铝合金材质，根据传动载荷的大小选择，底座采用普通钢板焊接后铣平安装面即可，加工成本低，维护更换配件也十分方便，适合中小型非标设备做动力传输单元使用。在长期运行场景下，只需要定期检查皮带的磨损情况、紧固支座的固定螺栓，不需要做复杂的拆解维护，运维难度远低于齿轮传动或者链传动结构，同时运行噪音更低，适合对作业环境噪音有要求的生产车间使用。
