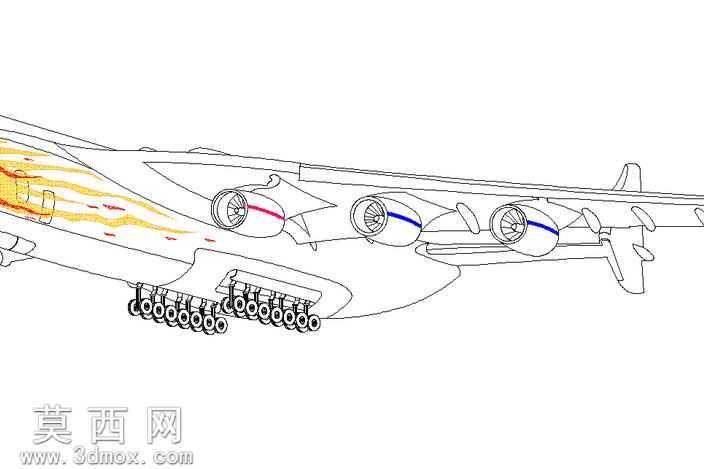

安东诺夫大型运输机三维线框设计模型

本模型为安东诺夫系列大型运输机的三维设计成果，建模阶段以该型运输机的公开气动外形参数为核心依据，采用线框建模方式逐步搭建整体轮廓：首先沿机身纵向绘制主轴线，确定机头雷达罩、增压舱段、货舱段、尾椎的分段比例，精准还原该机型粗大长直的货舱机身特征，匹配其超大尺寸货物运输的功能定位。机翼部分采用上单翼布局建模逻辑，先绘制翼根到翼尖的翼型剖面曲线，通过放样生成机翼主体曲面，同时还原机翼上布置的多台发动机短舱结构，逐一绘制短舱的进气道、外罩、尾喷口轮廓，匹配该机型多发布局带来的大推力载重特性。起落架部分采用多轮组结构建模，按照前三点式起落架布局，还原主起落架的多排轮组结构，每一组机轮的轮轴、减震支柱、收放连接结构都通过线框线条清晰呈现，匹配该机型大重量起降时的载荷分散需求。尾翼部分采用常规大型运输机的H型尾翼布局，分别绘制水平尾翼与垂直尾翼的翼型轮廓，明确尾翼与机身尾部的连接位置，还原尾翼的气动操纵面分区。机身侧面的示意涂装采用分层材质设置，在基础机身金属材质层上叠加火焰纹样的装饰材质层，区分不同材质的显示效果，既保留线框模型的结构清晰度，也通过局部材质示意还原实机的外观特征。建模过程中严格遵循大型运输机的结构比例逻辑，对机身、机翼、发动机、起落架、尾翼各部件的相对位置做了精准校准，确保整体外形辨识度与结构合理性，可用于航空装备结构认知、运输机气动布局演示、大型货运飞行器科普展示等场景，线框形式的模型也便于使用者观察内部结构布局逻辑，理解大型运输机在载重设计、气动布局、起落架配置上的特殊设计思路，为相关航空类设计参考、教学演示提供直观的三维数字化参照。
