双轮轮辋焊后修整打磨设备结构

　　这款双轮修整设备主要面向商用车轮、工程车轮生产环节的焊后修整工序，在车轮轮辋与轮辐组焊完成后，焊缝处会存在焊瘤、飞溅、余高超标等问题，若直接进入后续涂装或装配工序，会影响车轮的装配精度与动平衡表现，该设备就是针对这一工序痛点设计的专用加工设备，也可适配轨道车辆轮对的踏面局部修整、小型铸锻轮类零件的飞边打磨作业场景，在车轮制造车间、轨道交通维保段、小型铸锻件加工车间都有明确的应用空间。

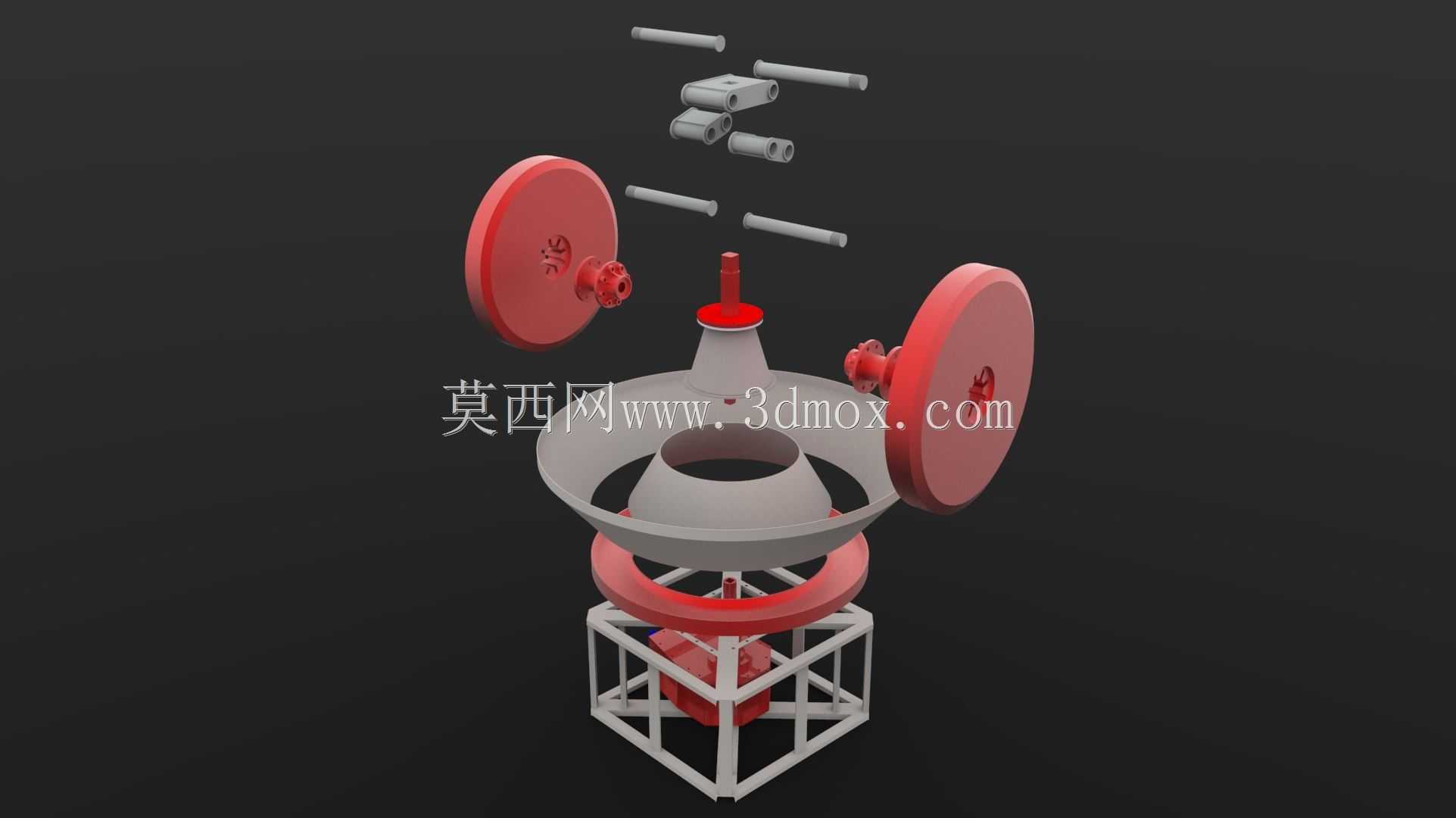

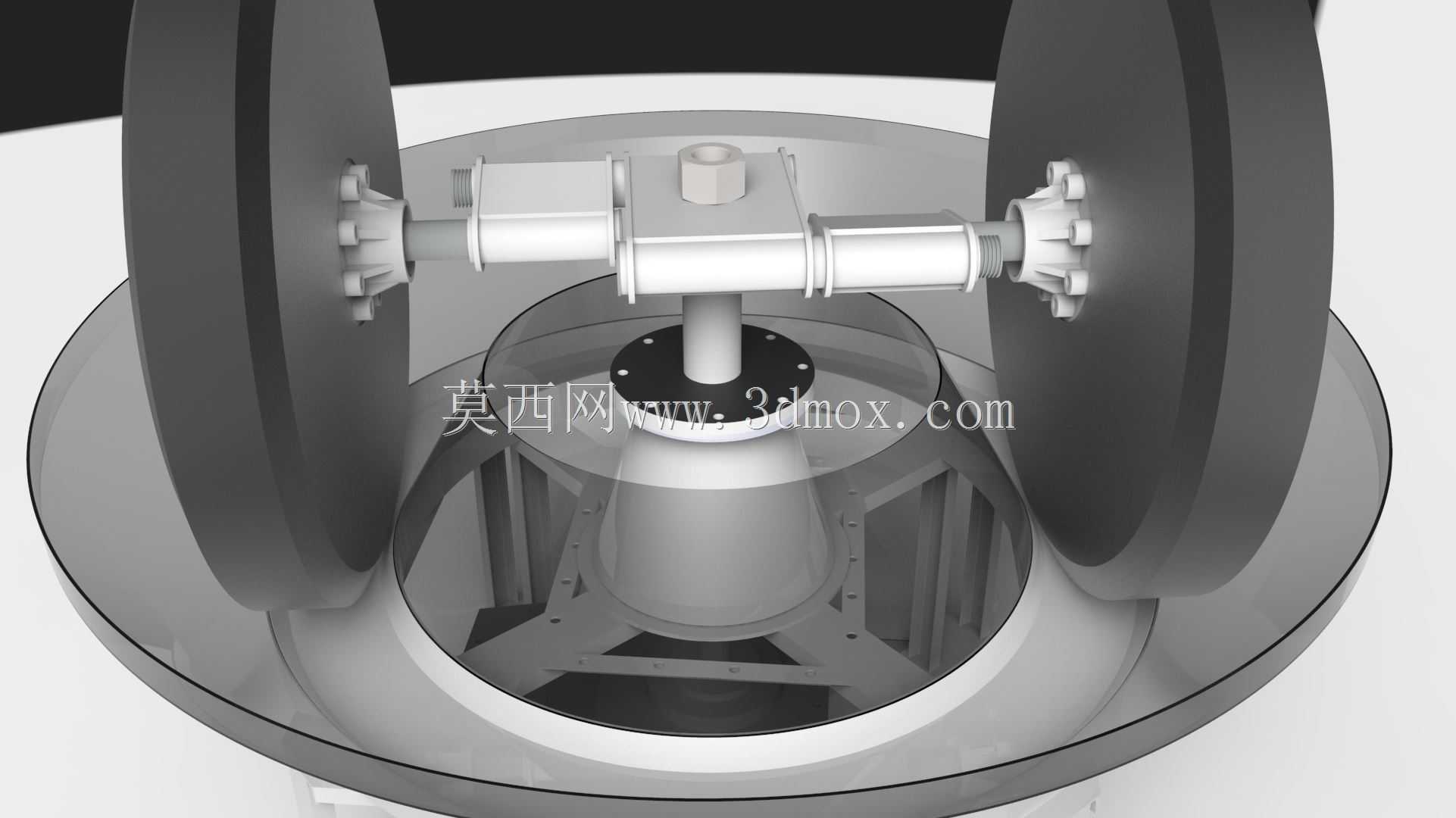

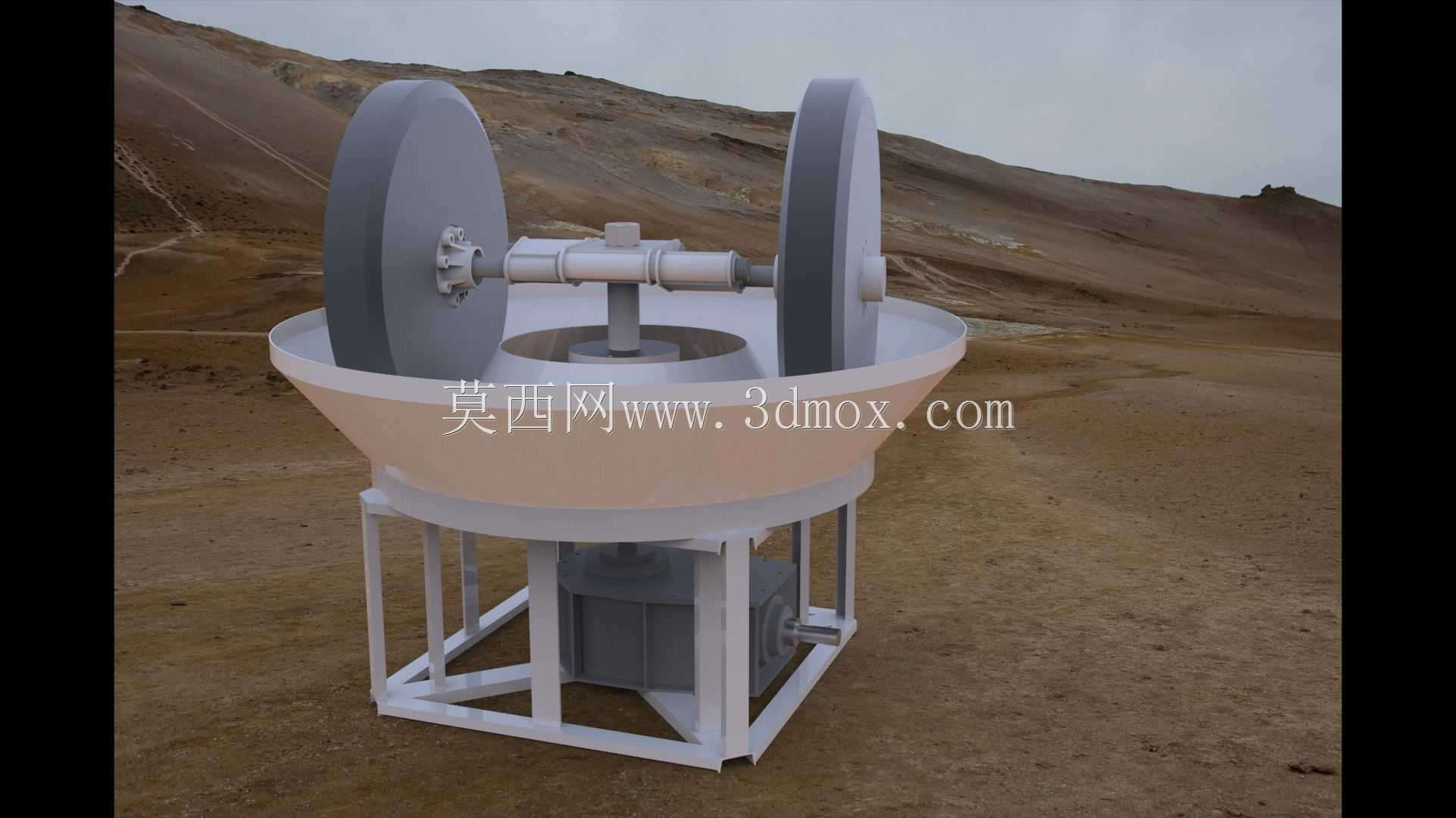

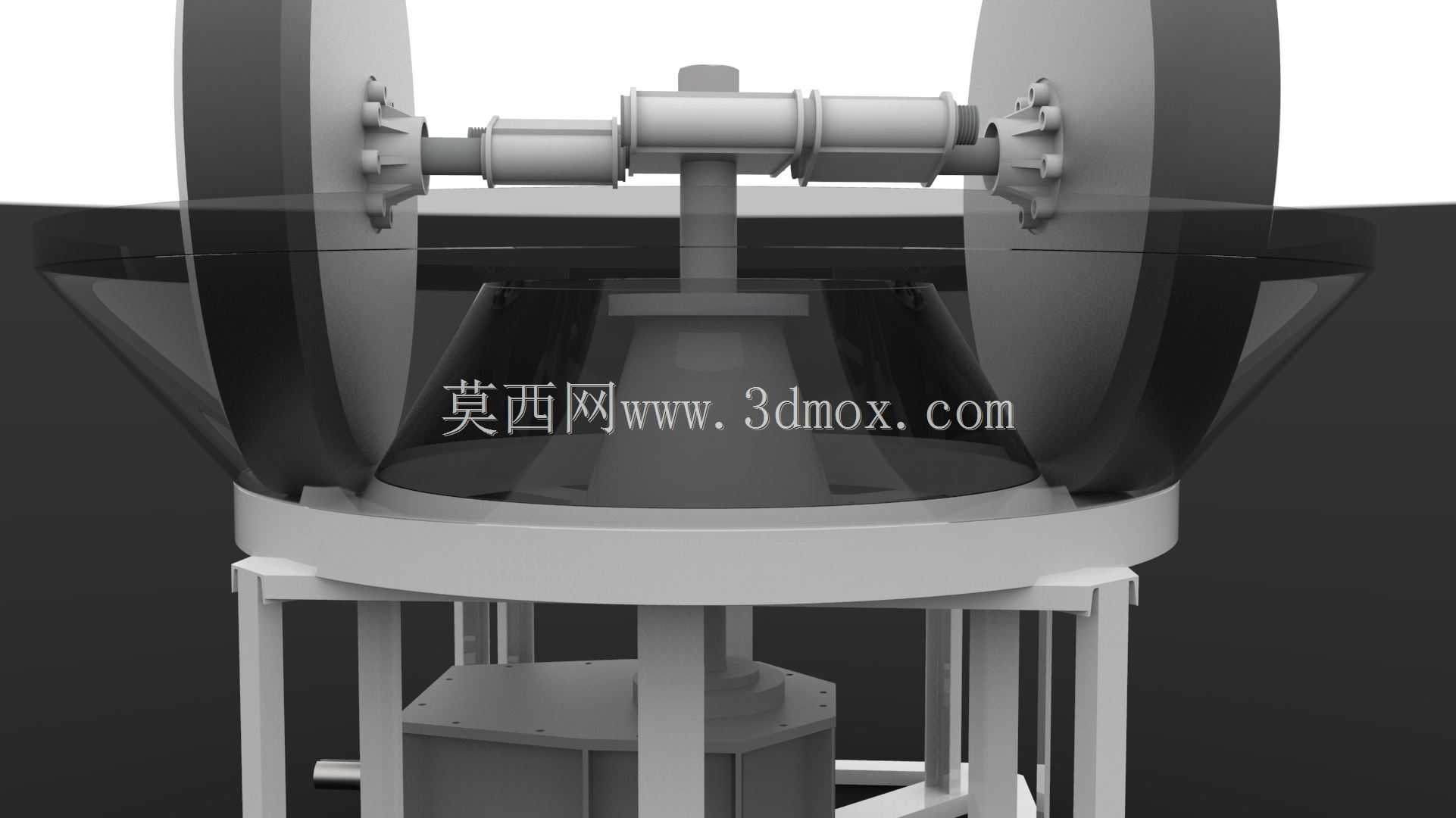

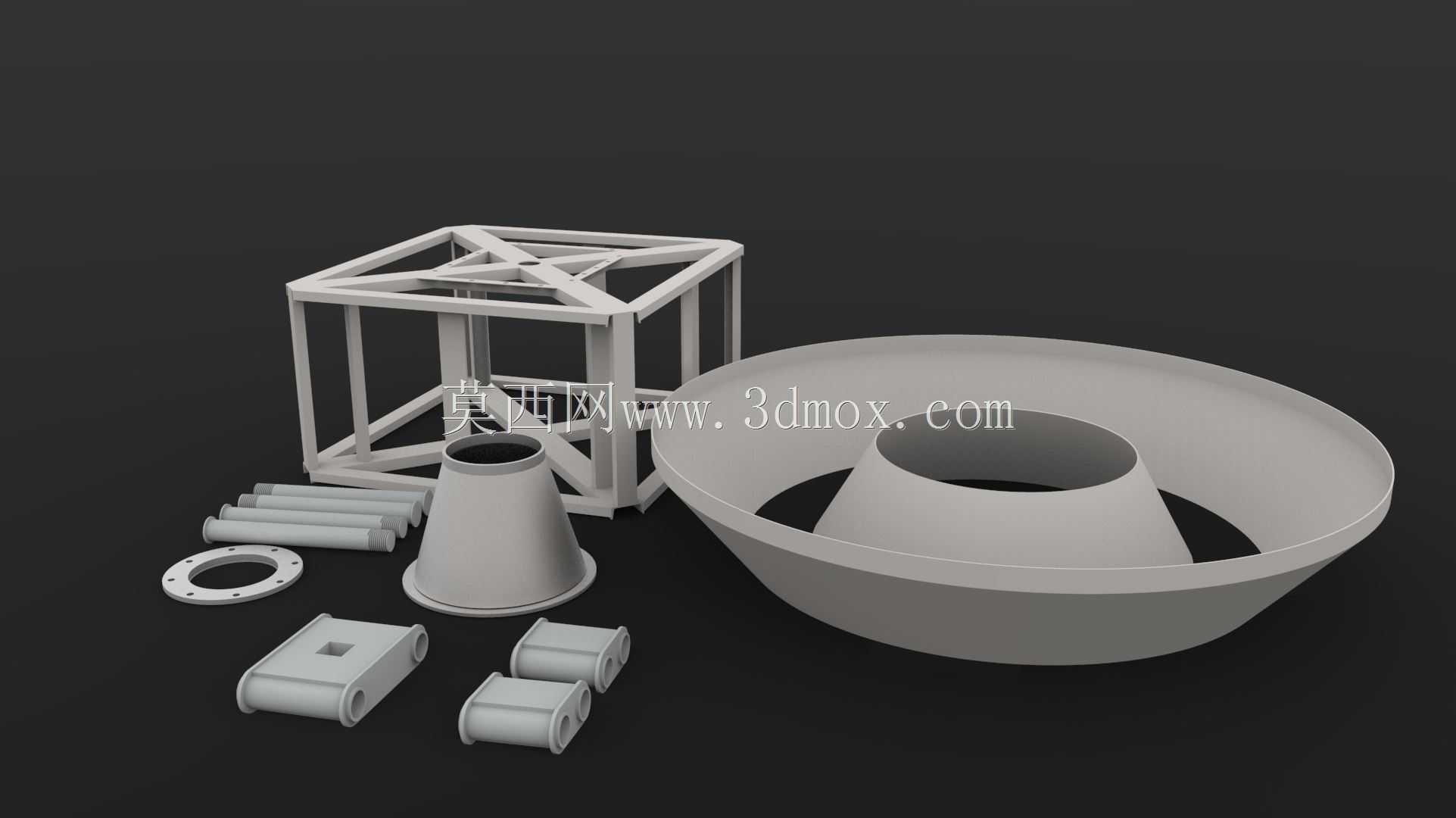

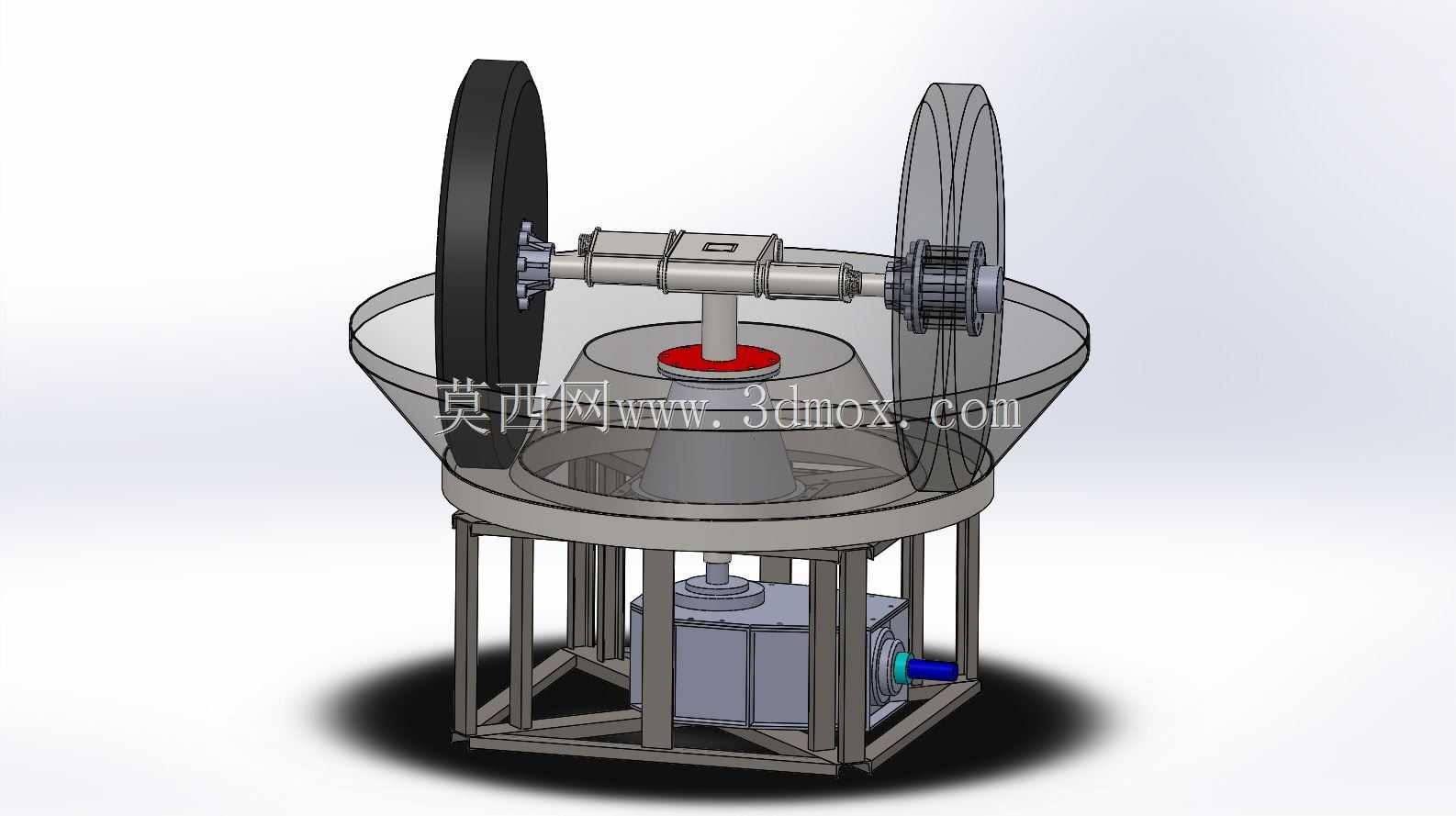

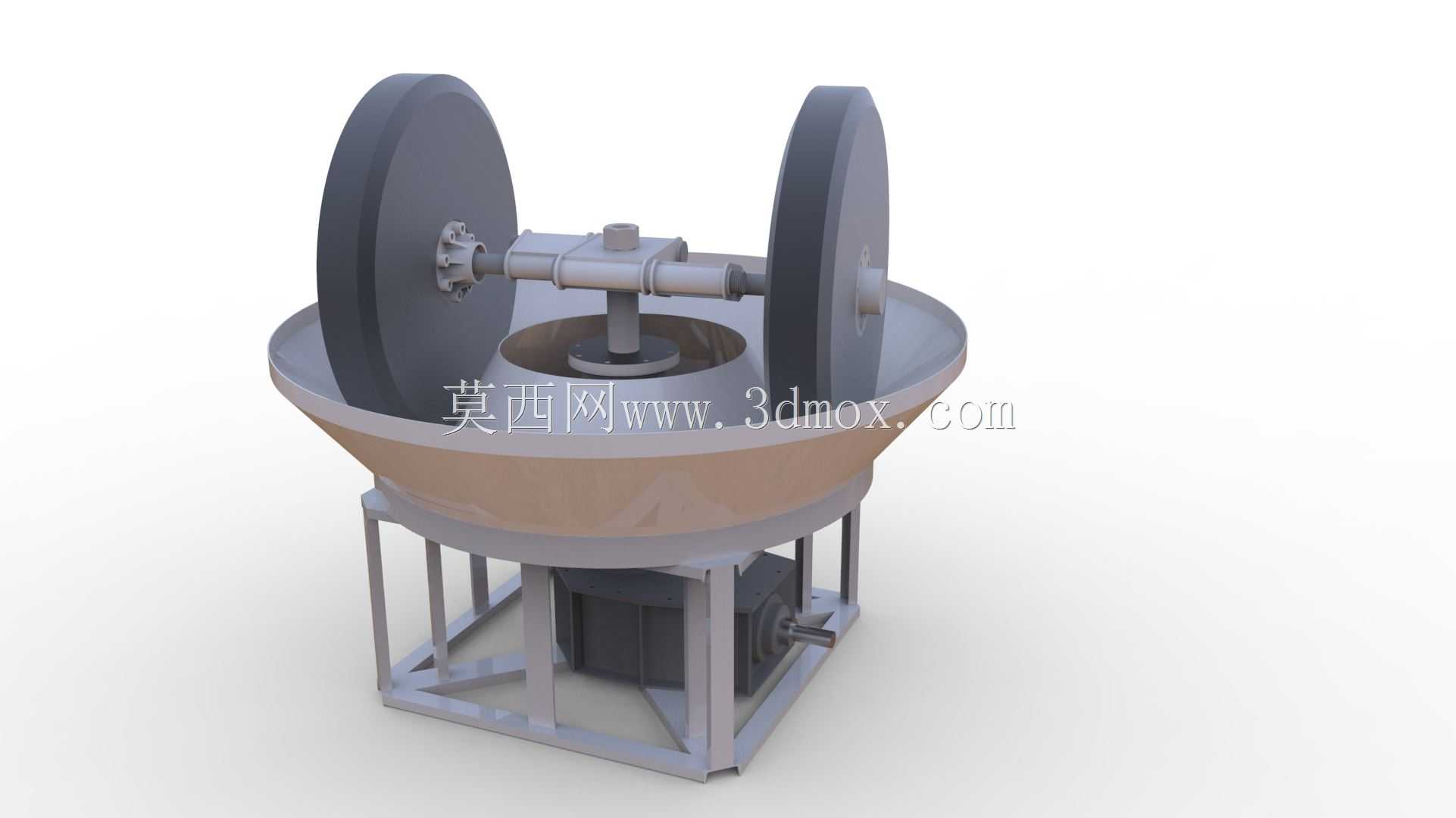

　　从结构设计逻辑来看，设备采用立式框架承载结构，底部方管焊接的机架作为整个设备的安装基准，所有功能部件都依托这个机架完成定位安装，机架底部预留了地脚螺栓安装孔，安装时需要保证机架上平面的平面度公差不超过0.1mm/m，避免后续修整轮进给时出现偏斜，导致修整量不均。设备中部的锥面定位座是核心的工件装夹结构，采用锥面自适应定位设计，针对不同内径的轮辋工件，锥面可以自动对中，无需更换定位工装即可适配一定尺寸范围内的轮类零件，定位座中心的顶紧结构采用弹性顶紧设计，工件放置到位后，顶紧杆向上伸出将工件压紧在锥面上，保证加工过程中工件不会出现周向转动或轴向窜动。

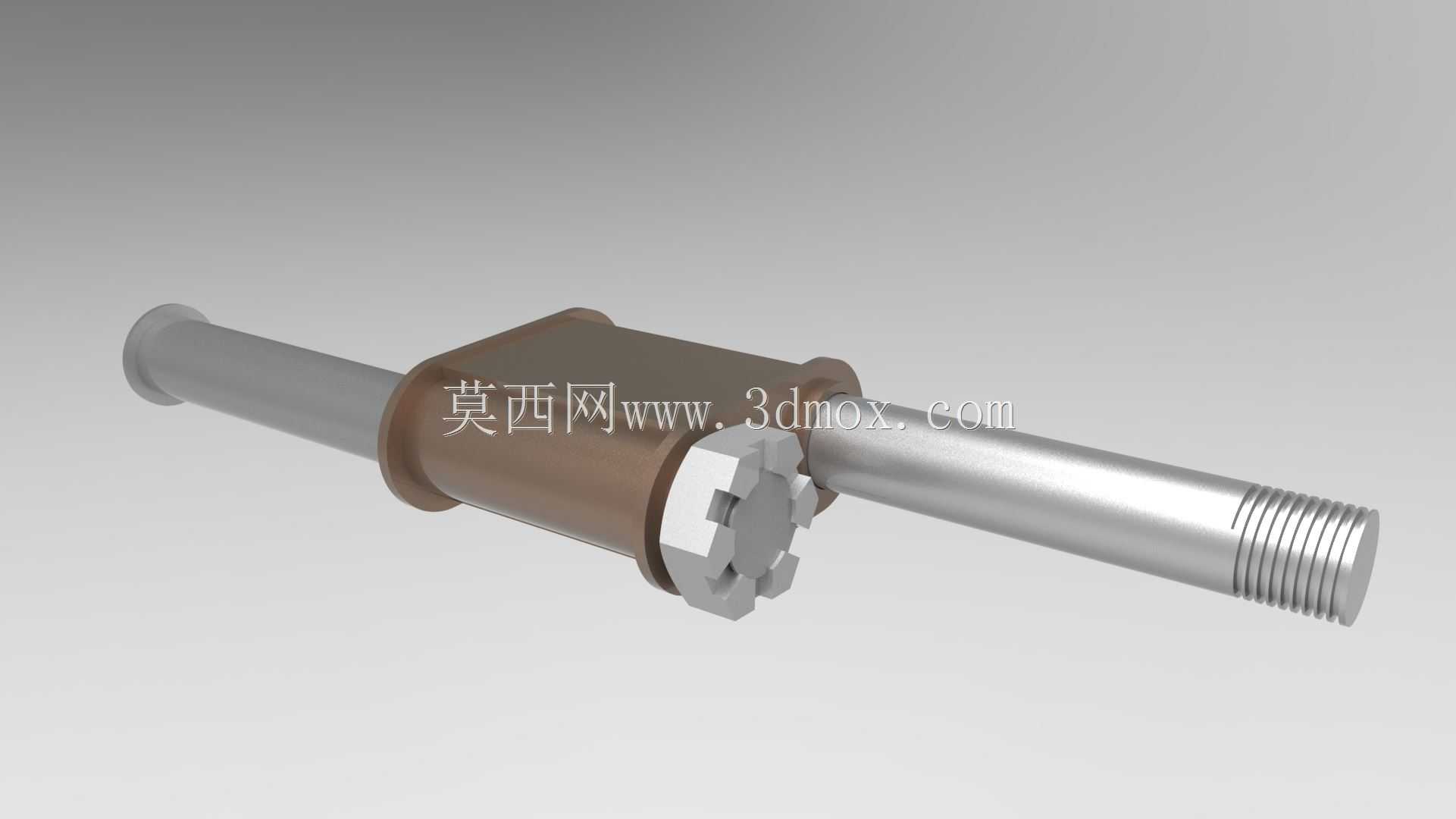

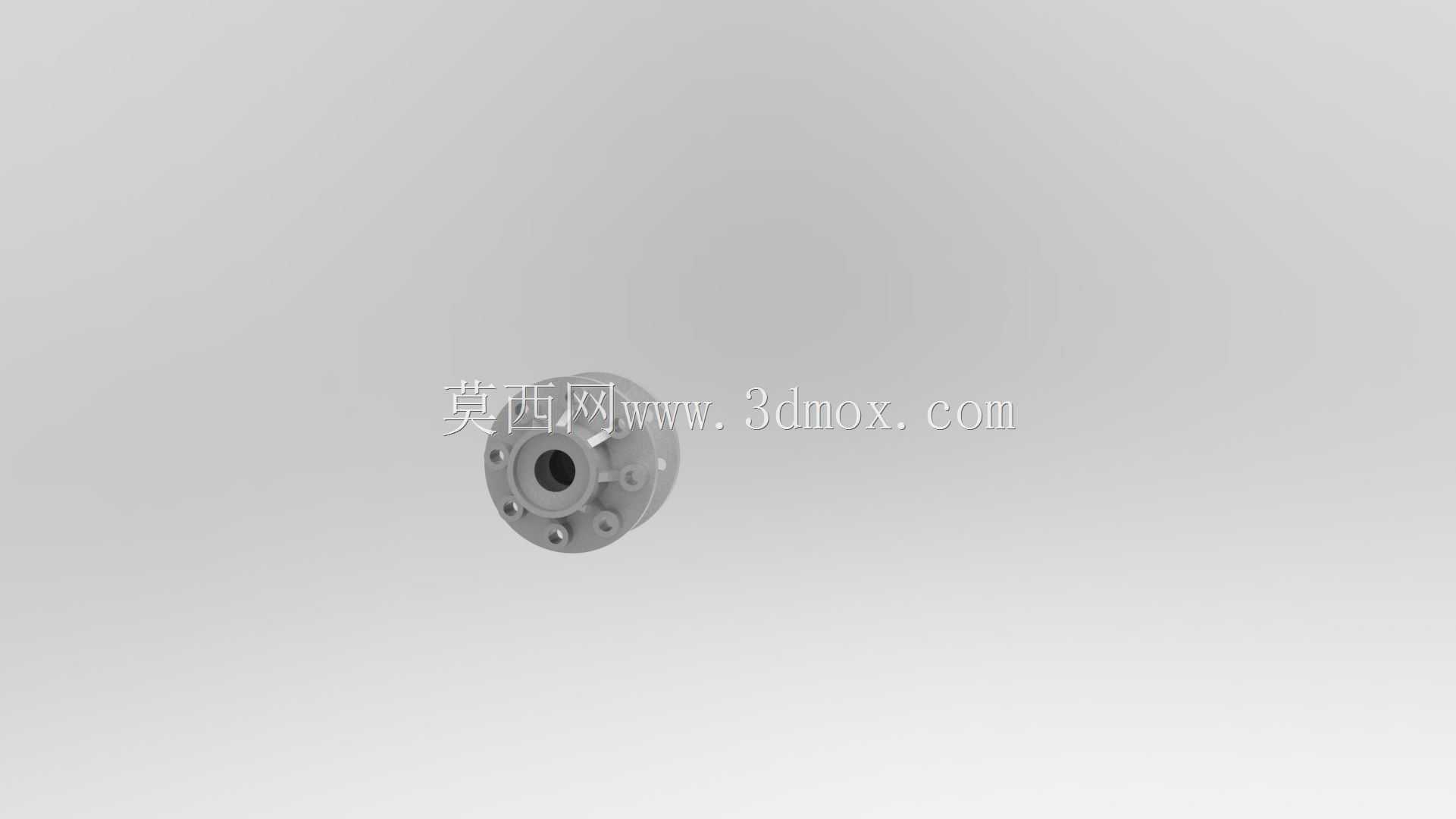

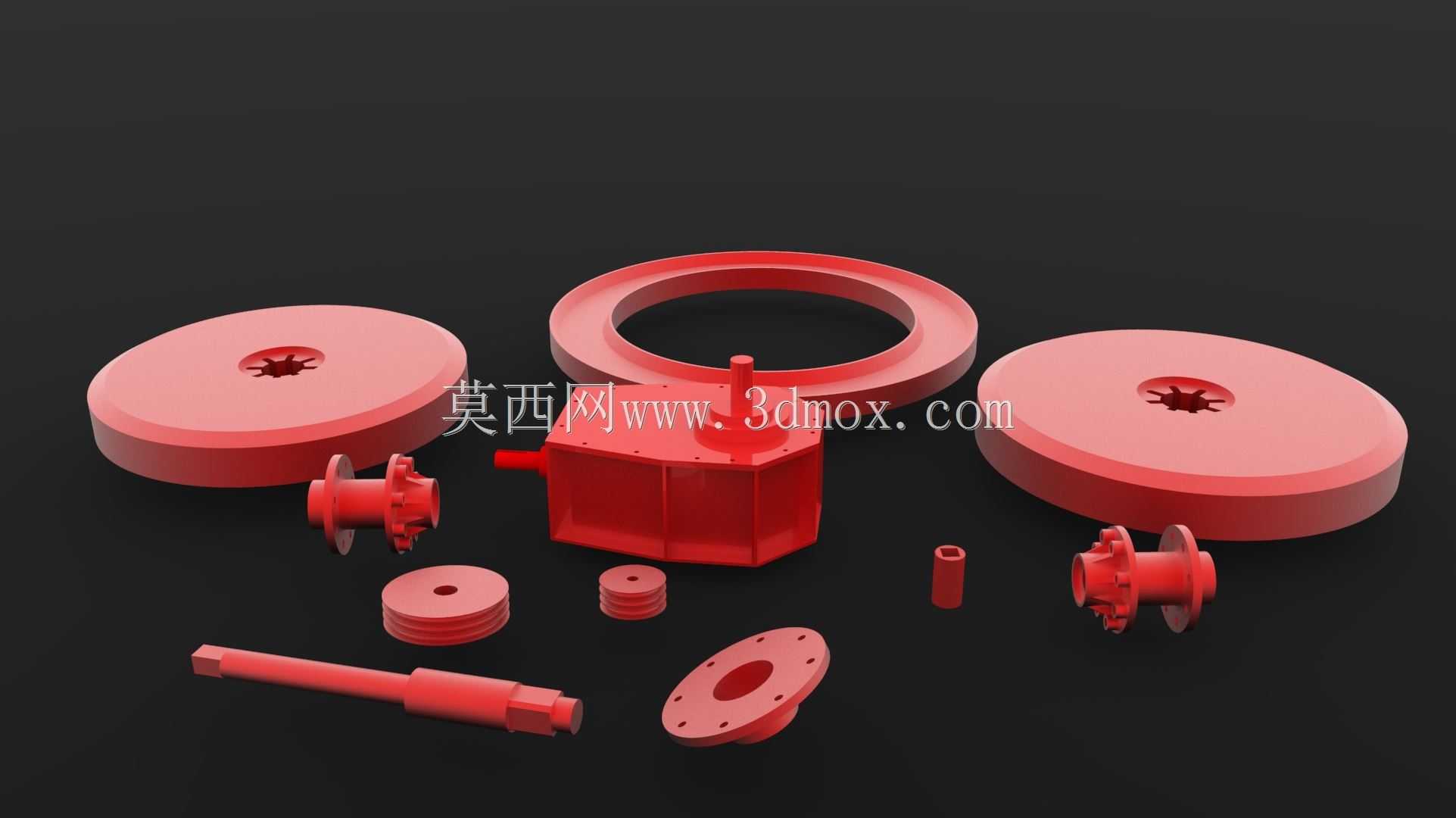

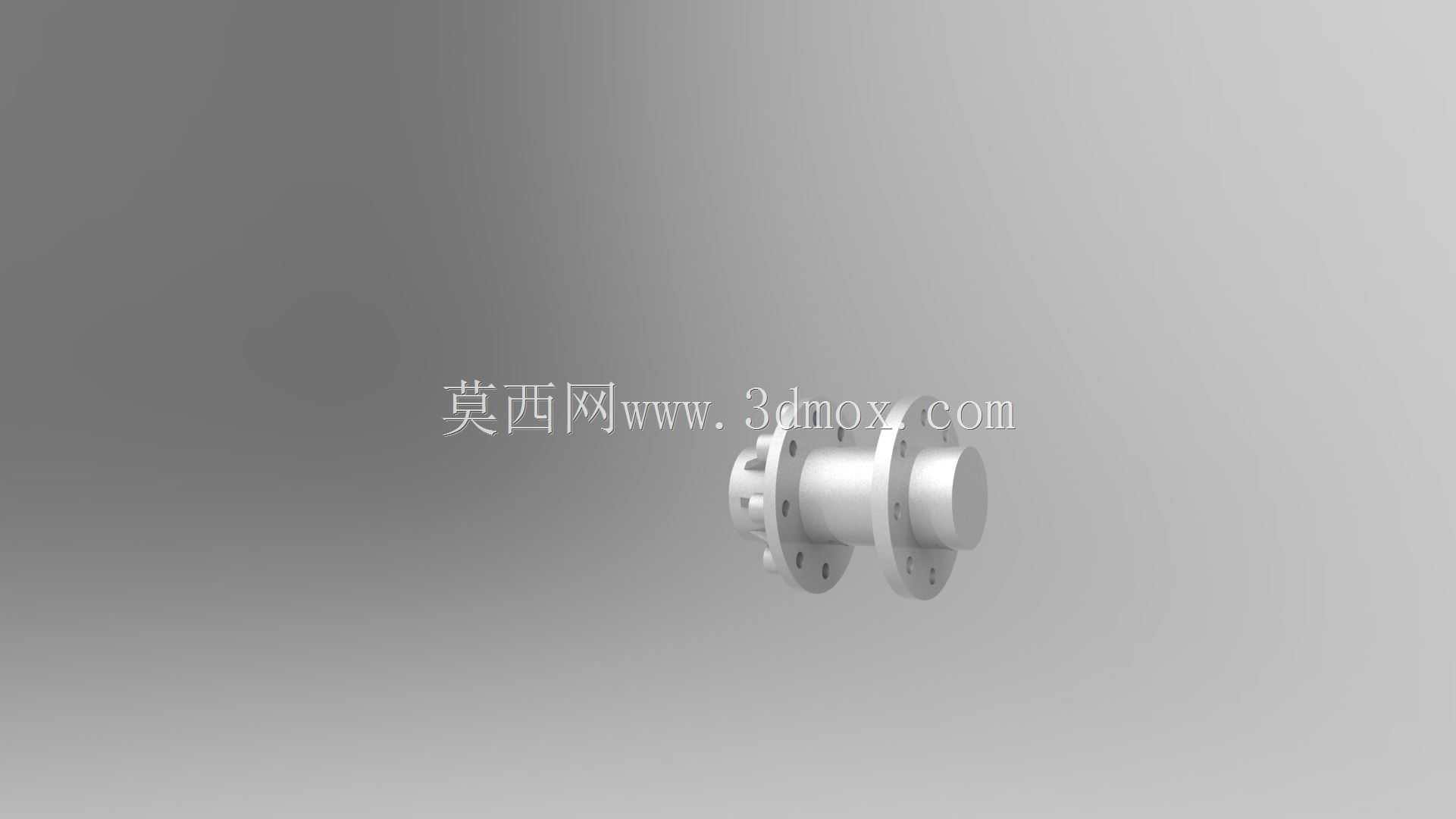

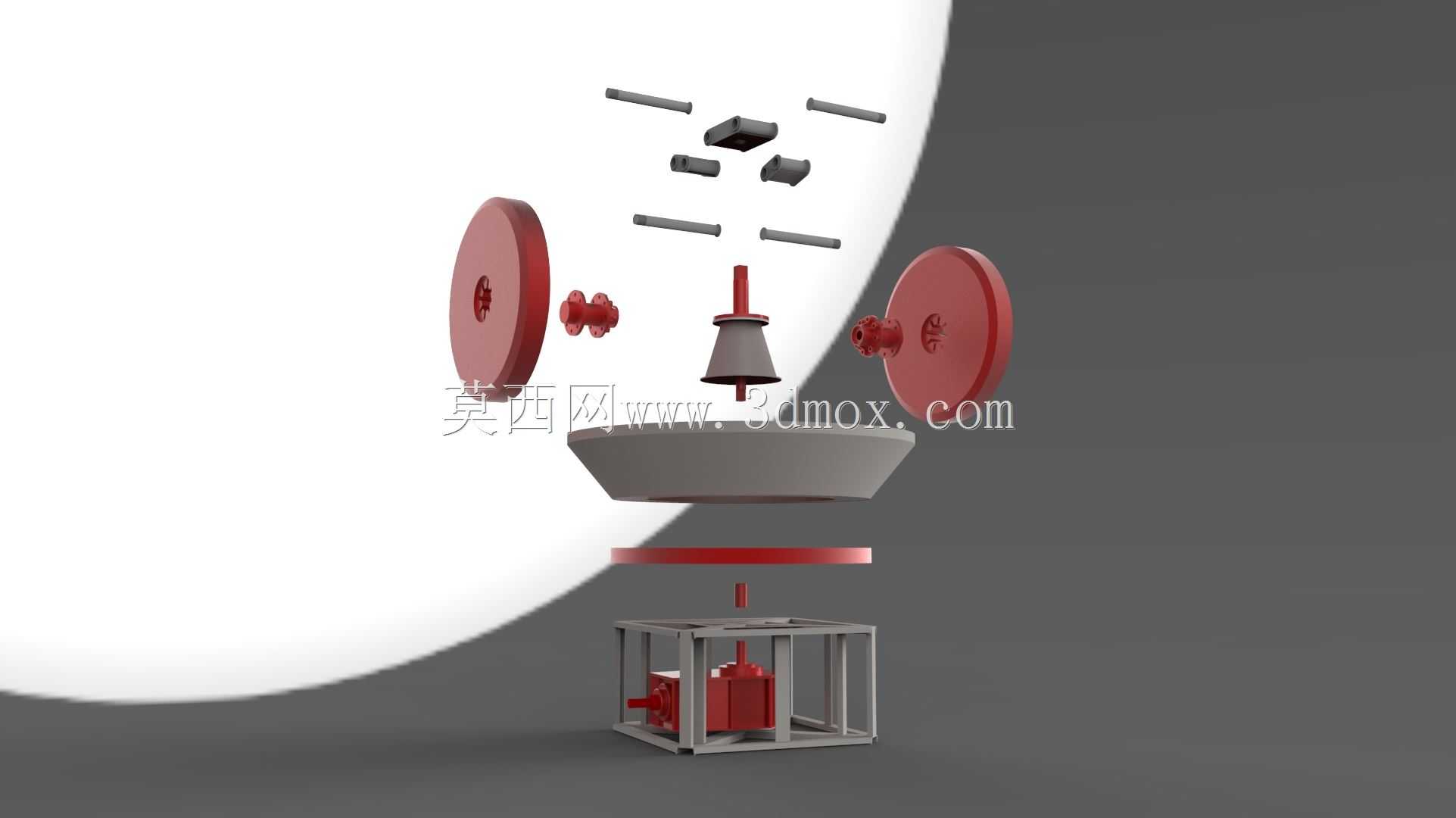

　　两侧对称布置的修整轮组件是设备的执行单元，每个修整轮都配备独立的进给导轨与驱动电机，修整轮采用红刚玉磨料材质，针对钢制轮辋的焊缝打磨有合适的切削比，两侧修整轮的进给行程独立可调，可以针对不同直径的轮类零件调整进给距离，修整轮的安装法兰设计有快拆结构，磨轮损耗到极限尺寸后可以快速更换，无需拆解整个进给组件。设备上方的分散布置的销轴类零件是修整轮防护罩的安装固定件，防护罩采用半包围结构，打磨过程中可以阻挡磨屑飞溅，同时预留了除尘接口，可对接车间集中除尘系统，避免打磨粉尘扩散。

　　从安装边界尺寸来看，设备整体占地宽度约1.8米，深度约1.2米，整机高度约2.1米，安装时需要在设备两侧预留不小于0.6米的操作与维护空间，后方预留0.4米的除尘管道与电气线路布设空间，设备总重量约1.2吨，对车间地面的承载要求不低于2吨/平方米，普通工业厂房的水泥地面即可满足安装要求。设备的驱动电机布置在机架下部的框架内部，既可以利用机架的空间减少整机占地，也能通过机架的焊接结构屏蔽部分电机运行的振动，降低打磨过程中的共振问题，电机与修整轮主轴之间采用带传动结构，传动比设置为1:1.2，可以保证修整轮有足够的切削线速度，同时带传动具备过载打滑特性，当打磨进给量过大时可以保护电机与主轴不受损伤。

　　在功能特性上，该设备采用双轮同时作业的设计，相比单轮修整设备，加工效率可以提升40%以上，两侧修整轮可以同时对轮辋两侧的焊缝进行打磨，一次装夹即可完成双侧修整作业，减少了工件二次装夹的定位误差。设备的进给导轨采用线性导轨设计，进给阻力小，定位精度高，进给手轮的刻度值设置为0.02mm，操作人员可以精准控制打磨进给量，避免修整过量导致轮辋尺寸超差。定位锥面采用耐磨铸铁材质，表面经过淬火处理，硬度达到HRC45-50，长期使用不会出现磨损凹陷，保证工件定位精度的稳定性。

　　设计过程中重点考虑了操作的便捷性，设备的操作按钮盒布置在机架侧方，高度设置为1.1米，符合站立操作的人体工程学要求，操作人员无需弯腰即可完成所有操作动作，工件吊装采用顶部吊装孔设计，车间内的轻型平衡吊即可完成工件的上下料作业，无需配备大型起重设备，适配中小型加工车间的设备配置条件。设备的润滑点都采用集中引油设计，日常维护时无需拆解设备护罩，即可在设备外部完成所有导轨、传动部件的润滑注油，降低日常维护的工作量。

　　针对实际使用中可能出现的磨屑堆积问题，设备机架下部设计为敞口结构，打磨产生的磨屑可以直接落到设备下方的集屑盘内，定期清理即可，不会在设备内部堆积造成传动部件卡滞。修整轮的主轴采用密封轴承设计，轴承端盖设置有双唇密封圈，可以阻挡磨屑进入轴承内部，延长主轴轴承的使用寿命，正常使用条件下主轴轴承的维护周期可以达到6000小时以上。
