矿用多槽浮选设备结构设计方案

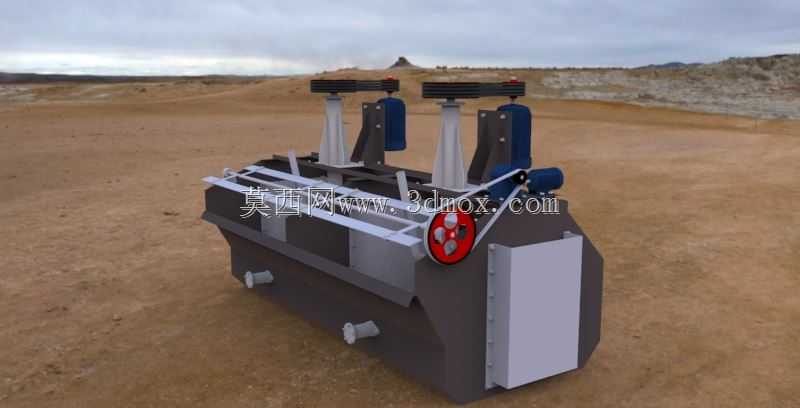

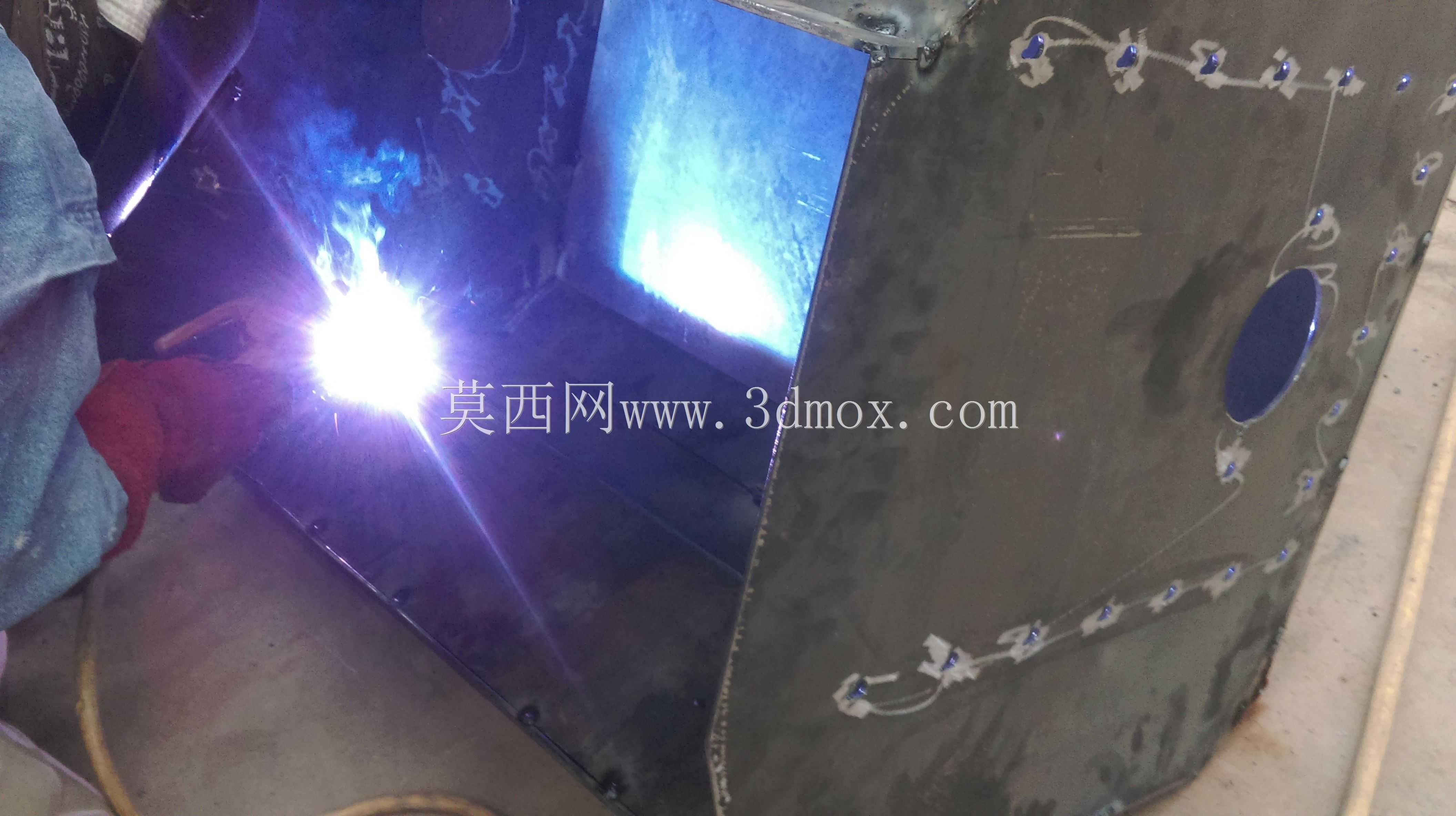

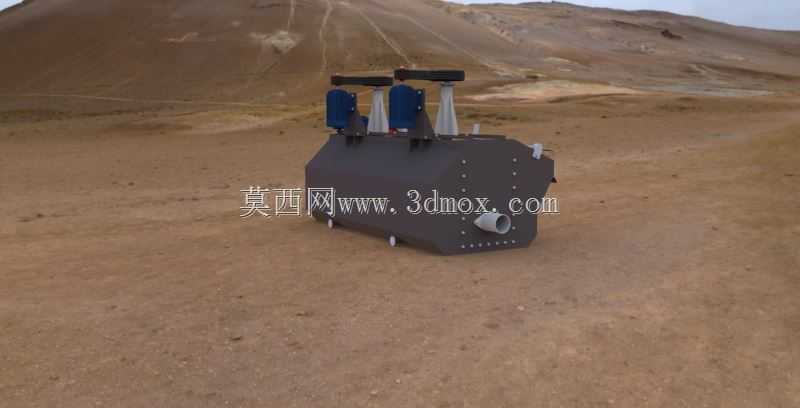

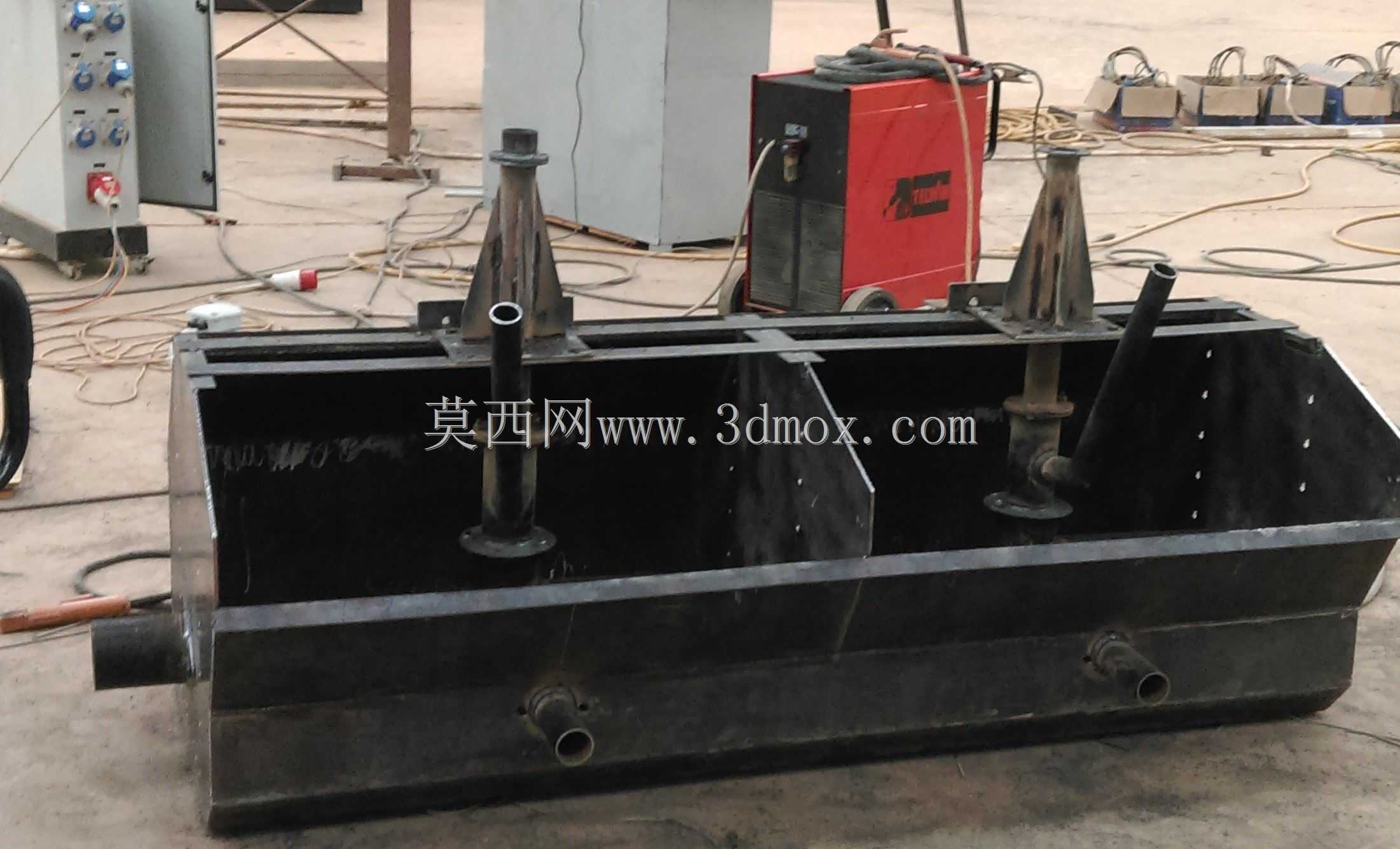

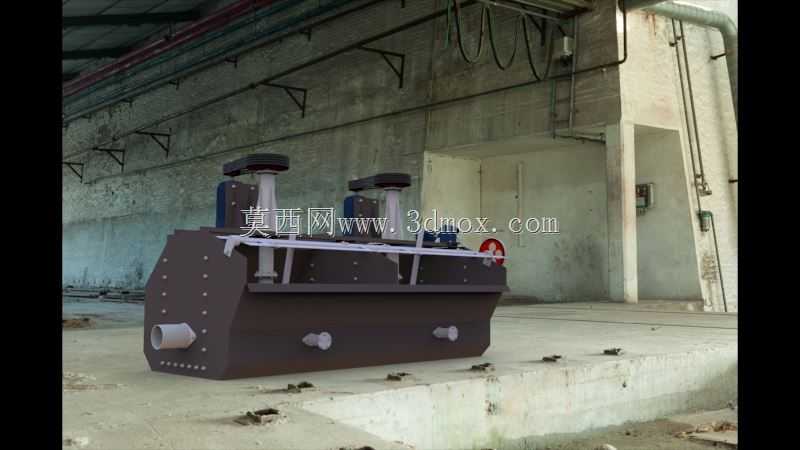

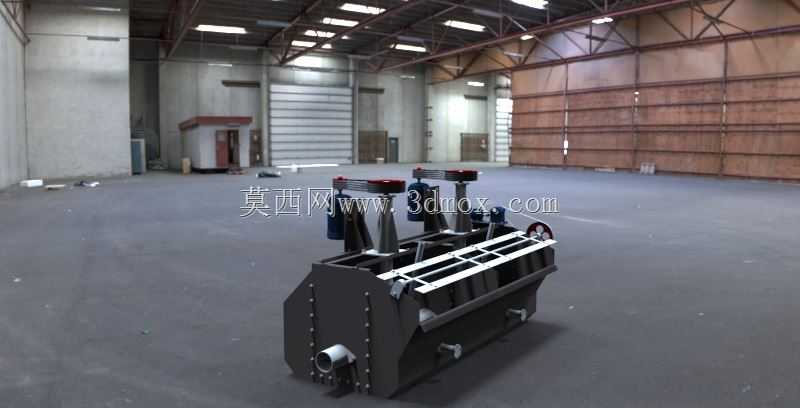

　　在有色、黑色金属及非金属矿选厂的磨矿分级作业后端，浮选设备是实现有用矿物与脉石物理分离的核心作业单元，承担着将磨矿后达到单体解离度的矿浆，通过药剂作用下的气泡携带完成目标矿物富集的关键职能。这套多槽式浮选结构采用水平串联式槽体布局，槽体之间通过中间室的矿浆流通口实现液位的连续贯通，单槽的有效容积匹配常规日处理百吨级选厂的单系列处理通量，槽体整体采用焊接钢结构框架，侧壁预留的检修人孔位置与搅拌机构的安装基座同轴度偏差控制在行业常规安装允许范围内，避免长期运转过程中搅拌轴出现偏磨问题。

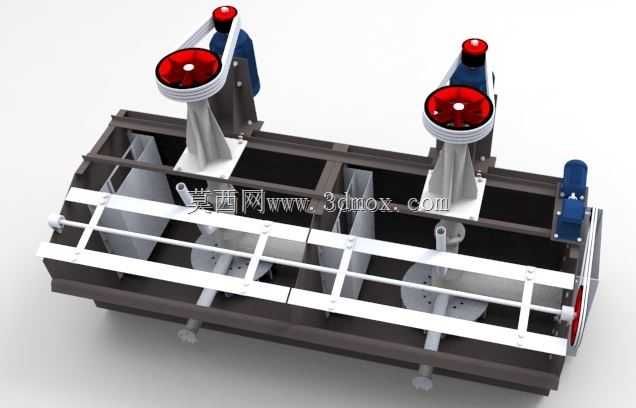

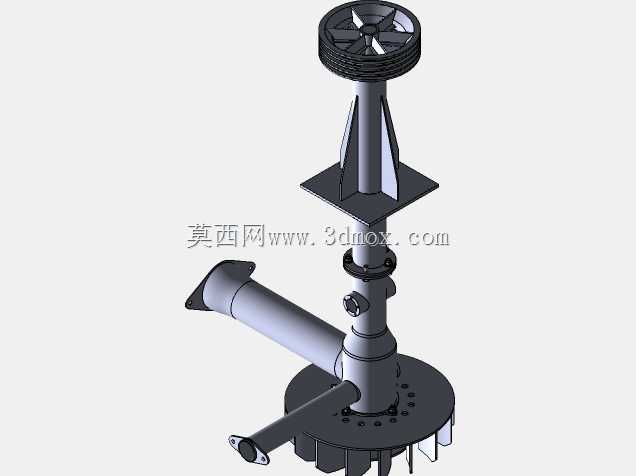

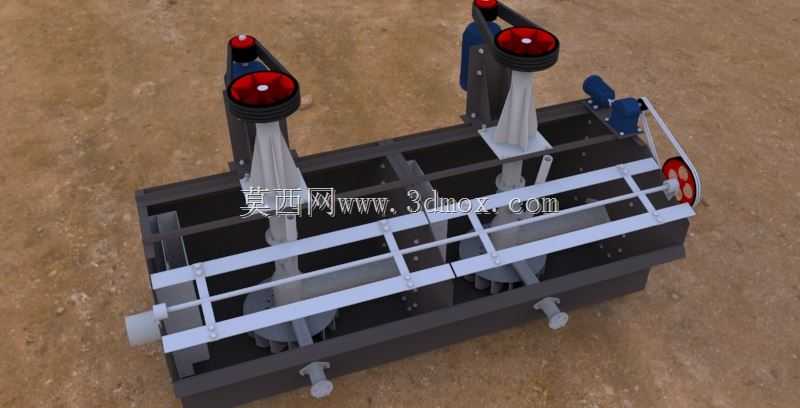

　　设备的核心搅拌充气机构采用立式悬臂轴结构，轴端的叶轮与定子间隙经过参数化匹配，既能够保证矿浆在槽内形成稳定的上下循环流态，让矿粒与药剂、气泡充分碰撞接触，又不会因叶轮线速度过高造成槽面翻花严重，导致已附着在气泡上的矿粒脱落。槽体上方的电机安装座采用可调式螺栓连接结构，可根据皮带张紧需求调整电机位置，传动部分的皮带轮外侧设置有安全防护网安装位，符合选矿车间的设备安全防护规范。槽体端部设置的刮板机构采用偏心轮驱动，刮板转速可根据浮选泡沫层厚度调整，能够平稳将槽面富集的泡沫产品刮入泡沫槽，避免刮板运转过程中对矿浆面造成过大扰动。

　　从安装边界来看，这套浮选设备的整体宽度适配选厂常规车间的跨距布局，设备基础预留的地脚螺栓孔位置与槽体底部的支撑梁一一对应，进料口设置在首槽的侧壁中下部，与前端磨矿分级环节的出料溜槽高度匹配，尾槽的尾矿排出口位置可对接后续的浓缩或过滤作业管路，泡沫槽的出口高度满足自流输送的坡度要求，无需额外增设泡沫泵即可实现精矿泡沫的自流输送。槽体内部设置的稳流板采用可拆卸式螺栓固定，长期运转出现磨损后可直接在停机状态下更换，无需对整体槽体进行动火作业，大幅降低现场检修的工作量与停机时间。

　　设计过程中针对不同矿种的浮选需求，对叶轮的叶片角度、定子的循环孔面积做了参数化预留，可根据实际处理的矿浆浓度、矿物粒度特性调整充气量与搅拌强度，比如处理粗粒级矿物时可适当提高叶轮转速，增强槽内矿浆的悬浮能力，避免粗粒矿物沉槽；处理细粒级矿物时可适当降低转速，减少矿浆的湍流强度，提高细粒矿物与气泡的附着概率。槽体顶部的操作平台预留了药剂添加管的安装位置，可根据浮选工艺要求在不同槽位添加捕收剂、起泡剂、调整剂，实现各浮选槽的作业功能分区，比如首槽可作为粗选作业快速浮出易浮矿物，后续槽体作为扫选作业回收难浮矿物，灵活适配不同的浮选工艺流程配置。

　　设备的外露转动部件均考虑了选矿车间高湿、高粉尘工况的防护需求，轴承座采用密封式结构，可避免矿浆溅入造成轴承损坏，润滑点的位置设置在便于日常巡检加注润滑脂的位置，无需操作人员在设备运转时靠近转动部件即可完成日常维护作业。槽体的内壁可根据处理矿物的磨损特性，选择衬耐磨橡胶或者耐磨陶瓷片，进一步延长槽体的使用寿命，降低全生命周期的维护成本。
