航空异形多通导流管路结构设计

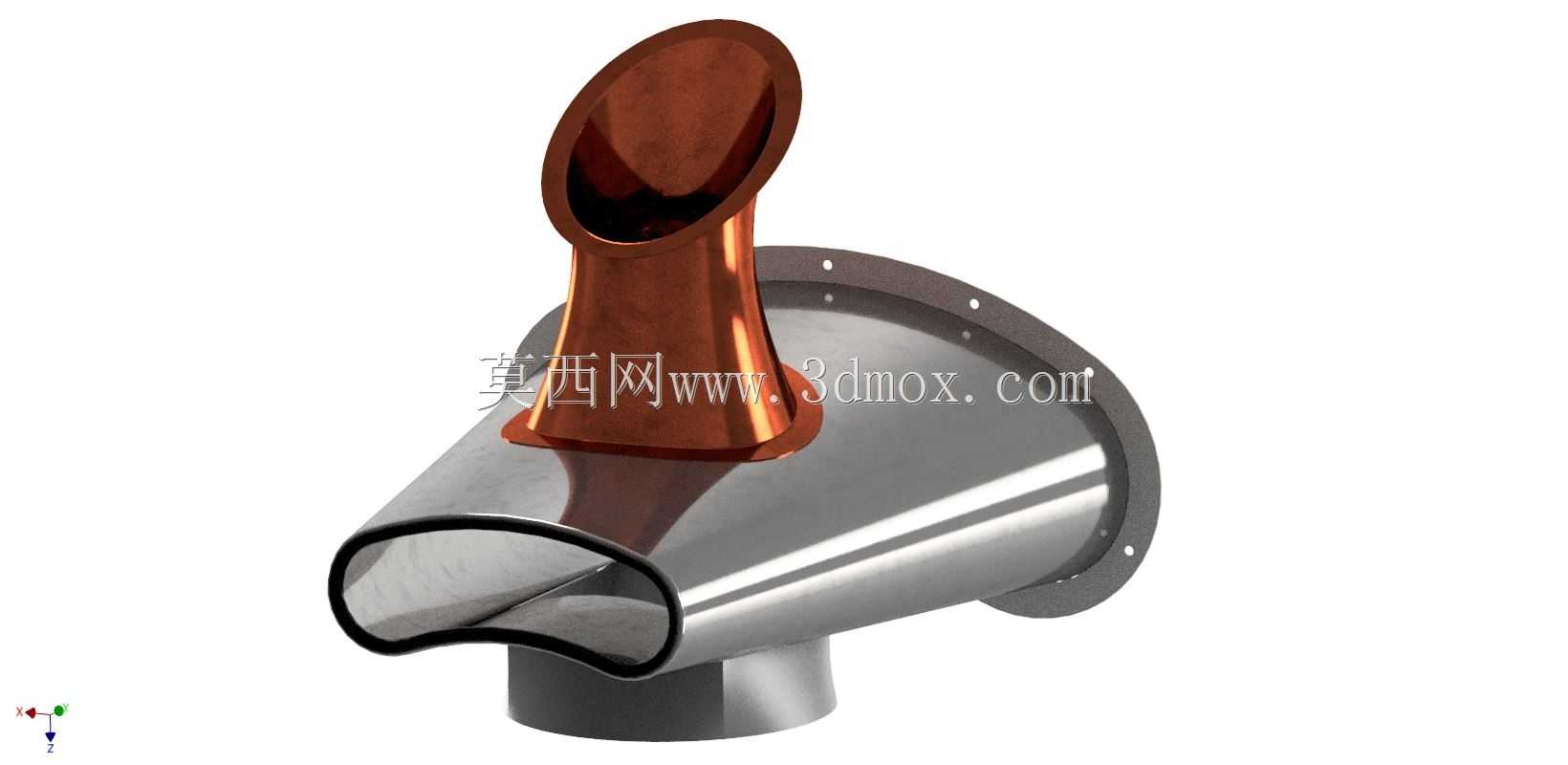

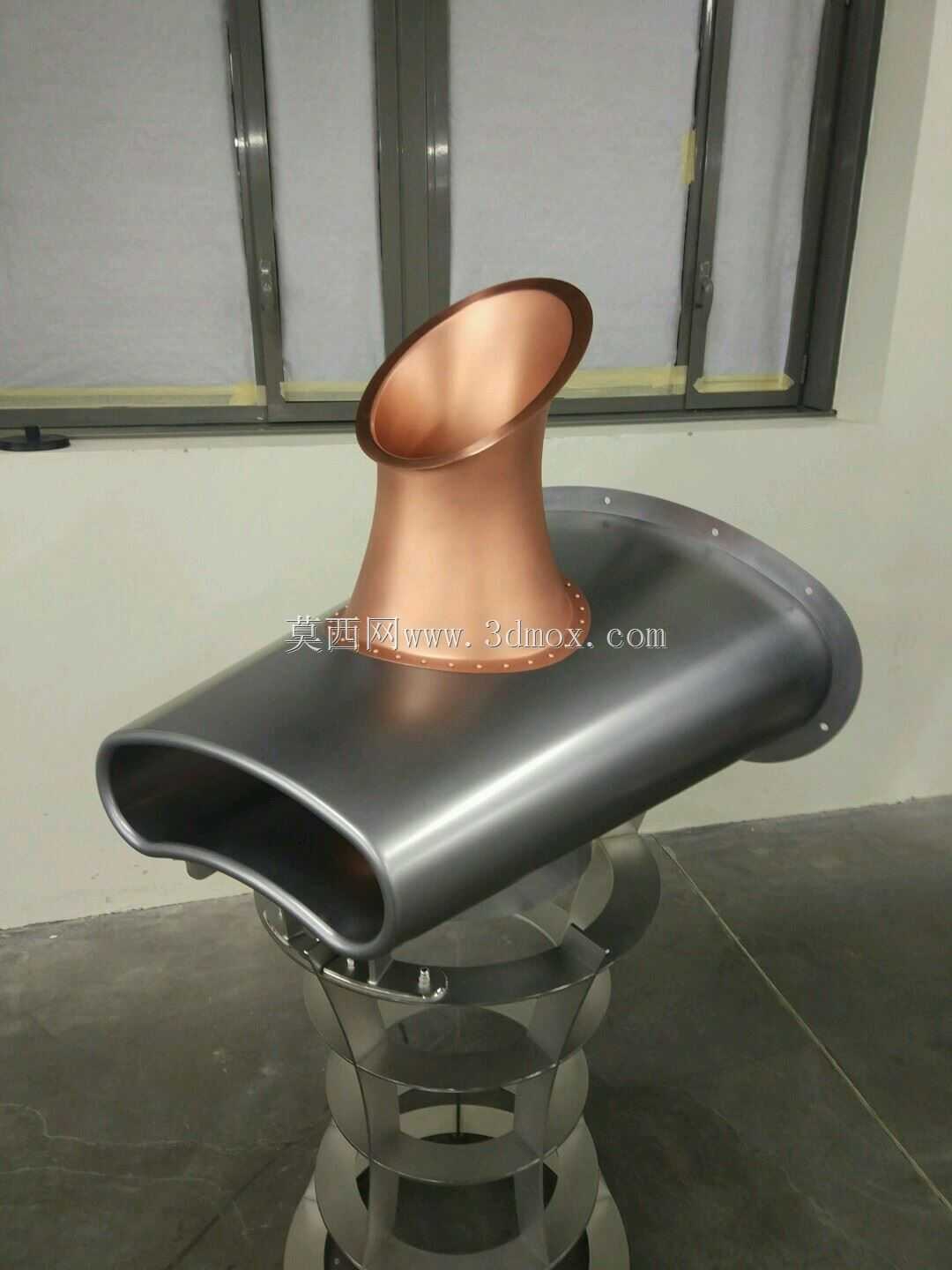

　　该异形导流管路主要应用于航空动力系统的气路输送环节，承担特定工况下多支路气流的汇流、转向与导流输出功能，适配航空设备舱内紧凑空间下的管路布局需求，可在高温、高流速气流持续冲刷的工况下保持结构稳定性，减少气流在管路转向处的压损与紊流产生。从结构设计逻辑来看，整体采用多通异形腔体结构，主腔体为带法兰安装边的变径筒段，法兰安装边沿周向均匀布置安装孔，用于与机载设备的对应安装面实现刚性密封连接，安装边的厚度与孔位间距经过匹配校核，可满足航空场景下的振动耐受要求，避免长期受载出现连接松动或密封失效问题。主腔体上延伸出两个不同朝向的导流支管，其中一个支管为斜向向上的椭圆截面出口，出口端面做了切边处理，与主腔体的衔接位置采用大曲率圆角过渡，

　　避免气流在转角处形成涡流区，该支管的内壁做了顺滑抛光处理，可降低气流沿程阻力；另一个支管为朝向侧下方的异形扁口出口，出口轮廓为非规则的类椭圆扁形结构，适配下游设备的特定接口尺寸，该支管与主腔体的衔接处同样采用渐变过渡结构，保证流道截面变化平缓，不会出现气流突变引发的振动噪声。设计过程中优先考虑了空间安装边界的适配性，整体管路的外轮廓尺寸严格控制在对应设备舱的预留安装空间内，各支管的朝向角度经过多轮布局校核，既保证与上下游管路的对接无干涉，也预留了足够的安装操作空间，方便现场装配时的紧固件操作与密封件安装。材质选择上适配航空工况的使用要求，不同部位采用差异化的表面处理方式，导流支管部位采用耐高温的金属材质，表面做抗氧化处理，

　　可承受高温气流的长期冲刷，主腔体部位采用高强度轻质金属材质，在保证结构强度的前提下尽可能降低整体重量，符合航空设备的轻量化设计要求。流道设计阶段经过多轮流场仿真验证，对各转角处的曲率半径、截面变化率做了反复优化，确保气流在管路内的流动阻力控制在设计阈值内，避免出现局部压损过大影响下游设备进气效率的问题，同时针对管路的固有频率做了校核，避开动力系统的常用振动频率区间，防止工作过程中出现共振引发的结构疲劳损坏。安装接口的尺寸公差严格执行航空管路的连接标准，法兰安装面的平面度、各安装孔的位置度都有明确的精度要求，保证与对接面安装后可实现可靠密封，不会出现气体泄漏问题；各支管的出口端面也做了对应的密封结构设计，可适配不同形式的管路接头，

　　满足不同连接场景的使用需求。该管路结构在设计时还考虑了维护便利性，整体无复杂的内嵌结构，管路内壁光滑无死角，日常维护时可顺利完成内部清洁与检查，法兰连接的形式也方便管路出现损伤时的快速拆卸更换，减少设备维护的停场时间。
