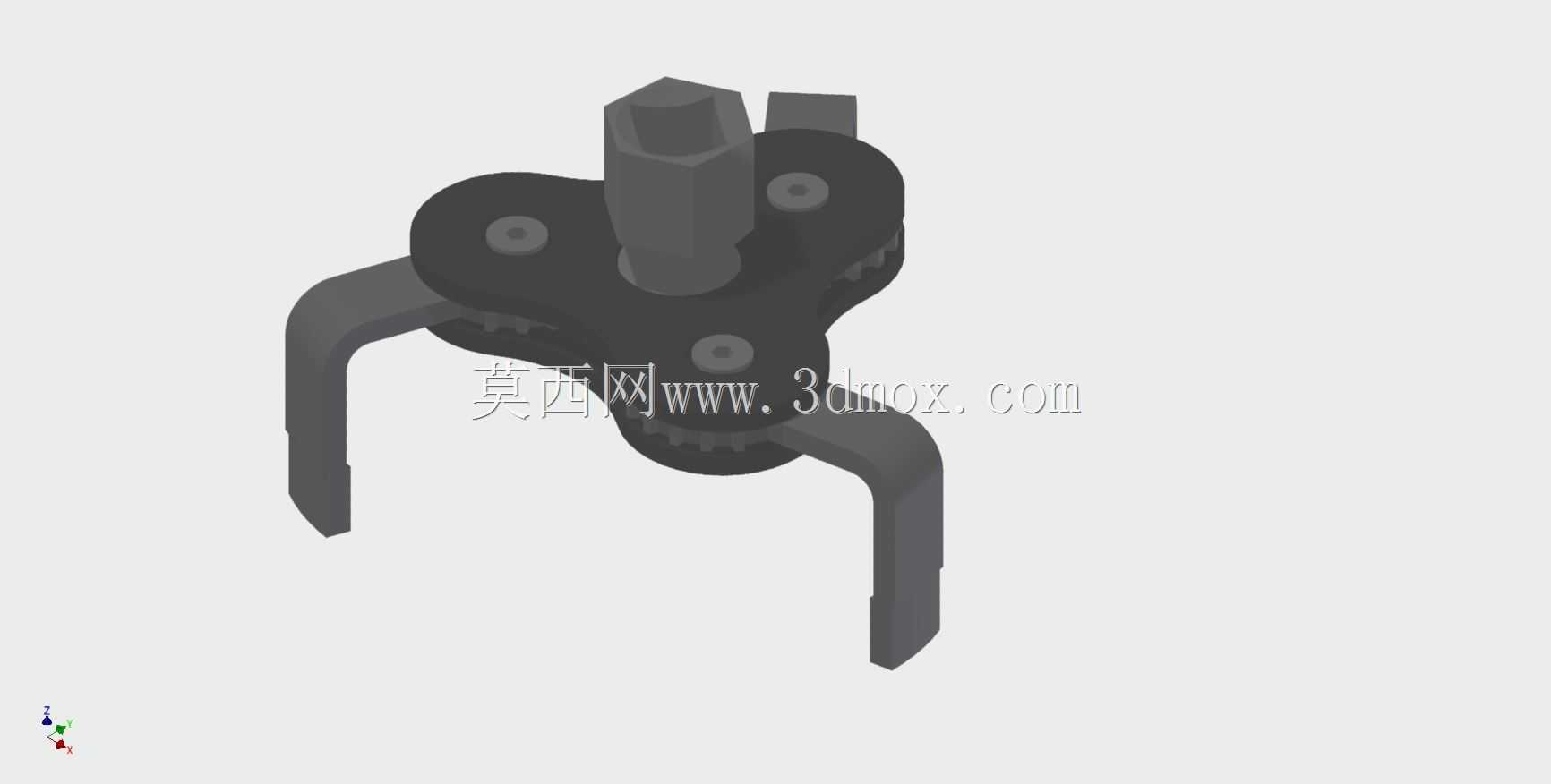

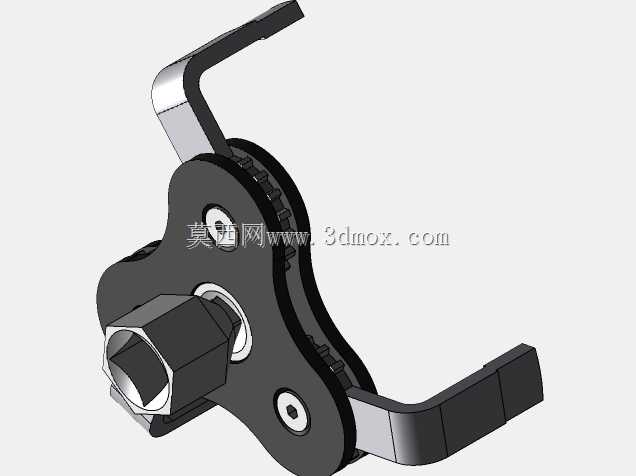

带爪链式机油滤清器拆装扳手结构

　　轻型商用车以及小型农用机械配套的旋装滤规格，不用在工位上备多把不同尺寸的固定扳手，能减少工具收纳的空间占用，也降低了找错工具的时间成本。三个定位爪的表面做了条纹滚花处理，不是光滑的金属接触面，当卡爪抵住滤清器端面的时候，滚花纹路能嵌入滤清器外壳的注塑或冲压防滑纹路里，哪怕是之前被拧得过紧、表面沾有机油油污的旧滤清器，也能提供足够的咬合摩擦力，不会出现施力时扳手滑脱的情况，这一点在冬季低温环境下维保尤其重要——低温下金属表面的油污黏度上升，普通光滑卡爪的摩擦力会大幅下降，很容易打滑刮伤手或者损坏周边的发动机管路。在扳手的施力端，也就是结构的顶部位置，设计了兼容两种驱动方式的接口，既可以用3/8规格的棘轮扳手驱动，也能直接用19mm的开口扳手或者套筒施力，适配不同机修师傅的操作习惯，也能应对不同机舱的布局空间：如果滤清器周边的管路密集，操作空间狭小，就可以用接杆搭配3/8棘轮扳手在侧面施力；如果滤清器安装位置开阔，需要更大的拆卸扭矩，就可以直接用19mm开口扳手加力杆操作，不用额外搭配转换接头。从结构设计的逻辑来看，这款扳手没有采用复杂的多连杆调节结构，而是用链式抱紧结构配合弹性定位爪实现自适应调节，链条的每一节铰接点都能灵活转动，当把扳手扣在滤清器外壳上时，链条会自动顺着滤清器的外圆轮廓贴合，三个定位爪在弹簧力的作用下自动抵住滤清器的端面，不需要手动逐个调节卡爪位置，单手握持就能完成对位，另一只手可以直接持扳手施力，在商用车维保、乘用车快修以及小型工程机械日常养护场景里，机油滤清器的拆装一直是机修工位上重复度极高的操作，不同车型、不同排量的发动机配套的机油滤清器外径差异较大，传统的固定式滤清器扳手适配范围窄，遇到外壳变形、安装扭矩过大的旧滤清器时，很容易出现打滑甚至啃坏滤清器外壳的问题，反而增加维保耗时。这款带爪的链式滤清器拆装结构，正是针对这类维保痛点做的结构优化，区别于普通无定位的链式扳手，它在链式抱紧结构的基础上增加了三个定位爪，能在抱紧滤清器外壳的同时卡入滤清器端面的防滑筋位，避免施力过程中链条打滑偏移。从实际使用的适配边界来看，它能覆盖直径76mm到110mm的常规旋装式机油滤清器，这个尺寸区间基本覆盖了绝大多数家用乘用车、

　　单人操作就能完成滤清器的拆装，不需要额外的助手辅助固定。考虑到机修场景里工具经常会接触机油、柴油等腐蚀性介质，整个结构的金属部件都做了防锈处理，链条的铰接间隙也预留了足够的容污空间，哪怕链条缝隙里卡了少量油泥、铁屑，也不会出现铰接卡滞的问题，日常维护只需要用完之后擦去表面油污即可，不需要频繁拆解上油保养。在安装新滤清器的时候，这款结构也能适用，因为链式抱紧的力度可以通过施力大小控制，不会像固定式牙式扳手那样容易把新的滤清器外壳拧变形，定位爪的滚花接触是端面受力，不会刮伤滤清器外壳的漆面，也不会因为抱紧力过大导致滤清器壳体变形损坏内部的滤纸密封结构，能避免安装后出现滤清器漏油的问题。很多新手机修师傅在换机油的时候容易出现两个极端，

　　要么是怕漏油把滤清器拧得过紧，下次保养的时候拆不下来，要么是拧的力度不够导致行驶中漏油，这款扳手的施力端是标准方驱接口，可以搭配定扭扳手使用，能精准控制安装扭矩，刚好符合主机厂要求的滤清器安装扭矩规范，不会出现过紧或过松的问题。从结构的受力路径来看，当施加拆卸扭矩的时候，三个定位爪首先承受周向的剪切力，把扭矩传递到滤清器端面，链条主要承受径向的抱紧力，让卡爪始终贴紧滤清器端面不会脱出，这种受力分配比普通纯链式扳手更合理，纯链式扳手所有的扭矩都靠链条和滤清器外壳的摩擦力传递，一旦表面有油就容易打滑，而这款结构把周向受力转移到了端面的卡爪上，链条只需要提供足够的径向贴合力，不需要承担全部的扭矩传递，所以整体的结构强度冗余更大，

　　哪怕遇到常年没拆过、锈蚀严重的滤清器，也能顺利拧下来，不会出现链条断裂或者扳手变形的问题。在实际的工位测试里，面对表面沾满油泥、外径接近110mm上限的大尺寸柴油滤清器，这款结构也能顺利卡合，三个卡爪均匀分布在滤清器端面，施力的时候受力均匀，不会出现偏载导致滤清器外壳被捏扁的情况，而普通的三爪固定式扳手遇到这个尺寸的滤清器就会因为张开角度不够无法卡合，普通链式扳手则会因为摩擦力不够反复打滑。另外它的整体外形尺寸比较紧凑，总长度不超过150mm，哪怕是在横置发动机的机舱里，滤清器靠近防火墙的位置，也能伸进去完成卡合操作，不会因为本身体积过大被周边的进气管、水管挡住，这一点比很多体积庞大的万能滤清器扳手实用性更强——很多所谓的万能扳手虽然适配尺寸范围大，但本身结构臃肿，在狭小的机舱里根本放不进去，只能用在安装位置开阔的工程机械设备上，没法适配家用车的维保需求。
