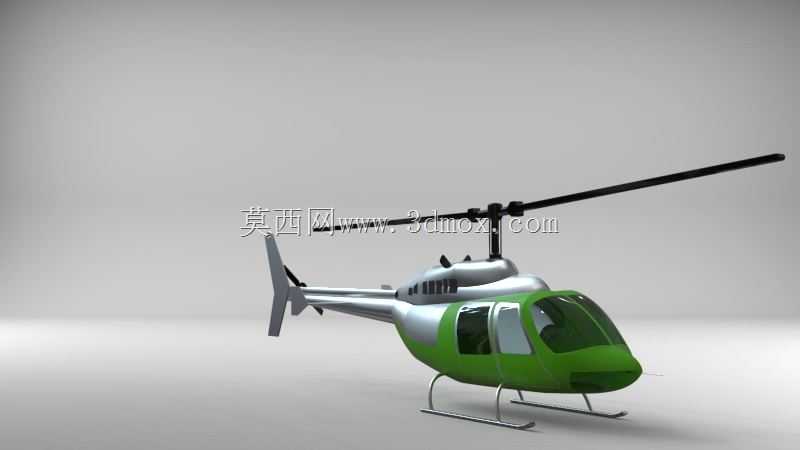

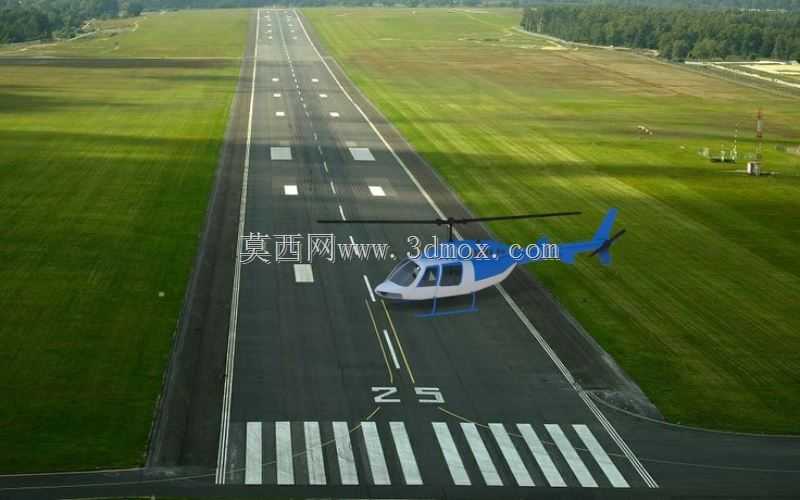

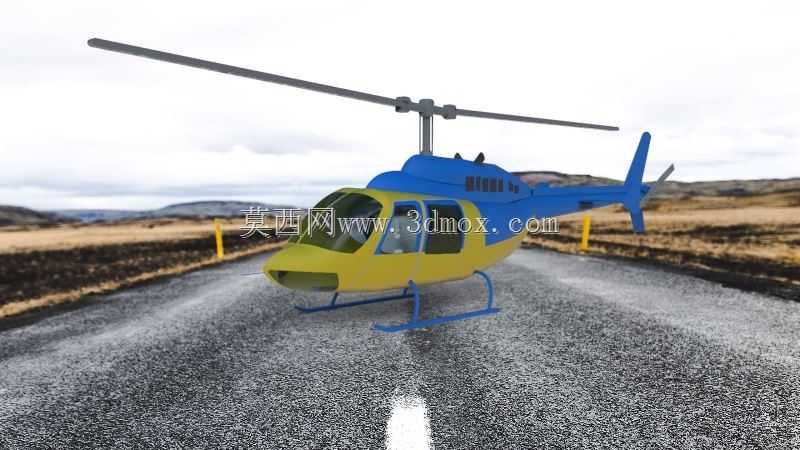

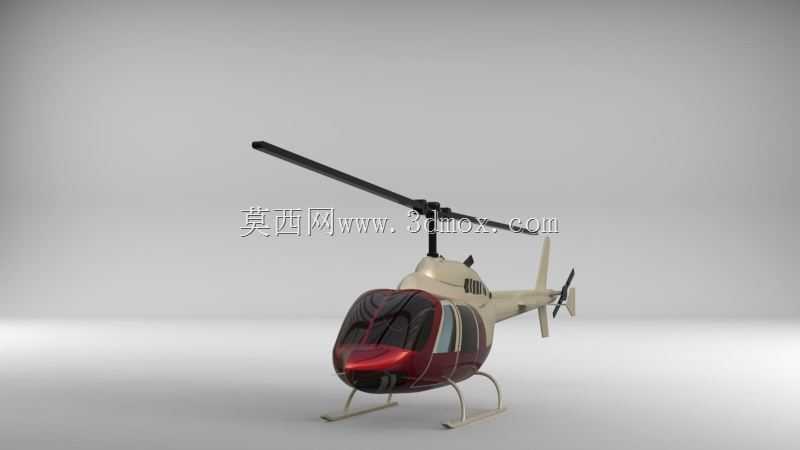

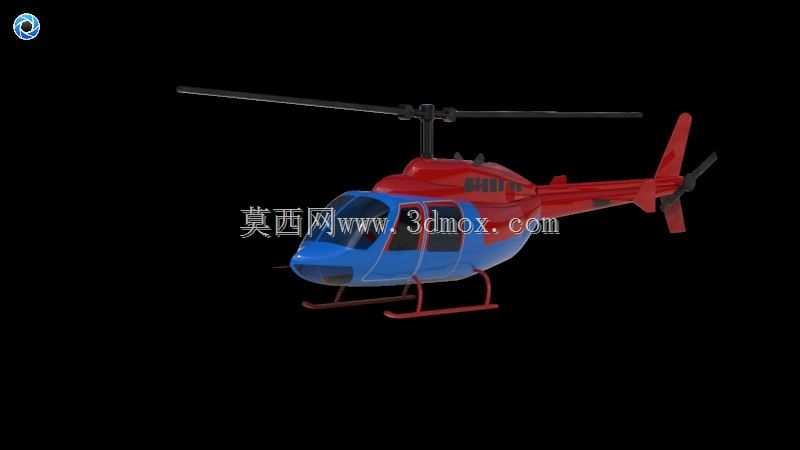

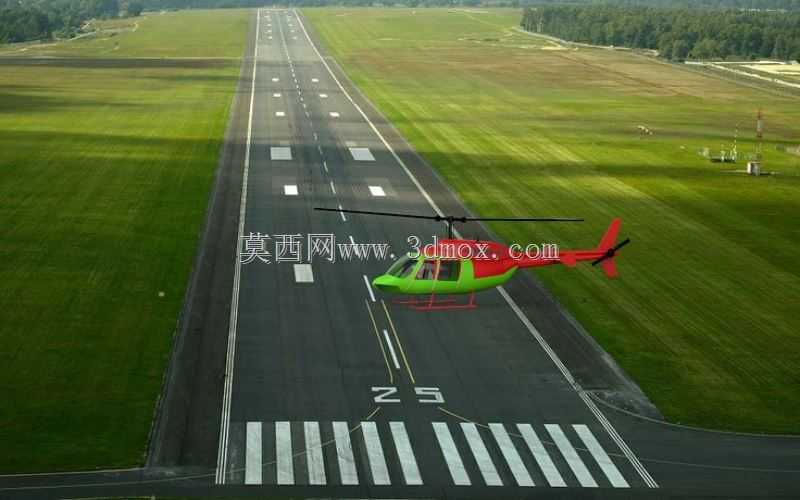

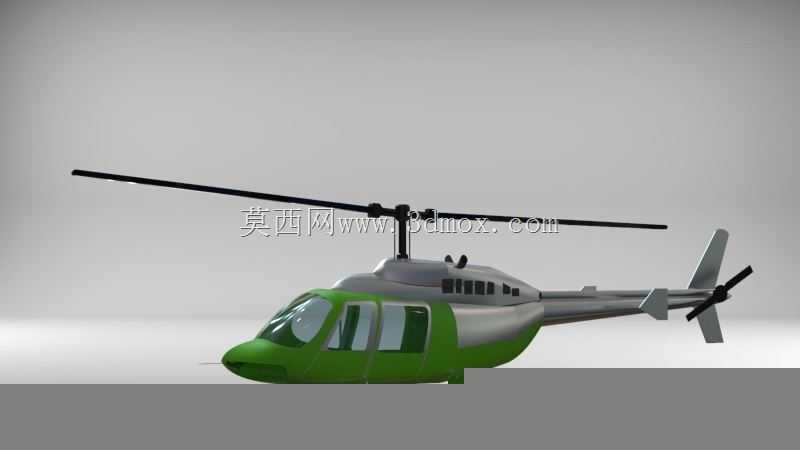

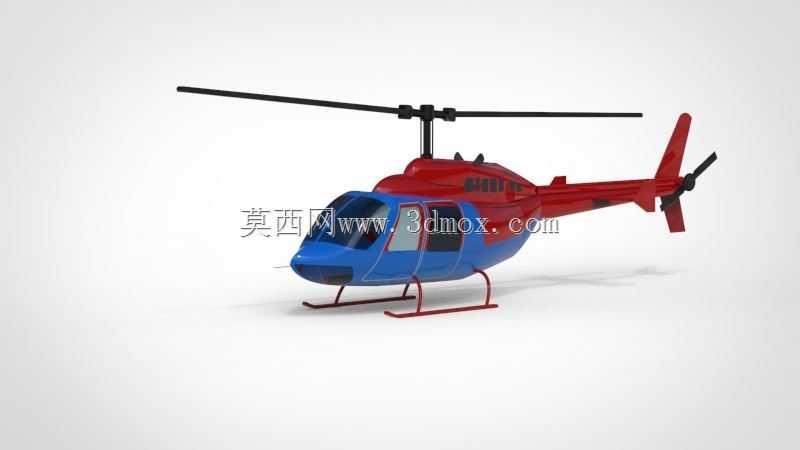

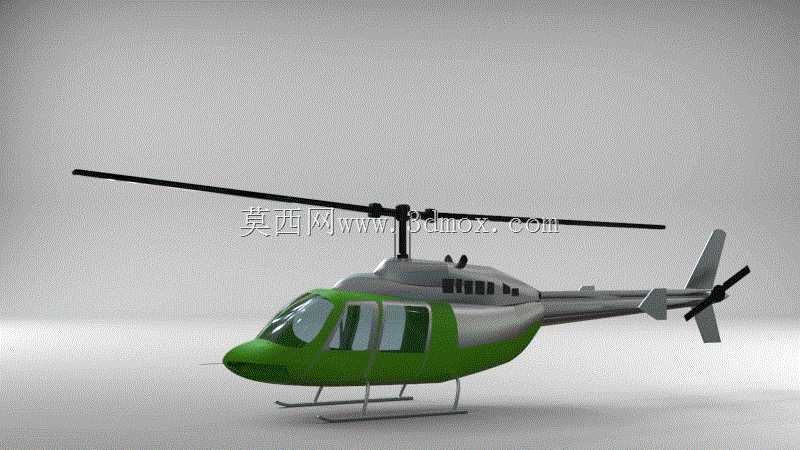

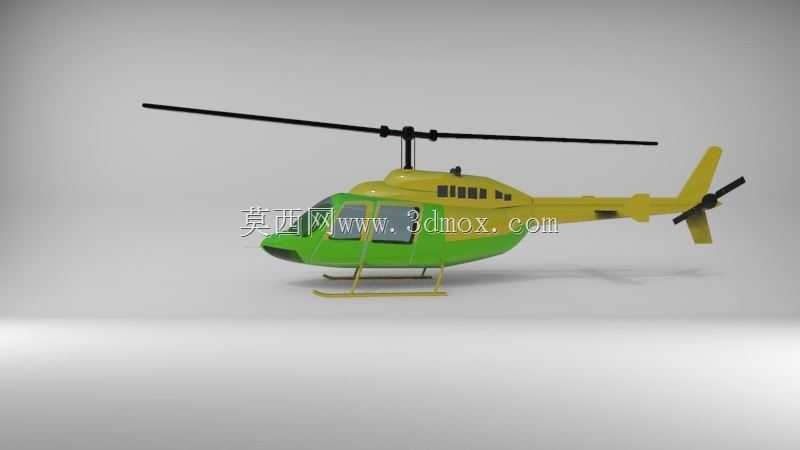

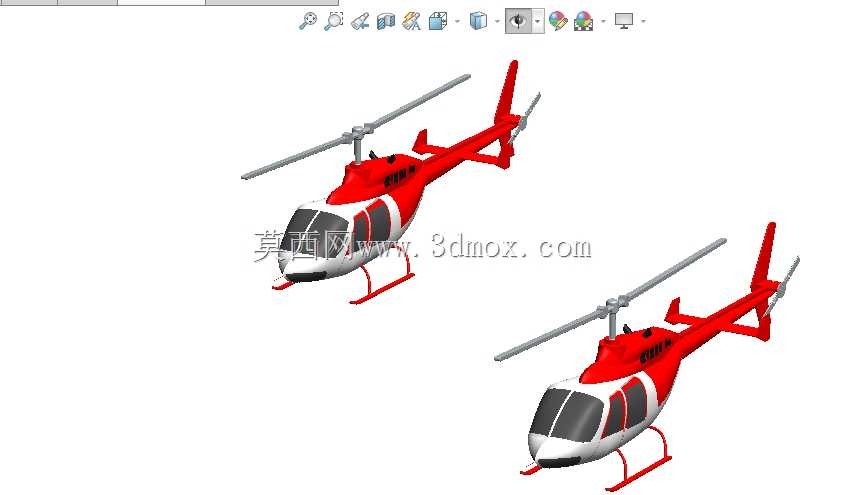

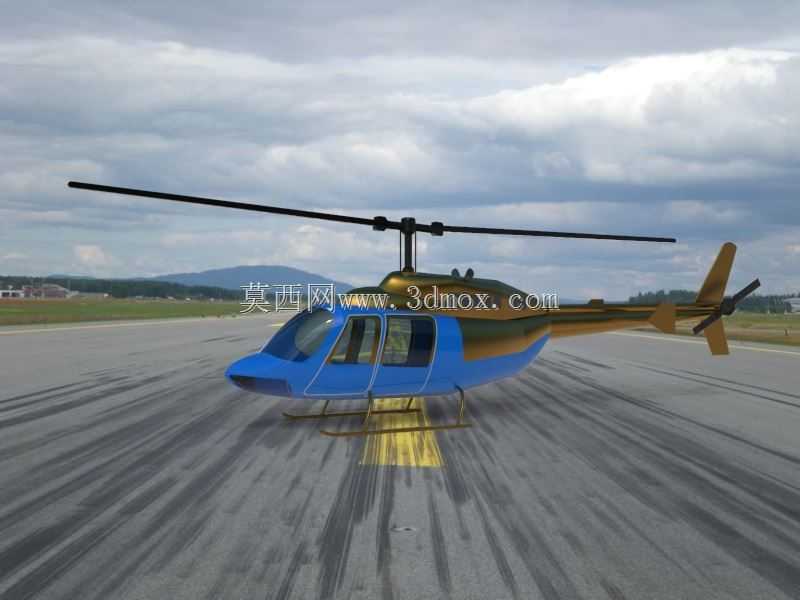

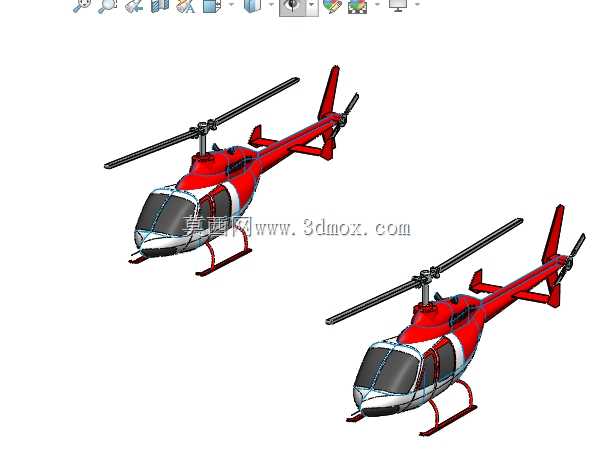

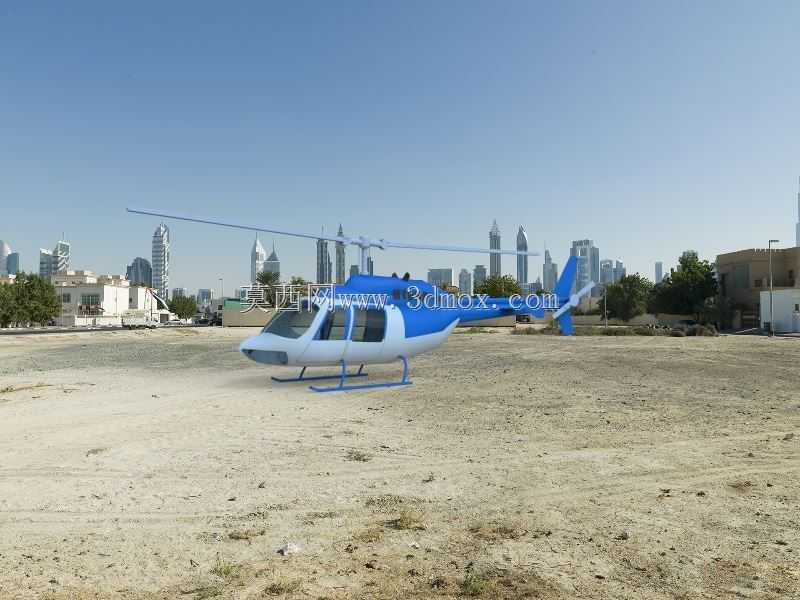

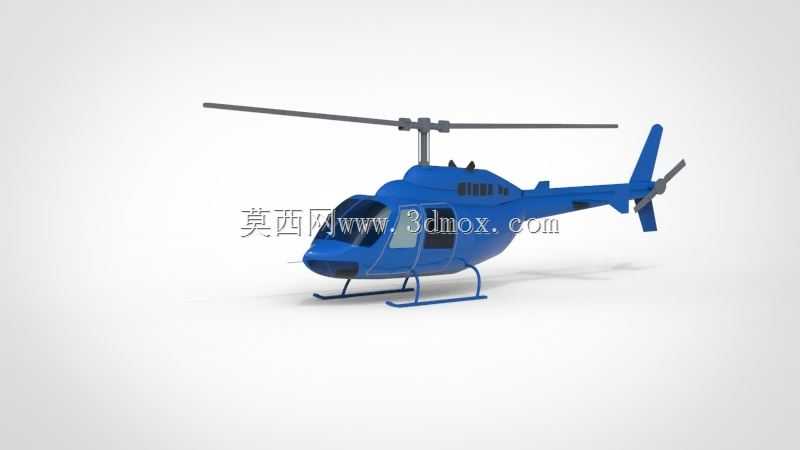

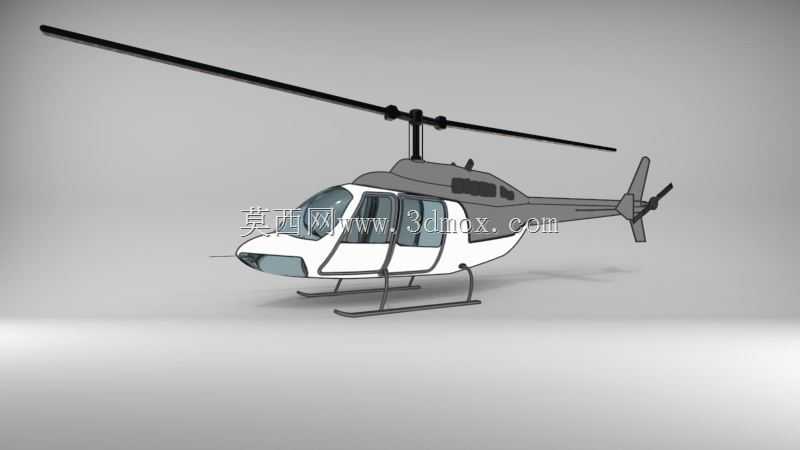

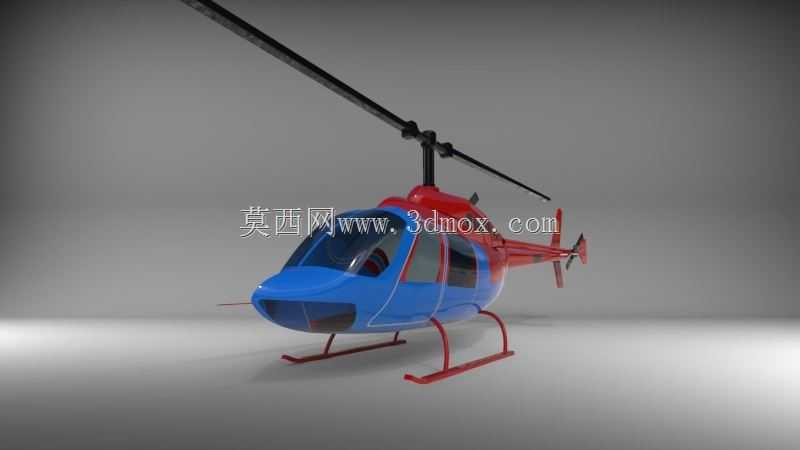

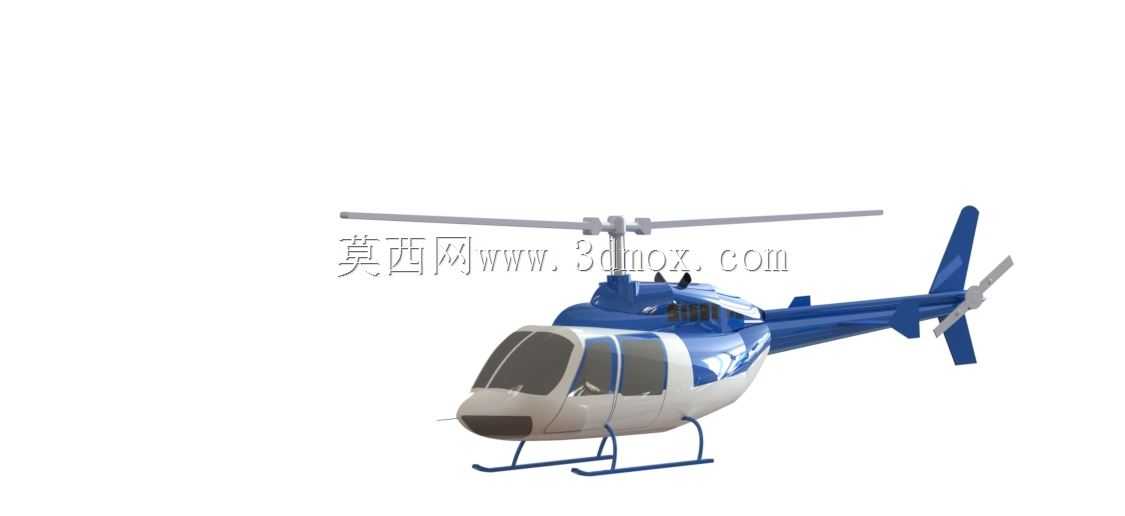

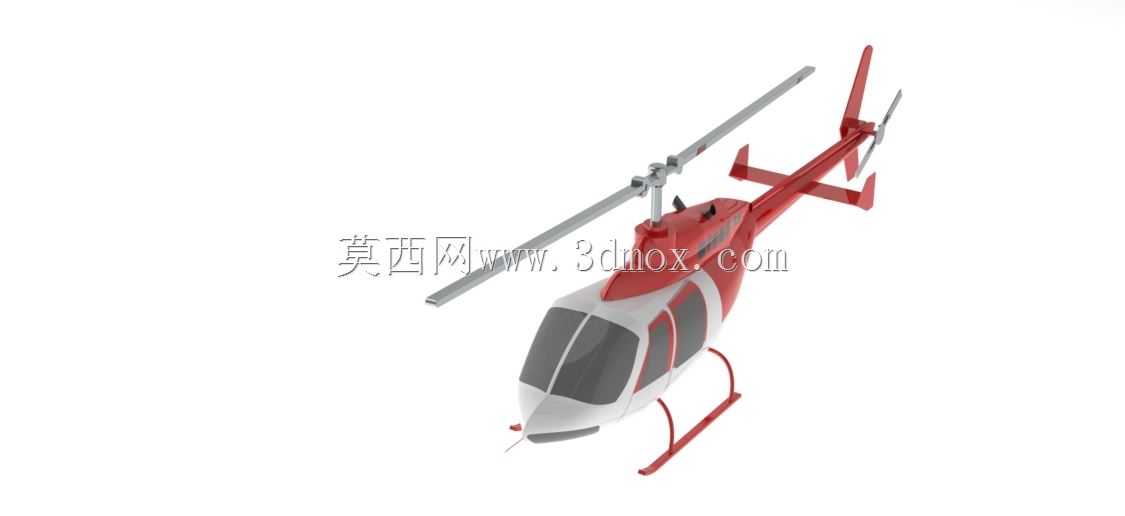

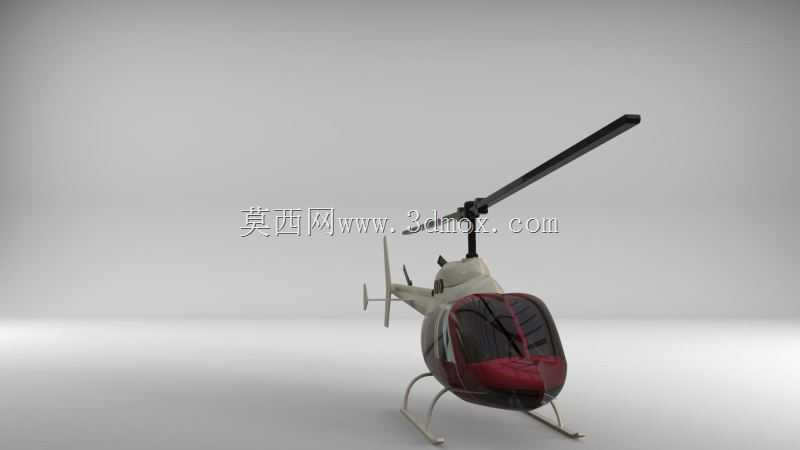

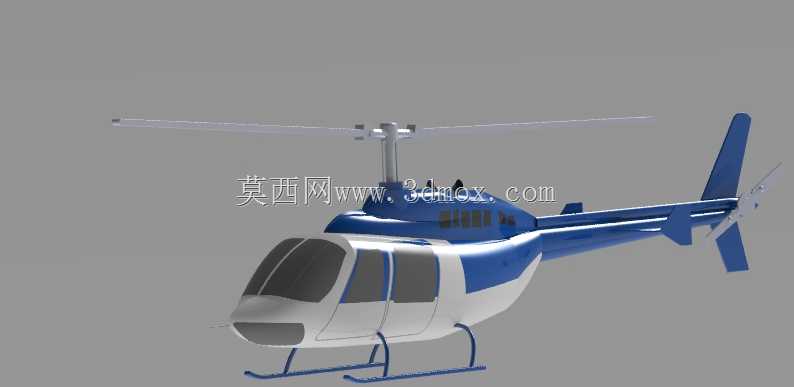

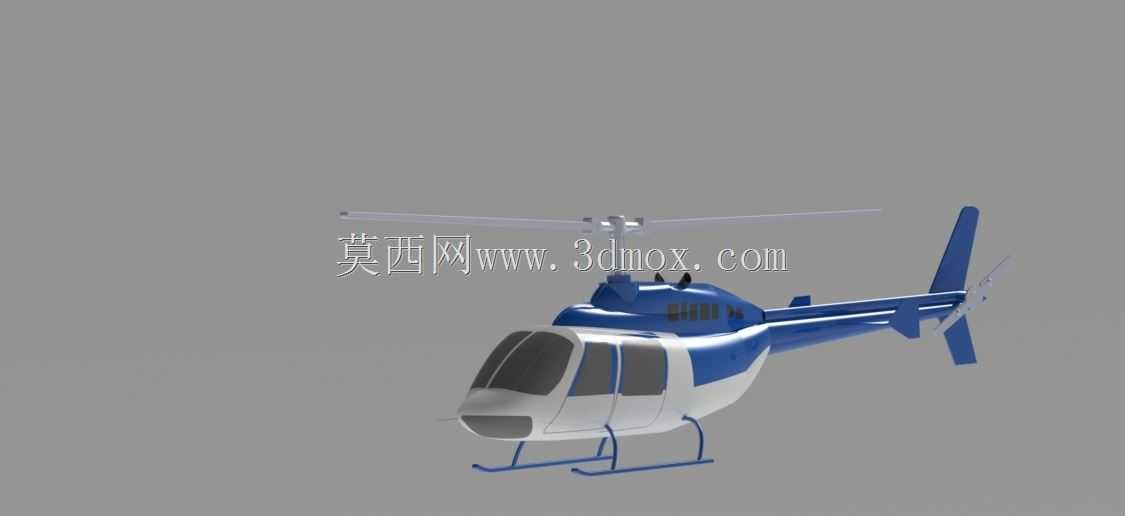

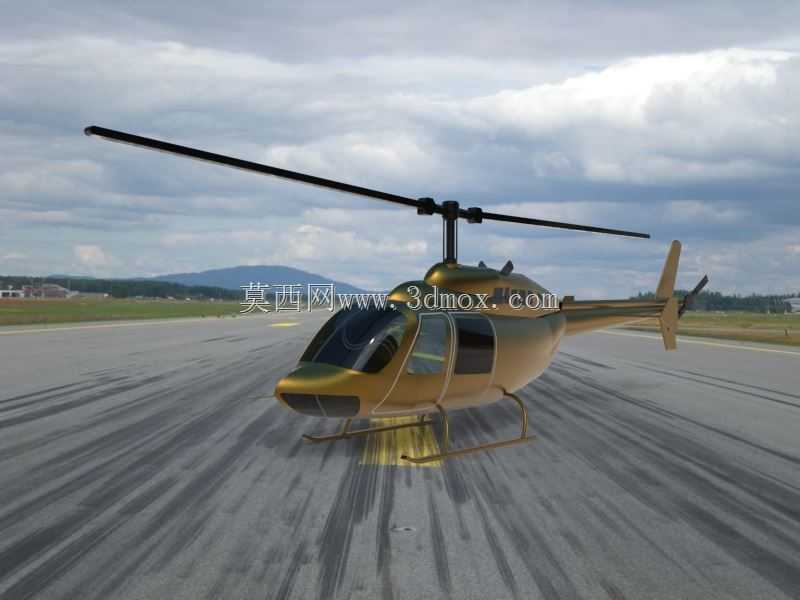

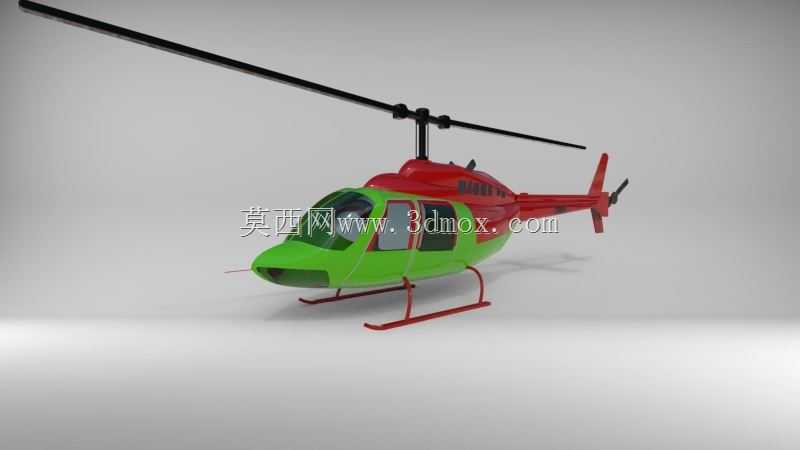

贝尔206轻型直升机精细三维结构模型

　　本次呈现的贝尔206直升机三维结构，完整还原了这款经典轻型旋翼飞行器的全部机械细节，建模过程中严格对照实机测绘数据搭建各部件的装配关系，可直接用于航空装备结构教学、通航作业场景仿真、影视特效素材制作等多个领域。作为全球保有量最高的轻型单发直升机之一，贝尔206的应用场景覆盖了林业护林巡护、警用空中巡逻、医疗救援转运、通航飞行培训、私人商务飞行等多个方向，建模时针对不同作业场景下的结构改动预留了接口，比如护林作业所需的外挂吊舱安装位、警用型号的光电探头挂载点、医疗转运型的舱内担架固定结构，都在模型中做了对应的结构还原，方便使用者根据不同需求快速调整构型。

　　从功能特性来看，该机型采用双叶主旋翼搭配尾桨的经典布局，主旋翼桨叶为全金属铰接式结构，建模时完整还原了桨毂的挥舞铰、摆振铰、变距铰的运动副关系，可直接导入动力学仿真软件验证旋翼的气动载荷传递路径；尾桨为两叶跷跷板式结构，安装在尾梁末端右侧，配合垂尾上的固定安定面，能够抵消主旋翼产生的反扭矩，模型中还原了尾桨传动轴从主减速器到尾减速器的完整传动路径，包括尾梁内部的传动轴支撑轴承位置、尾减速器的齿轮啮合结构都做了精细化建模。机身主体采用半硬壳式铝合金结构，前部为驾驶舱与乘员舱，采用大面积风挡玻璃设计，建模时还原了风挡的曲面弧度与窗框的加强筋结构，舱门为侧开式设计，铰链与锁扣结构均按照实机位置布置；中部为动力舱，安装涡轴发动机与主减速器，模型中预留了发动机的安装接口，可匹配不同型号的涡轴发动机模型完成整机动力系统装配；后部为尾梁结构，采用铝合金铆接成型，尾梁内部布置有传动系统、操纵线系与航电线缆，建模时还原了尾梁外部的天线安装座、航行灯位置与水平安定面的安装结构。

　　起落架采用滑橇式设计，两根弧形滑橇管通过横向支撑管与机身下部的连接座相连，建模时还原了滑橇管的弯曲弧度与壁厚参数，滑橇与机身连接的阻尼缓冲结构也做了细节呈现，该结构能够在野外无铺装场地起降时吸收着陆冲击，适配护林、救援等作业场景下的复杂起降环境。外形尺寸方面，模型严格按照实机参数搭建，整机长度含旋翼为11.8米左右，机身长度为9.5米，主旋翼直径为10.16米，机高为2.91米，滑橇起落架的宽度为1.95米，所有部件的安装边界都严格对照实机维护手册的尺寸公差设置，比如主旋翼旋转时的扫掠范围、尾桨与垂尾的安全间隙、舱门开启时的运动包络、外挂设备与机身的连接孔位坐标，都经过多轮校验，确保模型在装配仿真、运动干涉检查时的准确性。

　　设计思路上，建模全程采用自顶向下的装配设计逻辑，先搭建整机的基准坐标系与各部件的位置骨架，再依次完成旋翼系统、动力系统、机身结构、起落架系统、操纵系统的零件建模与装配，所有零件之间的装配约束都按照实机的连接方式设置，比如铆接结构采用重合约束模拟固定连接，活动舵面采用旋转约束模拟铰接关系，操纵拉杆采用圆柱约束模拟滑动连接，确保模型能够完整还原实机的机构运动逻辑。针对航空类建模常见的曲面失真问题，机身曲面建模时采用多截面曲面拟合的方式，对照实机的三坐标扫描点云调整曲面控制点，确保机身蒙皮的曲面光顺度符合气动设计要求，风挡玻璃、机头整流罩、发动机舱罩等曲面部件的曲率连续度均达到G2级别，可直接用于渲染出图与气动仿真前处理。

　　在实际工程应用中，该模型可用于通航企业的地勤人员培训，通过拆解模型直观展示各系统的结构组成与装配关系；也可用于航空院校的旋翼机结构课程教学，帮助学生理解单旋翼带尾桨直升机的传动原理与操纵逻辑；还可用于林业、公安等单位的作业场景推演，通过挂载不同作业设备的模型，模拟不同任务构型下的飞行性能变化与设备安装干涉检查。模型中所有的管路、线束走向都按照实机的布置方案还原，比如燃油系统的供油管路从机身油箱到发动机的走向、液压系统的操纵管路从液压泵到舵机的路径、航电系统的线缆从座舱设备到各传感器的布线，都做了对应的结构呈现，能够满足机务维修仿真、系统原理演示等专业场景的使用需求。
