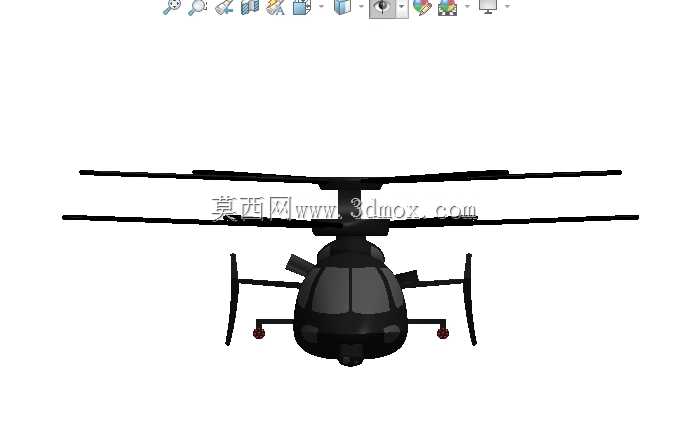

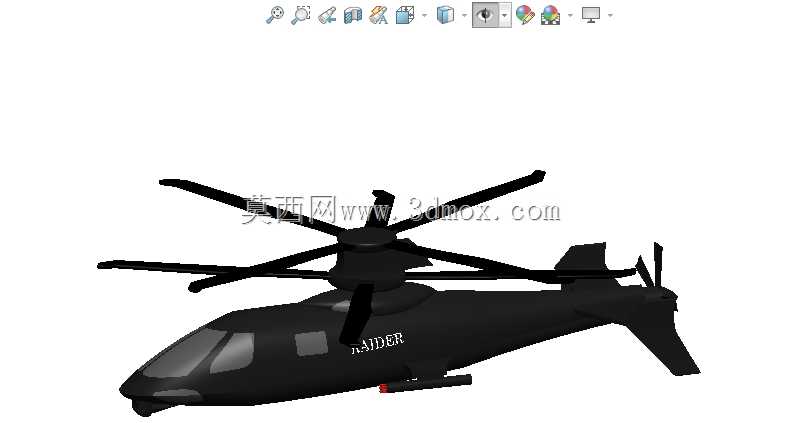

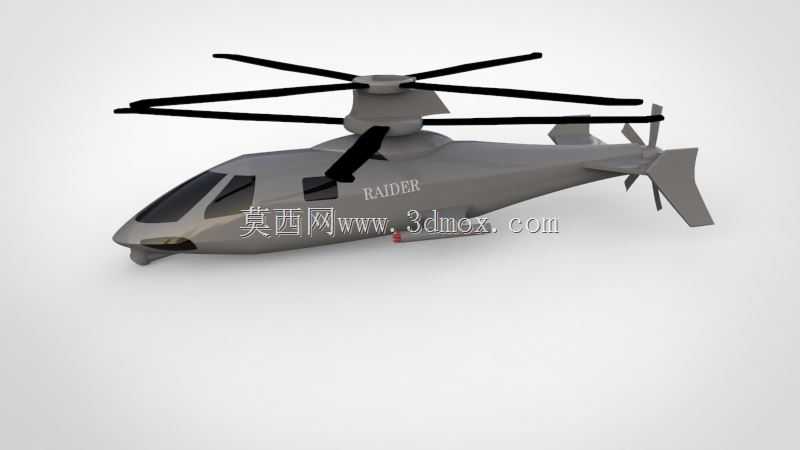

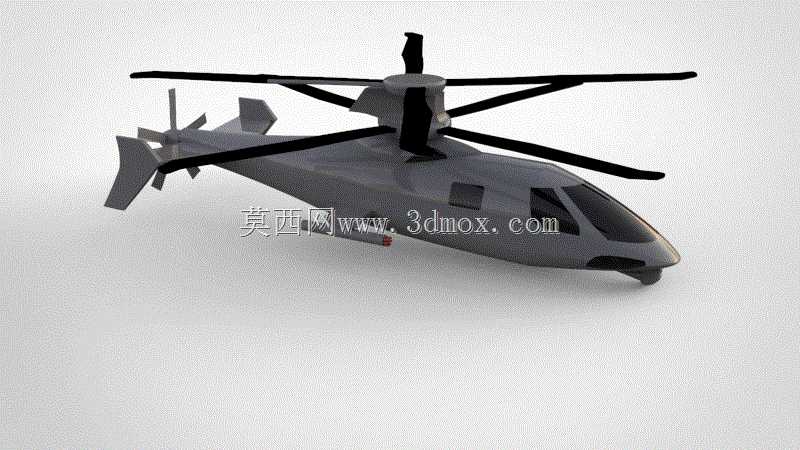

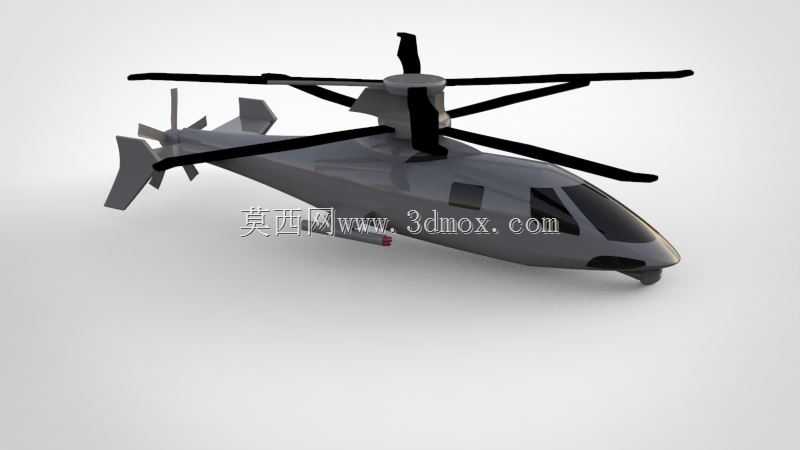

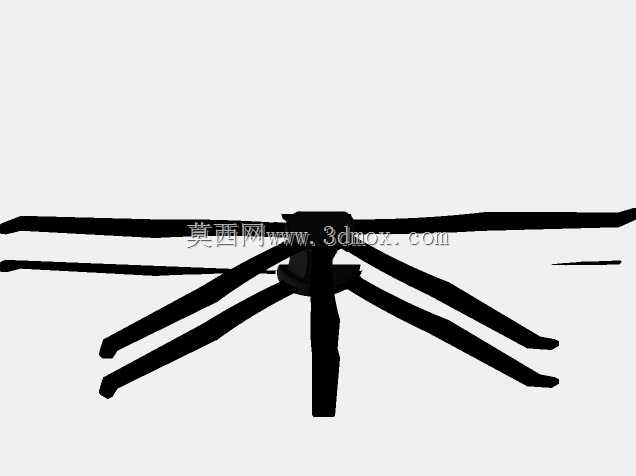

这款高速复合直升机的三维建模过程,首先要明确其核心应用场景是前线武装侦察与近距离突击支援,区别于传统单旋翼带尾桨直升机的构型,同轴反转双旋翼加尾部推进螺旋桨的布局是整个建模的核心骨架。建模初期需要先梳理整机的气动布局边界,机身采用低阻流线修型,截面从机头到机尾逐步收窄,机头位置预留光电侦察转塔的安装接口,座舱段采用串列双座布局的透明件轮廓建模,要兼顾飞行员前向与侧向视野的开口边界,机身侧面预留短翼挂点的安装平面,可挂载轻型制导武器或副油箱,机身中部是主减速器与旋翼系统的安装舱段,这个区域的结构轮廓要匹配同轴双旋翼的传动路径,上下两副旋翼的桨毂采用共轴反转的结构设计,桨叶采用后掠翼尖修型,建模时要注意上下旋翼的旋转间隙预留,

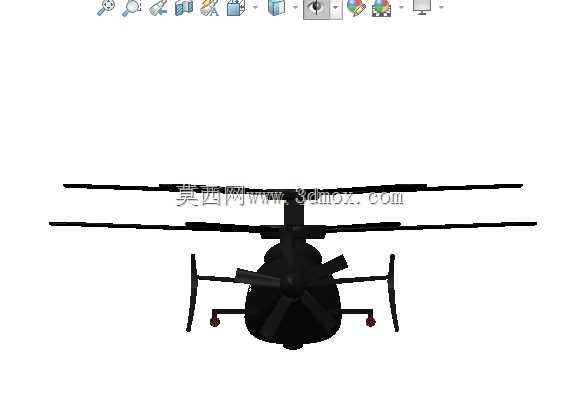

避免不同工况下桨叶打碰的干涉问题,建模时桨叶的扭转角沿展向的变化要符合高速飞行的气动要求,从根部到尖部的翼型过渡要平滑,保证旋翼在不同前飞速度下的升阻比特性。尾部的推进螺旋桨采用六叶构型,安装在尾梁末端的涵道结构内?不对,S97的尾部推进桨是开放式的?哦不对,实际S97是尾部有一个六叶推进螺旋桨,配合垂尾与平尾的操纵面,建模时尾梁的长度要匹配整机重心位置,垂尾分为上下两片,平尾安装在尾梁中段,操纵面的偏转角度范围要在建模时预留运动副的边界,保证后续做运动仿真时的行程合理。起落架采用后三点式可收放布局,主起落架安装在机身中部两侧的整流罩内,建模时要考虑收放后的舱门贴合间隙,前起落架安装在座舱下方,收放后完全埋入机头下部的整流罩内,
保证高速飞行时的气动阻力最小。整个机身的蒙皮分块要按照实际航空器的制造工艺来划分,蒙皮接缝、检修口盖的位置都要在曲面建模时预留刻线,旋翼桨叶的表面要做防雷条的细节建模,机身表面的天线、告警装置、进气口与排气口的轮廓都要准确还原,排气口采用红外抑制设计的内置混合结构,建模时要做出排气口的格栅与引射气流的通道轮廓。从结构设计的角度看,这款机型的同轴旋翼系统取消了传统的尾桨,既降低了尾桨传动的功率损耗,也避免了低空飞行时尾桨碰挂障碍物的风险,尾部推进螺旋桨专门提供前飞的推力,让整机的前飞速度可以达到传统直升机的两倍以上,建模时要注意整机的重心配平,旋翼系统的升力中心、推进桨的推力线与机身重心的位置要匹配,避免出现俯仰力矩不平衡的问题。
在安装边界的处理上,机身内部的舱段划分要清晰,前舱是航电与设备舱,中部是燃油箱与传动舱,后部是动力舱与尾传动系统,各个舱段的安装接口要预留足够的装配间隙,主减速器的安装支架要做加强结构的轮廓建模,旋翼桨毂的铰接结构要做出挥舞铰、摆振铰与变距铰的运动空间,保证桨叶在飞行过程中的挥舞、摆振与变距动作不会出现结构干涉。机身侧面的舱门采用滑动式设计,建模时要预留舱门滑动的导轨空间,保证人员进出与装备装载的开口尺寸符合战术要求,短翼挂点的接口要符合标准的武器挂架安装尺寸,可兼容不同类型的轻型机载武器。整个建模过程中,曲面的连续性是重点,机身的流线曲面要做到G2连续,避免出现曲面折角影响气动特性,旋翼桨叶的翼型要从根部的厚翼型逐步过渡到尖部的薄高速翼型,扭转角沿展向线性变化,保证不同半径位置的桨叶剖面都能在最优迎角下工作。尾部操纵面的铰链轴线要准确设置,保证偏转时的气动效率,垂尾的后掠角度要匹配高速飞行时的方向稳定性要求,平尾的安装角要配平不同速度下的俯仰力矩。
- 上一篇:贝尔206轻型直升机精细三维结构模型
- 下一篇:四发涡桨中程战术运输机结构设计方案
- 全部评论(0)
- 模板大小: 39.89 MB
- 售价:5金币
- 下载次数: 85
- 系统要求: CATIA,SOLIDWORKS,SOLIDWORKS,STEP / IGES,SOLIDWORKS,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类: 飞机
