民用航空涡轮风扇喷气动力装置结构

　　在民用干线客机、支线客机以及部分大型军用特种飞机的动力系统选型中，涡轮风扇类喷气动力装置是当前应用占比最高的核心动力形式，这类动力装置的三维结构建模，是航空动力结构设计、教学演示、零部件匹配验证环节的重要基础载体。从实际工程应用场景来看，这类动力装置既承担着飞行器巡航阶段的核心推力输出任务，也需要匹配不同飞行高度、飞行速度下的进气效率、燃烧稳定性与推力调节需求，建模过程中需要充分还原其实际工作状态下的结构逻辑，而非单纯复刻外观曲面。

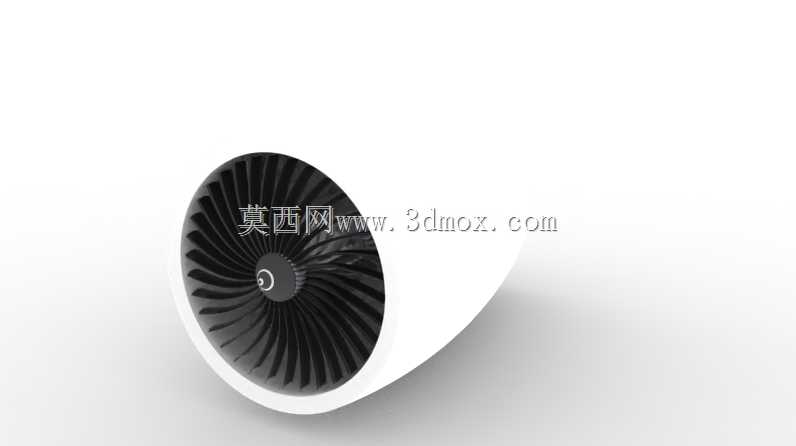

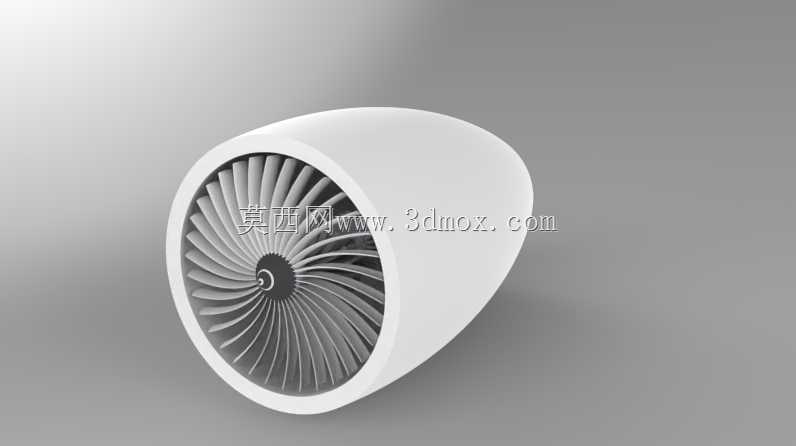

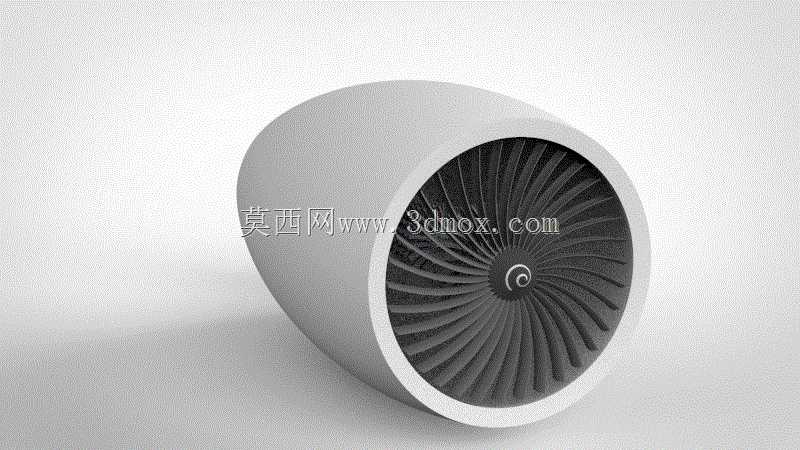

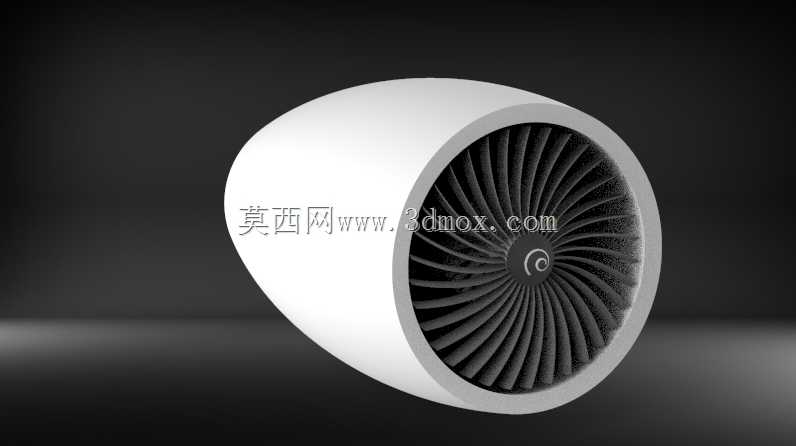

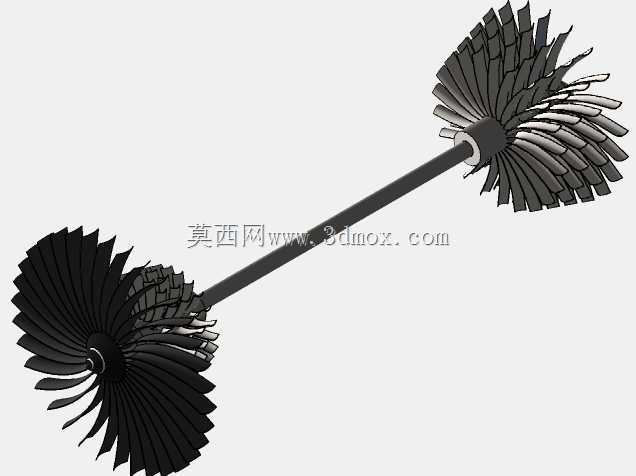

　　从产品功能特性来看，该动力装置以大尺寸涡轮风扇级作为前端进气核心组件，风扇叶片采用宽弦后掠的曲面构型，在高速旋转过程中完成来流空气的初步压缩与分流，一部分空气通过外涵道直接向后喷出产生主要推力，另一部分空气通过多级压气机逐级增压后送入燃烧室，与雾化航空燃油充分混合燃烧形成高温高压燃气，燃气驱动涡轮级旋转带动前端风扇与压气机持续运转，最终从尾喷口高速排出形成辅助推力，这种内外涵道的分流设计能够在亚音速巡航阶段大幅提升燃油经济性，降低单位推力的燃油消耗率，匹配民航客机长航程运营的成本控制需求。

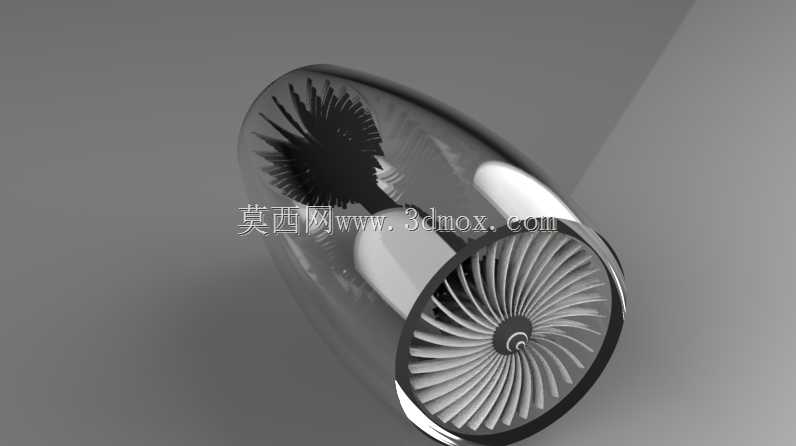

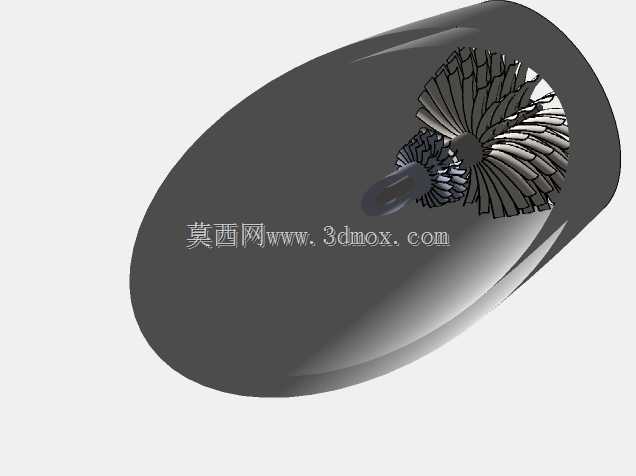

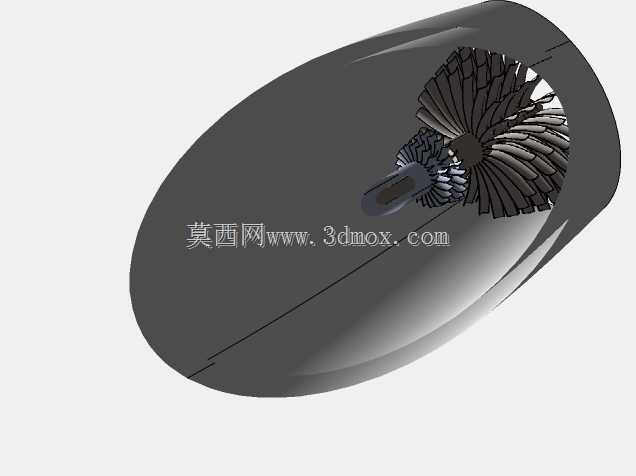

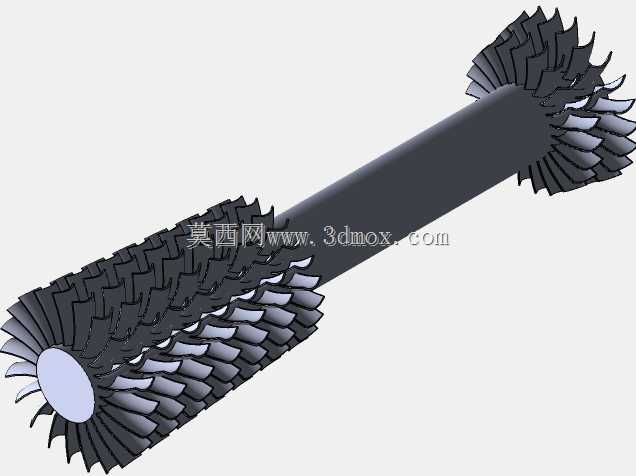

　　在设计思路的还原上，建模过程优先保证核心流道的曲面连续性，进气道唇口采用大圆角过渡构型，避免大迎角飞行状态下出现进气道气流分离，保证压气机进口的气流均匀度；风扇叶片的叶根与轮盘采用燕尾型榫槽连接结构，建模时还原了榫头与榫槽的配合间隙，能够直观展示叶片的装配逻辑与离心力承载路径；压气机部分的逐级叶片采用不同的安装角与叶型曲率，匹配每一级压缩过程中的空气压力、温度变化参数，避免出现流道截面突变导致的压力损失；燃烧室采用环形腔室结构，预留了燃油喷嘴、点火电嘴的安装位置，腔体内壁的冷却气膜孔布局也做了简化还原，能够体现燃烧室高温工况下的冷却设计逻辑；涡轮级的导向叶片与工作叶片采用空心气冷结构的简化外形，匹配高温燃气冲击下的热防护设计需求。

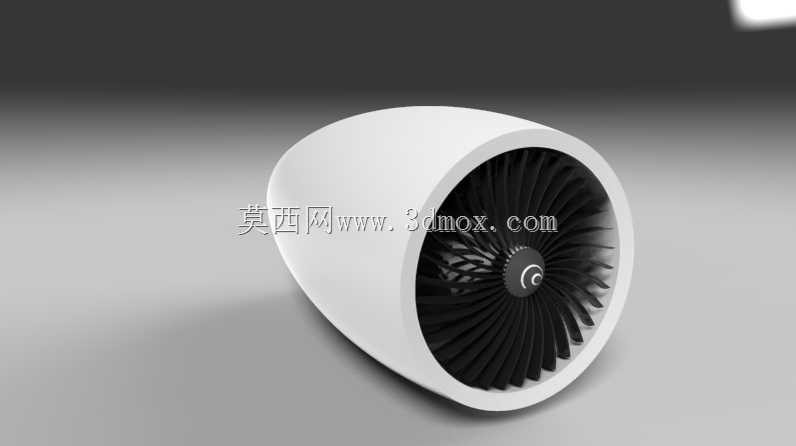

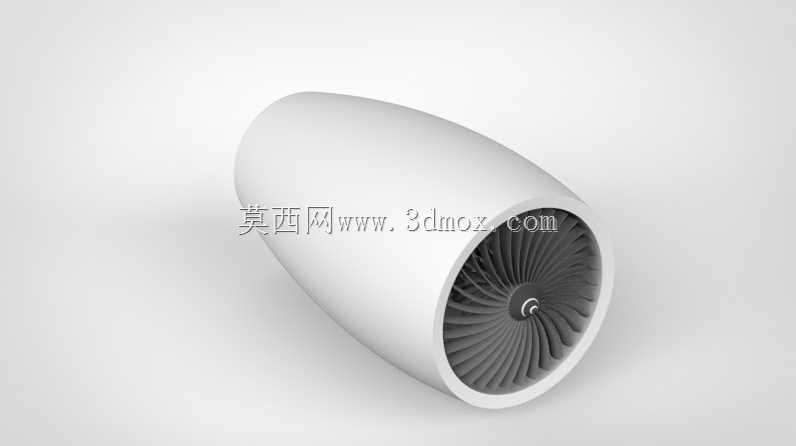

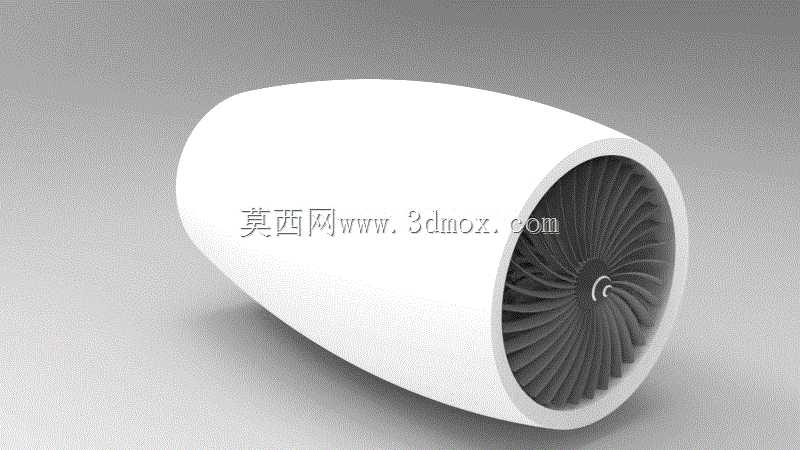

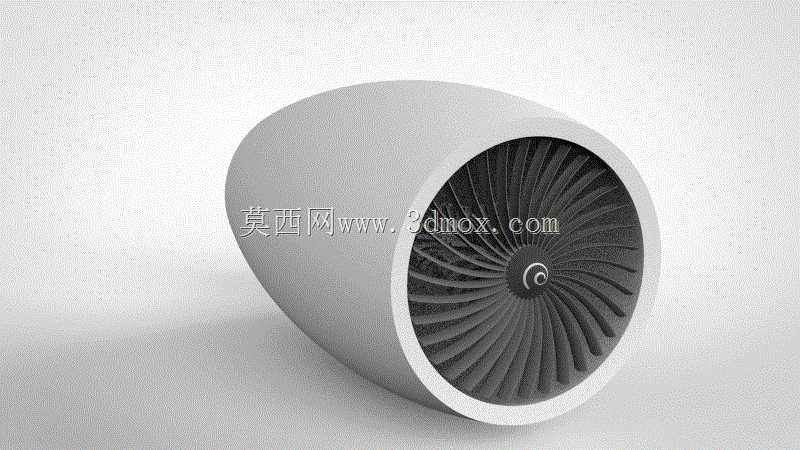

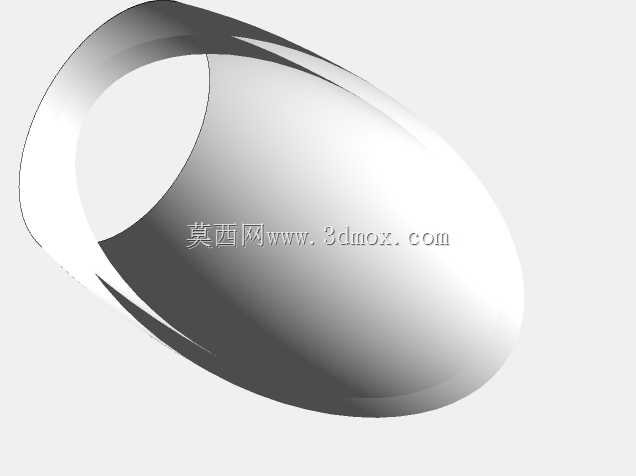

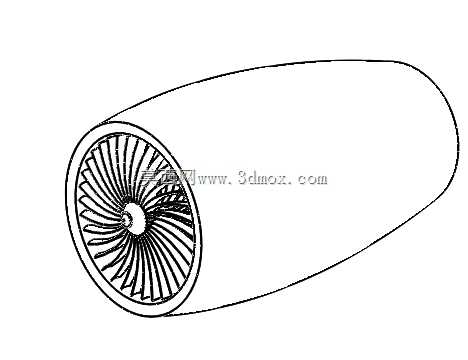

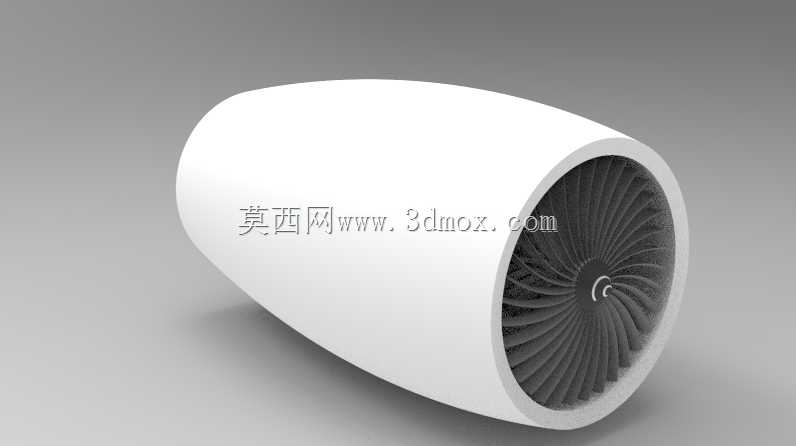

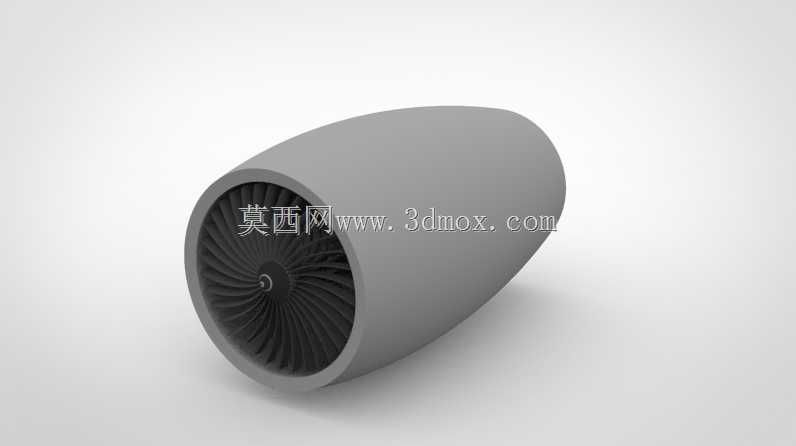

　　从外形尺寸与安装边界来看，该动力装置的整体外形为流线型短舱构型，前端进气口直径为整个动力装置的最大截面尺寸，短舱外壁从进气口向后逐步平滑收窄，最终与尾喷口平滑过渡，整体长径比控制在合理区间，能够降低飞行过程中的短舱外部阻力；安装节的预留位置分布在核心机机匣的上下两侧，匹配机翼吊装或者尾翼安装的吊挂连接需求，建模时明确了安装面的平面度要求与连接孔的位置分布，能够直接用于动力装置与飞行器吊挂的干涉检查；外涵道的外壁与核心机机匣之间的环形通道尺寸严格匹配流量分配比例，保证外涵道气流的流通面积符合推力设计要求，避免出现流通面积不足导致的推力损失；尾喷口的收敛段采用平滑曲面过渡，保证排气流的均匀性，降低排气噪声与推力损失。

　　在实际建模的工程价值层面，该结构模型既可以用于航空类院校的喷气动力原理教学演示，帮助学习者直观理解内外涵道的气流走向、核心机的部件组成与装配关系，也可以用于飞行器总体设计阶段的动力装置匹配选型，通过导入全机三维模型完成短舱与机翼、吊挂的干涉检查，验证安装位置的气动干扰影响；对于结构设计从业者而言，模型中还原的叶片榫卯连接、机匣分段拼接、管路敷设预留空间等细节，也能够为同类旋转机械的结构设计提供参考，比如地面燃气轮机、大型轴流压缩机的结构设计中，类似的叶片连接、流道设计逻辑是通用的，能够减少同类结构设计中的重复校核工作量。需要注意的是，建模过程中对部分内部复杂结构做了工程化简化，比如省略了燃油管路、滑油管路、附件传动齿轮箱等附属部件，重点突出核心气流流道与核心做功部件的结构关系，既保证了模型的轻量化，也能够满足多数场景下的结构展示与匹配验证需求，不会因为过多细碎部件导致模型操作卡顿，同时核心结构的尺寸比例、配合关系完全符合实际工程设计的通用规范，不存在结构原理性错误。
