伯尼式双缸立式蒸汽机结构设计

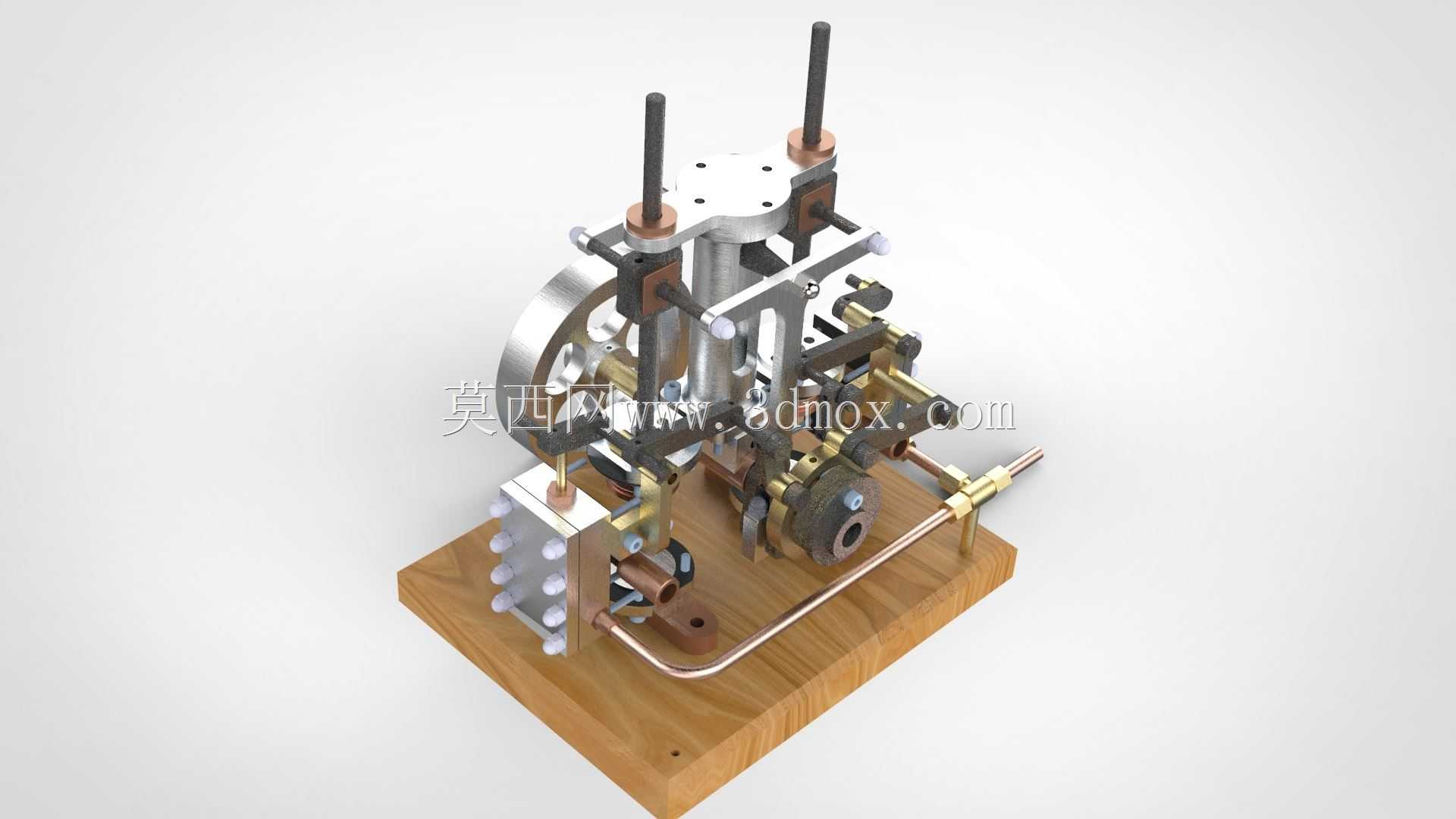

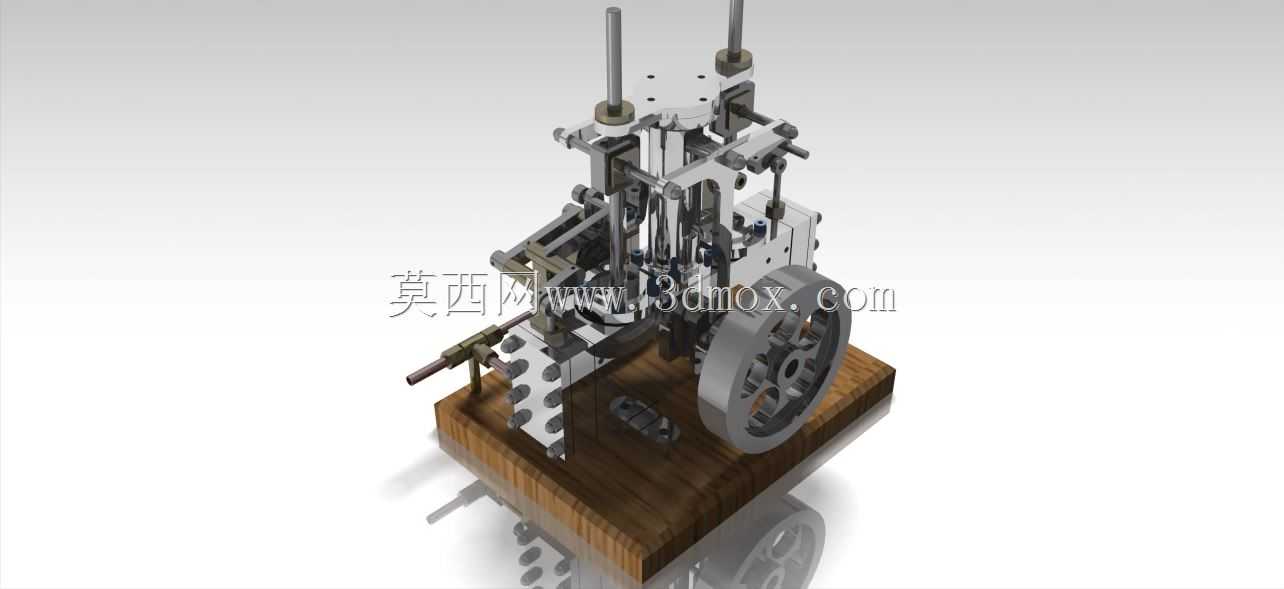

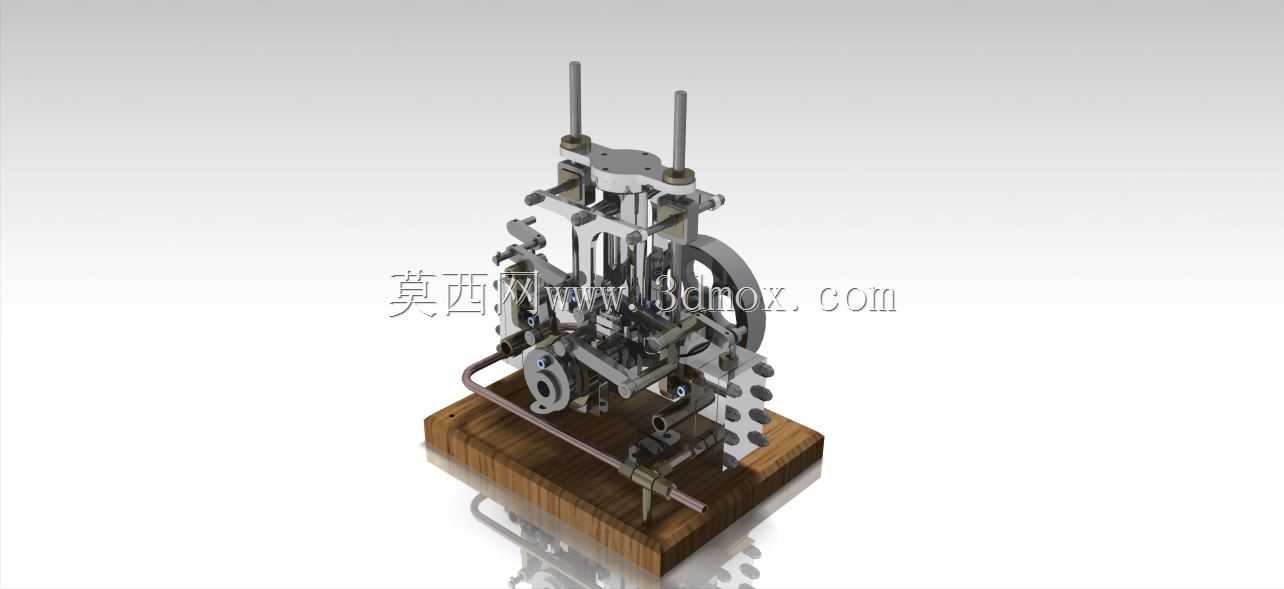

　　这款立式双缸蒸汽机采用伯尼式配气结构设计，整体采用立式布局，将气缸组件、配气机构、曲柄飞轮组集成在实木安装基座上，整体结构紧凑，适合作为小型固定式动力输出装置使用。从应用场景来看，这类小型蒸汽机多用于模型动力演示、小型工坊低速动力输出场景，也可作为复古动力装置用于科普教学展示，能够直观展示外燃机的完整工作循环过程，相比卧式同功率机型，立式布局占用的水平安装空间更小，对安装台面的宽度要求更低，适配更多狭小安装场景。

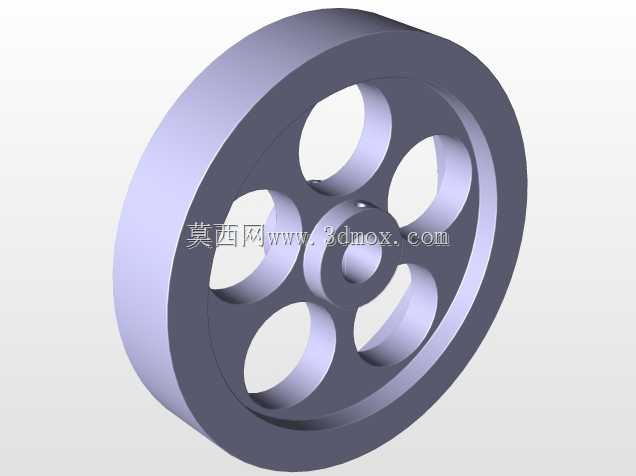

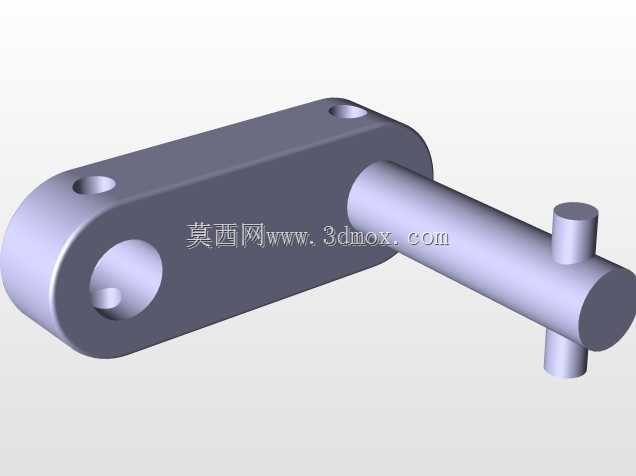

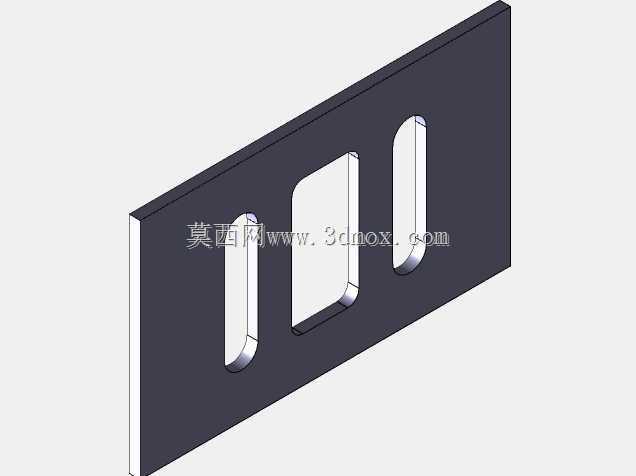

　　从功能特性来看，该机型采用双缸错相位布置，两个气缸的曲柄夹角设置为90度，能够有效规避单缸蒸汽机的死点问题，启动时无需手动盘车越过止点，飞轮转动惯量经过匹配设计，能够稳定储存做功冲程的能量，带动曲轴完成进气、压缩、排气的完整循环，输出的扭矩波动更小，运转平稳性优于同排量单缸机型。配气机构采用滑阀式配气结构，通过偏心轮带动滑阀往复运动，精准控制两个气缸的进排气时序，伯尼式的配气道设计缩短了蒸汽流通路径，减少了蒸汽在气道内的冷凝损失，提升了蒸汽能量利用率。

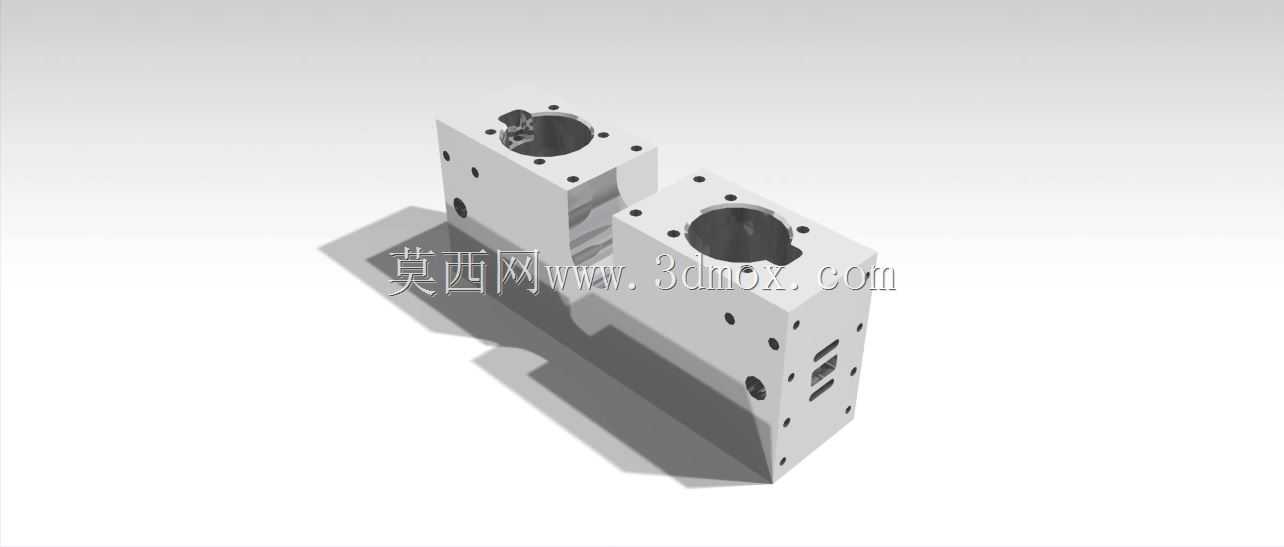

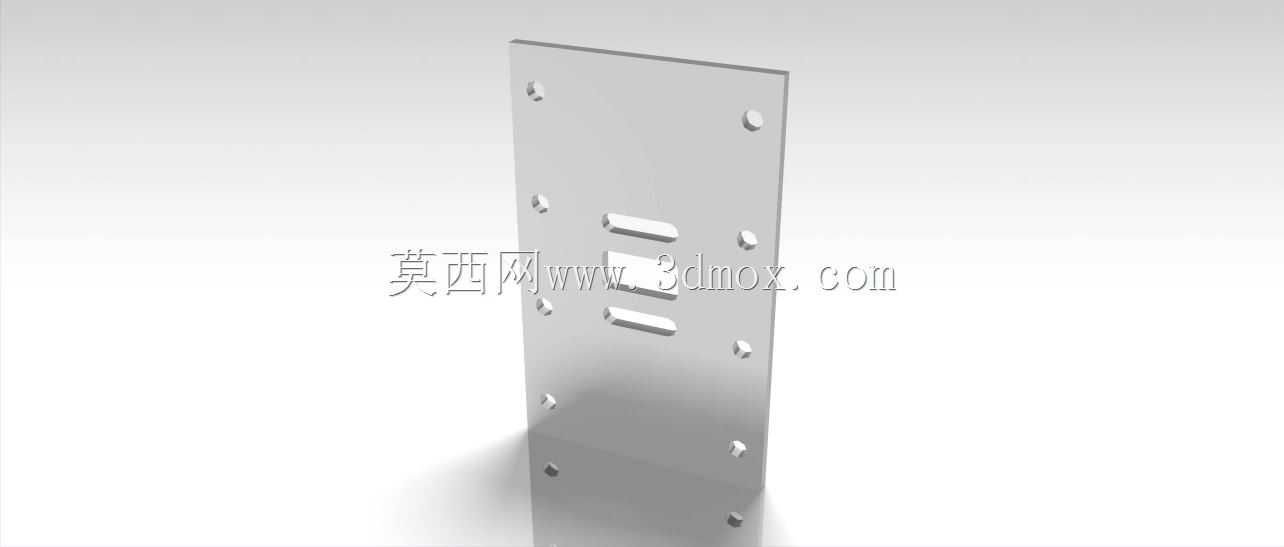

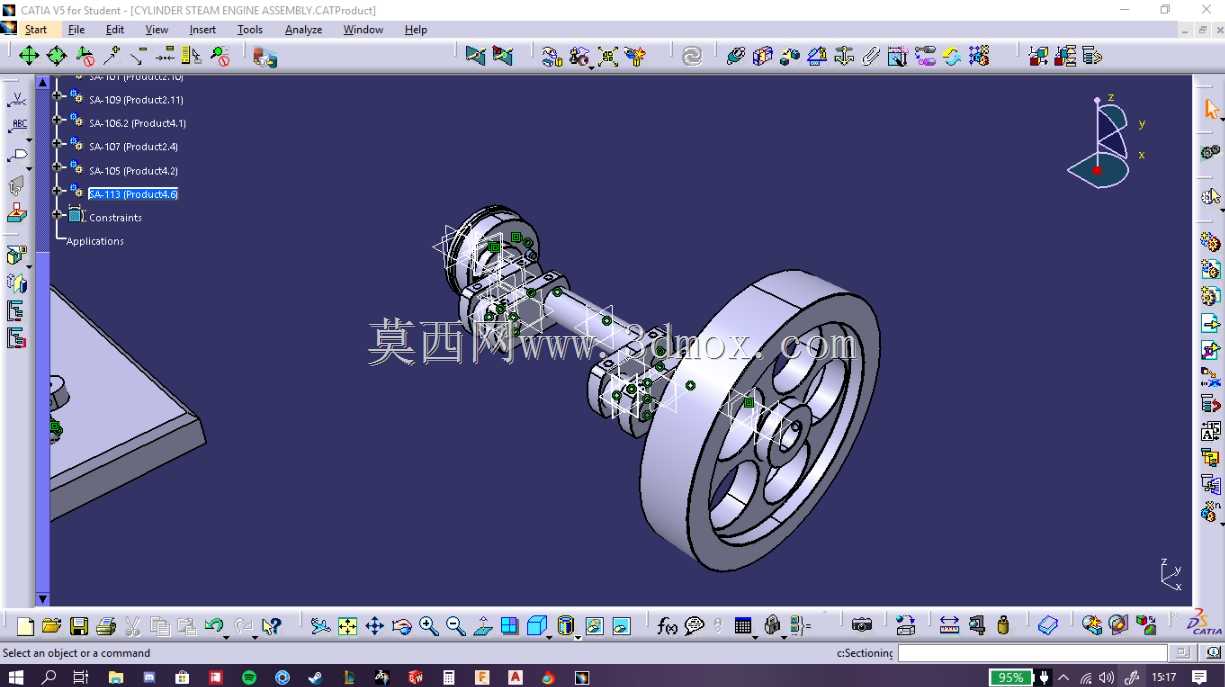

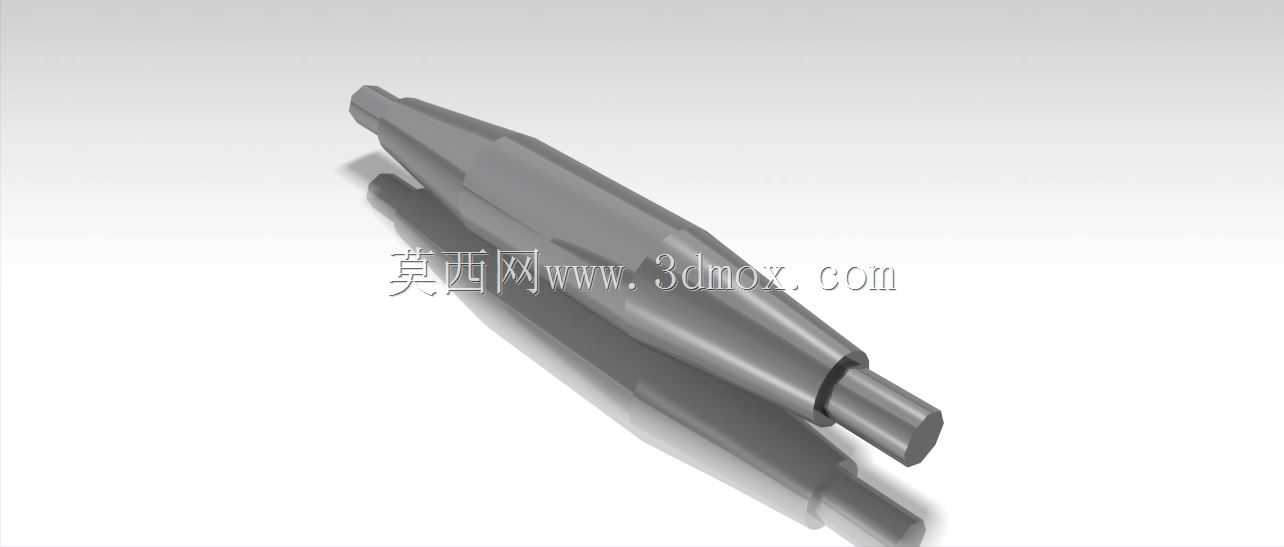

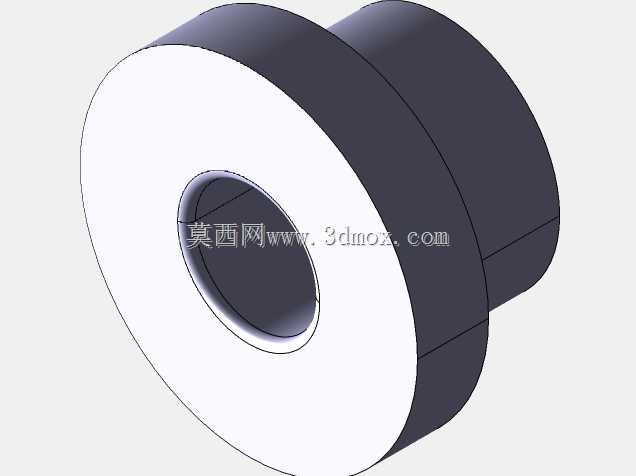

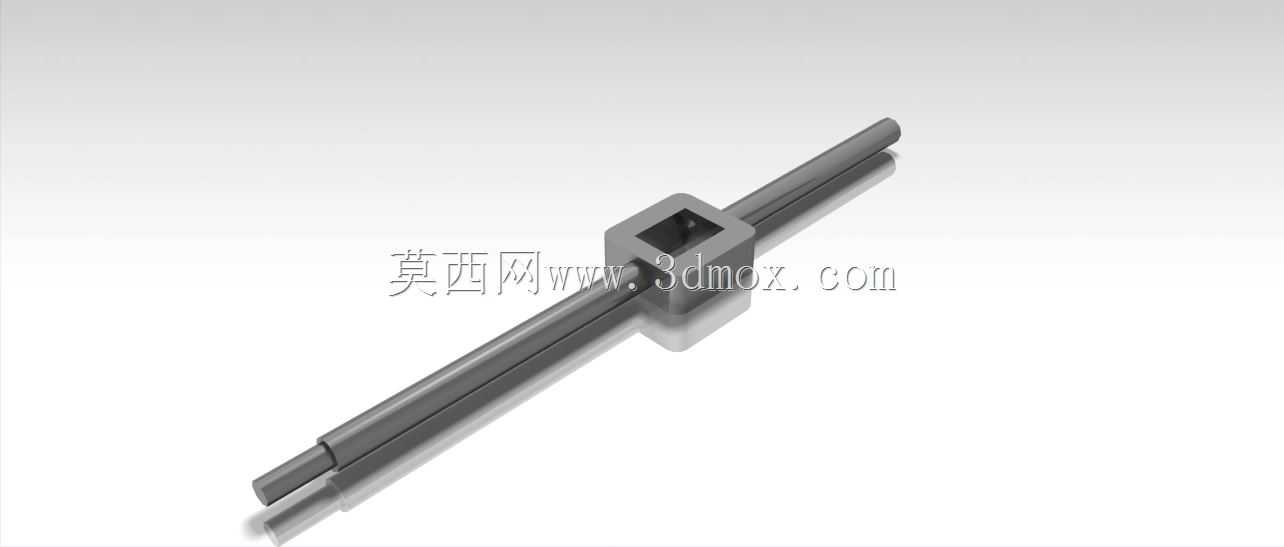

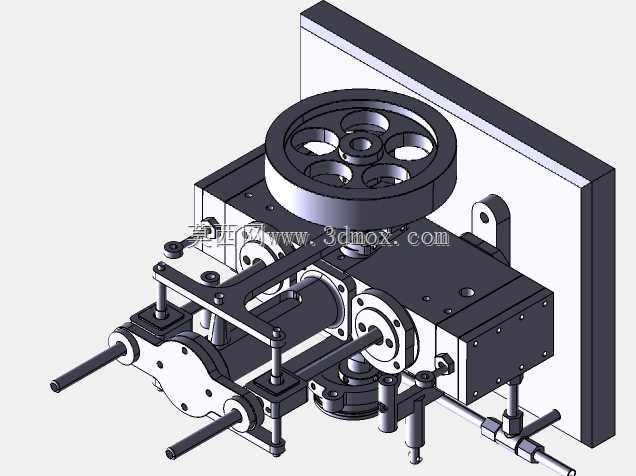

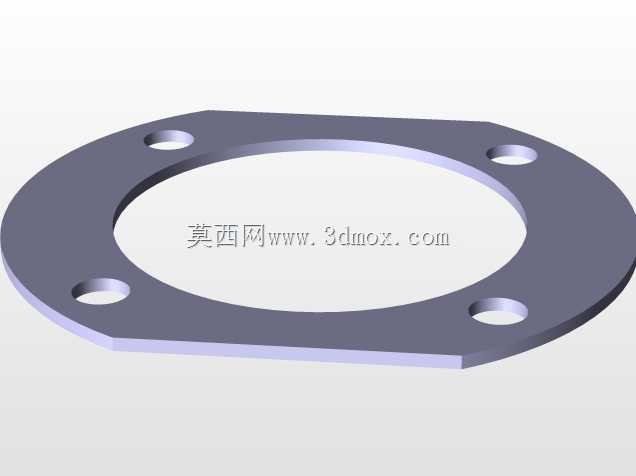

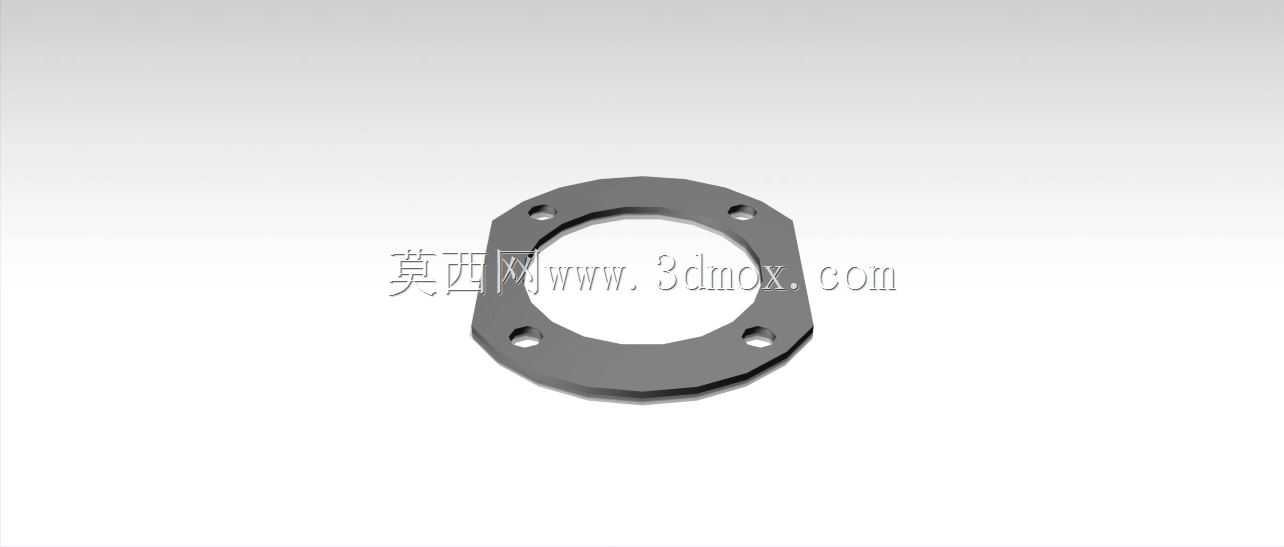

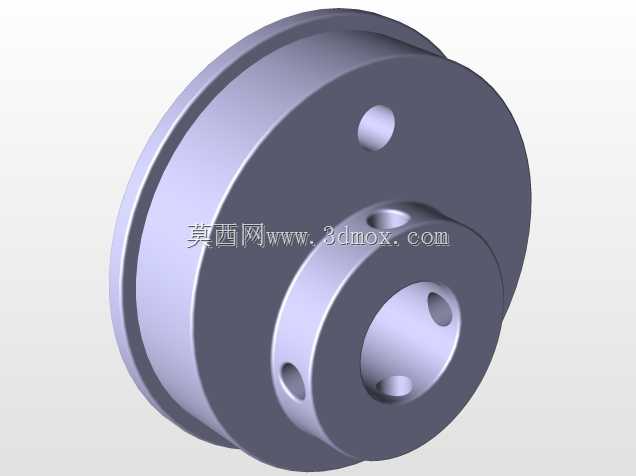

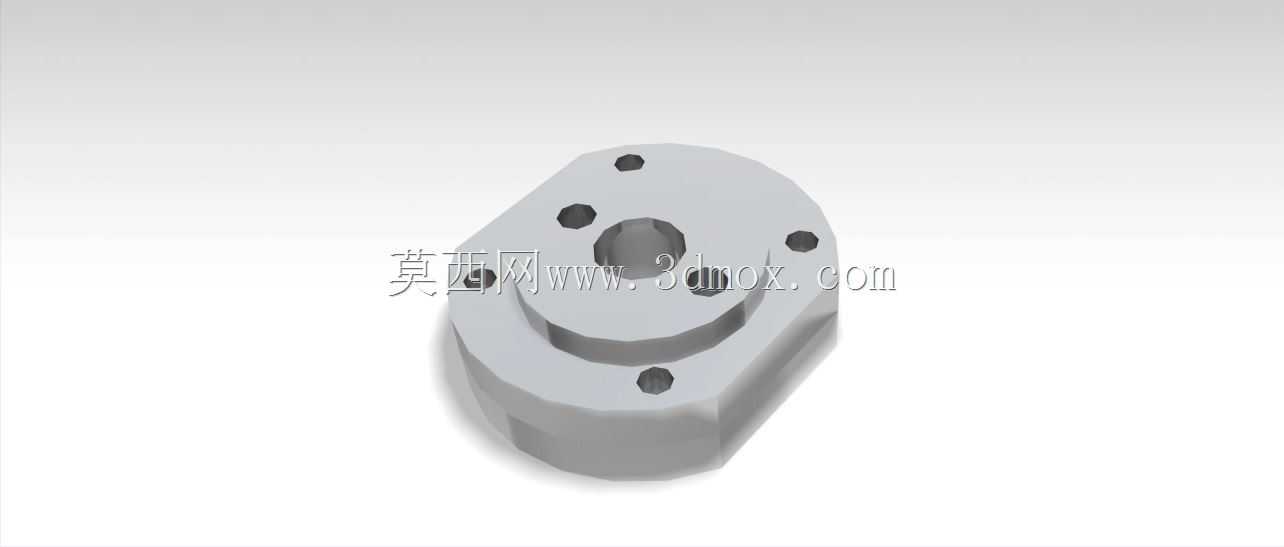

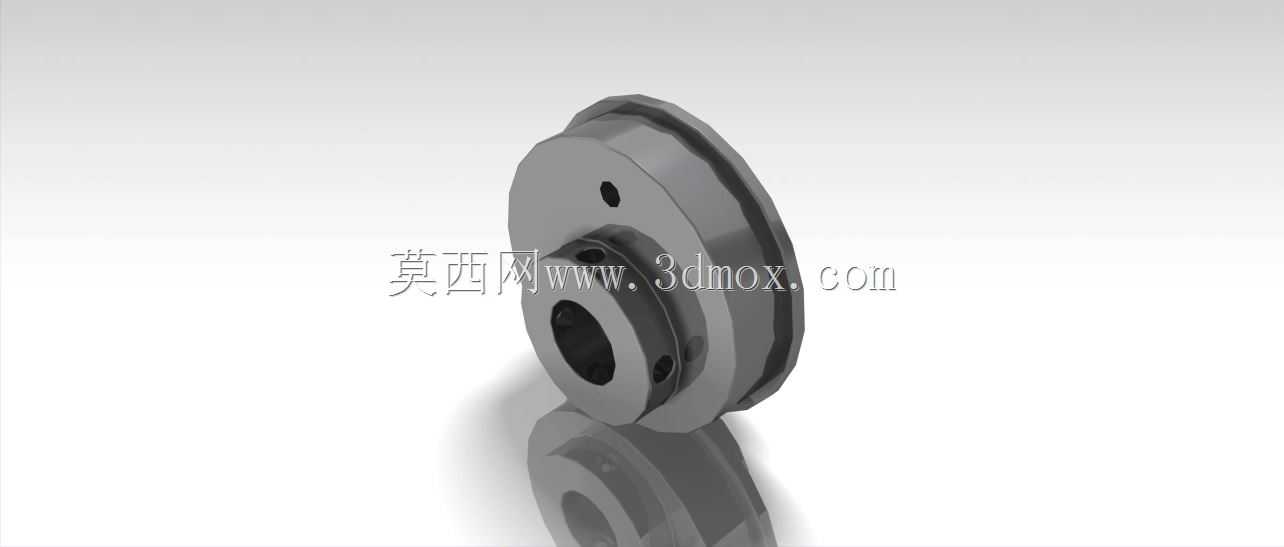

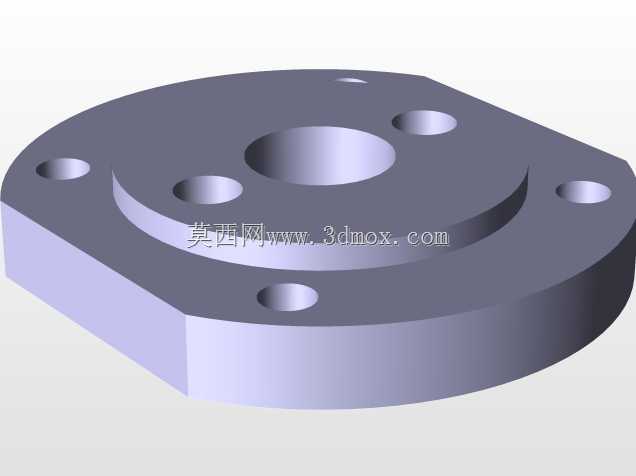

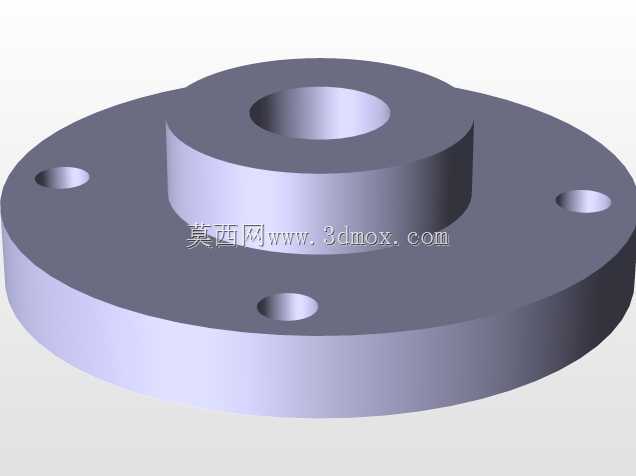

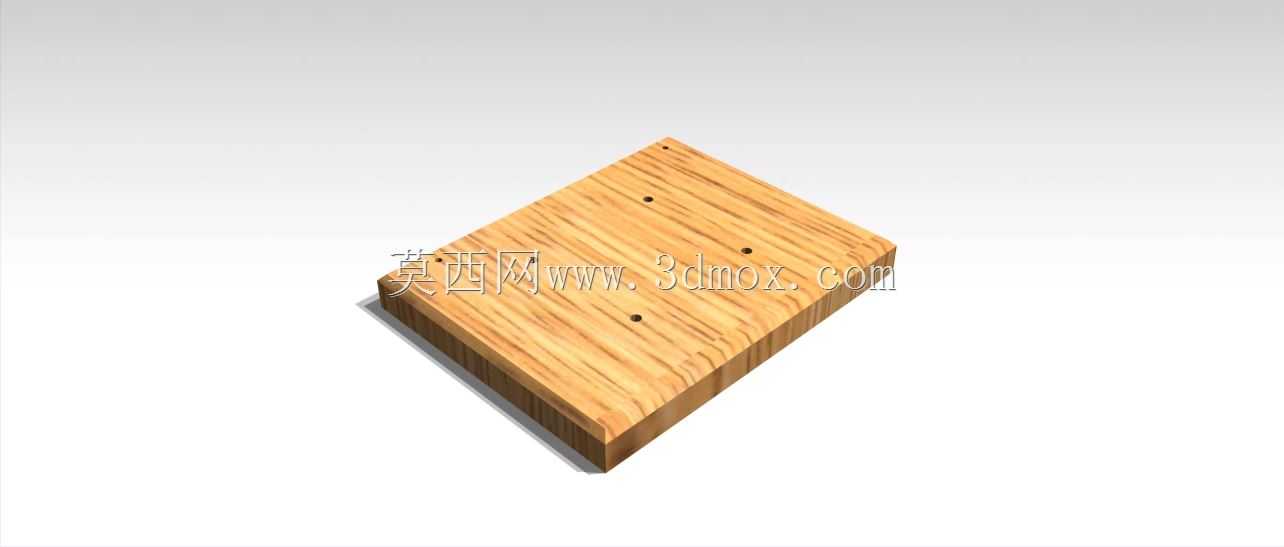

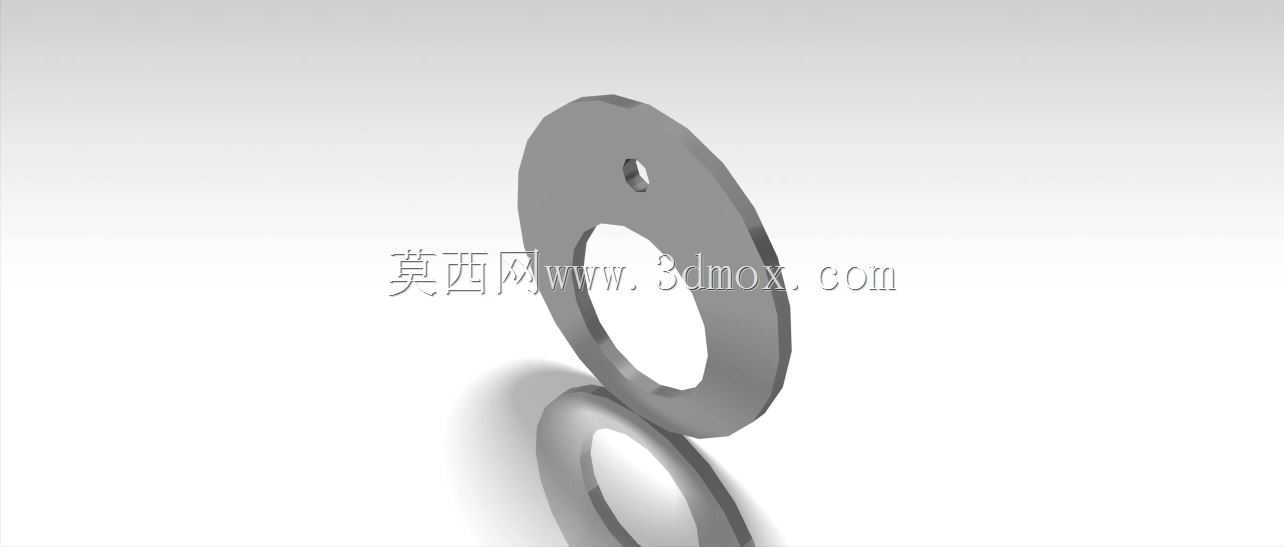

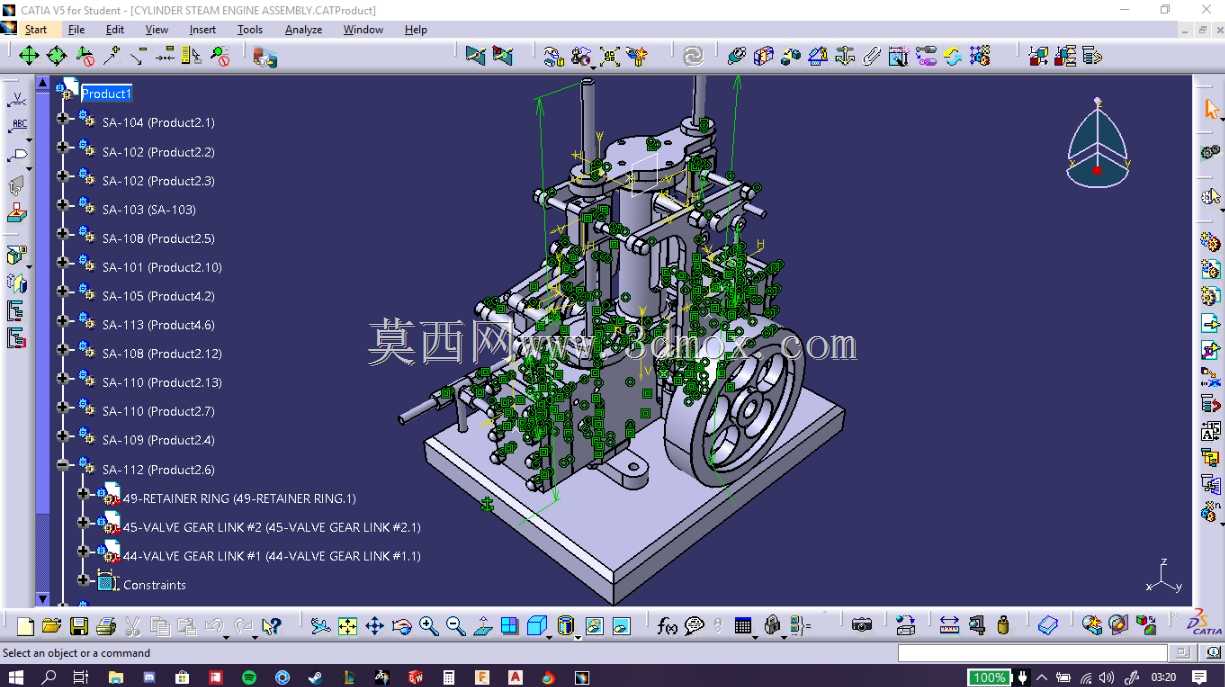

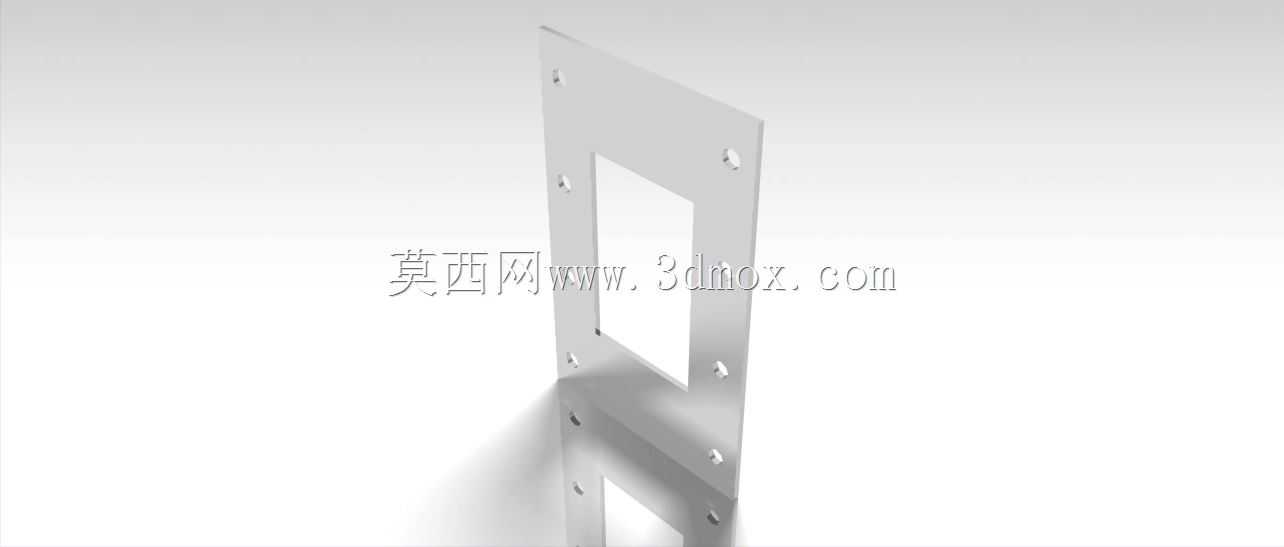

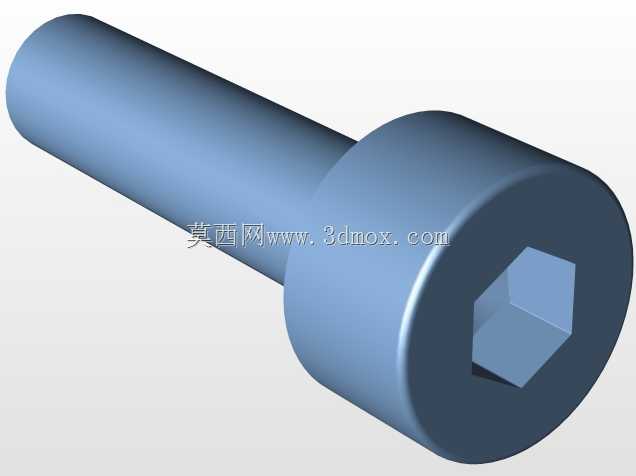

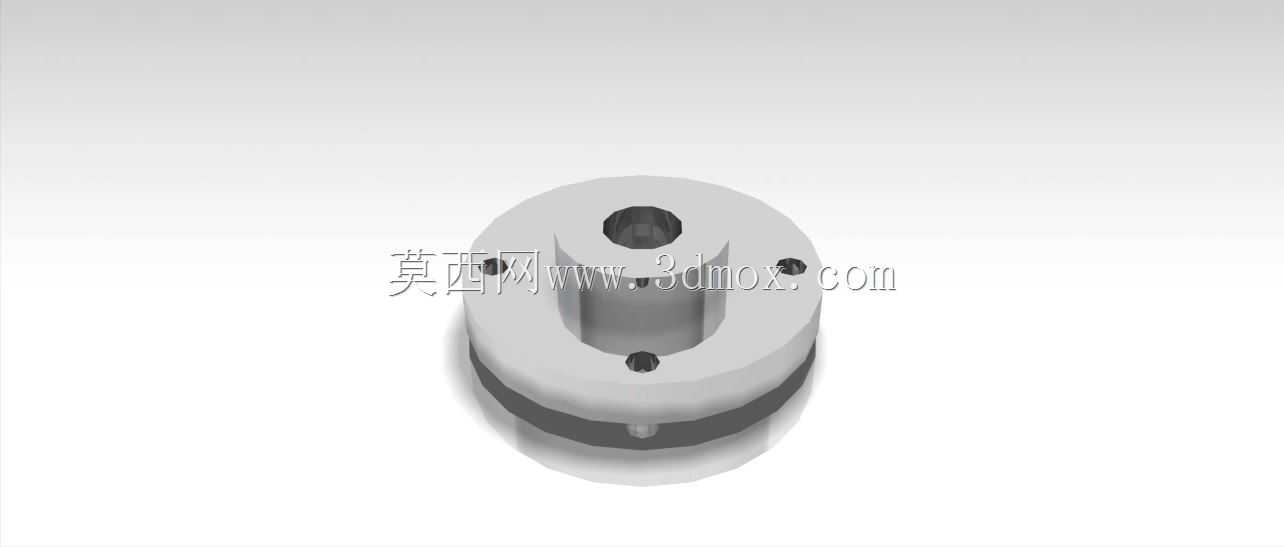

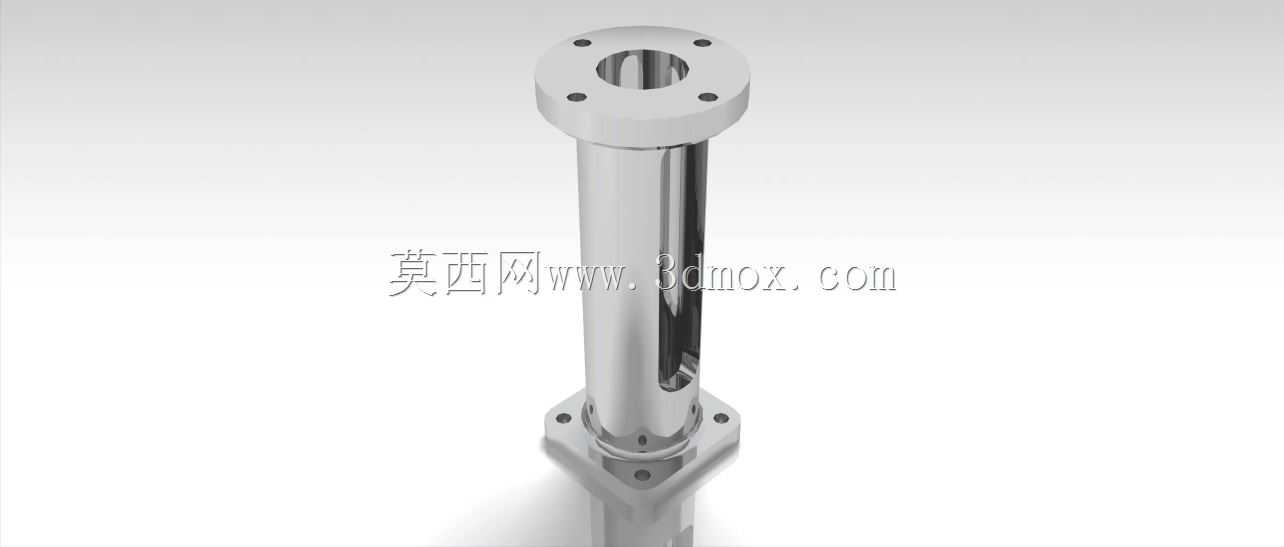

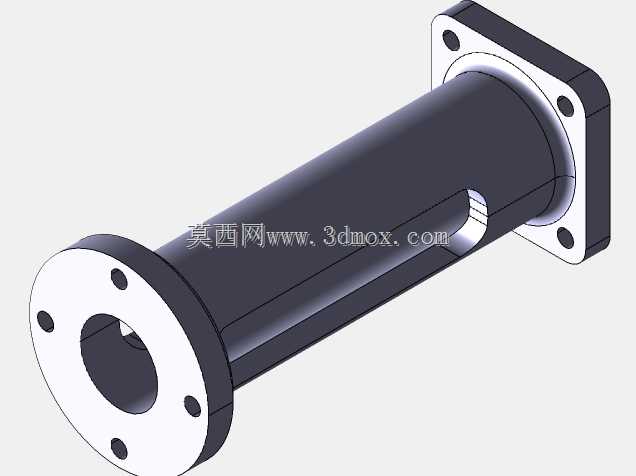

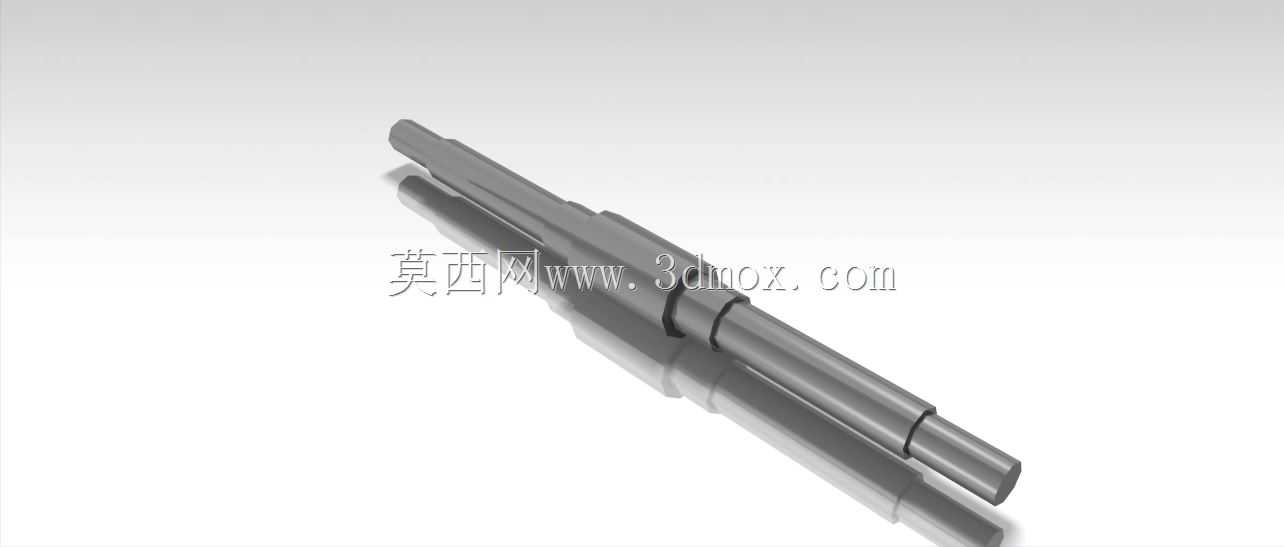

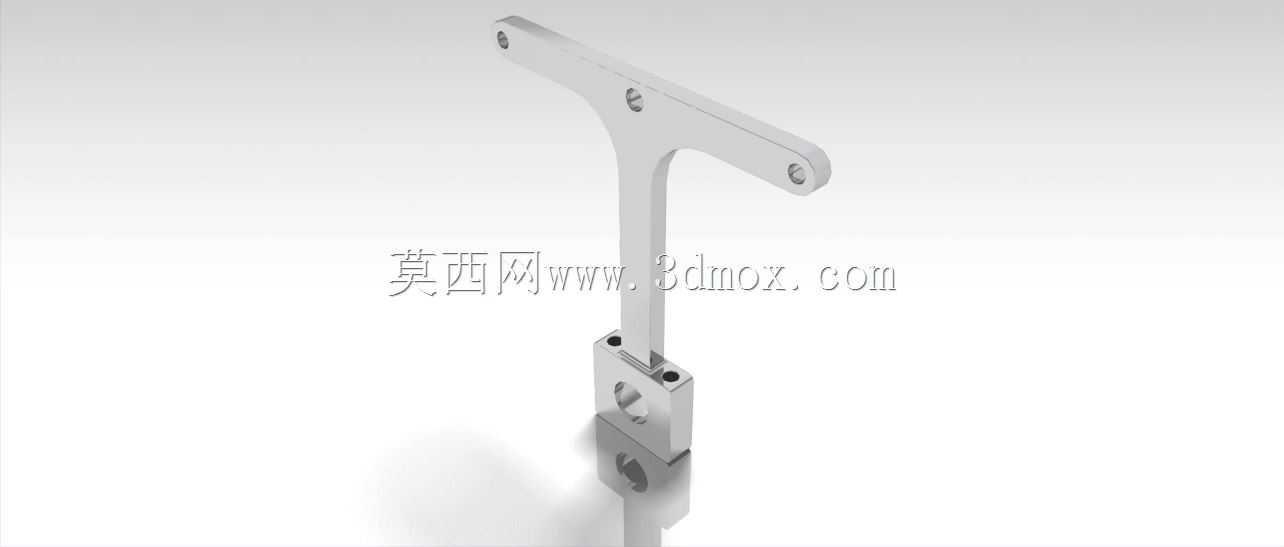

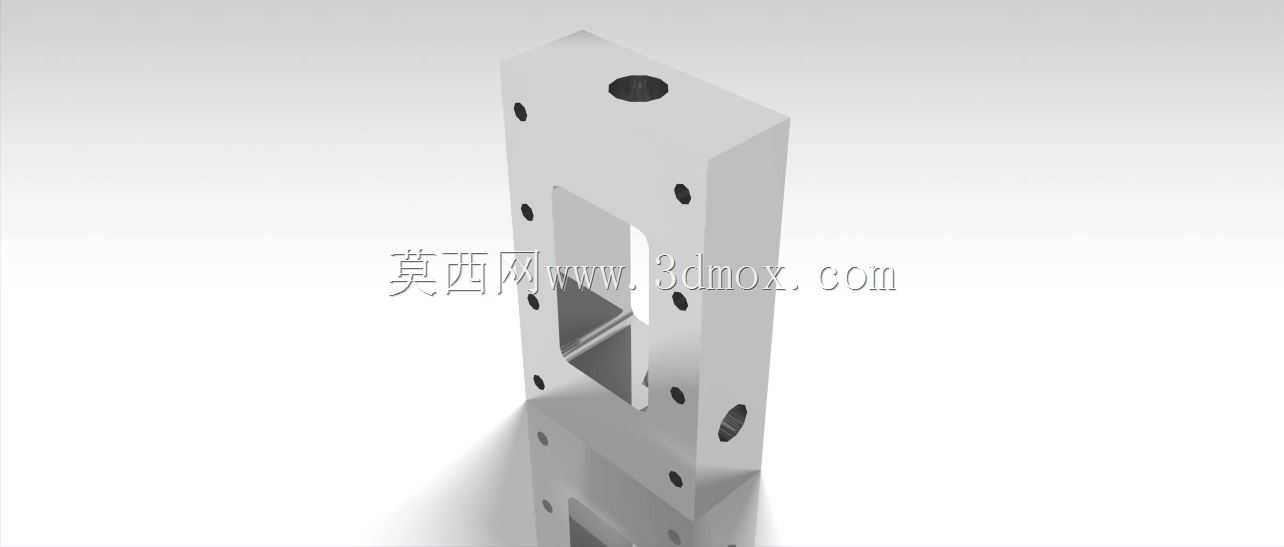

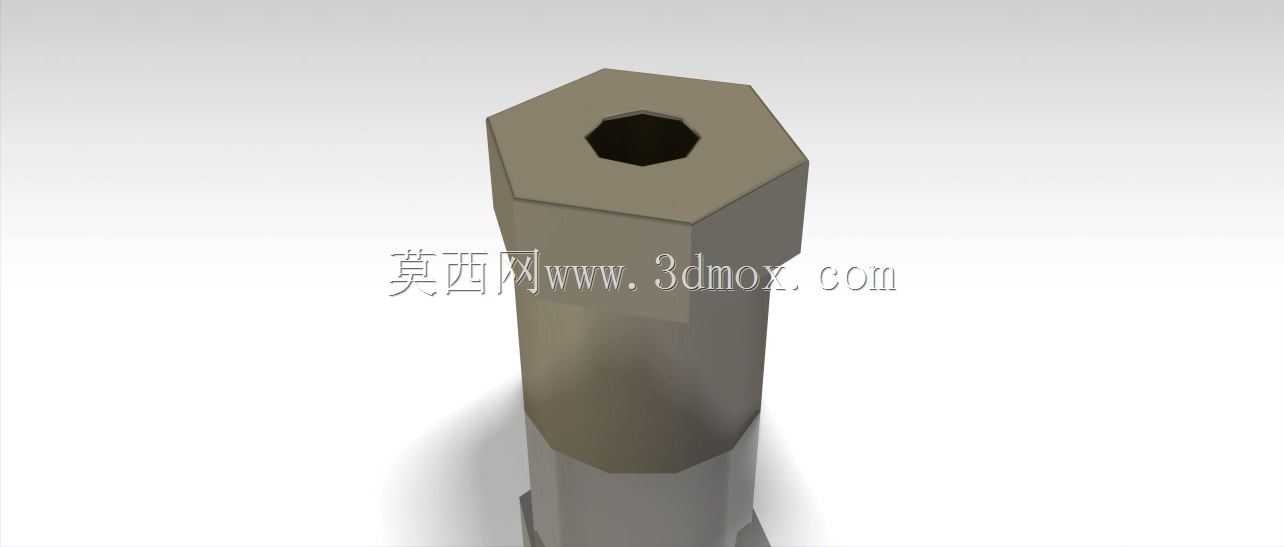

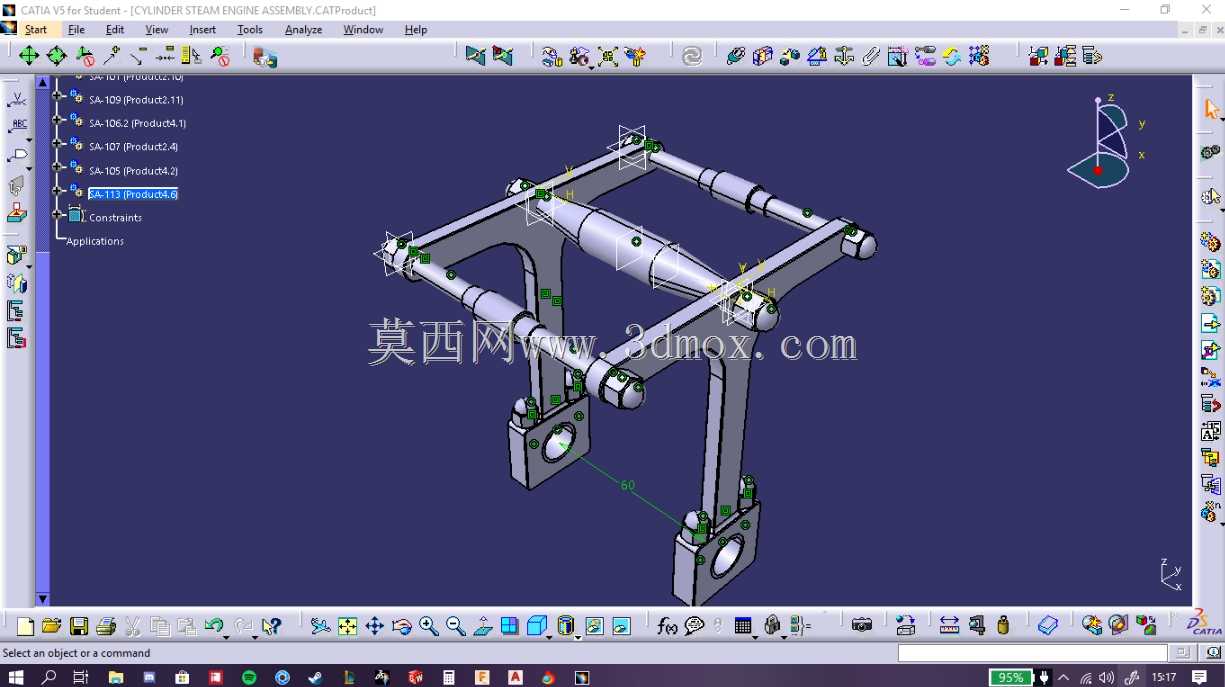

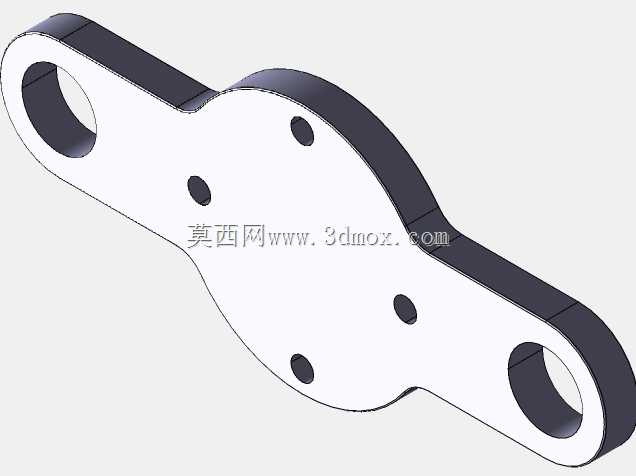

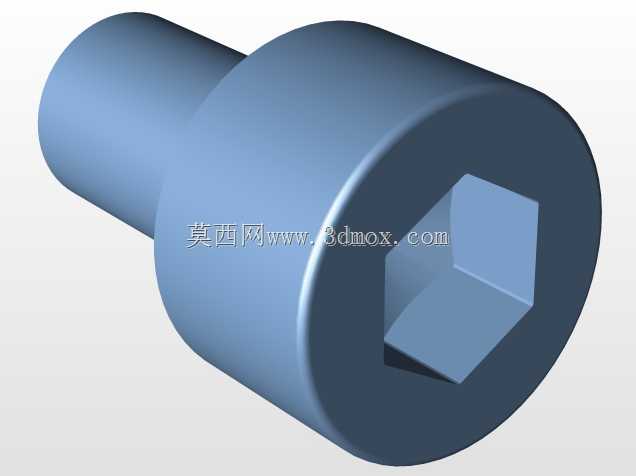

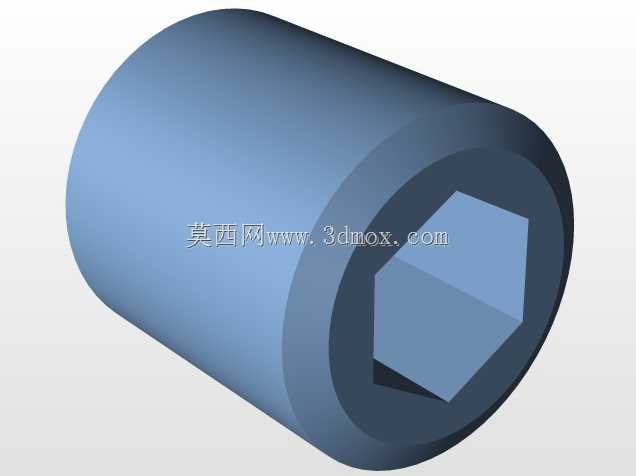

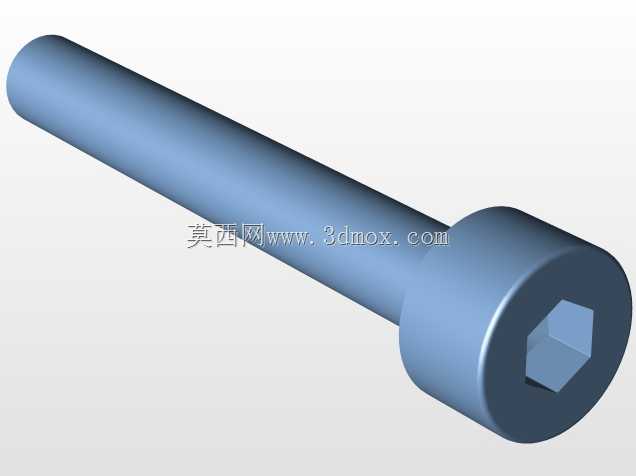

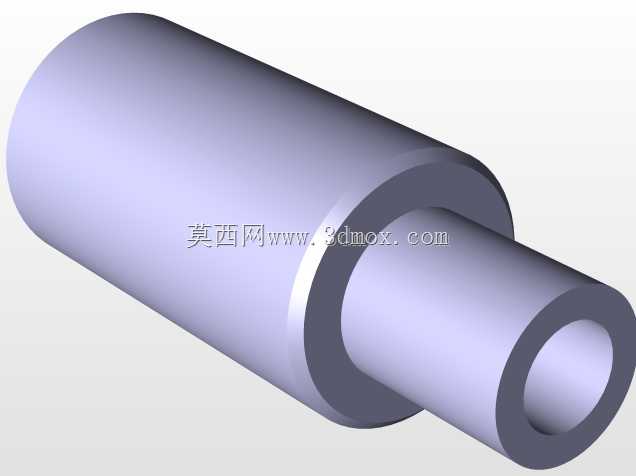

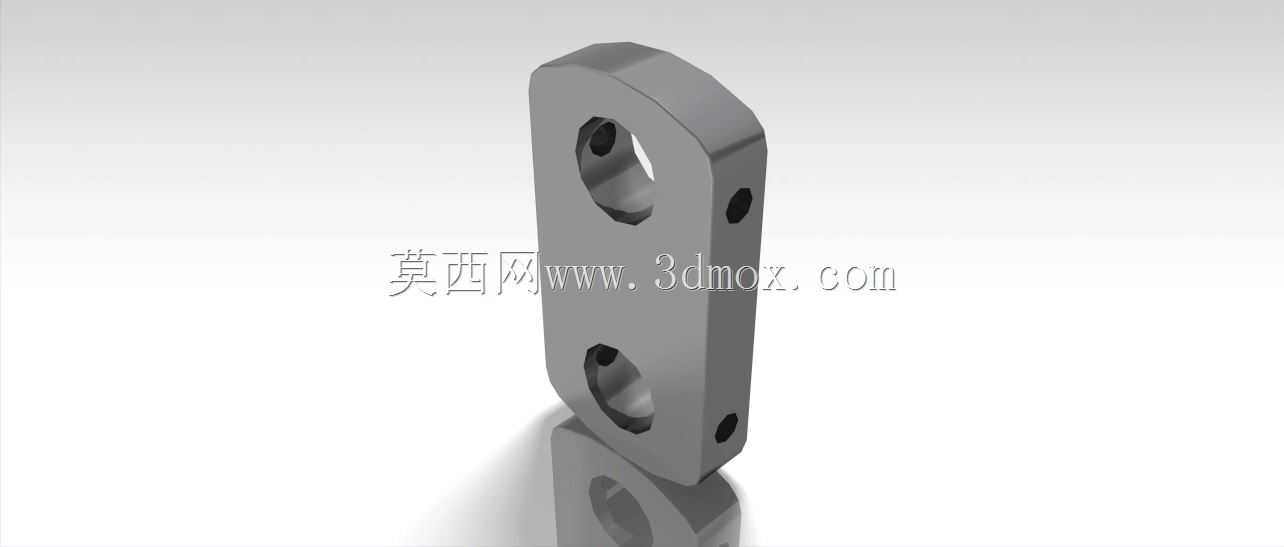

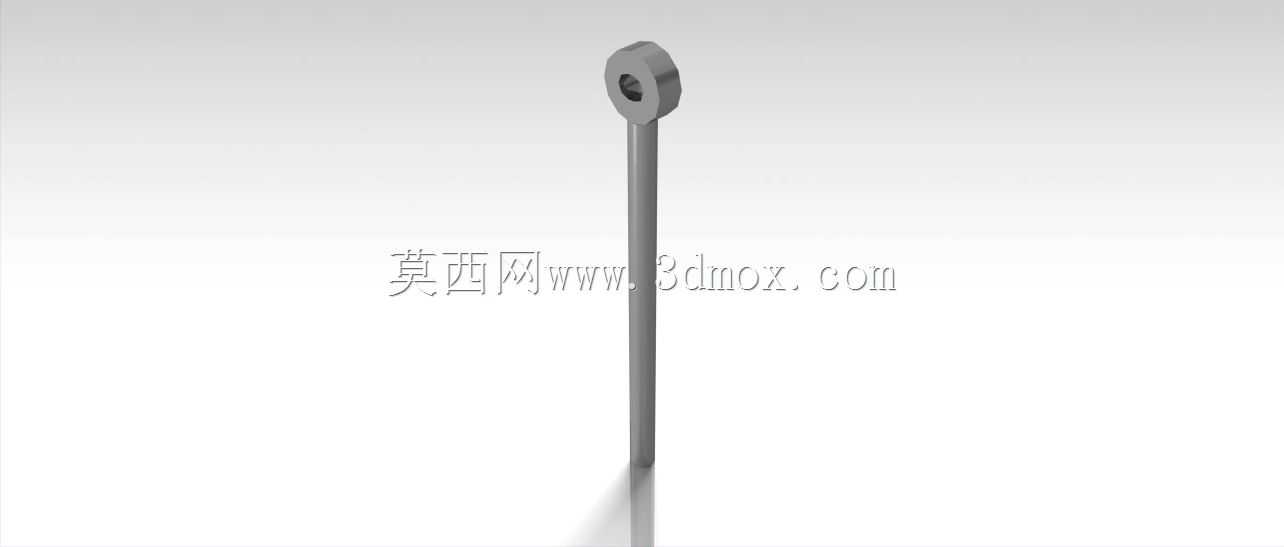

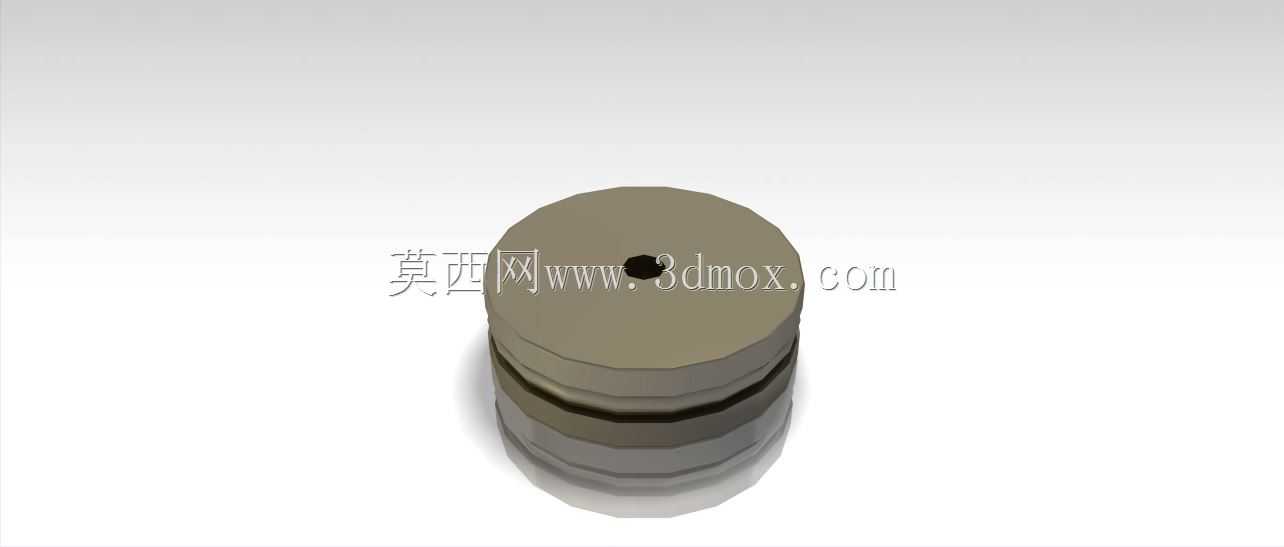

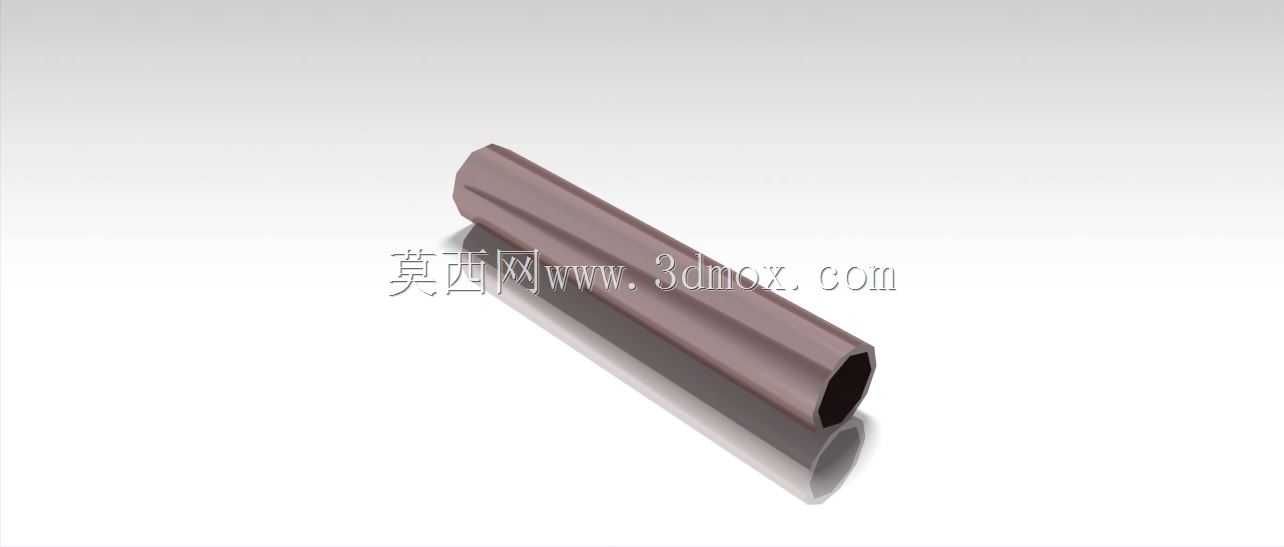

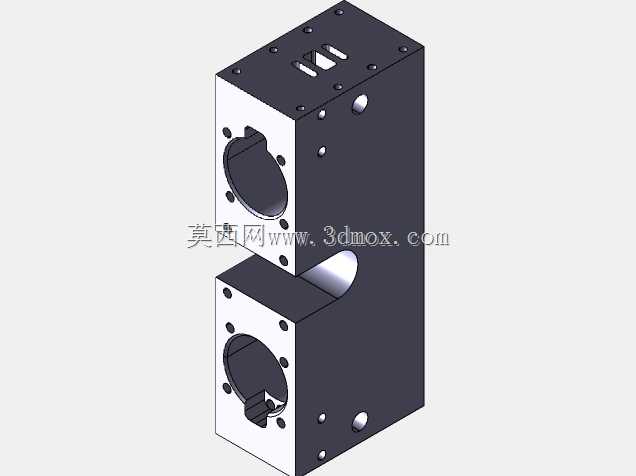

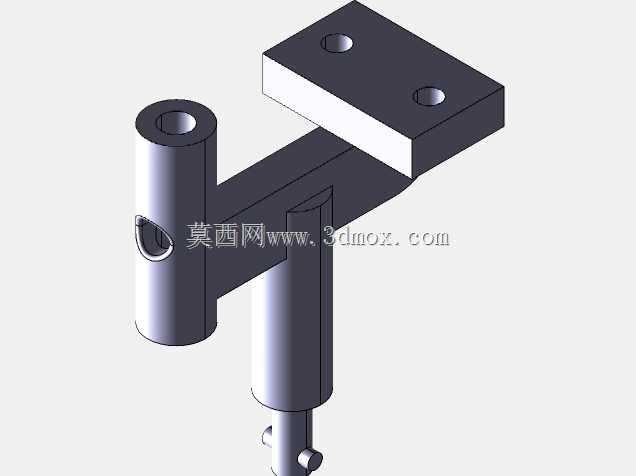

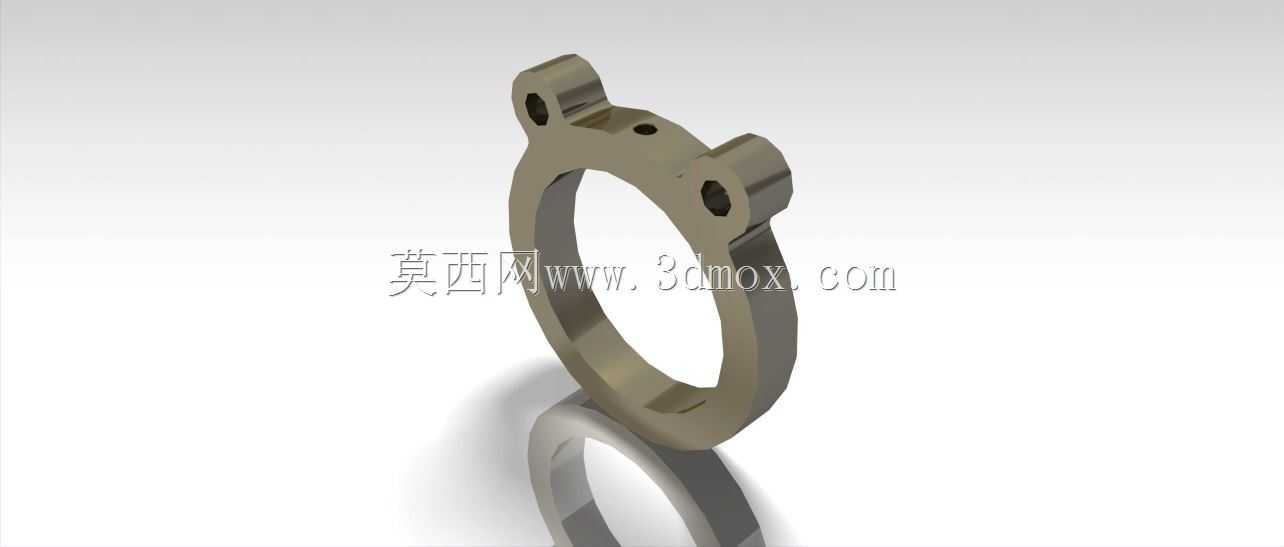

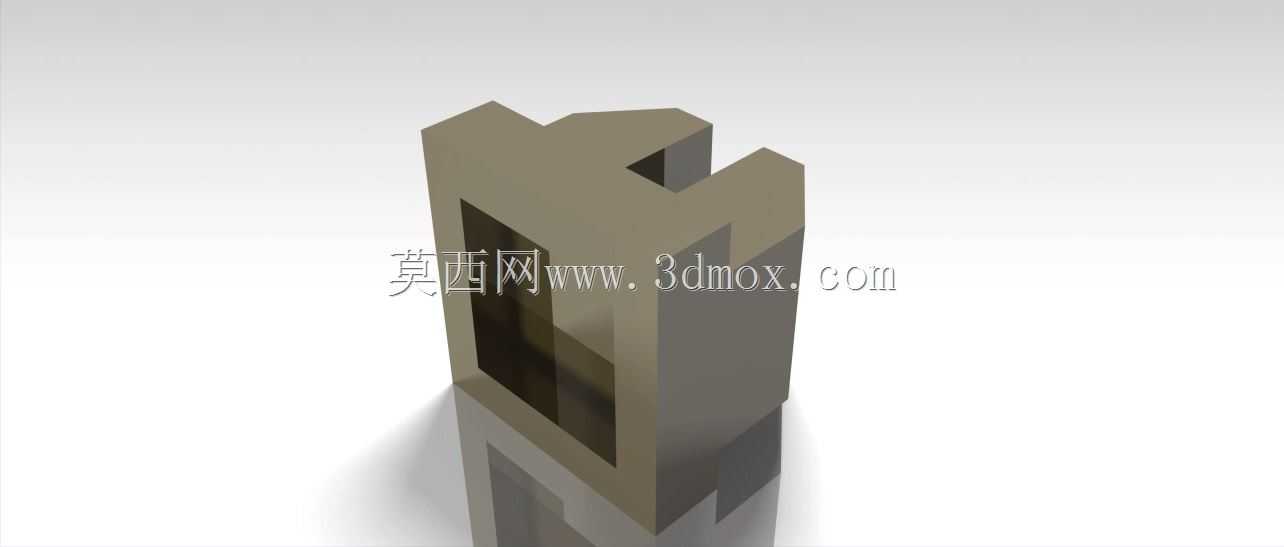

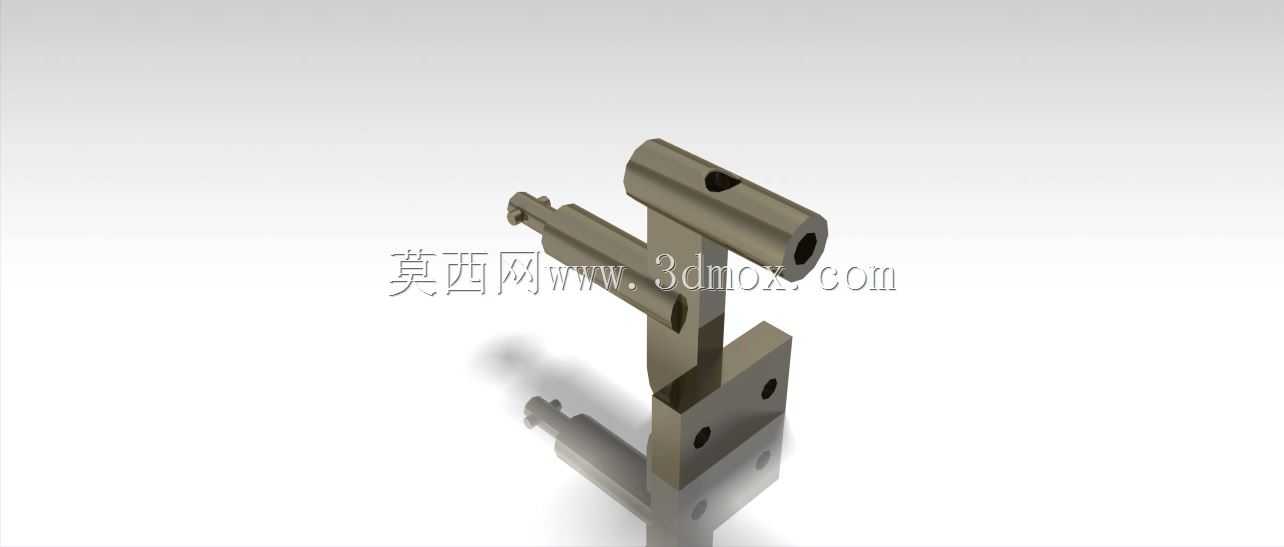

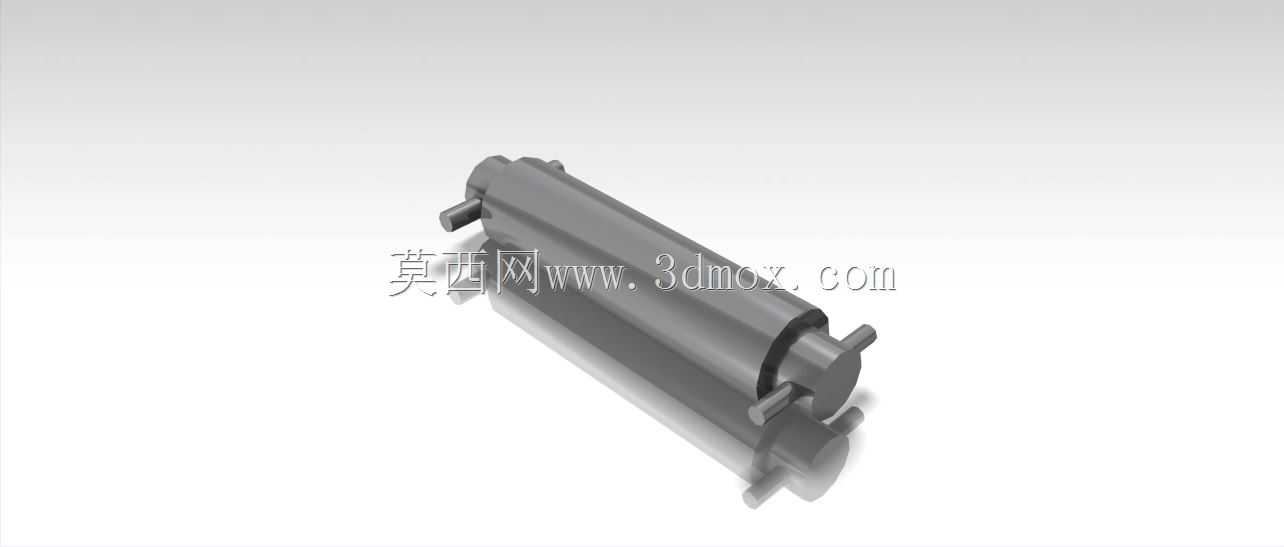

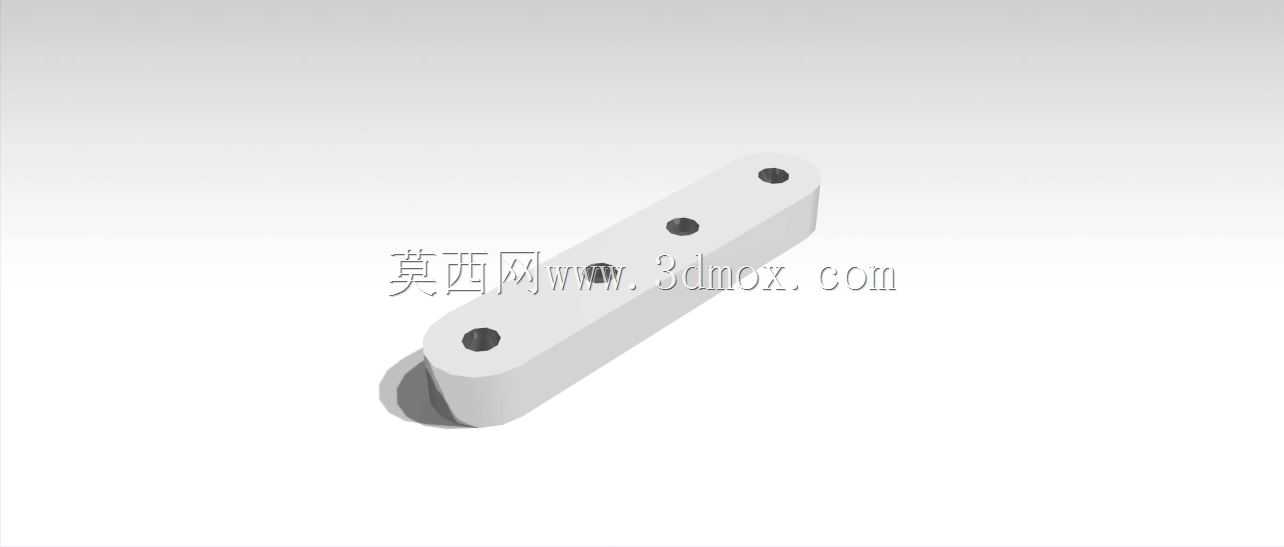

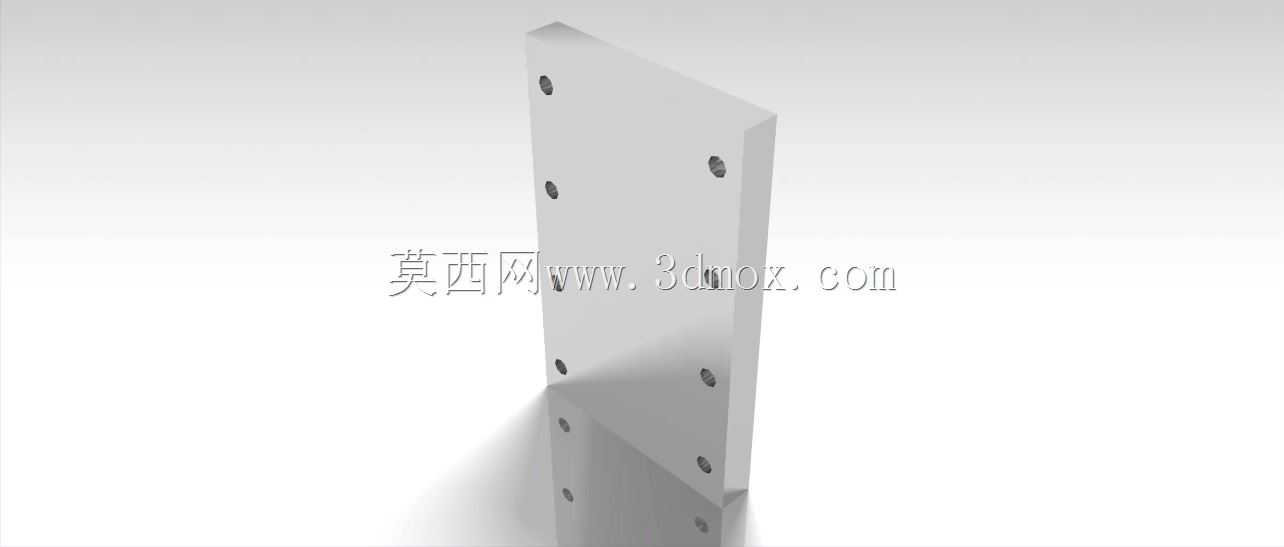

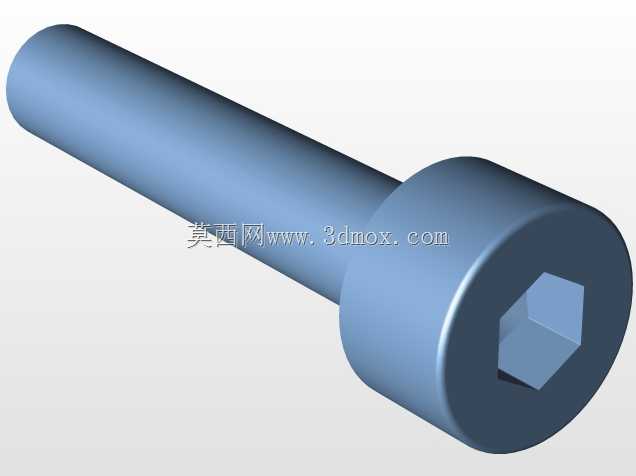

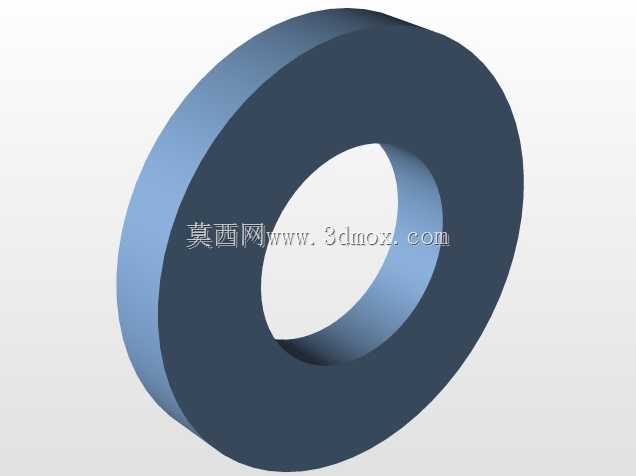

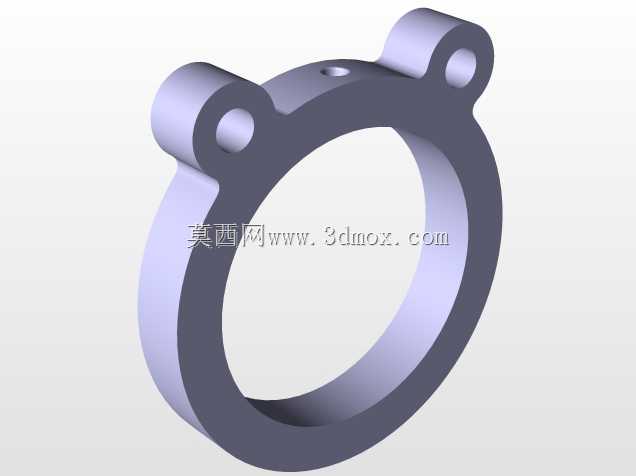

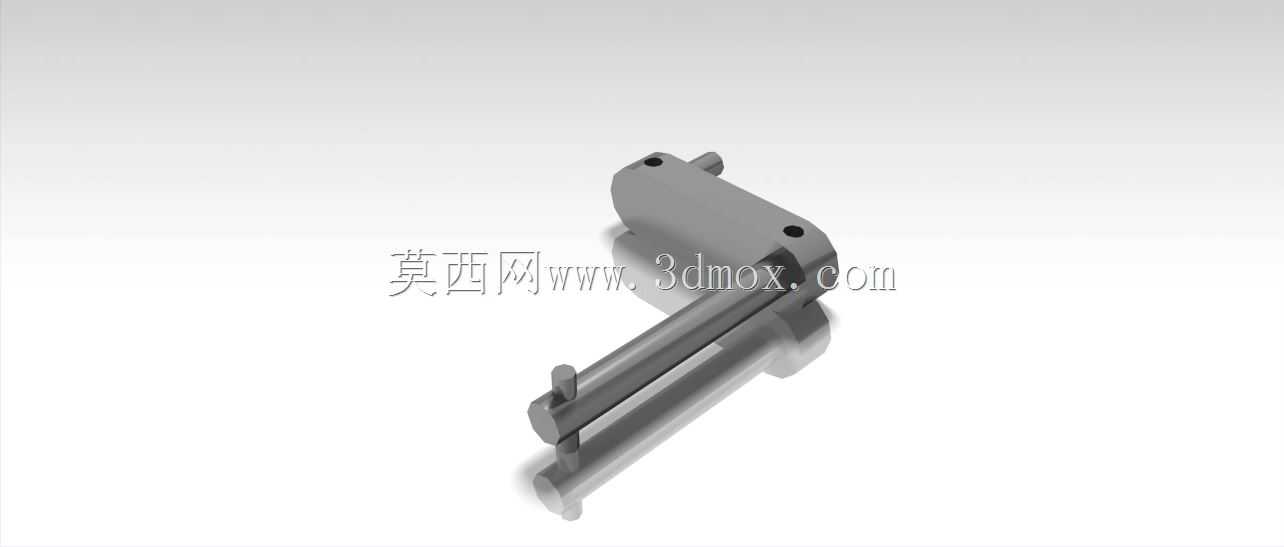

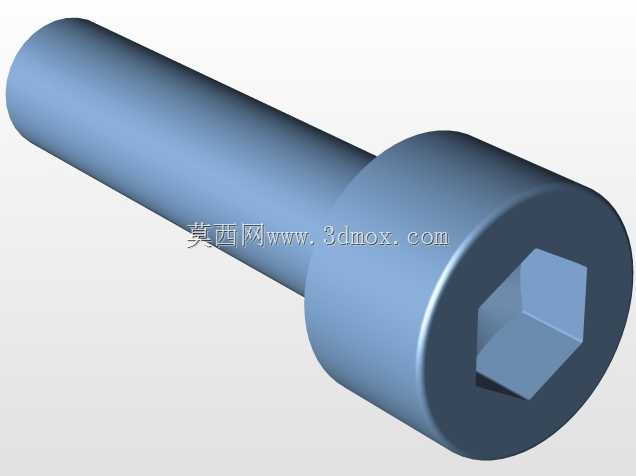

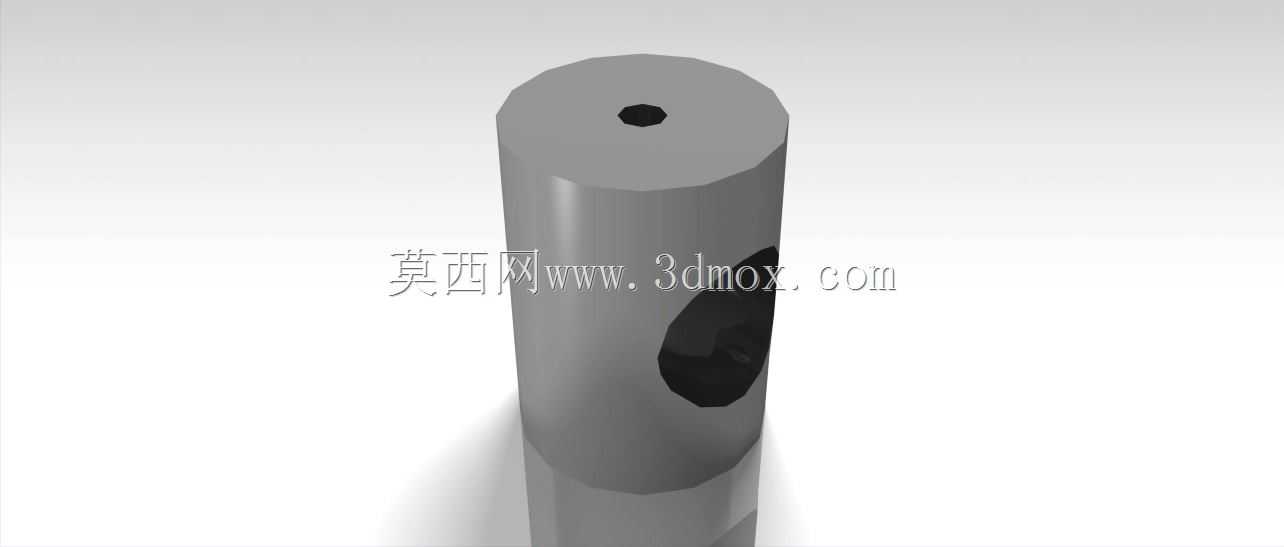

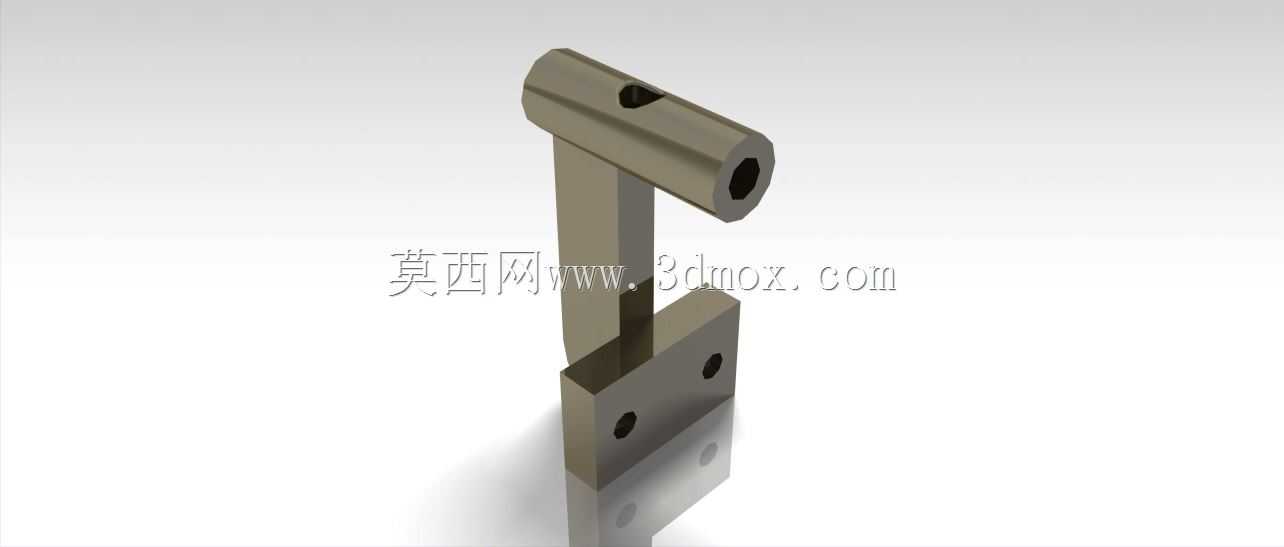

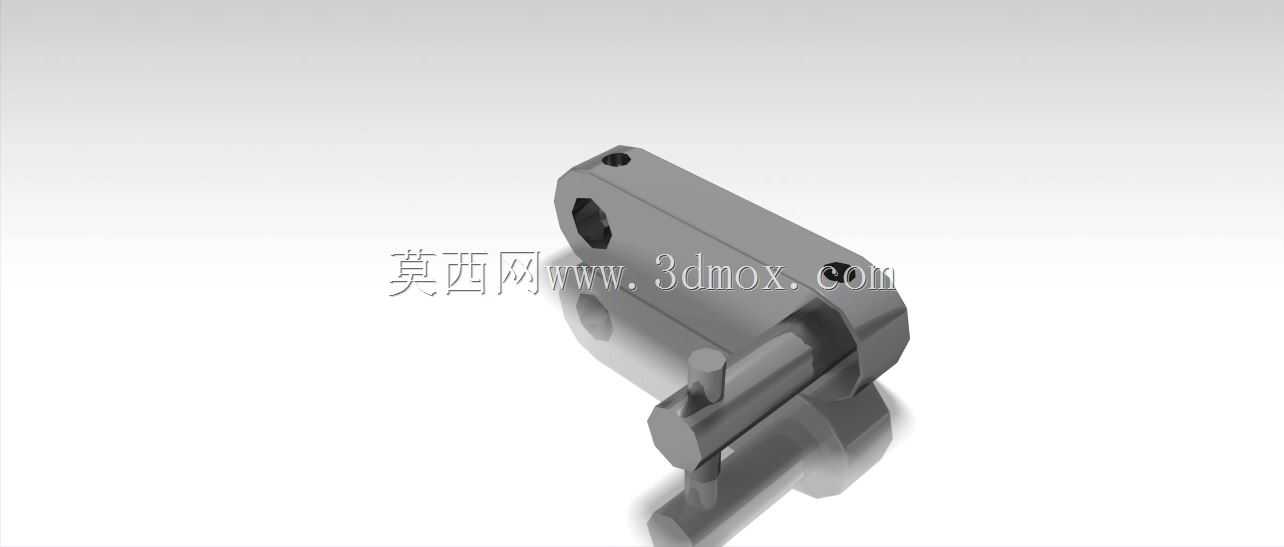

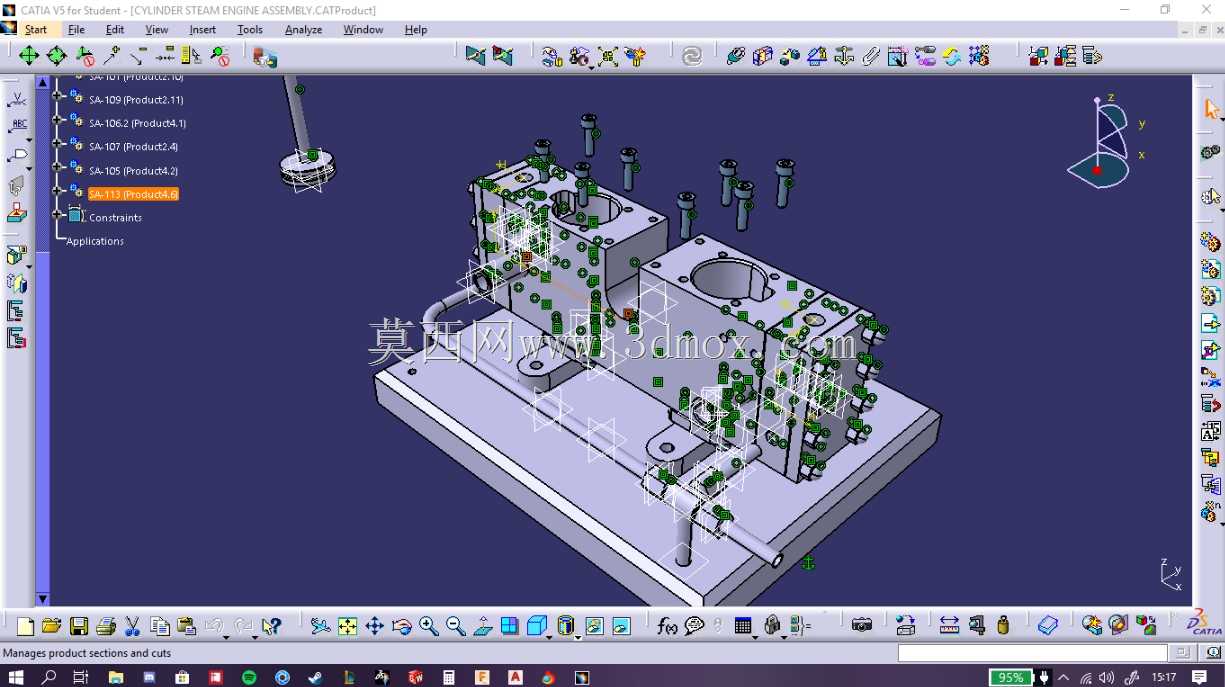

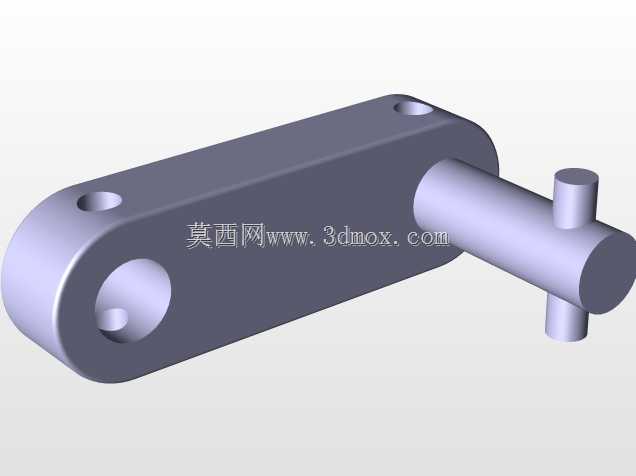

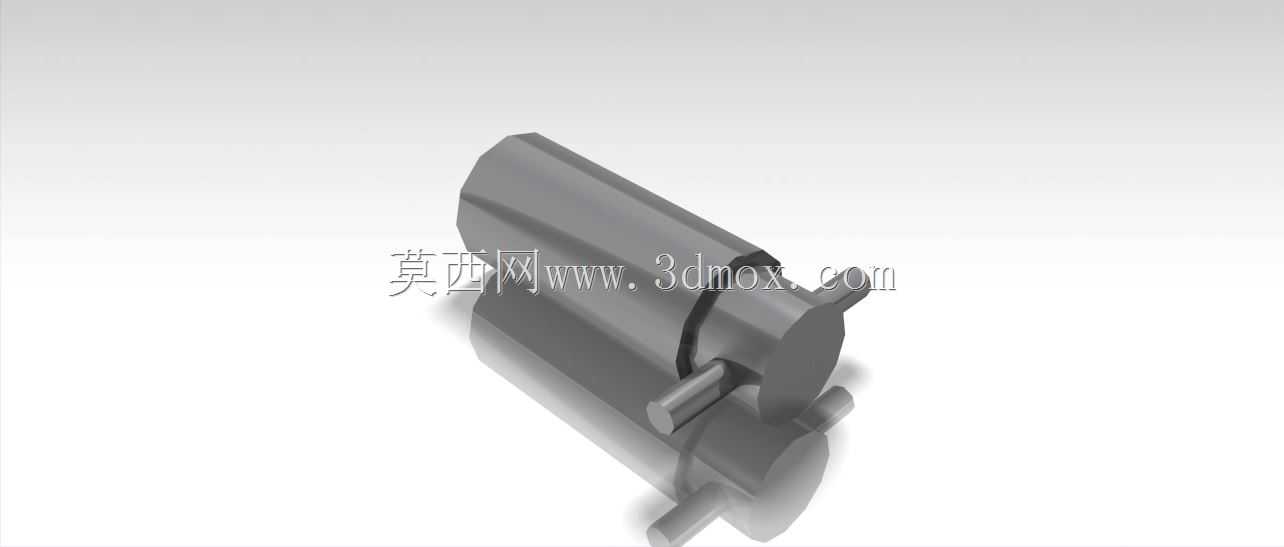

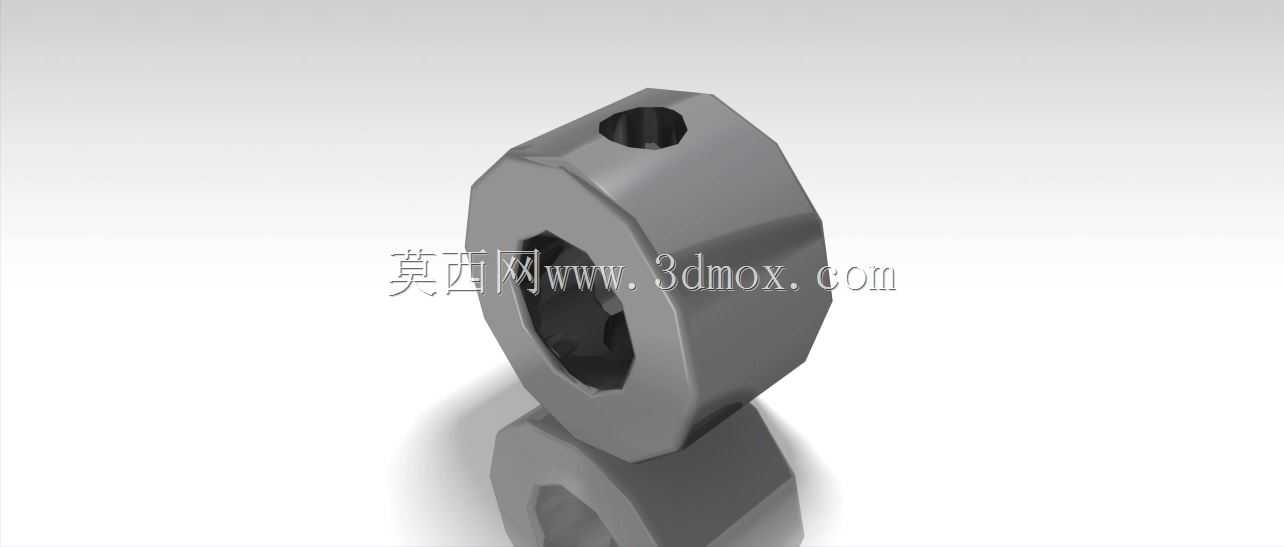

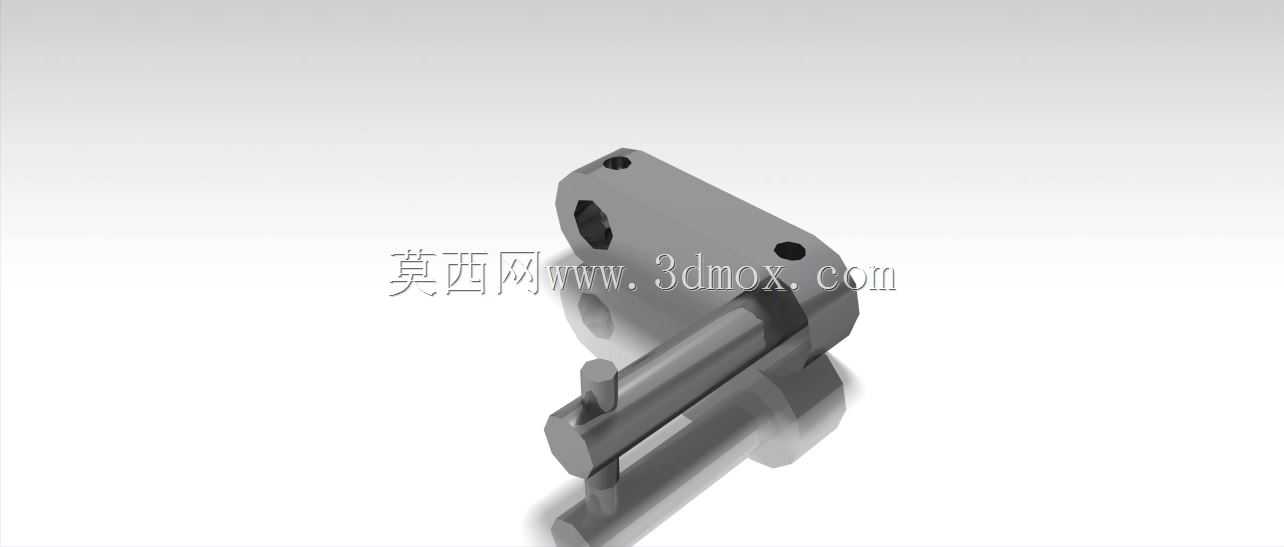

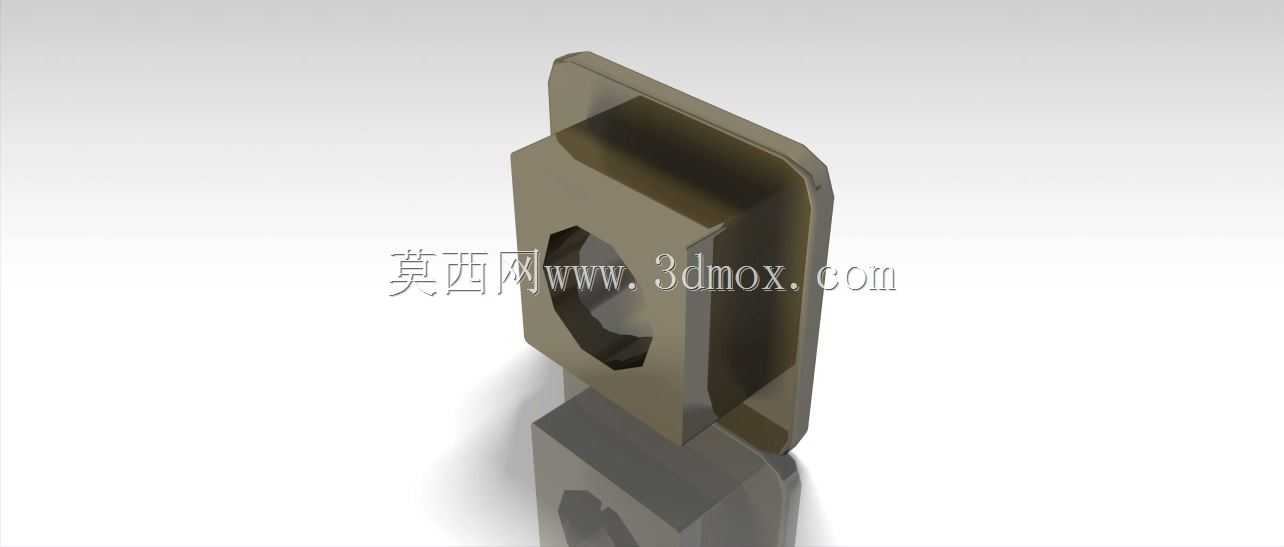

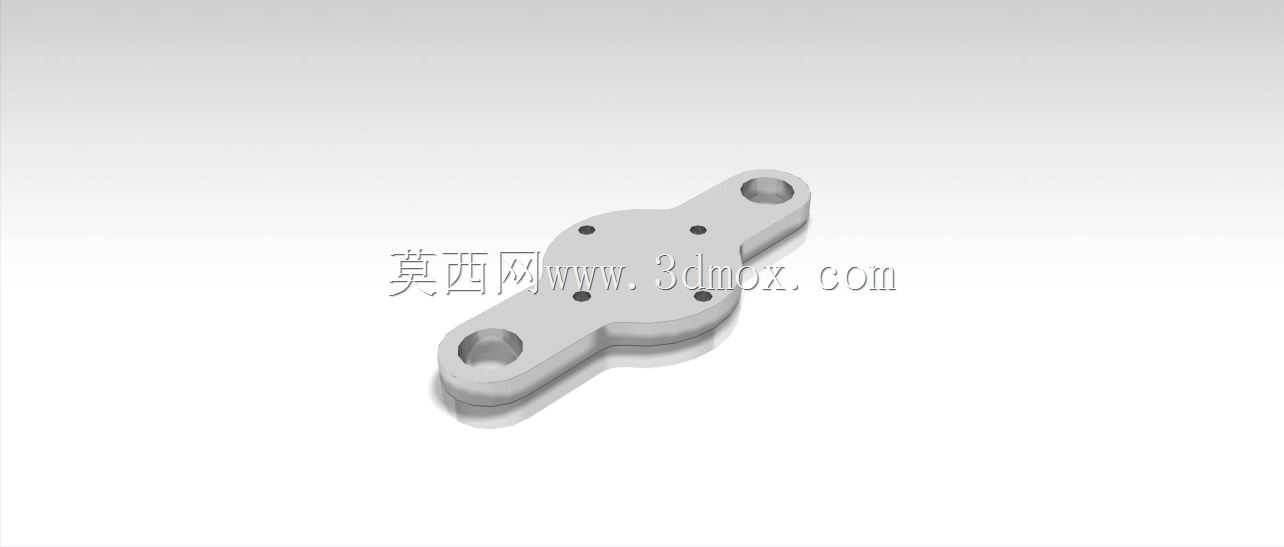

　　设计思路上，整机采用模块化分层设计，最下层为实木安装基座，承担整机的重量承载与安装固定功能，基座上预留了安装孔位，可通过螺栓将整机固定在安装台面上，避免运转过程中产生位移；中层为曲轴箱与飞轮安装位，曲轴采用支撑式轴承座固定，两端的轴承座同轴度经过公差匹配，减少曲轴转动的径向跳动，飞轮安装在曲轴侧端，外侧预留了动力输出接口，可通过皮带轮、联轴器连接被驱动设备；上层为气缸与配气组件，两个气缸平行竖直布置，缸体与曲轴箱之间通过密封垫片连接，避免蒸汽泄漏，活塞杆与十字头采用滑动配合结构，引导活塞做竖直往复运动，将活塞的推力平稳传递给曲柄连杆机构，侧向力由十字头导板承担，减少活塞与缸壁的偏磨，提升缸体使用寿命。顶部的两根竖直导杆为阀杆导向结构，保障滑阀往复运动的直线度，避免配气卡滞。

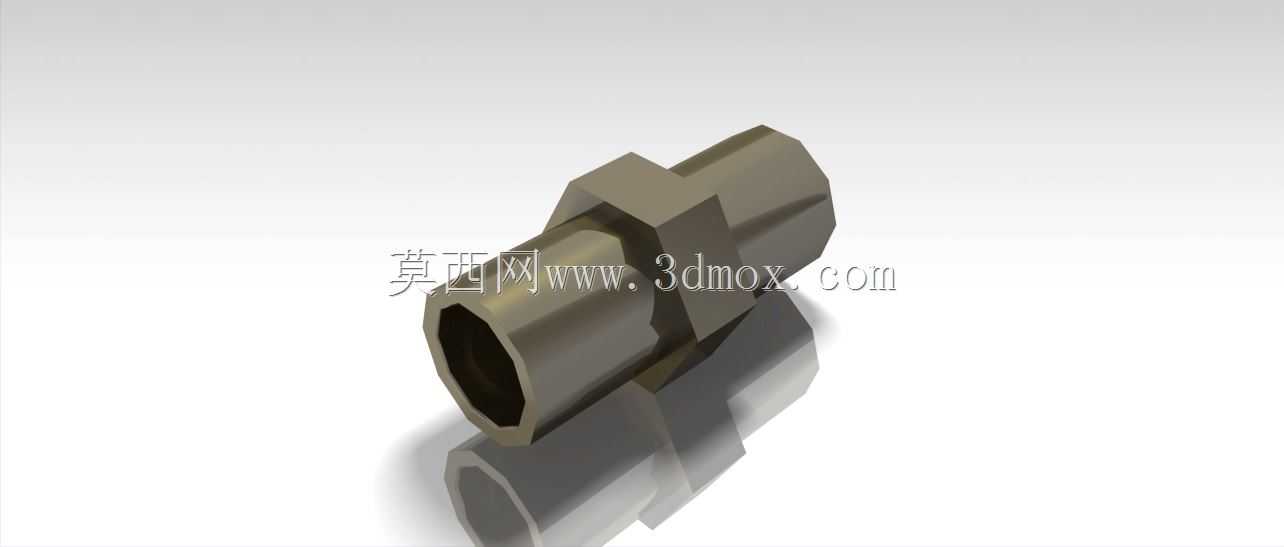

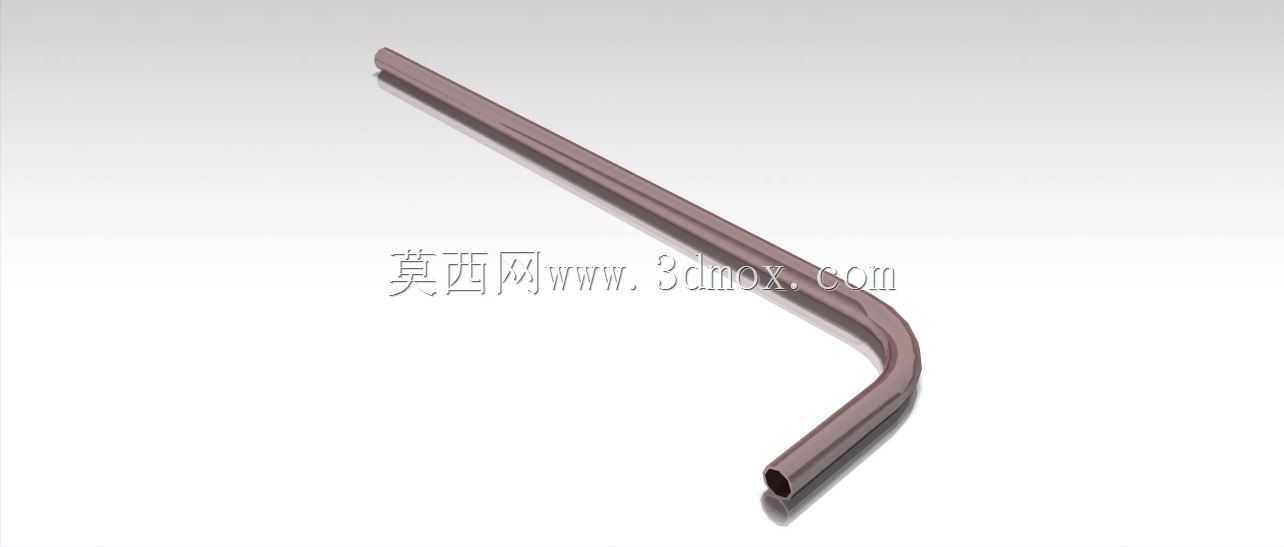

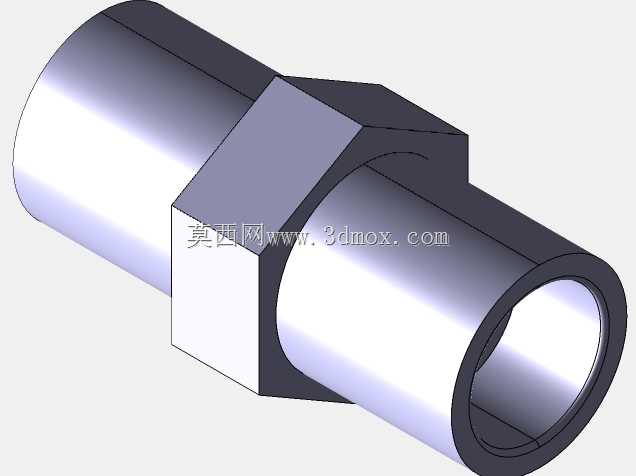

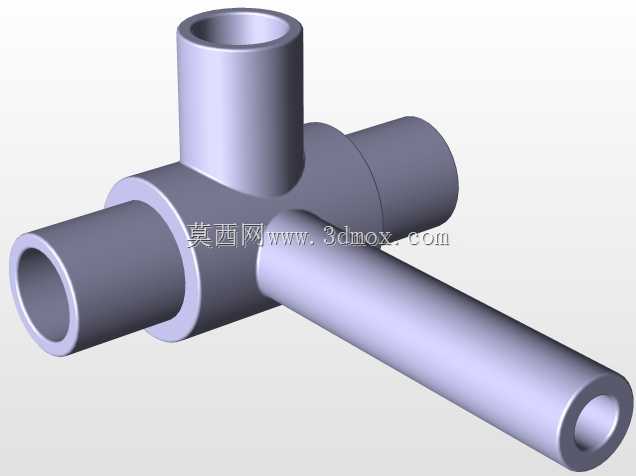

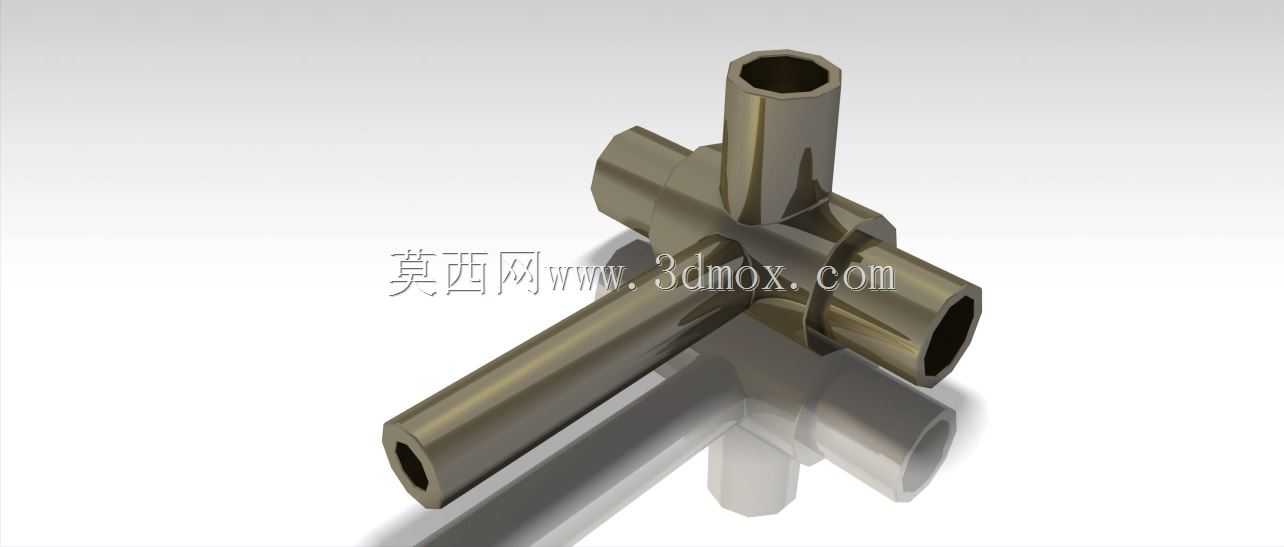

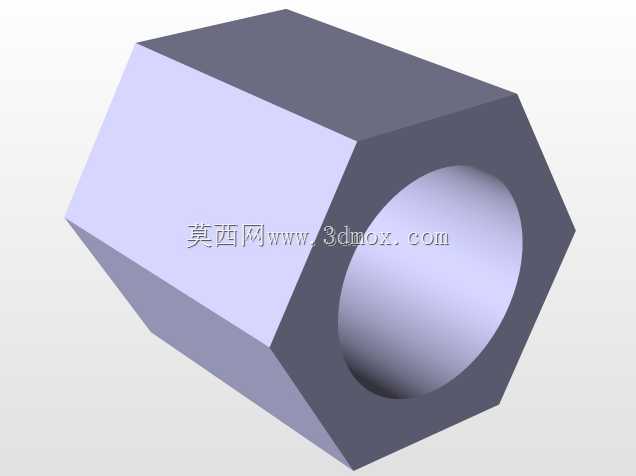

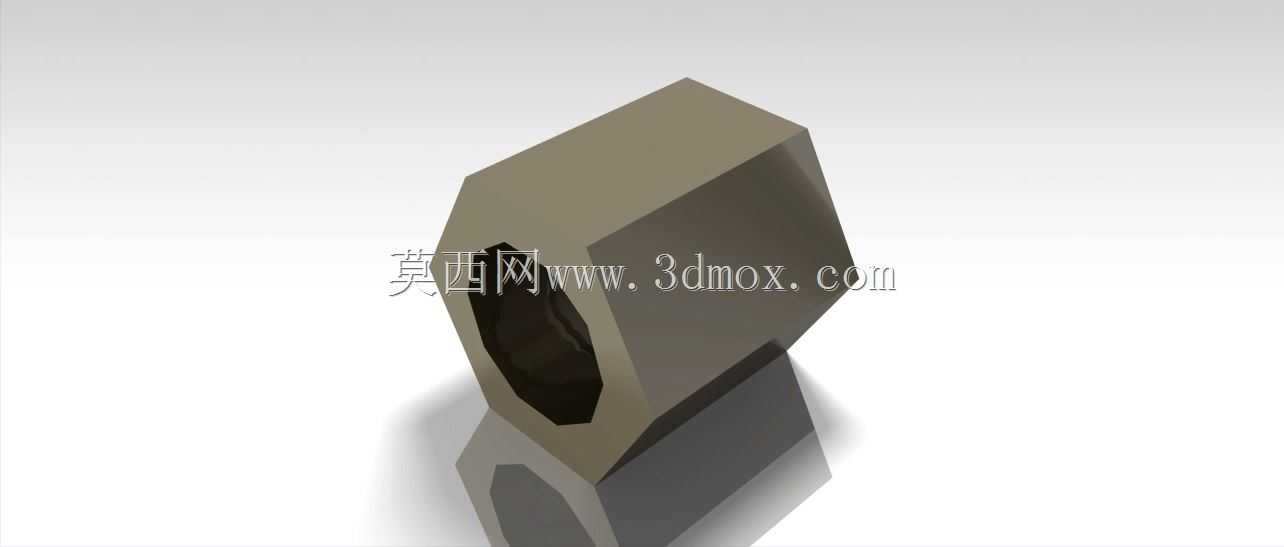

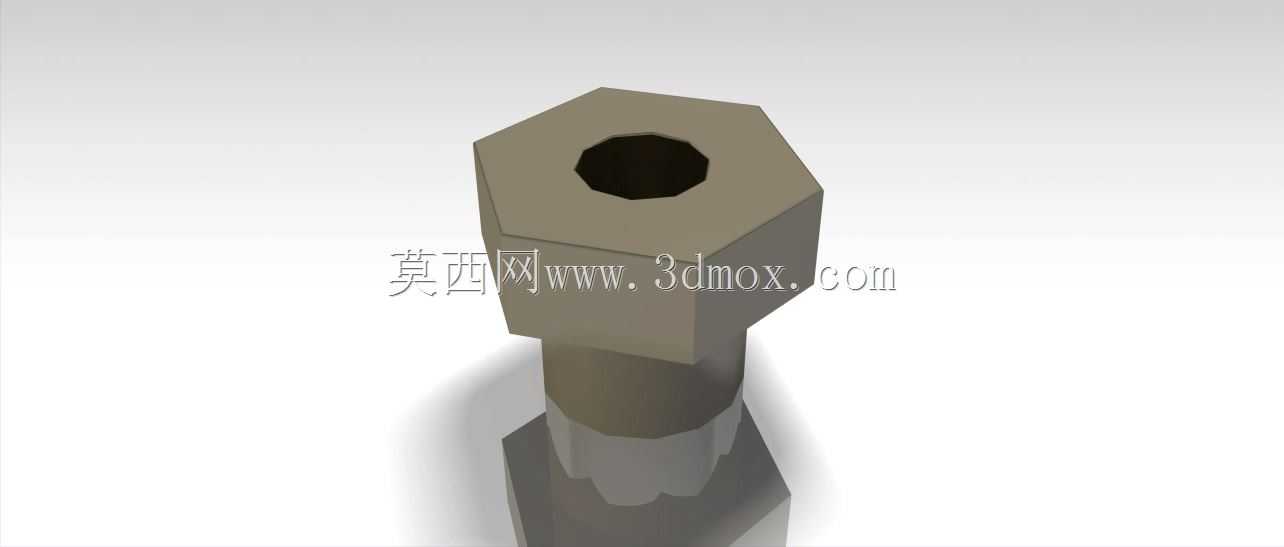

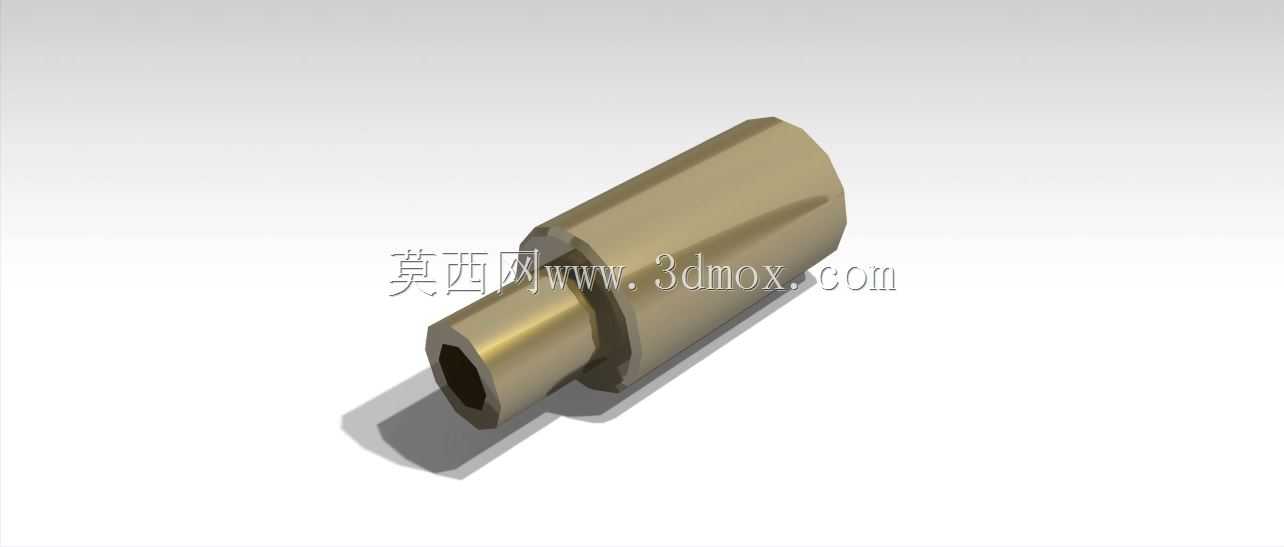

　　从安装边界来看，整机竖直方向的高度主要由顶部阀杆行程决定，水平方向的最大宽度为飞轮的外径尺寸，安装时需要在飞轮侧预留不小于飞轮半径的操作空间，方便后续维护时拆卸飞轮、调整配气正时；基座的安装孔位间距经过统一设计，可适配通用的小型动力机安装支架，进气管路从机体侧部引出，连接外部蒸汽源时需要预留管路弯折空间，避免管路与运动部件产生干涉。管路接口采用标准管螺纹设计，可直接适配常规的蒸汽输送管路，无需额外加工转换接头。

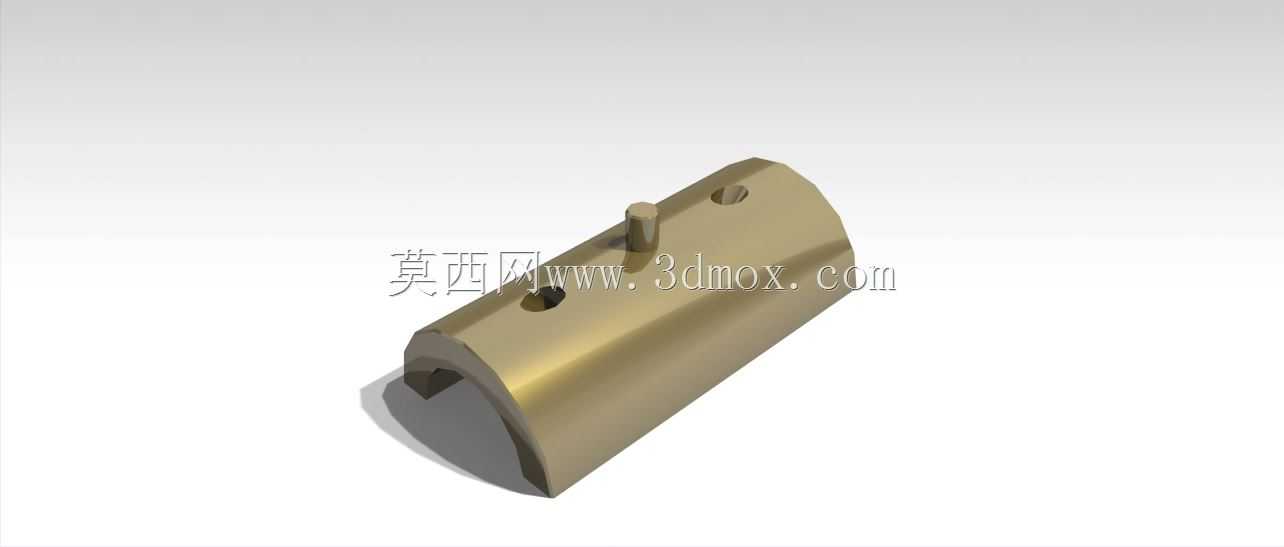

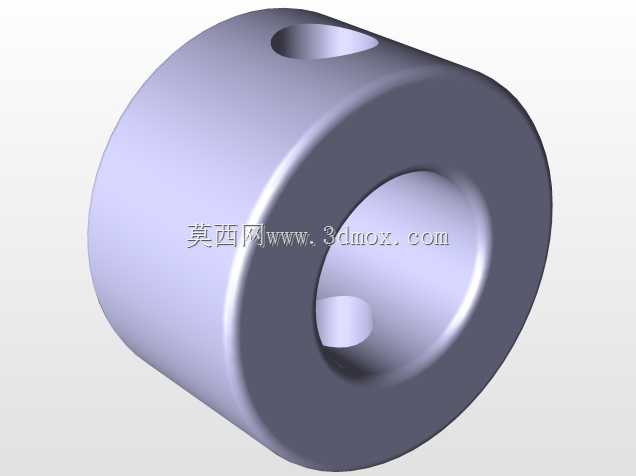

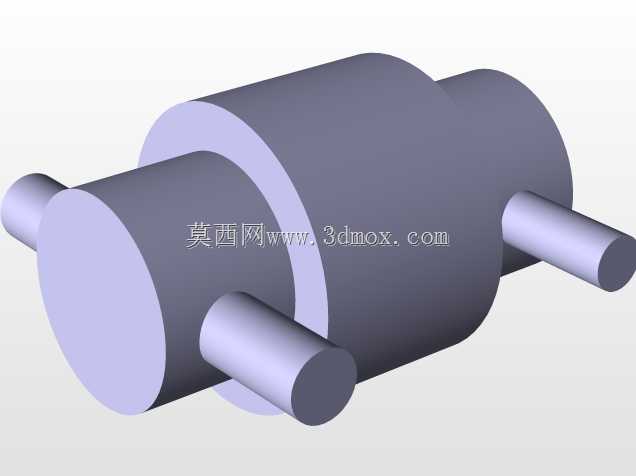

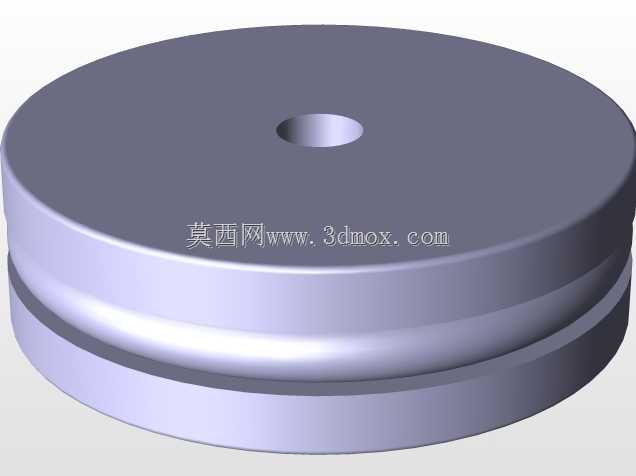

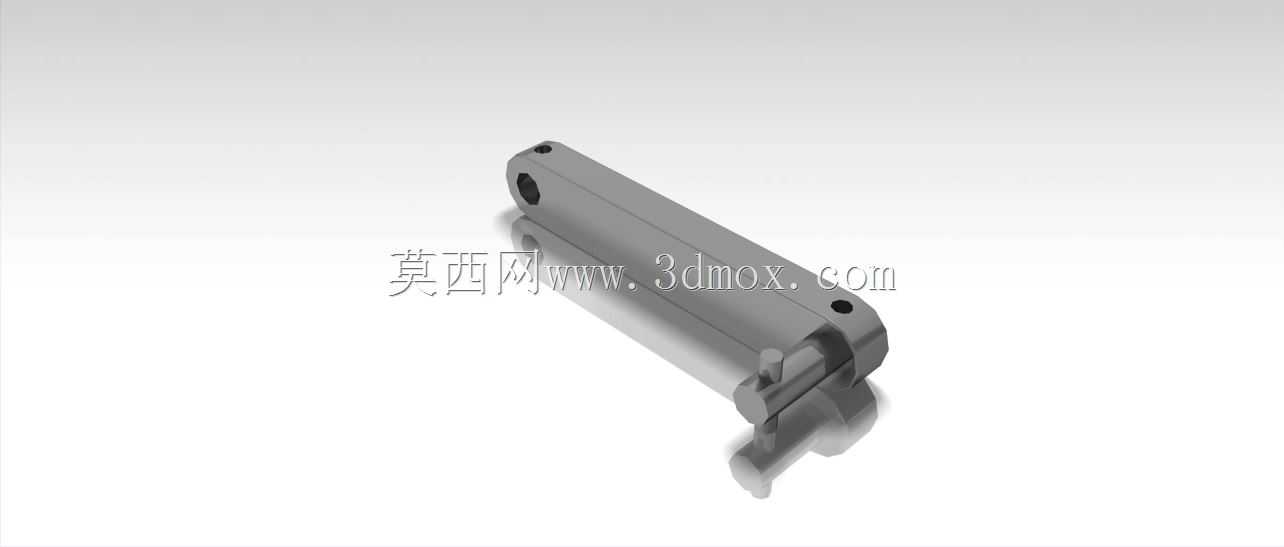

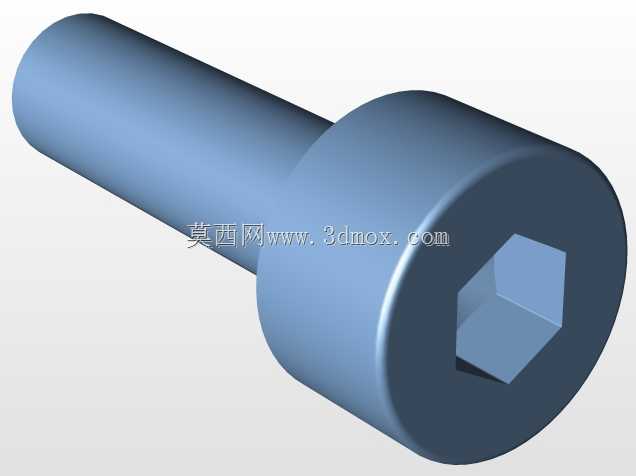

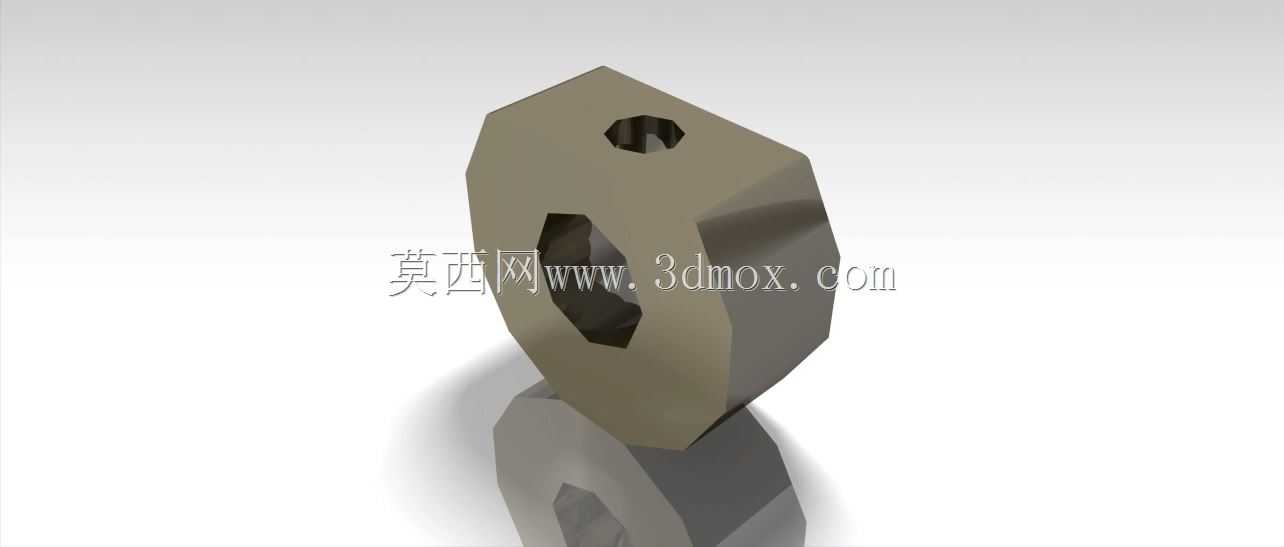

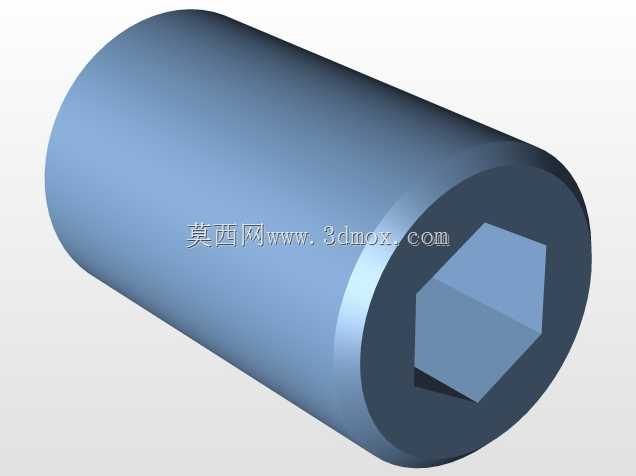

　　结构细节上，所有运动副都预留了合理的配合间隙，活塞与缸壁之间的间隙适配蒸汽润滑的工况，连杆大小端的轴瓦采用耐磨材质，可承受长期往复运动的磨损，侧部布置的多组调节螺钉可用于调整滑阀的配气正时，在装配与维护时可通过转动偏心轮的安装角度，微调进排气的提前角与滞后角，适配不同压力的蒸汽输入工况，当输入蒸汽压力在额定范围内波动时，可通过配气调整保障整机运转效率。整机的外露运动部件都做了结构避让设计，飞轮外侧无突出的尖锐结构，运转时不会对周边操作人员造成剐蹭风险，适合在展示场景下长期运行。
