V8发动机金属活塞高精度结构设计

　　作为往复式动力装置的核心承压运动构件，活塞的设计合理性直接决定了整套动力单元的输出效率、运行寿命与密封可靠性，这类构件的三维建模过程，需要完全贴合实际工况的受力边界与装配约束，不能仅做外观层面的曲面复刻。从实际应用场景来看，这类活塞主要适配V型八缸内燃动力单元，广泛搭载在大排量乘用车辆、小型工程动力设备、高性能摩托艇这类需要高功率密度输出的设备上，工作过程中需要在气缸套内完成高频往复直线运动，承接燃烧室爆燃产生的高压燃气推力，通过配套的活塞销将作用力传递给连杆，最终带动曲轴旋转完成热能到机械能的转换。

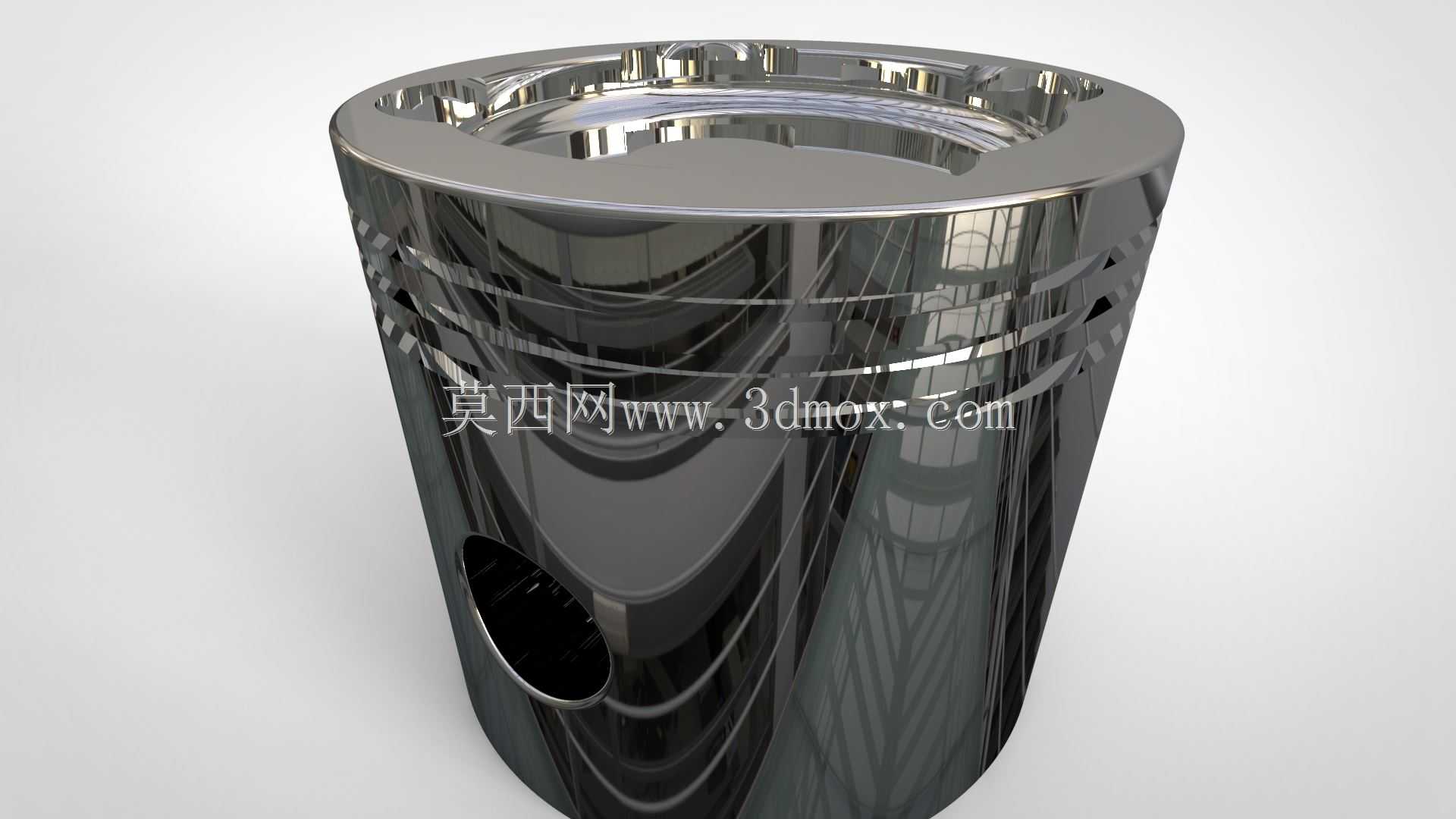

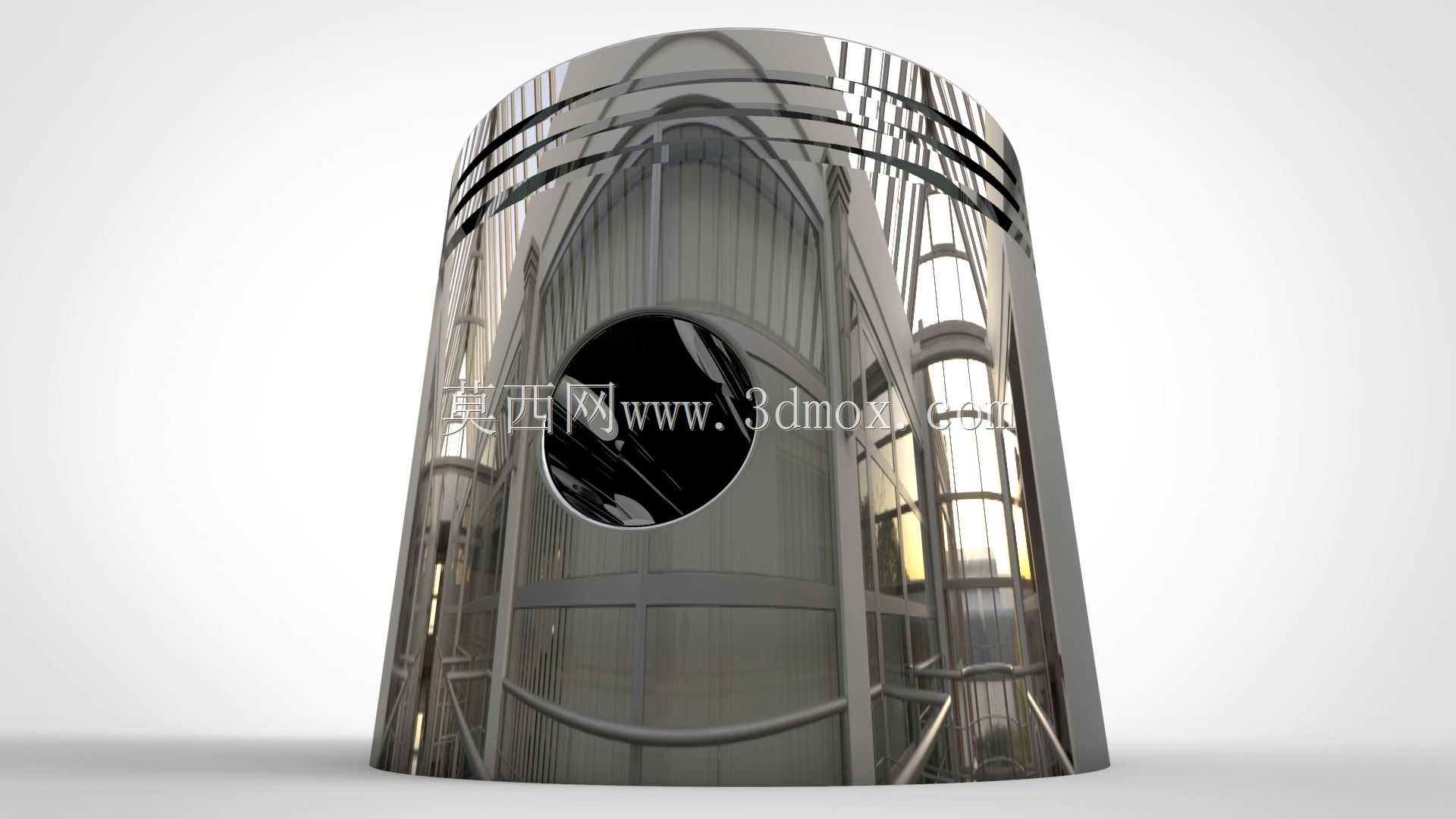

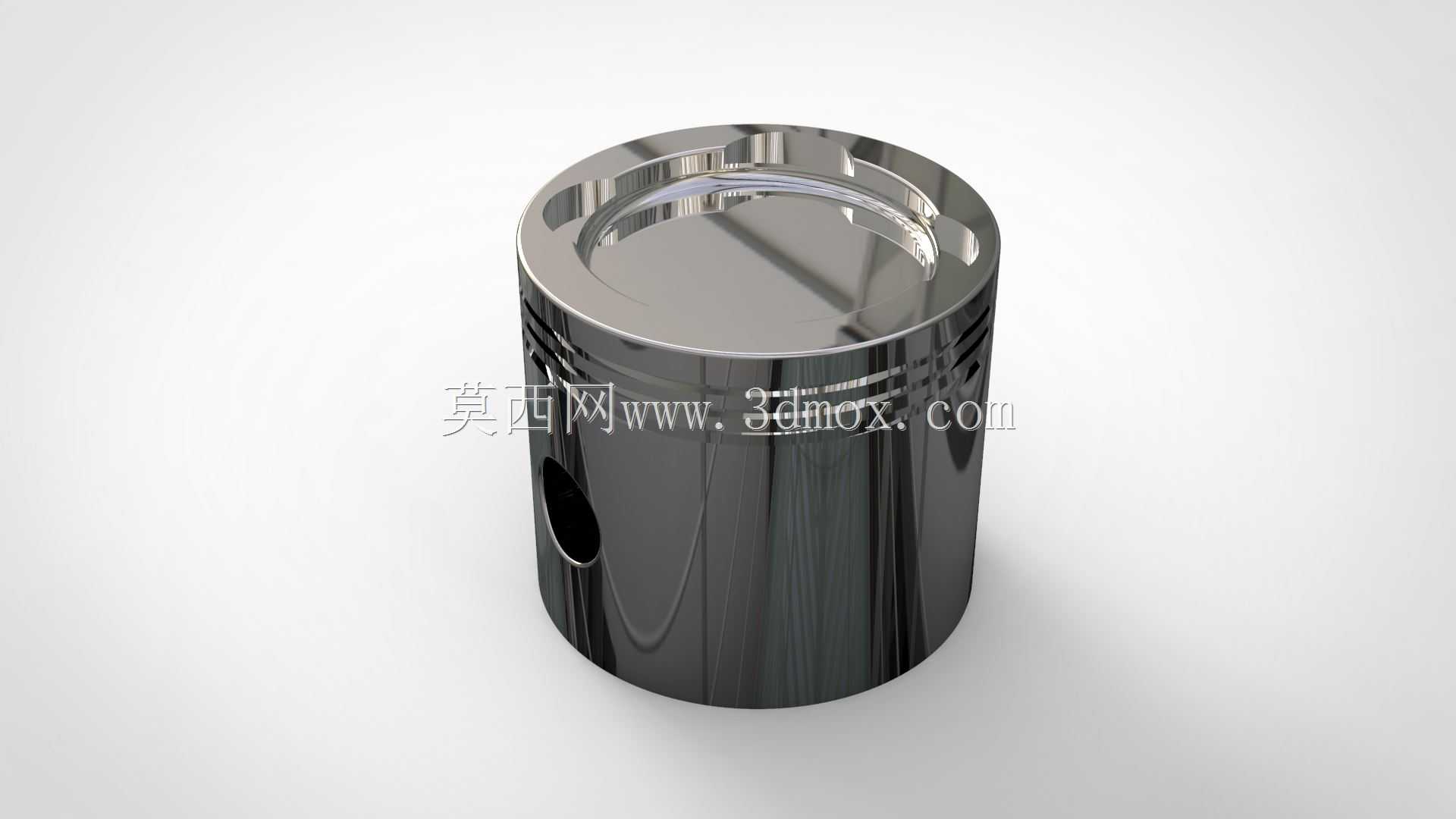

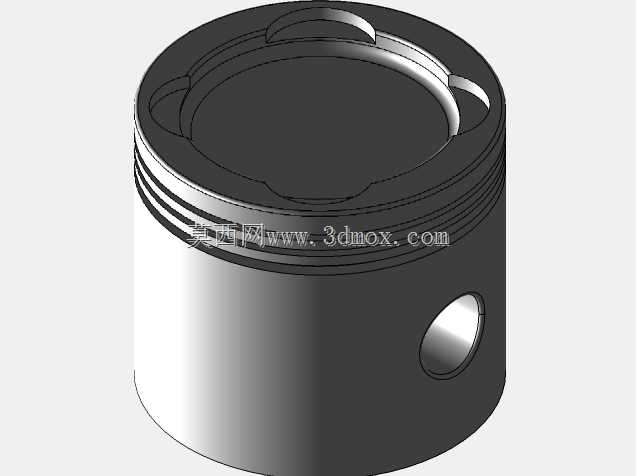

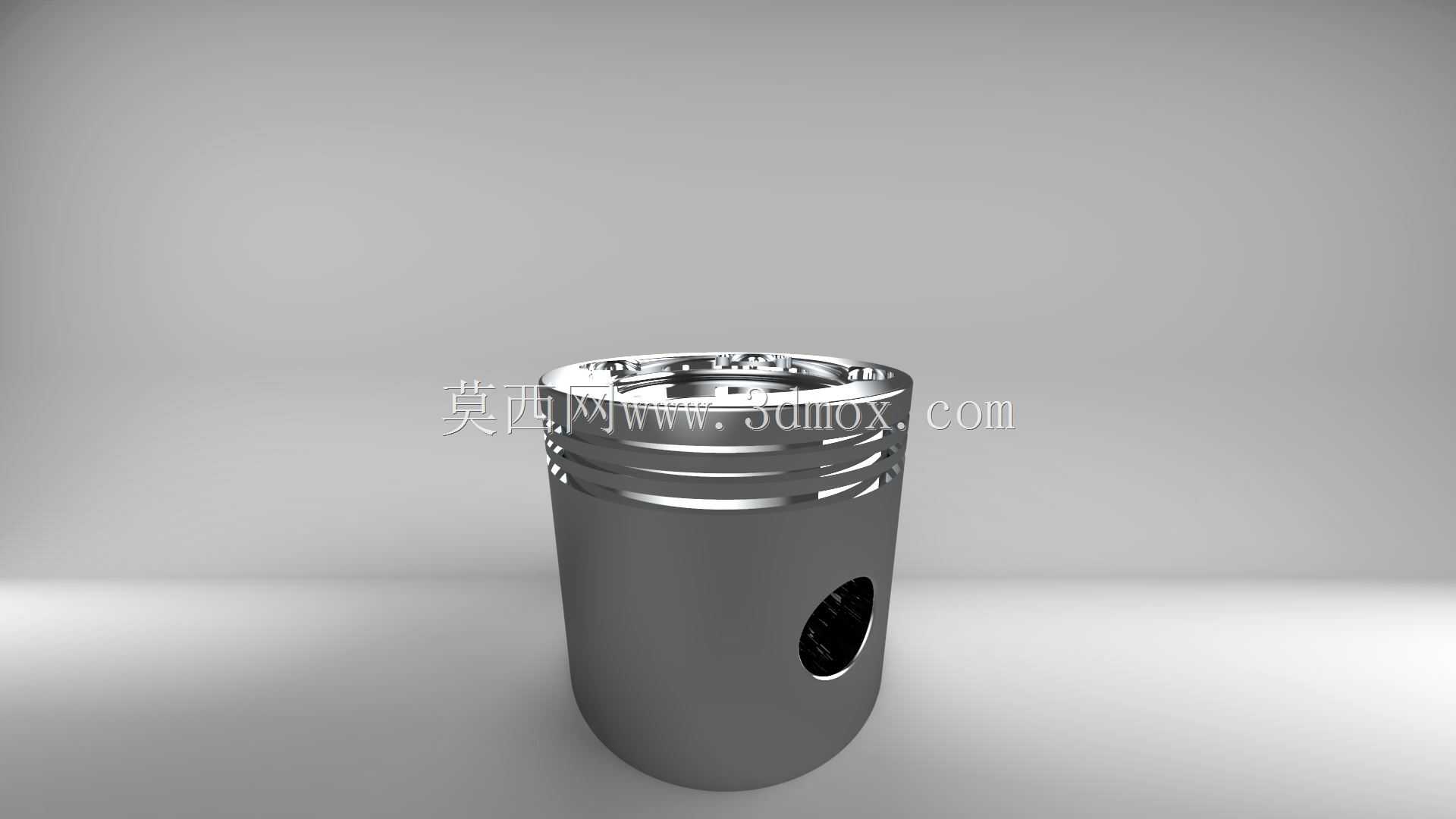

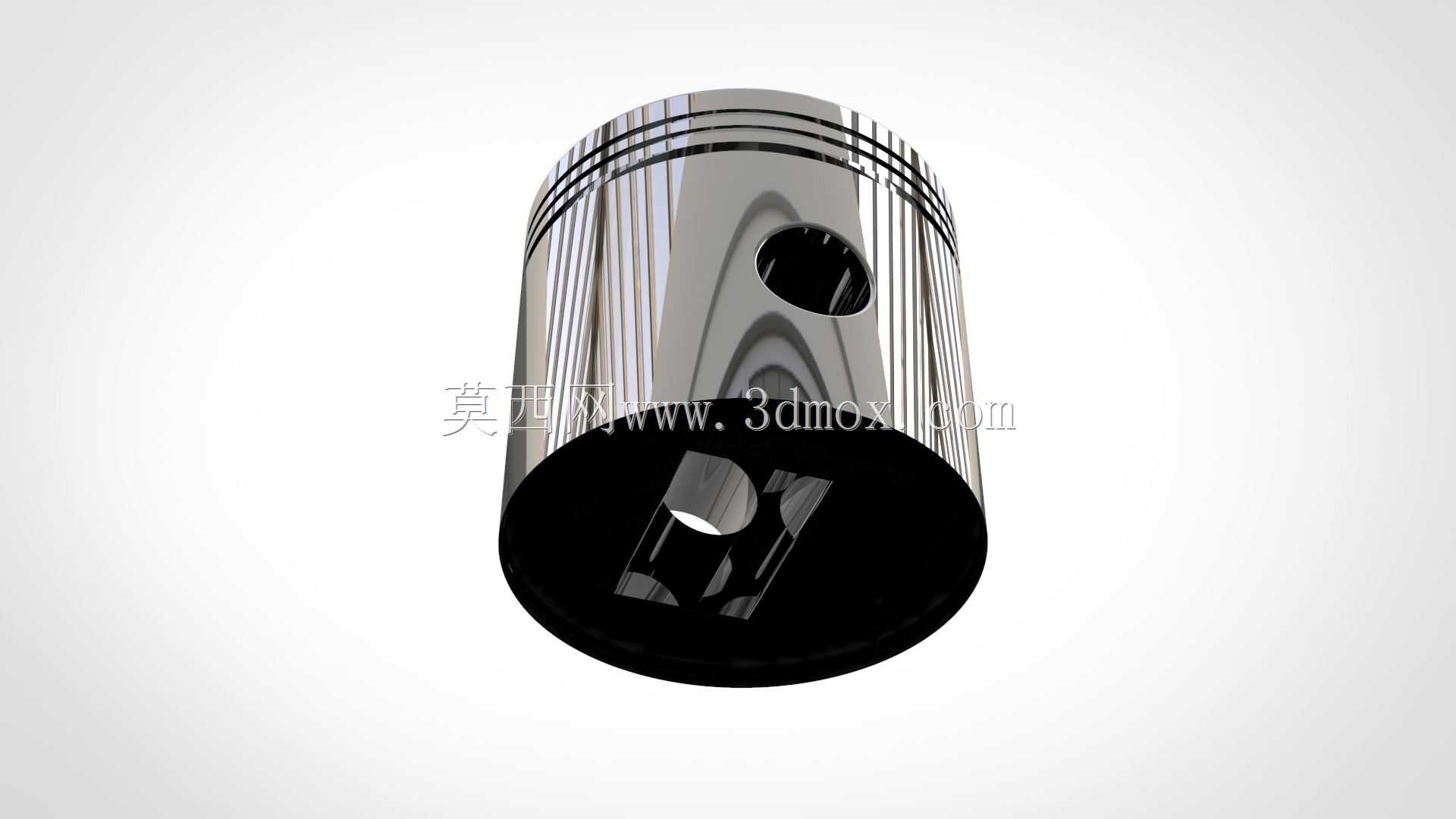

　　从功能特性层面拆解，该活塞采用整体式金属结构设计，顶部的环形凹槽是活塞环的安装位，分别对应气环与油环的装配需求：气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳。活塞裙部的型线设计并非规则正圆柱，而是根据热膨胀量、侧压力分布做了微变型处理，冷态装配时裙部存在预设的椭圆度，当工作温度升高后，活塞受热膨胀能刚好匹配气缸套的内壁尺寸，既不会出现冷态敲缸的异响，也不会出现热态拉缸的故障。活塞销孔的位置经过偏心设计，偏移方向与活塞主承压侧相反，能有效降低活塞经过上止点时的换向敲击噪音，提升动力运行的平顺性。

　　在建模思路的落地过程中，首先需要确定活塞的整体高度、头部直径、裙部配合间隙这些核心安装边界：活塞头部与气缸套的配合间隙需要根据金属材料的热膨胀系数计算，常温下预留的间隙要保证工作温度达到200-300摄氏度时，头部不会因为膨胀卡滞在气缸内；活塞环槽的宽度、深度尺寸公差需要控制在丝级，环槽侧面的平面度直接影响活塞环的密封效果，如果环槽存在加工变形，会导致燃气窜漏、动力下降的问题。裙部的销孔位置需要与连杆小头的尺寸匹配，销孔内部的卡簧槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　从安装适配的角度来说，该活塞的装配需要严格匹配对应的气缸直径、连杆小头孔径、活塞环的开口间隙要求，装配前需要对活塞进行重量分组，同一台发动机上装配的活塞重量差需要控制在规定范围内，避免因为往复运动件重量不均导致发动机运转抖动。活塞表面的抛光处理一方面是降低与气缸壁的摩擦阻力，另一方面也能减少积碳在活塞表面的附着，长期运行过程中能更好地保持清洁度。顶部的燃烧室凹坑造型需要匹配气缸盖的燃烧室形状，保证压缩比符合设计要求，凹坑的边缘做了圆角过渡，避免应力集中在高频交变载荷下出现裂纹。

　　实际建模过程中，需要重点关注各个特征之间的过渡圆角处理，比如活塞头部与裙部的衔接位置、销孔与裙部的交接位置，这些区域都是应力集中的高发区，如果采用直角过渡，在反复承受爆燃压力与侧推力的过程中，很容易出现疲劳裂纹，最终导致活塞开裂失效。裙部的导流纹路设计可以在往复运动过程中在接触面形成均匀的润滑油膜，降低摩擦副的磨损速度，延长整套动力组件的大修周期。不同于外观类的建模作品，这类核心动力构件的三维模型每一个尺寸、每一处倒角都对应实际生产与装配的要求，不存在多余的装饰性特征，所有结构设计都服务于功能实现与可靠性提升。
