带安装支座的轴类机械零件结构设计

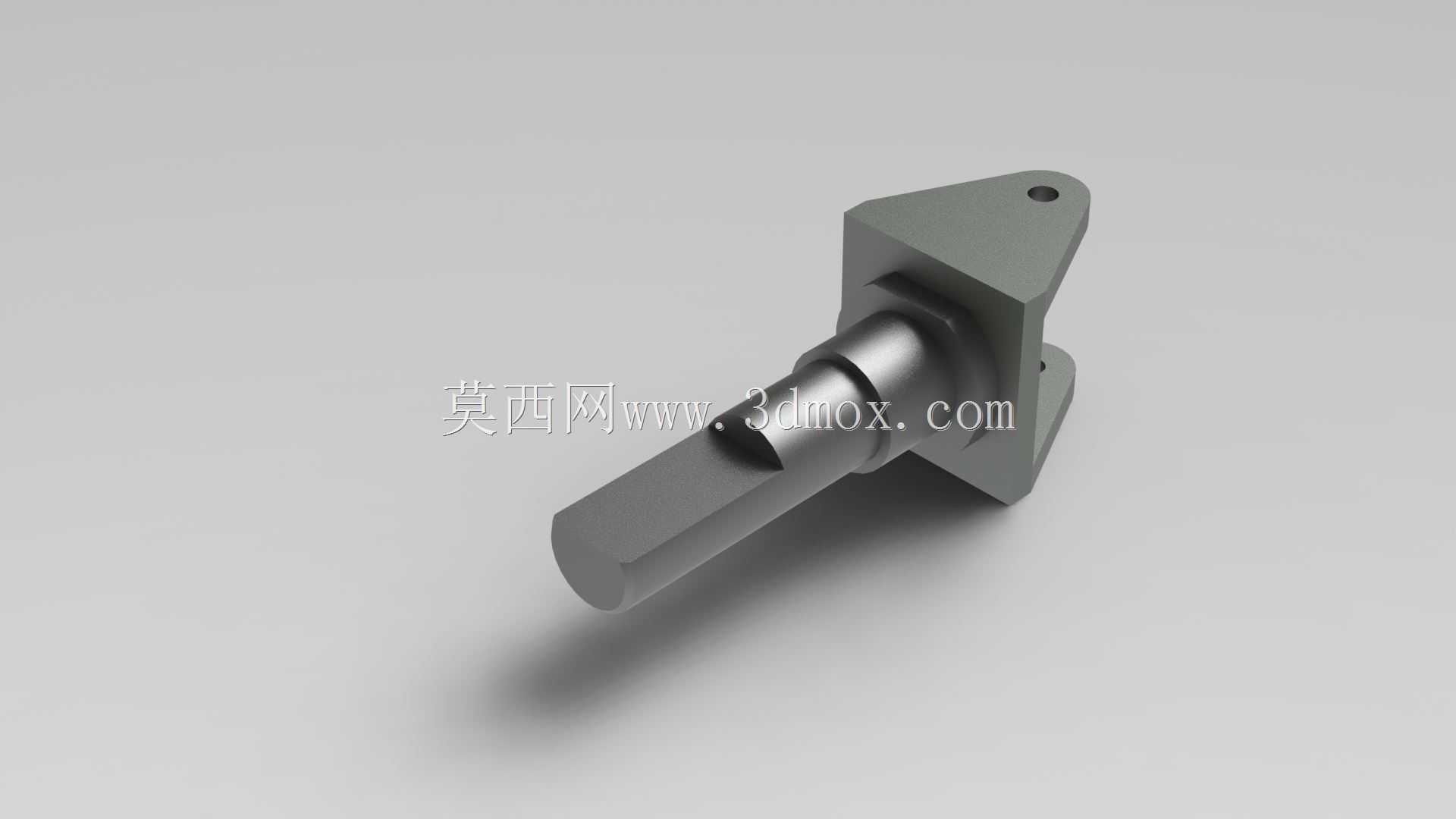

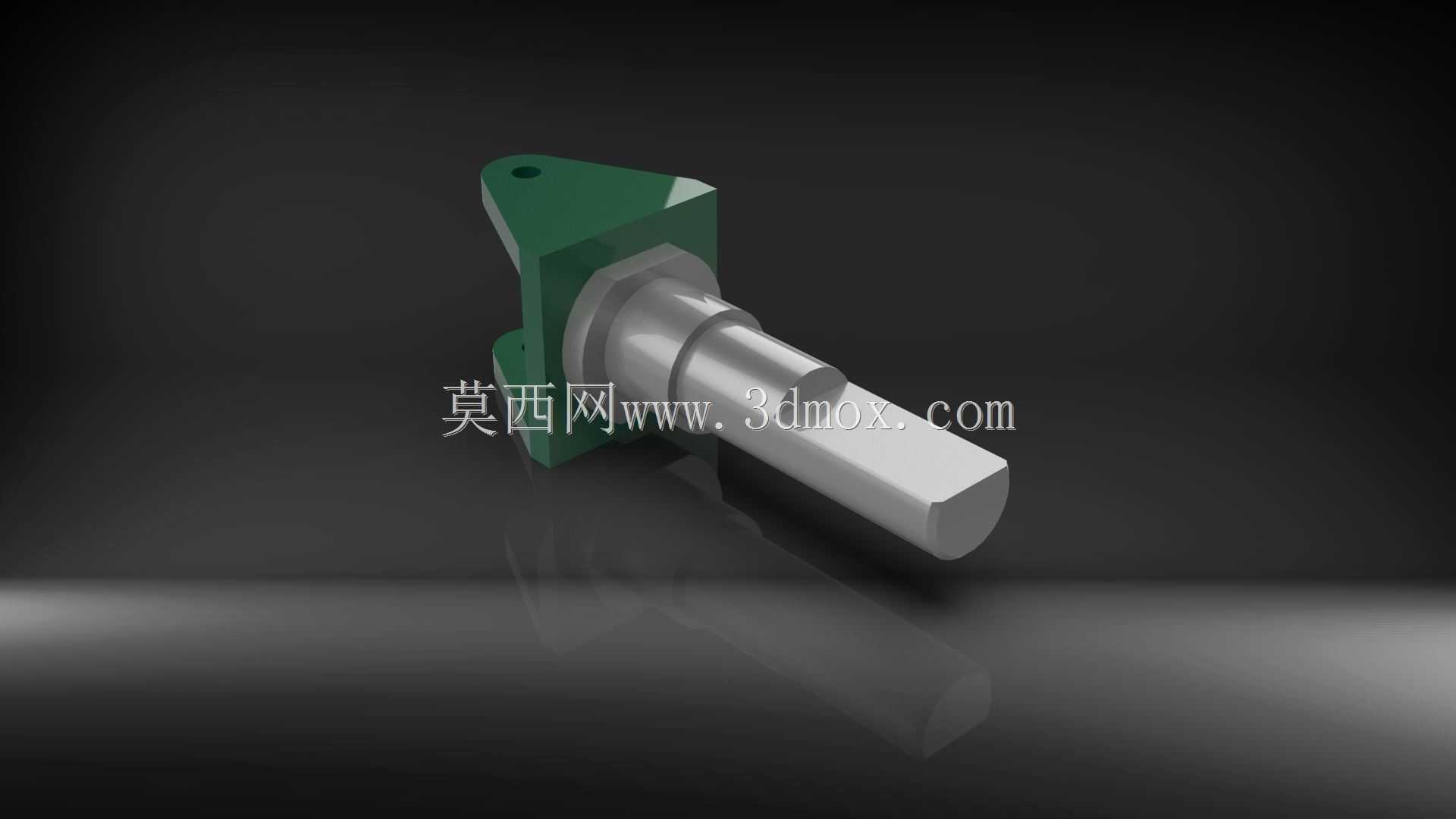

　　这类带安装支座的轴类组合件，在轻工输送设备、小型工装夹具的动力传递链路中十分常见，日常做设备改造、非标机构设计时经常会碰到类似的结构需求。从实际使用场景来看，该组件主要承担两个核心作用：一是通过绿色三角支座完成与设备机架的固定连接，二是通过金属轴段实现扭矩传递或者直线运动的导向支撑，很多小型手动工装、半自动送料机构的动作执行端，都会采用这种支座加轴的组合结构，既可以减少单独设计轴座和传动轴的匹配工作量，也能有效控制装配后的累计误差。

　　从结构设计思路来看，支座部分采用三角加强的构型，是因为三角结构的抗形变能力更强，在轴段承受径向载荷或者周向扭矩的时候，支座的安装面不会因为受力出现翘曲变形，支座上预留的安装孔位，是用来穿装内六角螺栓完成与机架面的锁紧，孔位的位置设计避开了轴段的装配干涉区，装配时不需要额外调整轴的位置就能直接完成螺栓紧固。轴段部分做了阶梯式的直径变化，靠近支座的位置直径更大，这个轴肩是用来做轴向定位的，装配轴承、传动轮或者滑动衬套的时候，轴肩可以直接抵住零件端面，不需要额外加装轴用挡圈就能限制零件的轴向窜动，轴的末端做了扁位结构，这个结构是用来和带槽的传动件配合，传递扭矩的时候不会出现轴和配合件的相对转动，相比平键连接的结构，这种扁位结构加工更简单，适合小载荷、低转速的传动场景。

　　在安装边界的考量上，支座的底面是精加工的装配基准面，平面度控制在0.02mm以内，和机架安装面贴合的时候不会出现间隙，避免锁紧螺栓后支座产生内应力导致轴段出现偏斜。轴段的同轴度以支座安装面为基准，全程跳动控制在0.03mm以内，保证轴上装配的零件运转平稳，不会出现卡滞或者异常磨损的情况。整体结构的外形尺寸紧凑，支座的横向宽度不会超过轴段直径的三倍，轴向总长度根据实际传动行程做适配，安装时只需要在机架对应位置加工两个和支座安装孔匹配的螺纹孔，就能完成组件的固定，不需要额外做复杂的安装位加工。

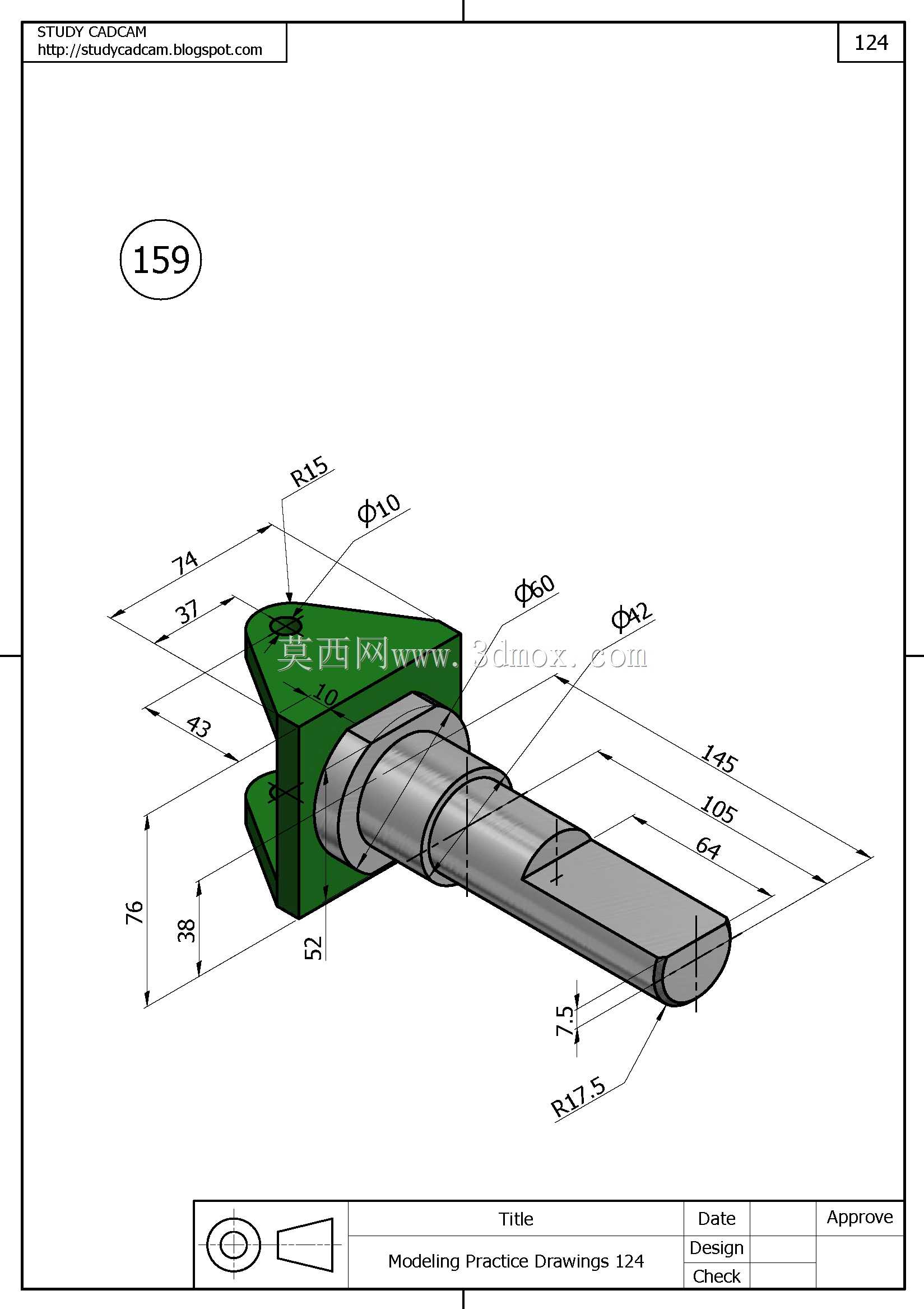

　　从功能特性上来说，这种一体化的支座轴组合件，相比分体式的轴座加传动轴结构，装配环节更少，装配精度更容易保证，日常维护的时候只需要定期检查轴段的磨损情况和支座螺栓的锁紧力即可，不需要频繁调整轴和支座的同轴度。在载荷适配方面，这种结构适合传递10N·m以内的扭矩，或者承受500N以内的径向载荷，完全能满足小型非标设备、工装夹具的使用需求，很多教学用的机械结构实训台，也会采用这类结构作为传动演示的基础组件，因为结构典型，加工难度低，能直观展示轴类零件的定位、安装以及传动的基本原理。在做三维建模的时候，这类零件需要重点关注支座安装孔和轴段的位置度关系，以及轴肩、扁位这些结构的尺寸公差，避免后续加工出来的零件出现装配干涉，或者配合过松导致传动失效的问题。
