铣削加工用带法兰定位心轴结构设计

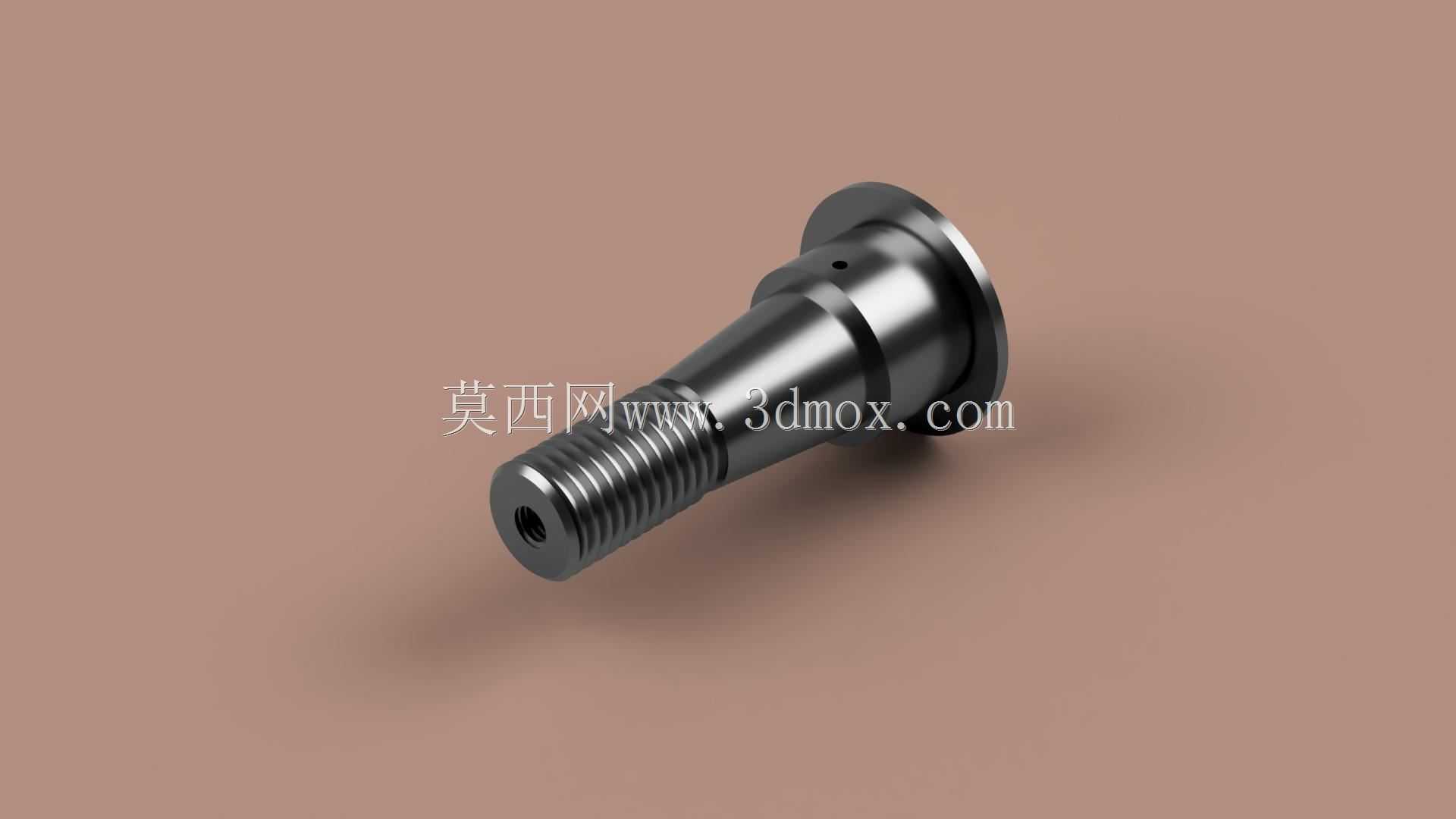

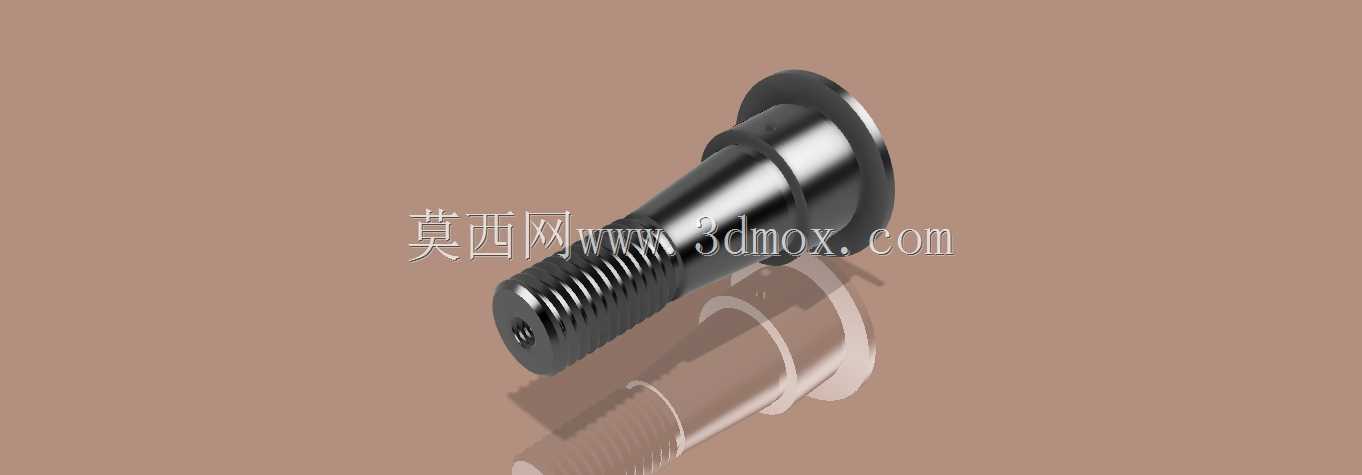

　　在铣削加工的工装配套体系里，这类带法兰盘的阶梯心轴，是批量零件铣削工序里常用的定位装夹元件，主要用在卧式铣床、立式加工中心的工位上，针对带内孔的盘类、套类待加工工件做径向定位与轴向压紧，避免铣削过程中工件受切削力冲击出现周向转动或者轴向窜动，保证铣削平面、键槽、型面的位置精度符合工艺要求。从结构设计逻辑来看，这款心轴采用了三段式的阶梯构型，最外端是大直径的法兰定位端面，这个端面的平面度、与心轴轴线的垂直度都做了严格的形位公差约束，安装时可以直接贴紧工件的基准端面，承担轴向定位的作用，同时法兰盘的外径尺寸比待装夹工件的内孔定位端面外径略小2-3mm，既不会干涉工件的安装就位，也能在压紧时给工件端面提供足够的支撑面积，

　　避免薄壁工件装夹时出现局部压溃变形。法兰往内是锥度过渡段，这个锥段的设计主要是为了适配部分带倒角内孔的工件，安装时可以起到导向导入的作用，减少工件内孔与心轴配合面的刮擦损伤，同时锥面的微小过盈配合还能消除配合间隙，提升装夹的整体刚性，应对大进给量铣削时的振动冲击。再往内是外螺纹段，这段螺纹是用来配套锁紧螺母的，工件套入心轴到位之后，通过旋紧螺母就可以把工件牢牢压在法兰定位端面上，螺纹的精度选用6g级的普通公制螺纹，和标准锁紧螺母的互换性好，现场维护更换配件不需要单独定制，降低工装的运维成本。心轴最末端的中心位置设计了内凹的中心孔，这个结构是为了方便心轴本身在磨床加工外圆、锥面的时候做顶尖定位，保证心轴各段圆柱面、锥面的同轴度，

　　同时如果是用在双顶尖装夹的铣削工位上，这个中心孔也可以直接作为定位基准，和尾座顶尖配合实现心轴的回转装夹。从安装边界来看，这款心轴的整体长度控制在适配常规铣床工作台夹具安装位的范围内，法兰盘的厚度经过受力校核，在承受最大铣削轴向力的时候不会出现弯曲变形，螺纹段的长度预留了足够的调节空间，可以适配3-5种不同轴向厚度的同内径工件，不需要频繁更换心轴就能完成同系列零件的铣削加工，减少工装换型的辅助时间。在实际加工场景里，这类心轴的配合面一般会做淬火处理，表面硬度达到HRC45-50，提升耐磨性能，长期反复装夹工件也不会出现配合面拉毛、磨损导致的定位精度下降，心轴的非配合表面做发黑防锈处理，适应车间切削液喷淋、潮湿的加工环境，

　　避免锈蚀影响装配精度。设计时还特意在螺纹段和锥度过渡段之间做了退刀槽结构，一方面是螺纹加工时方便退刀，保证螺纹的有效长度符合要求，另一方面退刀槽的存在可以避免工件内孔端面和锥面、螺纹衔接处出现尖角干涉，保证工件端面能完全贴紧法兰定位面，不会因为衔接处的毛刺或者结构干涉导致装夹倾斜，影响铣削加工的尺寸精度。和普通的直柄心轴相比，这款带法兰的结构不需要额外配置定位套，单根心轴就能同时完成径向和轴向的定位，装夹步骤更简单，工人操作时只需要把工件内孔对准心轴锥端推入，旋紧锁紧螺母就能完成装夹，对操作工人的技能要求更低，也能减少装夹找正的时间，提升批量加工的生产效率。在铣削键槽的工序里，这类心轴的刚性表现更好，因为法兰端的支撑直径更大，切削力作用点距离支撑端面的力臂更短，相同切削参数下心轴的挠曲变形量比直柄心轴小30%左右，可以采用更大的铣削进给量，提升加工效率的同时也能保证键槽的对称度、深度尺寸的一致性。针对部分需要周向防转的铣削工序，还可以在法兰端面上加装防转销，和工件端面的预制工艺孔配合，进一步传递大扭矩，避免重切削时工件和心轴之间出现相对转动，打坏铣刀或者报废工件。
