机加工夹持固定用台钳结构设计

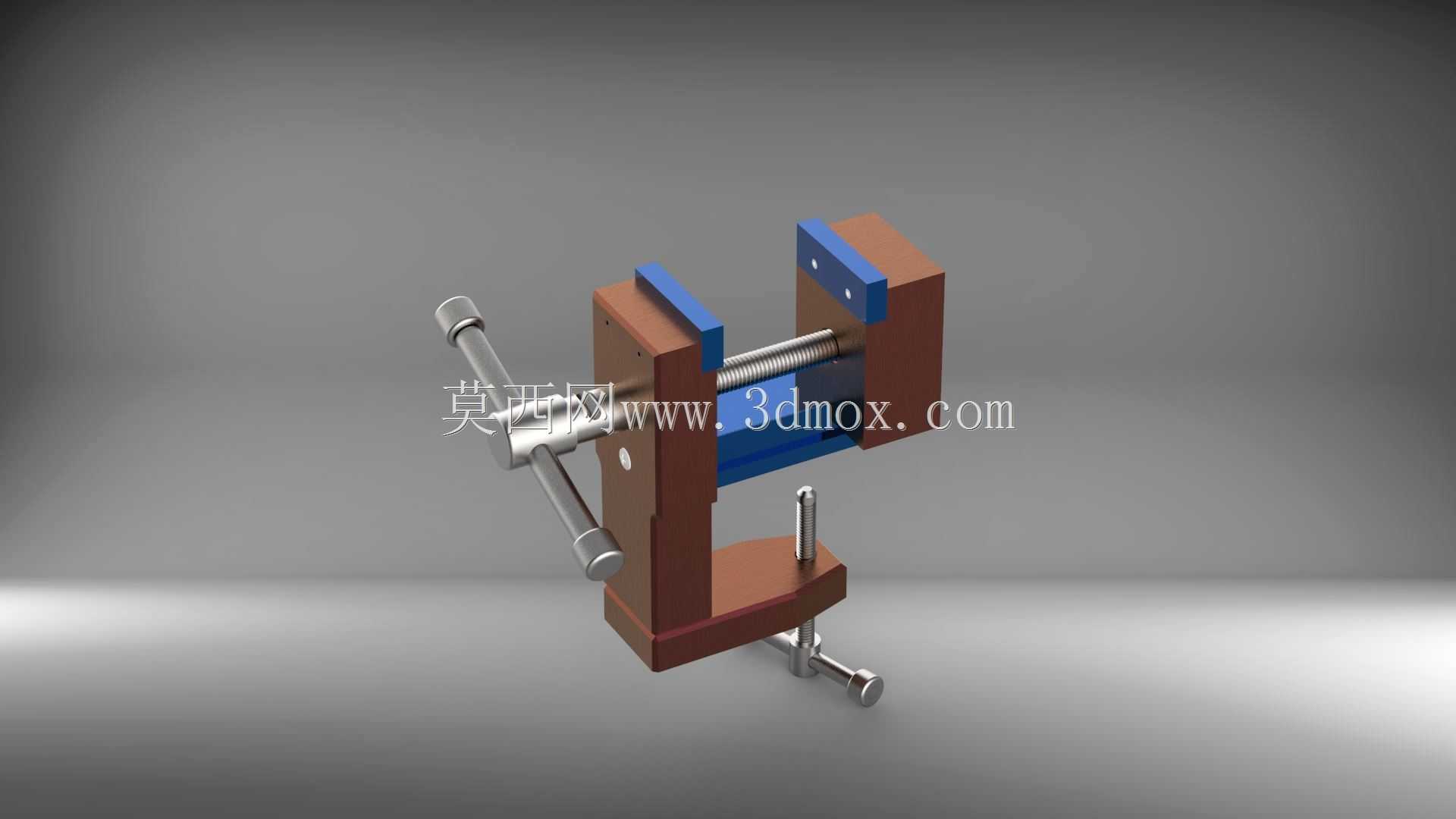

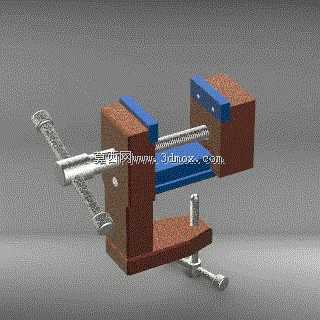

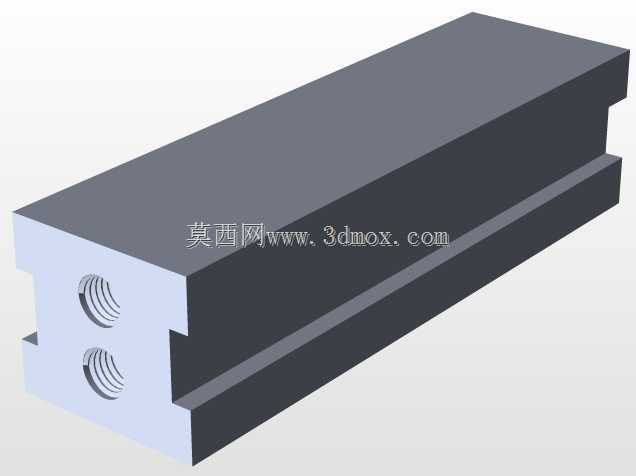

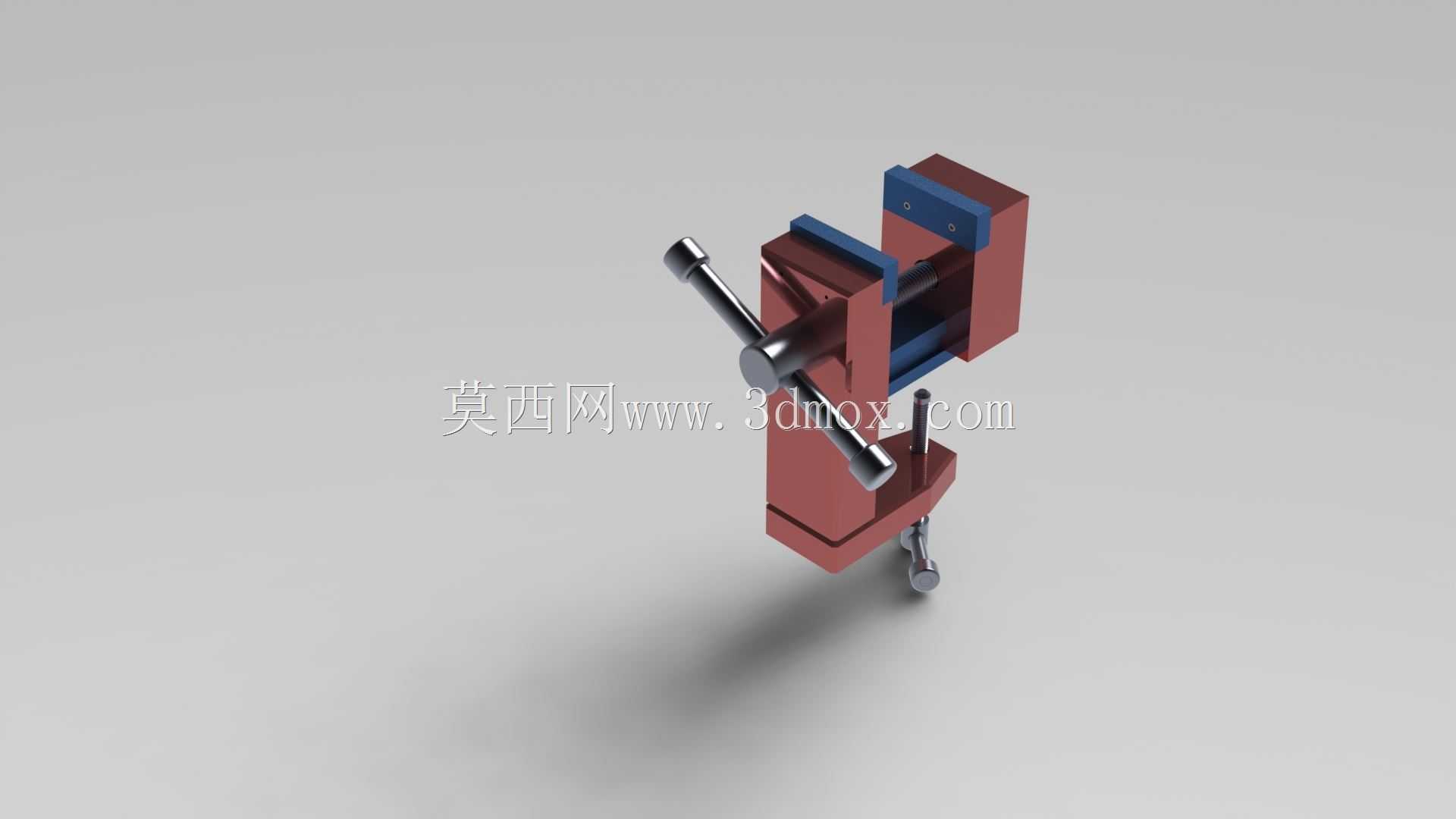

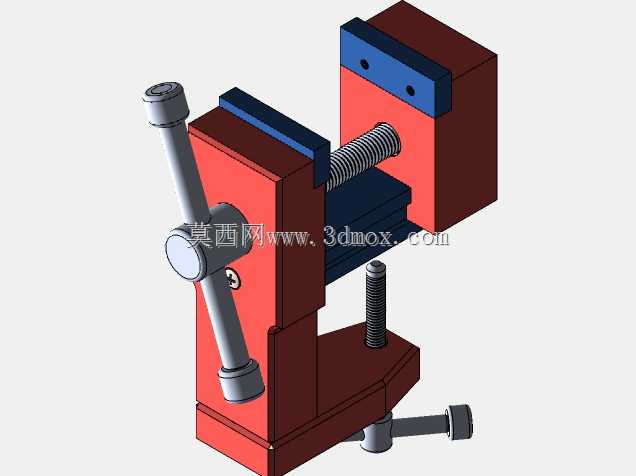

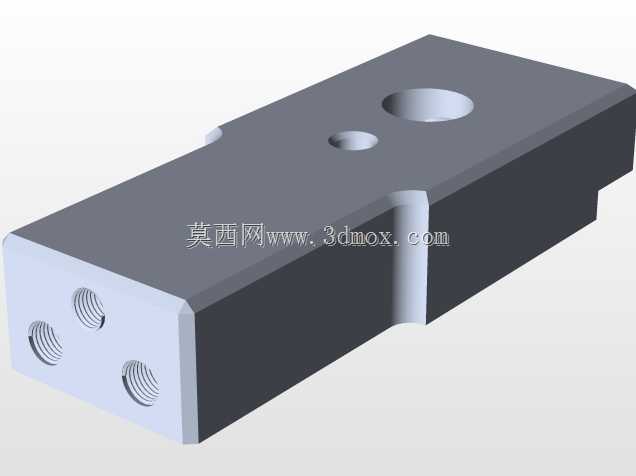

　　在常规机加工、钳工装配、小型工件修配场景中，台钳是工位上不可或缺的基础夹持部件，其核心作用是为待加工工件提供稳定的装夹基准，避免加工过程中工件出现位移、翘曲，保证锉削、钻孔、攻丝、打磨、小零件装配等工序的操作精度。这款台钳采用经典的螺杆传动夹紧结构，整体结构分为固定钳身、活动钳身、夹紧螺杆、导向杆、钳口护板、底座固定机构几个核心部分，固定钳身与底座采用一体式结构设计，保证整体刚性，活动钳身通过两根平行导向杆与固定钳身配合，在螺杆驱动下沿导向方向做直线往复运动，实现钳口的开合动作，导向杆的平行度公差控制在0.02mm以内，避免活动钳身运动过程中出现卡滞、偏斜，保证钳口闭合时的贴合度。钳口部位加装了可拆卸的硬质护板，

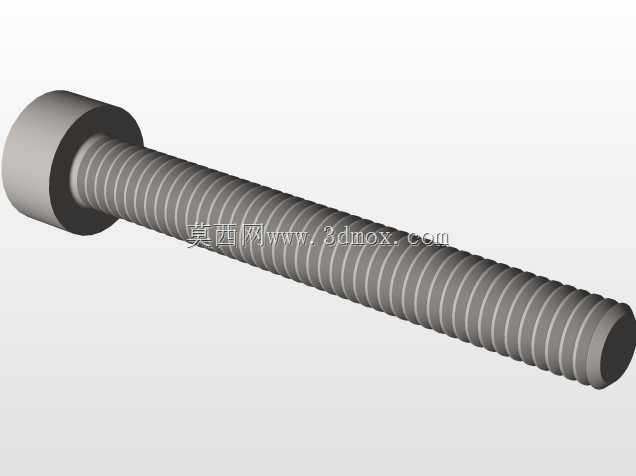

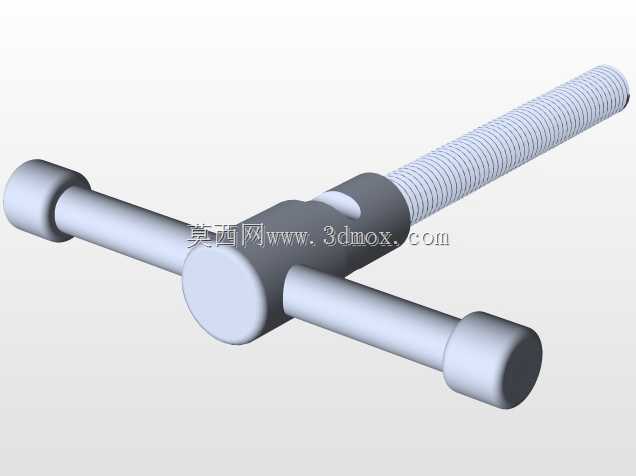

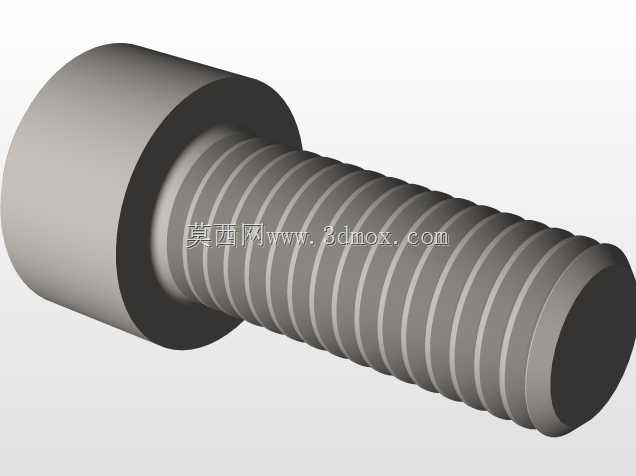

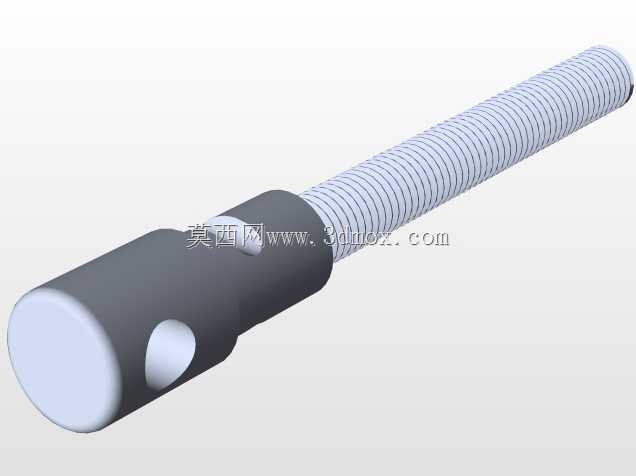

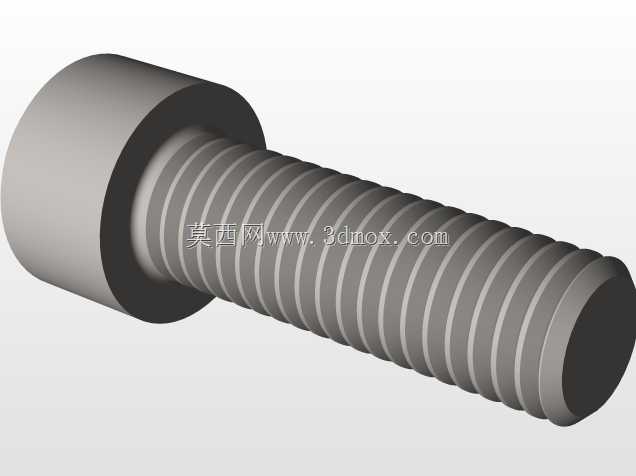

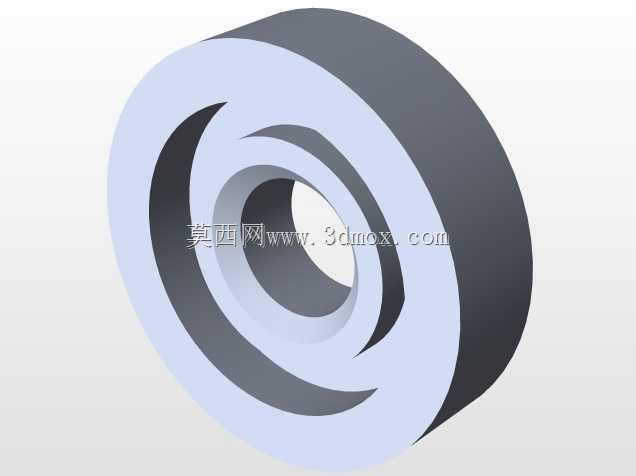

　　护板表面加工有交叉网纹，增大夹持摩擦力，同时避免硬质钳身直接接触工件表面造成夹伤，护板通过沉头螺钉固定在钳身上，磨损后可快速更换，无需整体更换钳身部件，降低长期使用的维护成本。夹紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，可承受更大的夹紧力，同时具备一定的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，螺杆端部与活动钳身的连接部位采用推力轴承结构，减小螺杆转动时的摩擦阻力，操作人员转动摇杆施加较小的力即可获得足够的夹紧力，摇杆采用穿销式结构，可根据操作空间调整伸出长度，在需要大夹紧力时可接长摇杆增大力矩，日常使用时可将摇杆推至贴近钳身位置，避免磕碰。底座部位设计了可锁紧的旋转结构，松开锁紧手柄后，

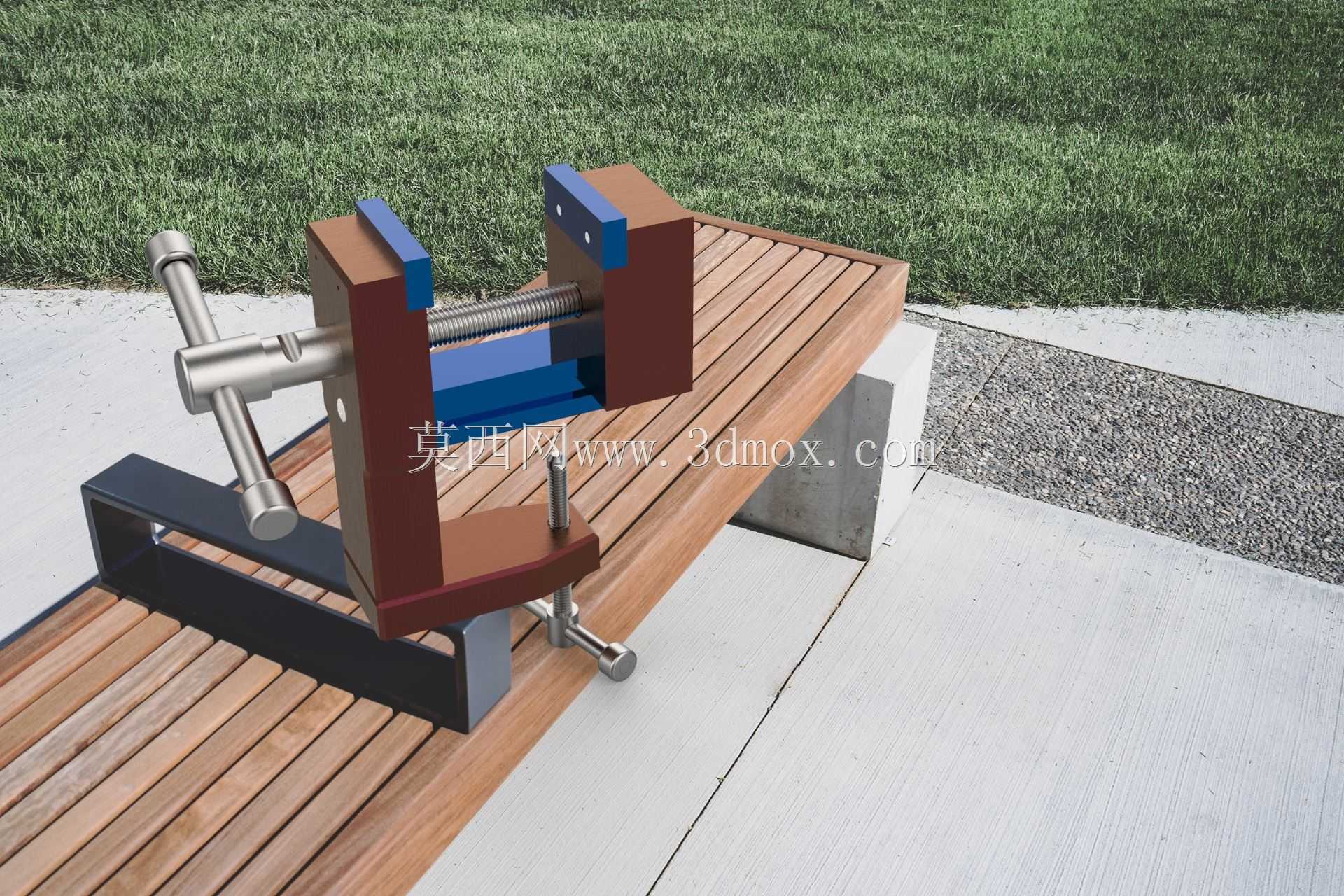

　　钳身可沿底座中心轴做360度水平旋转，方便操作人员根据加工需求调整工件的朝向，无需重新装夹工件即可完成不同面的加工操作，调整到位后扳下锁紧手柄即可将钳身与底座锁死，保证加工过程中钳身不会发生转动。底座下方设计了突出的固定夹板，配合底部的锁紧螺杆，可将台钳稳固夹持在工作台边缘，夹板的夹持行程可适配20mm到60mm厚度的工作台面板，安装时无需在工作台上打孔，不会破坏工作台的原有结构，拆卸移位也十分方便，适合流动工位、临时加工点的使用需求。从安装边界来看，这款台钳闭合状态下的整体长度约200mm，钳身最大宽度约85mm，钳口最大张开距离约120mm，可夹持的工件尺寸覆盖绝大多数小型机加工零件、五金配件、电子结构件的装夹需求，

　　钳口高度约40mm，夹持工件时的支撑高度适配常规台钻、手电钻、锉刀操作的作业高度，操作人员无需过度弯腰或抬臂即可完成操作，降低长时间作业的疲劳感。设计过程中针对钳身的受力部位做了应力优化，固定钳身与底座连接的拐角处做了圆弧过渡处理，避免应力集中导致长期受力后出现开裂，活动钳身与螺杆连接的部位做了加厚处理，承受最大夹紧力时的变形量控制在0.01mm以内，保证装夹精度。钳身主体采用铸铁材质，具备良好的减震性能，可吸收加工过程中产生的振动，避免振动传导到工件上影响加工表面质量，螺杆、导向杆等传动部件采用中碳钢调质处理，表面硬度达到HRC28-32，具备良好的耐磨性，长期使用不会出现过度磨损导致的间隙过大问题。在实际使用场景中，这款台钳不仅可用于金工车间的钳工工位，也可配套小型台钻、砂轮机、小型雕刻设备使用，作为辅助夹持工装，甚至在木工小零件加工、模型制作、电子元器件拆解装配场景中也能提供稳定的夹持支撑，钳口护板还可根据夹持工件的材质更换为铜质、尼龙材质的软护板，用于夹持表面精度要求高的工件、薄壁工件，避免夹伤工件表面。整体结构没有冗余的复杂部件，所有传动部位都预留了润滑注油孔，日常维护只需定期在螺杆、导向杆部位涂抹润滑脂即可保证操作顺畅，故障概率极低，是车间工位、维修站点、个人加工工坊都适用的基础夹持工装。
