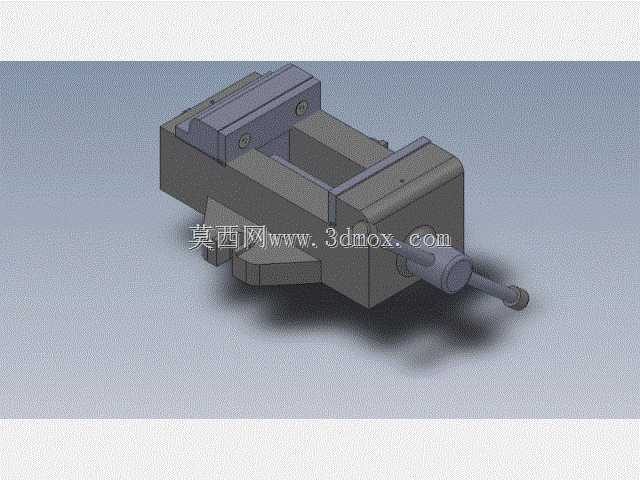

机用平口夹紧虎钳结构装配设计

　　在常规铣削、钻削、磨削等机加工工序场景中，工件的可靠装夹是保障加工精度、规避加工振动与工件位移的核心前提，这款机用虎钳的装配结构，正是围绕通用机加工工位的装夹需求完成的结构设计。从实际使用场景来看，这类虎钳多配套安装在铣床、钻床、磨床的工作台T型槽上，也可适配钳工划线、工件修整等工位的装夹需求，可夹持不同外形的规则金属、非金属工件，通过丝杠副的传动实现活动钳身的直线进给，配合固定钳身完成对工件的夹紧动作，夹紧力可通过丝杠的输入扭矩进行适配调整，避免薄壁工件装夹变形，同时保证重切削工况下工件不会出现窜动。

　　从设计思路层面拆解，整套结构优先考虑了装夹的刚性与运动的顺畅性，固定钳身作为整套结构的承载基座，底部设计有与工作台T型槽匹配的安装定位凸台与安装孔位，可通过T型螺栓完成与机床工作台的刚性连接，安装时可根据加工工位的需求调整虎钳在工作台面上的位置与角度，适配不同长度、不同加工方位的工件装夹需求。活动钳身与固定钳身之间采用导轨配合结构，配合面经过精度适配设计，间隙控制在合理范围内，既保证活动钳身沿导轨滑动时无卡滞、无爬行，也能避免配合间隙过大导致的装夹角度偏差，保障夹持工件的定位精度。

　　传动部分采用梯形丝杠传动结构，这类传动副具备良好的自锁性能，当夹紧工件后，即便受到切削过程的交变载荷冲击，丝杠也不会自行回退松夹，无需额外增加锁止机构即可保证装夹的可靠性，丝杠端部设计有与扳杆配合的施力结构，操作人员可通过标准扳杆输入扭矩，带动丝杠旋转，进而驱动活动钳身沿导轨做直线往复运动，实现钳口的开合与夹紧动作。钳口部分设计有可更换的钳口板，钳口板表面加工有交叉防滑齿纹，可增加与工件接触面的摩擦力，避免夹紧后工件出现滑移，当钳口板磨损后，可通过紧固螺钉快速更换，无需拆解整套虎钳结构，降低日常维护的成本与耗时。

　　从安装边界与尺寸适配角度来看，整套虎钳的整体外形尺寸适配常规中小型机床的工作台安装空间，钳口最大张开量覆盖常规机加工工件的夹持尺寸范围，整体高度控制在合理区间，安装后不会与机床主轴的行程范围产生干涉，可保证刀具在加工过程中能够到达工件的所有加工位置。固定钳身与活动钳身的主体结构采用铸铁材质设计思路，具备良好的减震性能，可有效吸收切削过程中产生的振动，提升加工表面的质量，同时铸铁材质的耐磨性较好，可长期保持导轨配合面的精度，延长整套工装的使用寿命。

　　在结构细节设计上，丝杠与活动钳身的连接部位采用了间隙适配的连接结构，可补偿丝杠安装过程中产生的微小同轴度误差，避免运动过程中出现卡滞，丝杠两端的支撑部位设计有耐磨衬套，减少丝杠旋转过程中的磨损，长期使用后可通过更换衬套恢复传动精度。整套装配结构的所有零部件均具备良好的加工工艺性，没有复杂的异形曲面结构，常规机加工设备即可完成所有零件的加工制造，装配流程简单，零部件之间的配合公差选用合理，装配后无需复杂的调整即可达到使用精度要求。在实际使用过程中，操作人员可根据工件的外形调整装夹位置，对于异形工件还可配合定制钳口板完成特殊装夹需求，适配多品种小批量的机加工生产场景，也可满足维修车间、工装制造工位的日常装夹使用需求。
