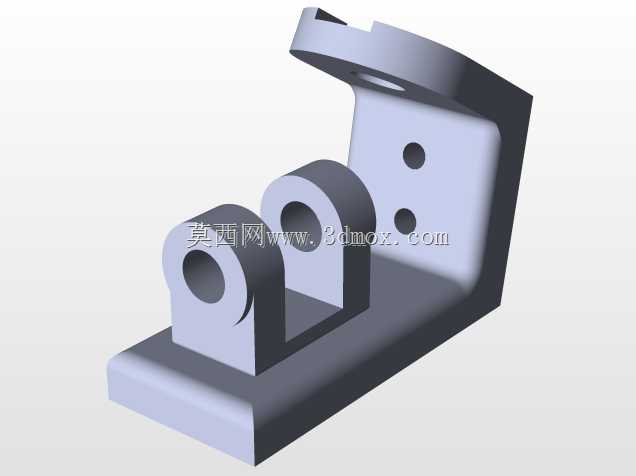

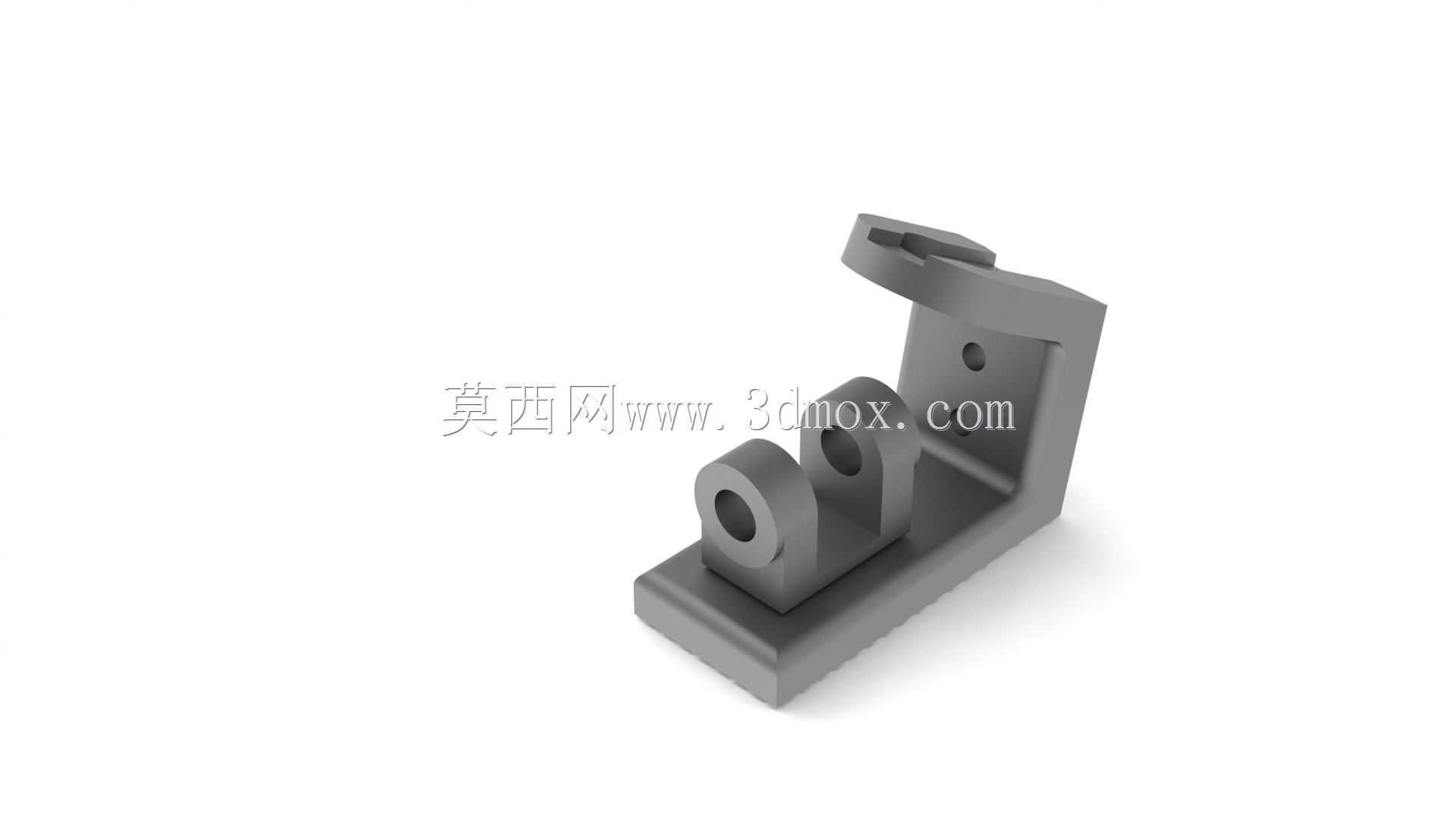

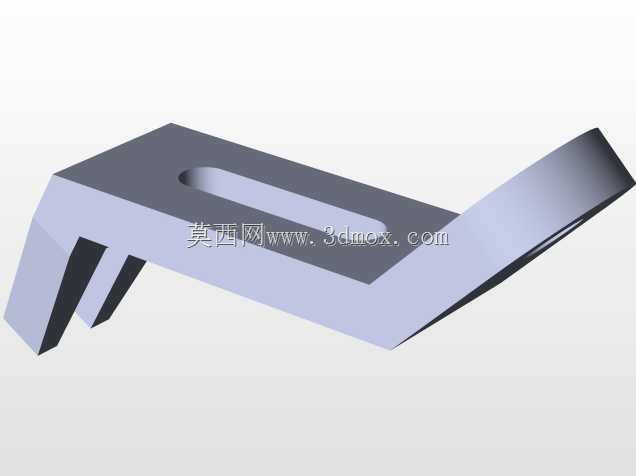

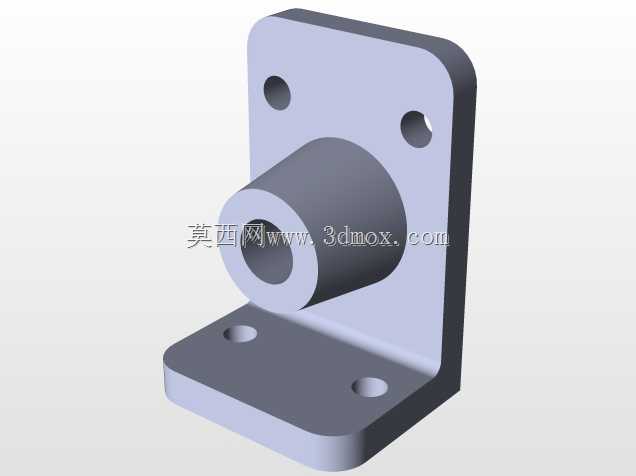

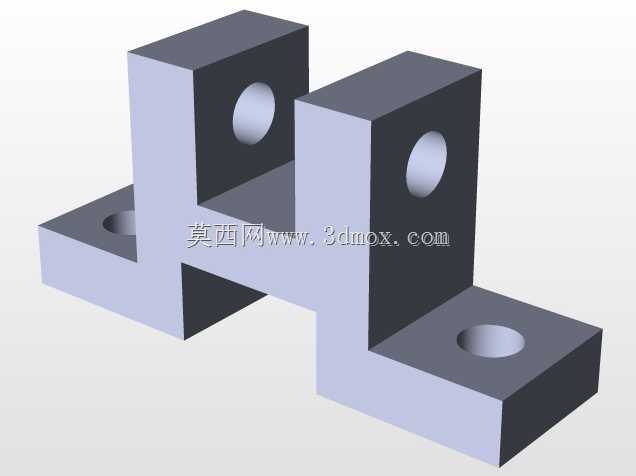

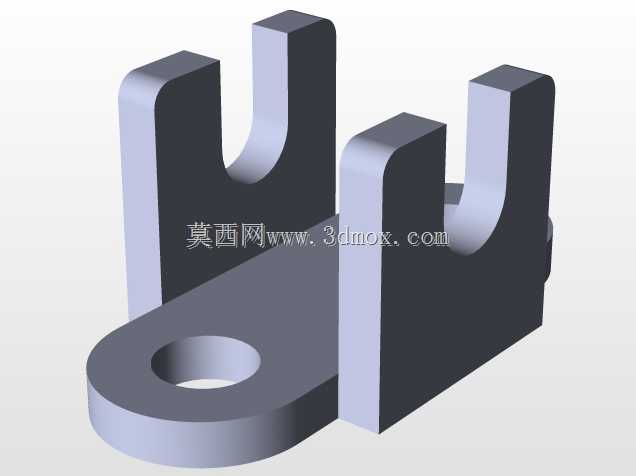

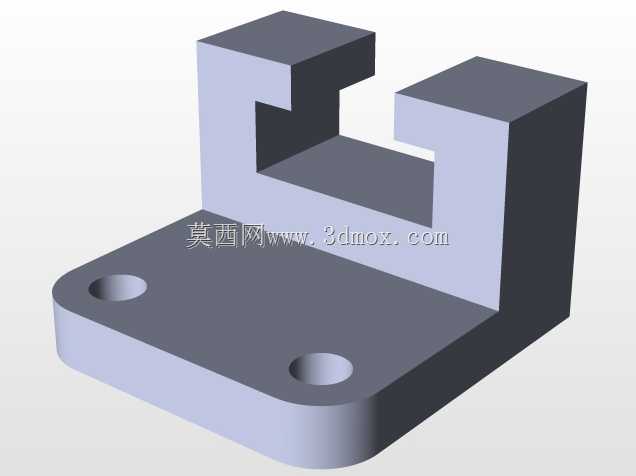

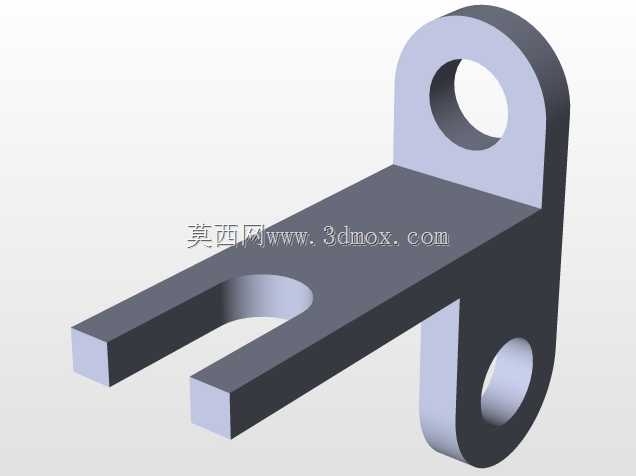

L型带双铰接耳板的机械支撑固定座

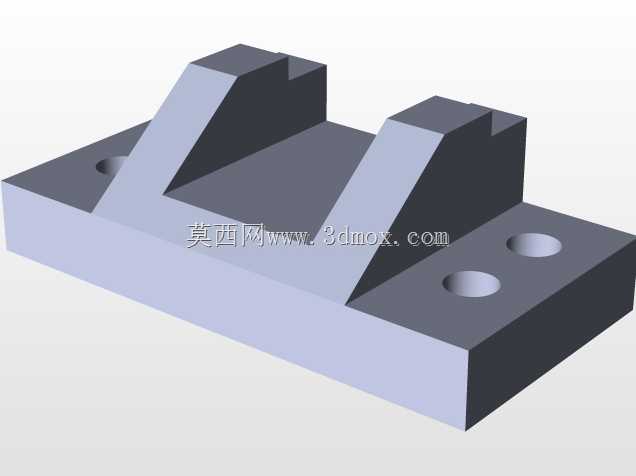

　　这款L型结构的支撑固定构件，在轻工自动化输送线、小型工装夹具台架、非标设备侧装挂架场景中应用十分普遍，日常做结构设计时经常会遇到这类需要兼顾垂直面安装与水平面铰接承载的需求。构件整体采用直角折弯式的一体化基体设计，垂直立板上预留了沉头安装孔，可直接通过螺栓锁紧在设备型材立面、机架侧壁或者混凝土预埋钢板上，安装时需要注意立板与安装基面的贴合度，孔位周边做了局部加厚处理，避免螺栓锁紧时出现应力集中导致立板变形。水平底座部分做了等厚的实体结构，底部为全平面设计，可在需要时贴合水平面做辅助支撑，也可悬空安装仅靠立板承载，底座上延伸出两个平行的铰接耳板，耳板上加工有同轴的通孔，用于穿装铰接销轴，连接摆杆、连杆、

　　压臂这类需要做回转运动的执行构件，耳板的间距经过匹配常规连杆端部的宽度设计，不会出现连杆装不进去或者侧向窜动量过大的问题。立板顶端还延伸出一个带开口槽的卡接结构，这个结构主要用于走线时固定气管、线缆的管夹，或者在特定工位挂装小型检测元件的支架，不用额外在立板上钻孔焊接附件，减少现场装配的二次加工工作量。设计这类构件时，首先要核算铰接耳板的销轴剪切力与耳板的拉压强度，根据承载的摆杆驱动力大小调整耳板厚度与销轴孔径，常规轻载场景下耳板厚度取8-12mm即可满足使用需求，重载场景则需要在耳板外侧增加加强筋连接到底座上，避免耳板受侧向力时发生断裂。安装边界方面，垂直立板的安装孔中心距需要匹配常用铝型材的槽距或者钢板的标准孔位，

　　水平方向的总宽度不能超过相邻安装构件的预留间隙，底座伸出的长度要保证铰接点的回转半径内没有其他构件干涉，尤其是摆杆摆动到下极限位置时，不能和底座边缘发生碰撞。实际生产中这类构件多采用45号钢铣削加工后做发黑处理，或者采用铸钢一体铸造成型后再做孔位的精加工，部分对重量有要求的场景也会采用6061铝合金加工，表面做阳极氧化处理提升耐磨性。铰接孔的公差一般取H7，和销轴采用间隙配合，保证铰接转动时无卡滞，同时配合间隙不能过大，避免摆杆运动时出现过大的回程误差。立板与底座的直角连接处做了圆角过渡，避免热处理或者受力时出现应力开裂，圆角半径一般取壁厚的0.2-0.3倍，既不影响安装贴合，也能有效提升结构强度。在做三维建模时，

　　需要先确定安装基面的定位基准，将立板的安装面作为第一基准，铰接孔的轴线作为第二基准，保证两个耳板的孔同轴度误差控制在0.02mm以内，否则穿销轴时会出现别劲的问题，长期使用会加剧销轴和孔的磨损。顶端的卡接槽宽度要匹配常用的管夹或者卡扣尺寸，槽口做了倒角处理，方便卡入安装，槽的深度要保证卡入后不会因为设备振动导致管夹脱出。这类构件虽然结构简单，但是在非标设备中用量很大，设计时做好参数化建模，后续只需要调整立板高度、底座长度、耳板间距和孔径，就能快速适配不同的安装场景，大幅提升设计效率。现场装配时要先将立板预装在基面上，不要完全锁紧螺栓，先穿入铰接销轴连接摆杆，手动摆动摆杆确认运动无卡滞、无干涉后，再对角锁紧立板的安装螺栓，最后在铰接孔处加装润滑脂嘴，定期加注润滑脂减少磨损，延长构件的使用寿命。
