紧凑型错步式垂直通行梯结构设计

　　在老旧小区夹层改造、小型设备操作平台搭建、狭小管井检修通道设置这类垂直净空有限、水平投影面积极度受限的场景里，常规直跑梯往往因为坡度与步深的硬性要求无法落地，这类错步式垂直通行梯就是针对这类痛点开发的结构方案。从实际落地的工况来看，这类梯具的核心适用场景集中在三类：第一类是私人住宅的阁楼连通，尤其是层高在2.2米到2.8米之间、预留梯口尺寸不足1平米的小户型，常规直跑梯需要至少2米以上的水平投影长度，根本无法布置，而这类错步梯的水平投影仅需0.6平米左右就能满足通行需求；第二类是工业场景里的设备操作平台巡检通道，比如小型冲压设备顶部的检修口、仓储阁楼的取货通道，这类场景不需要频繁搬运大件物料，仅需满足单人日常通行，错步梯的小占地特性可以最大化节省生产区域的有效使用面积；第三类是临时搭建的演出舞台、展会高台的上下通道，这类场景需要快速拆装、占地小，错步梯的模块化结构可以快速拼接，不需要复杂的预埋固定。

　　从功能特性来看，这款梯具的核心设计逻辑是在不降低单步步行有效深度的前提下，压缩梯段的整体水平投影长度。常规直跑梯的步深一般要求不小于220mm，步高不大于200mm，按照2.8米层高计算，需要14步，水平投影长度至少要2.8米以上；而这款错步梯采用左右脚错步布置的踏步结构，每一级踏步只对应单侧脚的踩踏位置，踏步的切口位置刚好避让另一只脚的下落轨迹，在保持单步有效踩踏深度不小于200mm、步高控制在180-200mm舒适区间的前提下，梯段的整体坡度可以做到75度左右，接近垂直爬梯的占地水平，但又保留了步梯的行走舒适度，不需要像爬梯那样手脚并用攀爬，日常通行的便利性远高于垂直爬梯。

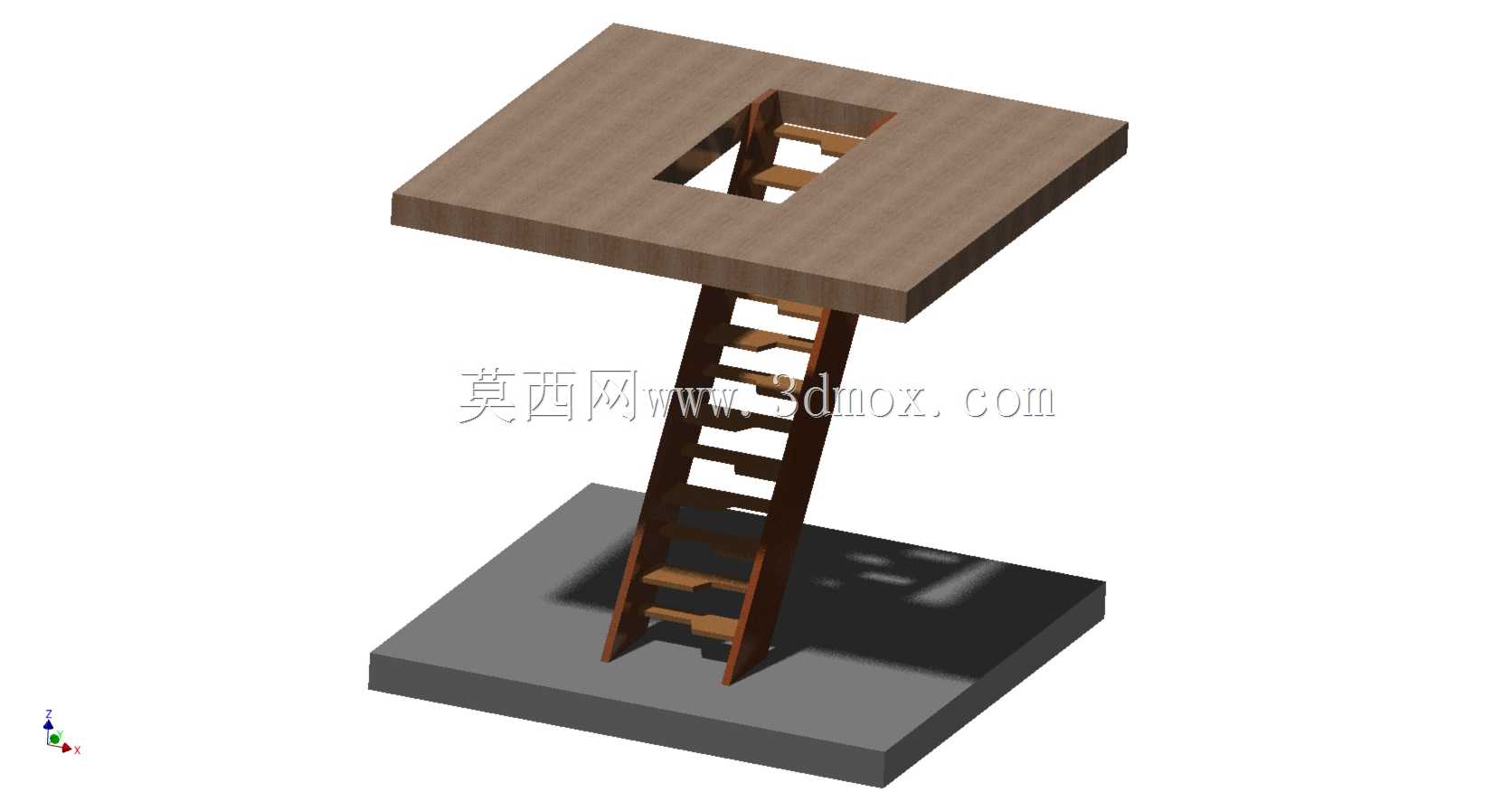

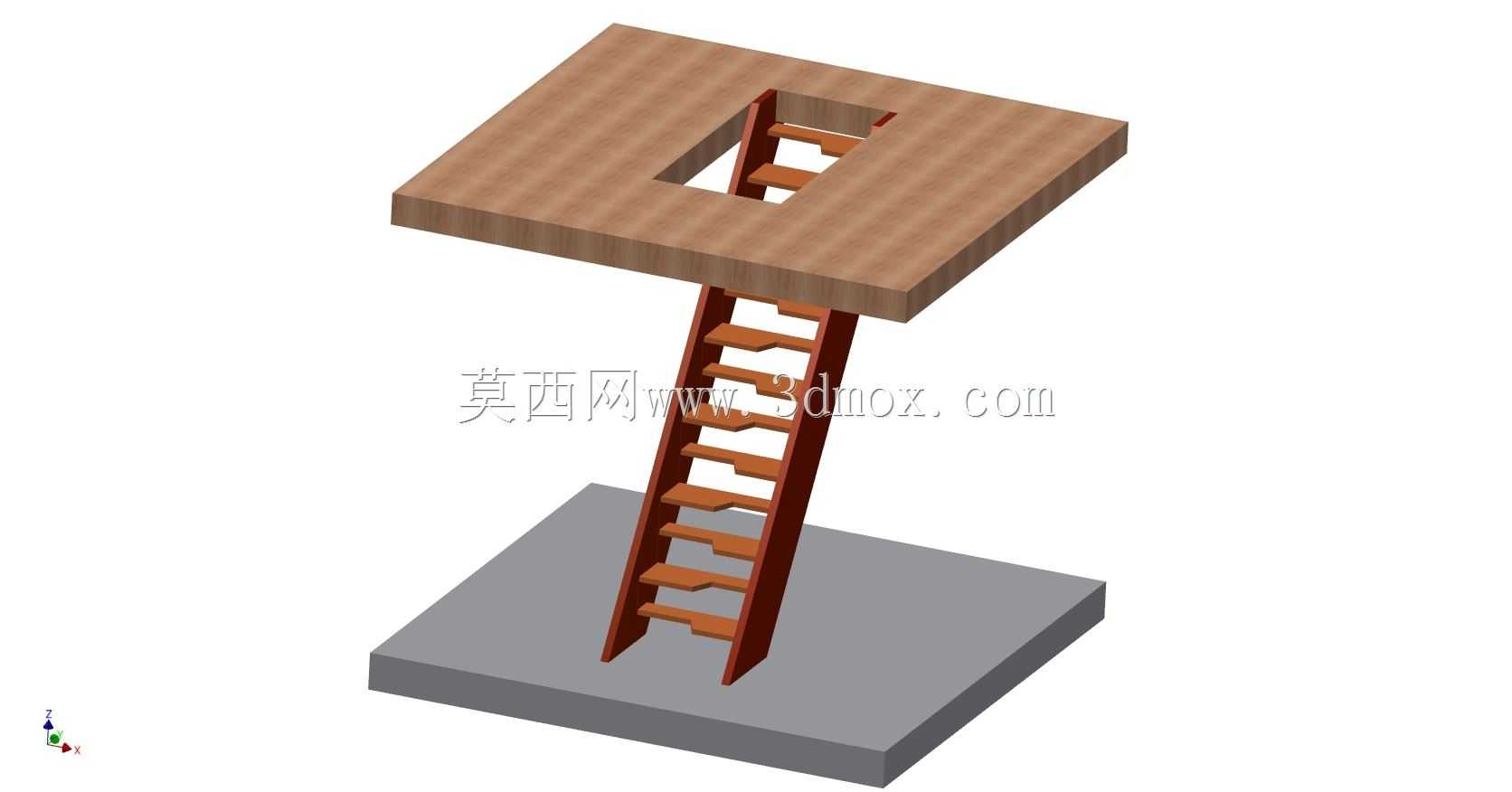

　　从结构设计细节来看，这款梯具采用三段式分体结构，底部是方形配重底座，采用实心钢板焊接成型，底座的尺寸根据梯身高度做匹配，2.8米层高对应的底座尺寸为800mm800mm20mm，自重可以达到45kg以上，不需要和地面做膨胀螺栓固定，依靠自重就能保证梯身的抗倾覆稳定性，移动时只需要抬起底座一端就可以拖动，适配临时场景的移位需求。中间梯身采用双榀矩形管作为主承重梁，主梁规格选用40mm60mm2mm的冷轧矩形管，两侧主梁之间通过踏步板焊接连接，踏步板采用2mm厚的花纹钢板折弯成型，每块踏步板的踩踏面做防滑压花处理，踏步的左右错位距离控制在120mm，刚好匹配成年人脚掌的宽度，行走时双脚不会出现互相磕碰的情况。顶部是方形搭接平台，平台尺寸为1000mm1000mm30mm，中间预留和上层楼板开口匹配的通行洞口，平台边缘做20mm高的挡边，防止放置在平台上的小工具滑落，平台和梯身之间采用螺栓铰接连接，安装时可以根据上层开口的实际位置微调梯身的倾斜角度，适配不同的现场安装边界。

　　在安装边界的适配性上，这款梯具对现场条件的容忍度很高，梯身和顶部平台的连接部位设计有±5度的角度调节余量，即使上层地面和下层地面存在少量高差，或者预留开口的位置有小幅偏差，都可以通过铰接螺栓的调节完成适配，不需要现场切割修改主梁结构。梯身的净通行宽度控制在600mm，满足单人携带5kg以下工具通行的需求，两侧不需要额外加装扶手，因为梯身接近垂直，行走时人体的重心自然靠近梯身主梁，主梁本身就可以作为扶手使用，进一步压缩了整体的占地尺寸。需要注意的是，这类错步梯的适用场景有明确的边界，不适合频繁搬运大件物料的通道，也不适合人员密集的公共区域通行，仅作为单人日常通行的辅助通道使用，在设计时需要在梯身入口位置做明显的承重标识，额定承重按照单人100kg的标准设计，避免超载使用带来的结构安全隐患。

　　从建模逻辑来看，这款梯具的三维模型采用全参数化建模思路，所有的结构尺寸都可以通过全局参数驱动调整，比如层高变化时，只需要修改总高度参数，踏步数量、主梁长度、底座配重都会自动匹配调整，不需要逐个修改特征。建模时优先保证各部件之间的装配间隙符合实际焊接工艺要求，踏步板和主梁之间的焊脚尺寸预留3mm，底座和主梁之间的连接部位做加强筋处理，加强筋的厚度和主梁壁厚保持一致，避免应力集中。模型的外形细节还原了实际产品的工艺特征，比如踏步板的折弯圆角、底座的焊接磨边、平台表面的防滑纹理，都按照实际加工工艺做了还原，结构工程师可以直接在这个模型的基础上调整参数，快速生成适配不同现场工况的梯具图纸，不需要从零开始建模，大幅缩短非标梯具的设计周期。
