CATIA环境下全参数化齿轮箱传动结构设计

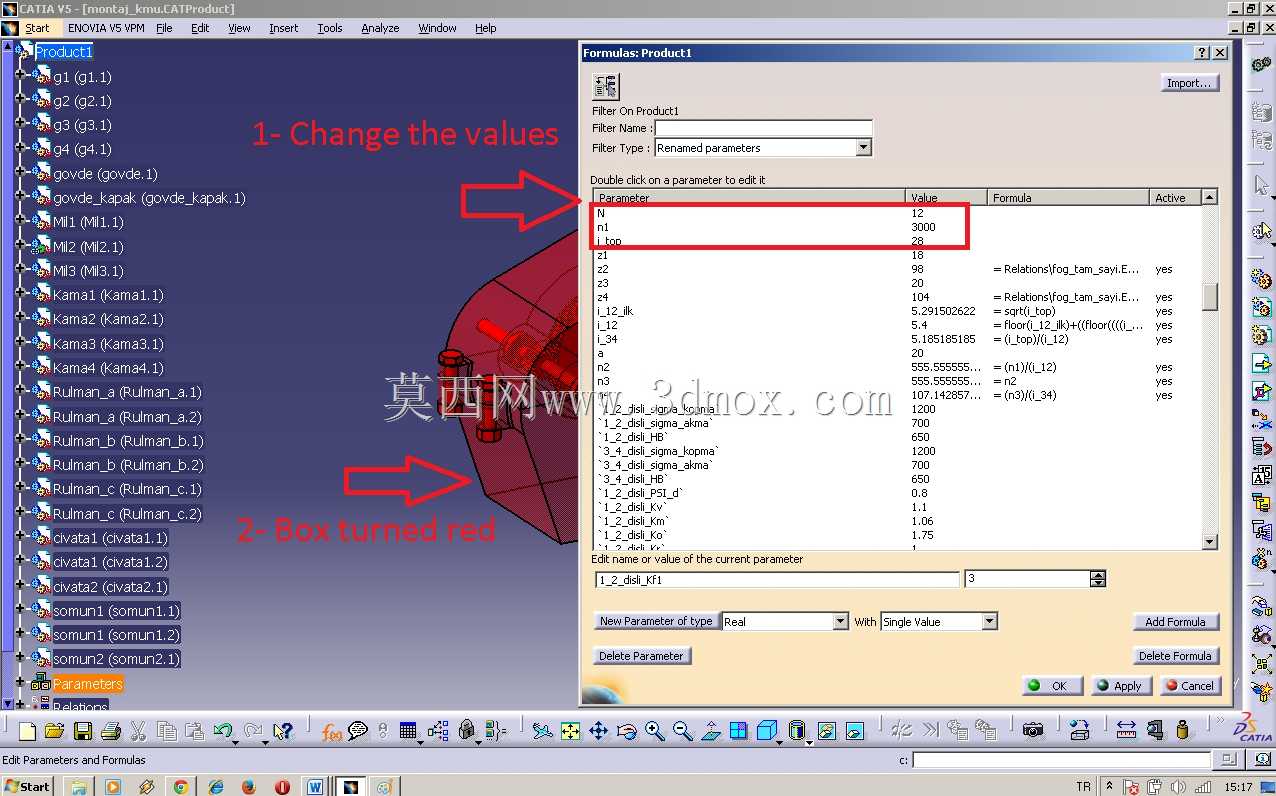

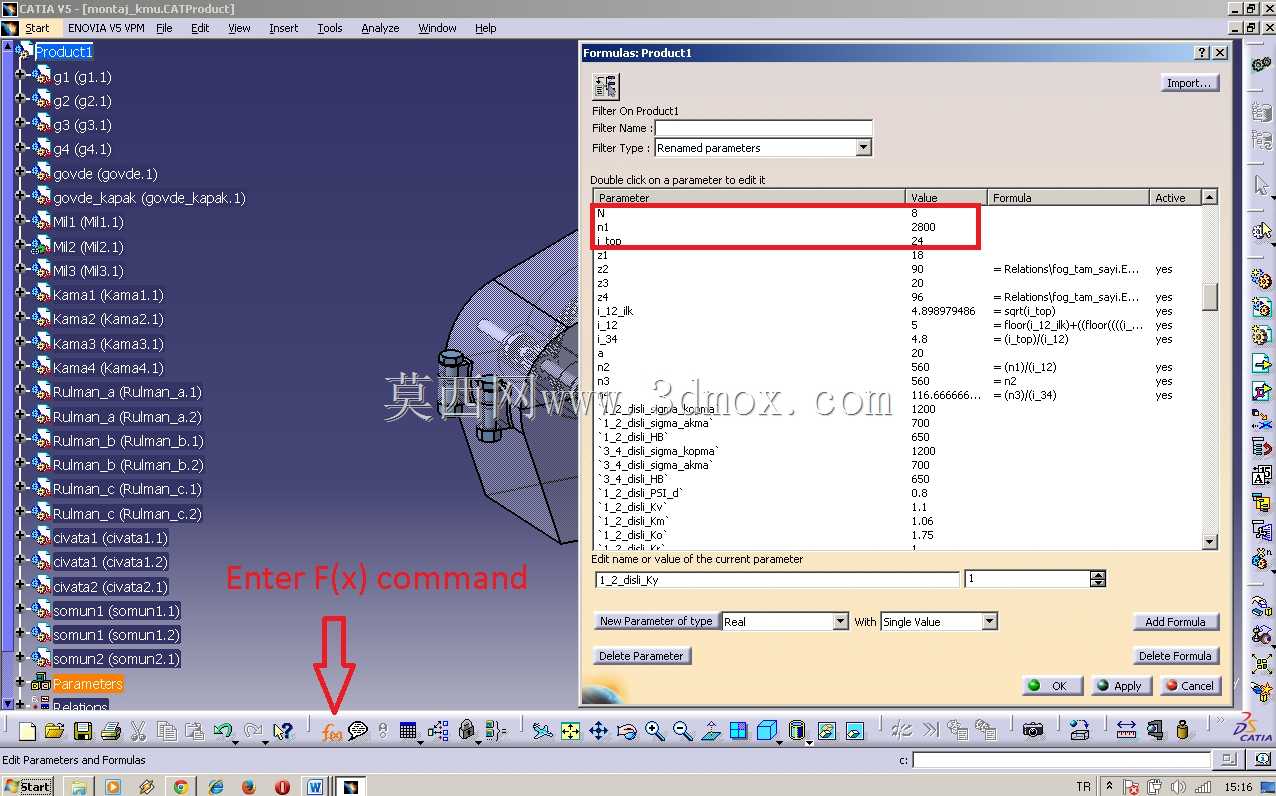

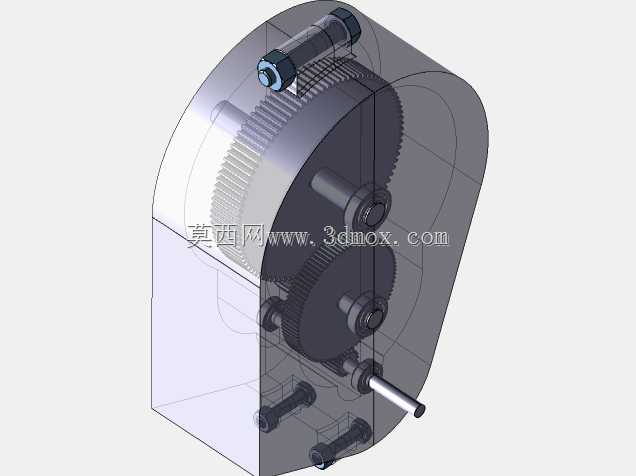

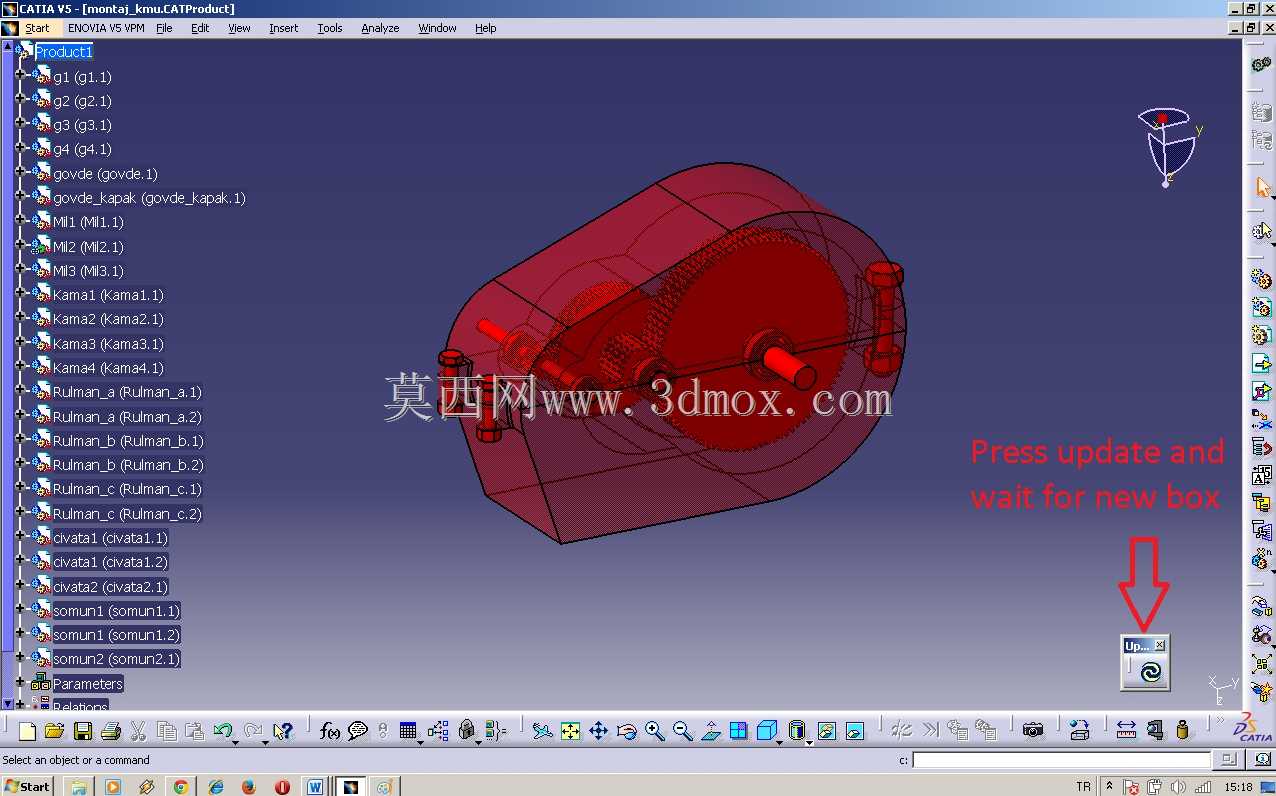

　　在常规工业传动场景中，齿轮箱作为动力传递与转速转矩匹配的核心部件，广泛适配机床进给驱动、输送线动力单元、小型工程机械动力传输等多类工况，承担着匹配原动机输出特性与负载端需求的关键作用，其设计合理性直接决定整套传动系统的运行效率、负载能力与维护周期。这款全参数化齿轮箱的设计逻辑，核心是围绕动力参数的快速适配搭建关联驱动体系，区别于传统固定参数齿轮箱需要反复调整齿形、轴系、箱体尺寸的繁琐流程，设计阶段将功率、输入转速、总循环比作为核心驱动参数，把小齿轮齿数、配对大齿轮齿数、轴系跨距、箱体安装孔位、轴承座尺寸等全部几何参数与核心输入参数建立函数关联，当输入不同的动力参数时，整套模型的几何特征会自动完成匹配更新，无需逐个修改草图与特征参数，

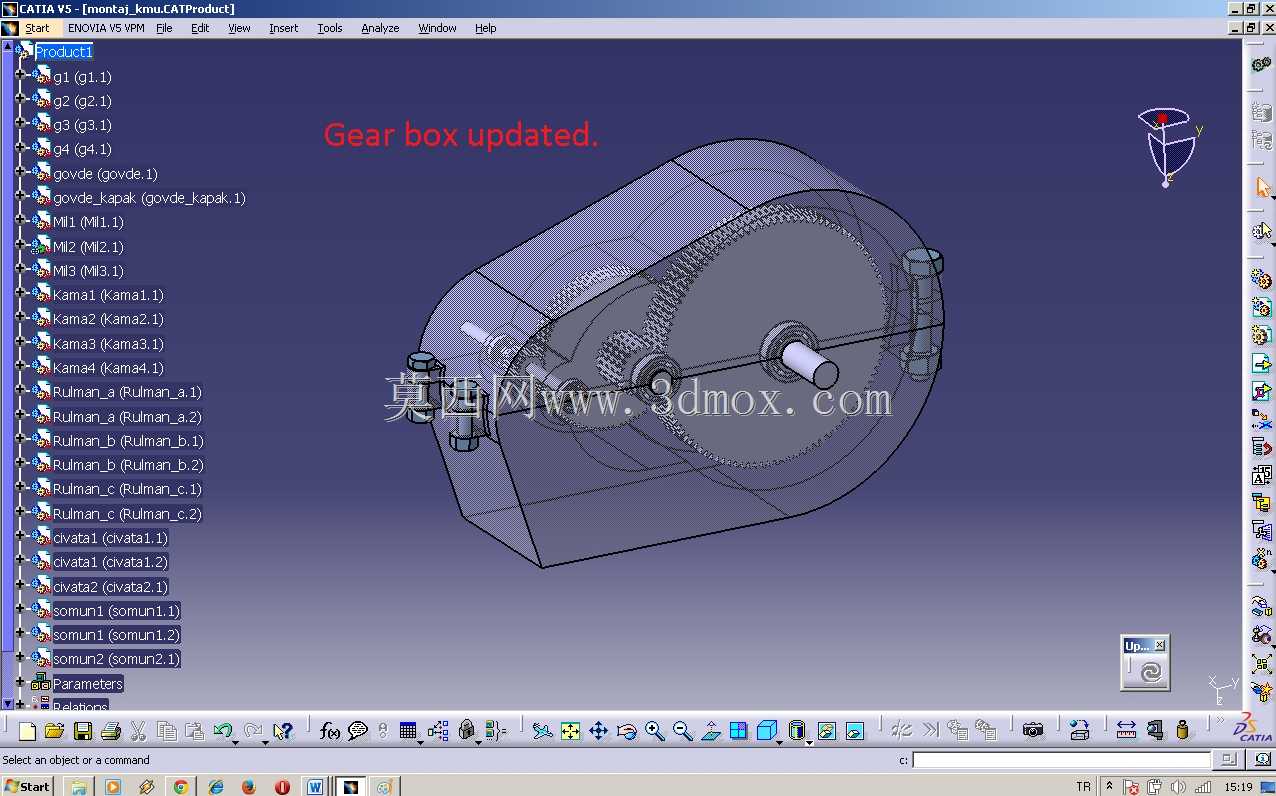

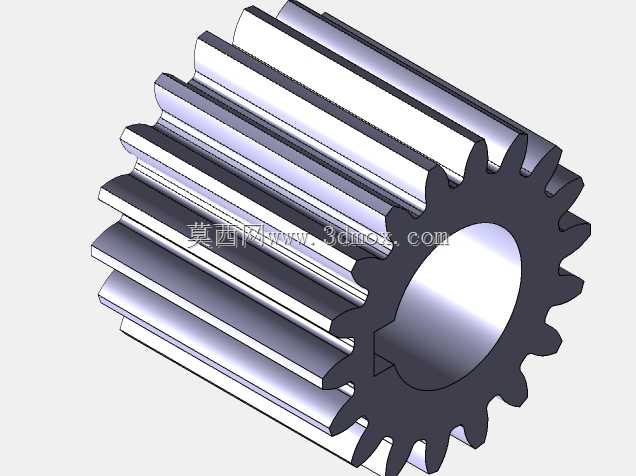

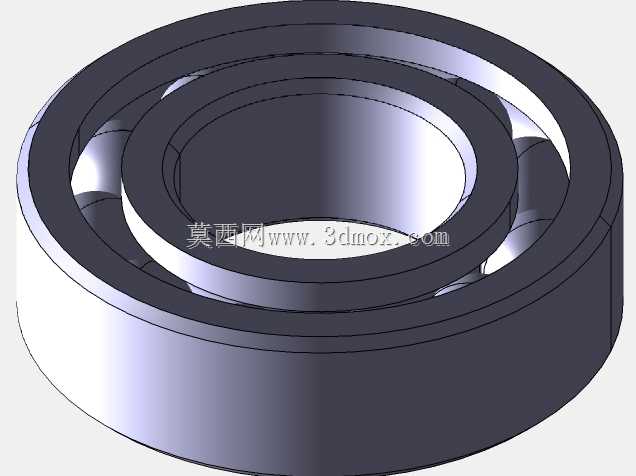

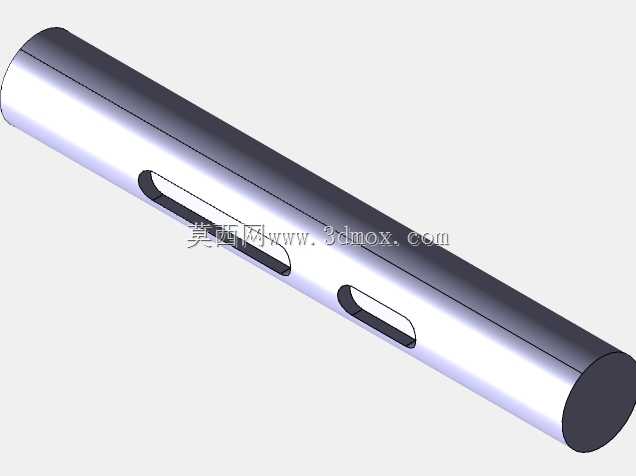

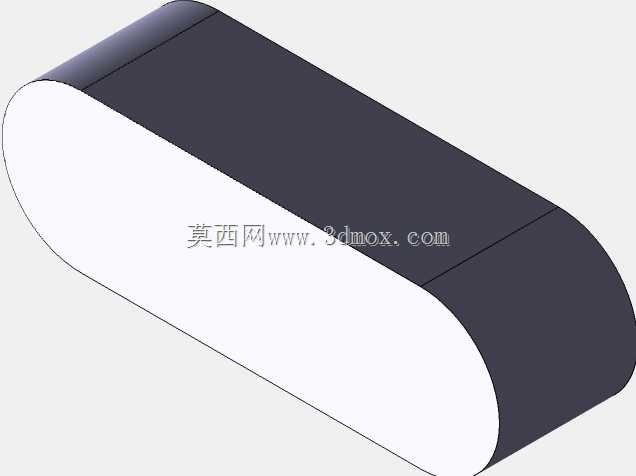

　　大幅缩短同系列不同规格齿轮箱的设计迭代周期。从功能特性来看，该齿轮箱采用定轴齿轮传动结构，小齿轮作为常参数基准件保持固定齿数，大齿轮参数随总传动比自动匹配计算，齿形参数按照渐开线圆柱齿轮的啮合规范做关联约束，保证参数变更后齿侧间隙、重合度始终处于合理区间，避免参数调整后出现啮合干涉、根切等设计缺陷。轴系部分的设计同步关联齿轮受力参数，根据传递功率与转速自动计算轴径、键槽尺寸、轴承选型匹配尺寸，轴承座的安装位、箱体壁厚、加强筋布局也会随轴系载荷参数自动调整，保证箱体结构刚度满足对应负载下的变形量要求。在安装边界层面，模型中预留的输入输出轴伸长度、轴径公差带、箱体安装法兰的孔位分布、中心高尺寸都随参数联动，

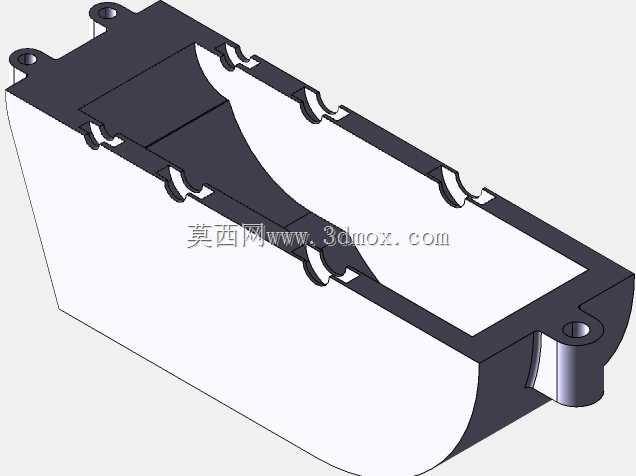

　　可直接适配不同安装场景的接口要求，不管是法兰安装还是底脚安装形式，都能通过参数调整快速生成对应安装结构，不需要重新绘制安装接口特征。实际工程应用中，这类参数化齿轮箱模型可直接用于系列化产品的快速改型，面对客户提出的不同功率、不同转速、不同传动比的定制需求，设计人员仅需输入对应的核心工况参数，就能快速生成整套齿轮箱的三维模型，直接导出工程图用于生产加工，省去了重复建模、反复校核的大量重复性工作。同时模型中保留的参数关联关系，也方便后续做有限元分析的参数化迭代，当需要验证不同参数下的齿轮接触应力、轴系挠度、箱体变形量时，可直接通过参数驱动生成不同规格的分析模型，快速完成多方案的对比优化。从结构细节来看，箱体采用剖分式结构设计，

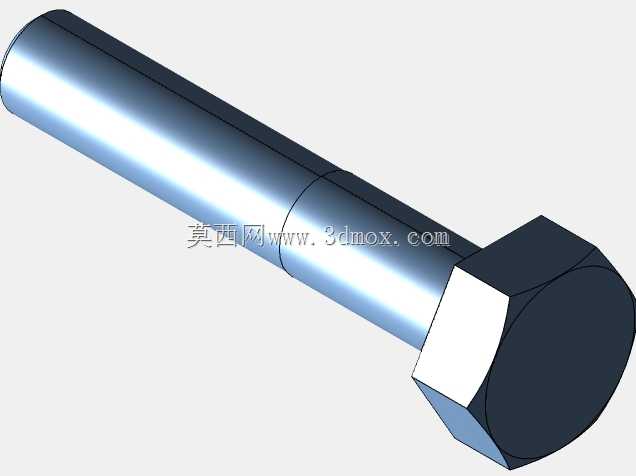

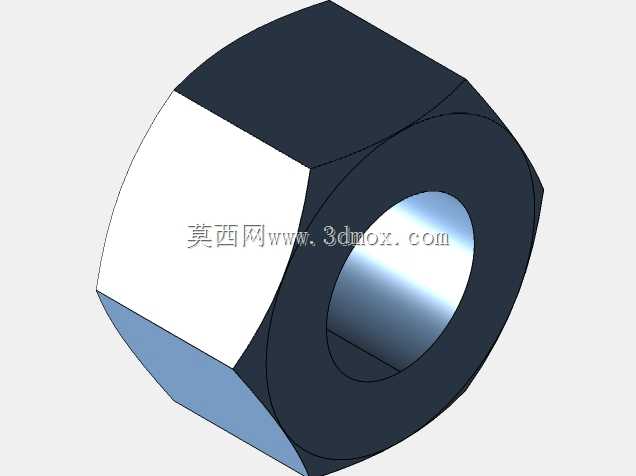

　　上下箱体的结合面定位销孔、连接螺栓孔位置也随箱体外形尺寸自动匹配，箱体内腔的齿轮润滑空间、油位高度、放油孔与观察窗的位置都做了参数化约束，保证参数调整后内腔空间足够容纳齿轮副运转，润滑油量能满足齿轮与轴承的润滑需求，不会出现参数变更后齿轮与箱体内壁干涉、润滑空间不足的问题。齿轮的齿宽、轮毂长度、辐板厚度也随传递转矩自动计算，在满足强度要求的前提下尽可能控制整体重量，避免不必要的材料浪费。输入输出端的密封结构尺寸也随轴径参数联动，可直接适配标准密封圈的选型尺寸，保证密封结构的通用性，减少非标密封件的采购成本。这类参数化设计思路尤其适合中小功率齿轮箱的系列化开发，覆盖常用的工业传动功率区间，能帮助设计团队快速响应市场的多样化需求，把原本需要数天的改型设计工作压缩到数分钟内完成，同时参数关联过程中内置的设计规范约束，也能避免人工改型时容易出现的尺寸遗漏、配合公差不匹配、结构干涉等常见设计错误，提升整套设计的可靠性。
