内啮合齿圈式环形锁紧传动构件

　　做机械结构设计这些年，碰到过不少需要小空间实现周向锁紧、同时兼顾轻载传动的工况，这类环形带齿的锁紧构件，在小型进给机构、精密调节装置里的出镜率其实不低。很多刚入行的设计师容易把这类零件和普通内齿圈混为一谈，实际上两者的设计逻辑差异不小——普通内齿圈核心是传递扭矩，齿面接触强度、重合度是第一优先级，而这类带锁紧标识的环形齿件，首先要满足的是周向定位后的锁紧可靠性，齿的存在更多是配合小齿轮实现微调转动，到位后靠端面或径向的锁紧结构实现位置固定，不会在设备运行中出现周向窜动。

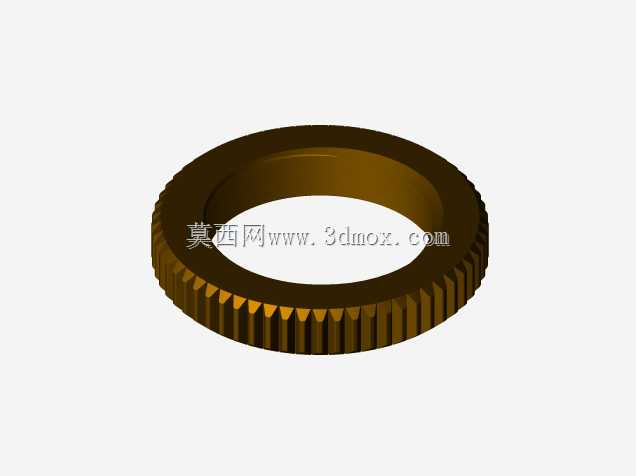

　　从结构外形来看，这个零件整体为薄壁环形结构，外圆周均匀分布渐开线直齿，齿向平行于零件轴线，内孔为光滑圆柱面，端面做了小角度倒角处理，方便安装时的导向对位。设计这类零件的时候，首先要卡的是安装边界：内孔尺寸要和待锁紧的轴类或套筒类零件外径做间隙配合，间隙量控制在0.02-0.05mm之间，既保证装配时能顺利套入，又不会因为间隙过大导致锁紧后出现偏心。外齿的齿顶圆直径要预留出和配对小齿轮的安装中心距空间，中心距偏差不能超过0.03mm，否则会出现啮合卡滞或者侧隙过大的问题，微调的时候会有空行程，影响调节精度。

　　实际应用场景里，这类构件常出现在光学仪器的焦距调节环、小型包装设备的料位定位环、自动化生产线的挡块位置调节机构上。就拿光学调焦结构来说，转动这个齿圈的时候，和它啮合的小齿轮带阻尼转动，带动镜筒沿轴向移动实现焦距调整，调到合适位置后，齿圈上的锁紧结构动作，靠径向的抱紧力或者端面的摩擦力把位置锁死，不会因为设备的轻微震动导致焦距偏移。这时候齿的精度不需要做太高，国标8级精度足够满足使用需求，毕竟不是高速重载传动，但是齿圈的内孔圆度、端面和内孔的垂直度要求不能松，圆度要控制在0.01mm以内，端面跳动不超过0.015mm，不然锁紧的时候会出现受力不均，局部锁死、局部有间隙的情况，长期使用会出现磨损偏移。

　　设计思路上，这类零件不需要做复杂的修形处理，但是要注意齿根的圆角处理，不能出现应力集中的尖角，因为薄壁环形零件本身的刚性不算强，如果齿根圆角太小，反复锁紧受力的时候，容易在齿根位置出现微裂纹，尤其是用铝合金做轻量化设计的时候，这个问题会更明显。如果是用在有一定腐蚀风险的工况，比如食品包装设备上，材料选304不锈钢的话，齿面要做钝化处理，不需要额外做表面淬火，毕竟传递的扭矩很小，齿面不会出现点蚀磨损。如果是用在普通工业设备上，选45号钢做表面发黑处理就足够，成本低，加工难度也小。

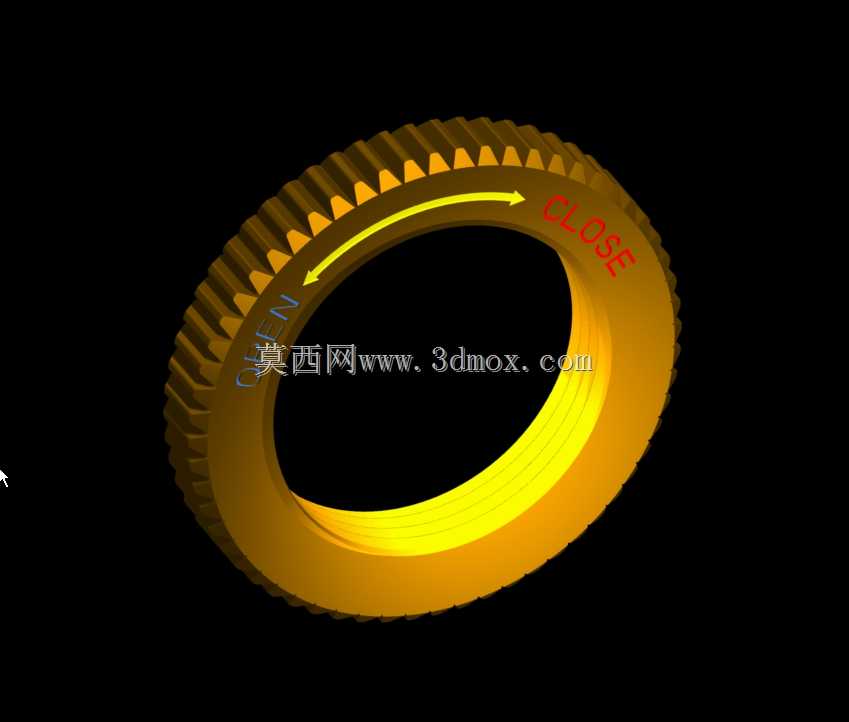

　　安装的时候要注意，这个齿圈的轴向定位要靠轴肩或者挡圈实现，不能让齿圈在轴向有窜动空间，否则啮合的时候齿面接触长度会变化，轻则出现转动卡顿，重则会导致齿部崩边。配对的小齿轮要做轴向固定，和齿圈的啮合宽度要保持一致，不能出现偏载。另外，齿圈上的锁紧方向标识是设计里很容易被忽略的细节，实际装配和后期维护的时候，操作人员不需要看图纸，顺着标识方向转动就能实现锁紧，反向转动就能松开调节，能减少很多误操作的可能，这个细节在做面向量产的设备设计时尤其重要，毕竟一线操作人员不会人人都熟悉结构原理，清晰的操作标识能大幅降低售后维护的成本。

　　还有个容易踩的坑是薄壁环形件的加工变形问题，做三维建模的时候就要提前考虑加工工艺，不能把壁厚设计得太薄，一般壁厚不能小于齿高的1.2倍，否则滚齿或者插齿加工的时候，零件会因为装夹受力出现变形，做出来的齿圈圆度超差，装到设备上根本转不动。如果确实需要做轻量化设计减小壁厚，那就要在齿圈的非配合端面做加强筋结构，筋的高度不要超过端面的安装空间，避免和其他零件产生干涉。
