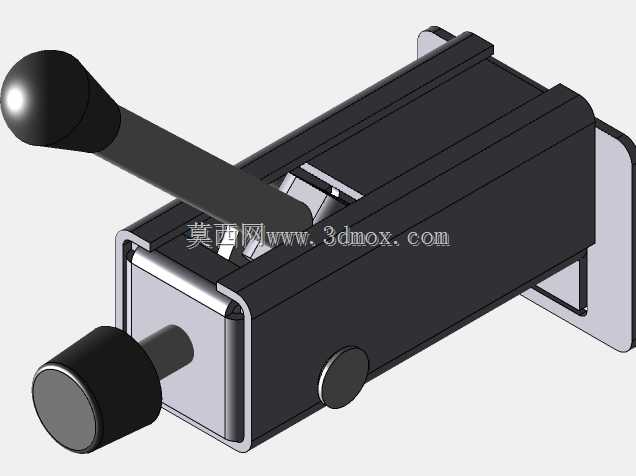

杠杆式手动操纵控制机构三维结构

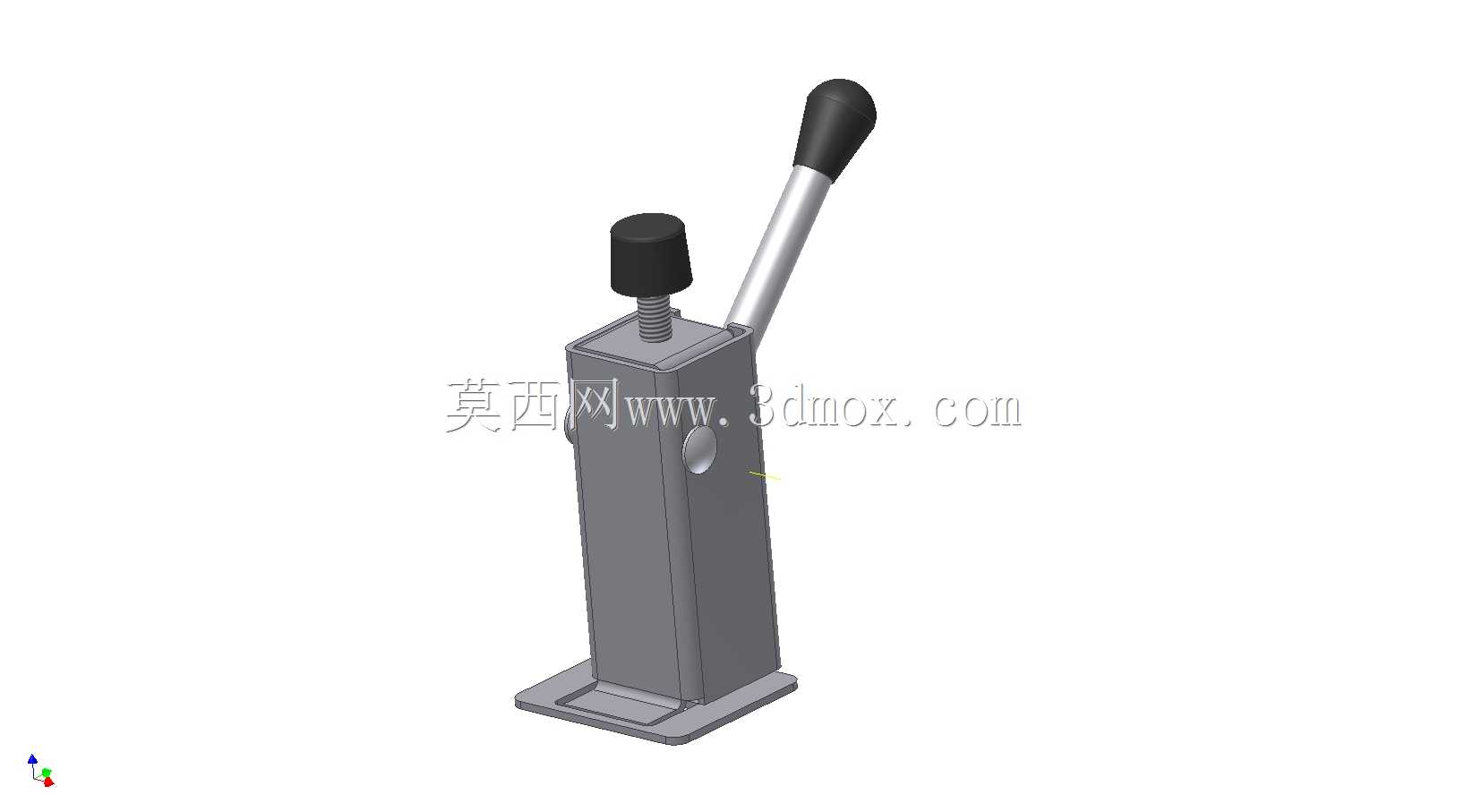

　　这类杠杆式手动操纵机构，常见于中小型工业设备的工位旁操作端，比如小型冲压设备的行程触发端、工装夹具的手动锁紧工位、输送线的手动分拨控制位，也会用在一些非高频操作的设备调试工位，替代电控按钮实现纯机械的力传递控制，避免电控系统故障时的操作失效问题。从结构本身来看，主体采用立式方箱壳体作为承载基础，底部带外翻式安装法兰，法兰上预留的安装孔位可直接通过螺栓固定在设备台面或者支架上，安装时需要预留的操作空间要覆盖手柄的全摆幅范围，避免手柄动作时与周边设备构件发生干涉，通常手柄从初始位到触发位的摆角在30度到45度区间，安装时要保证手柄摆动平面内无遮挡，操作端的握把高度要适配站立操作的人体工学高度，一般距离安装面的垂直高度在280mm到350mm之间，适配多数工位的操作姿态。

　　设计上采用杠杆增力的原理，长手柄的力臂长度远大于内部执行端的力臂，操作人员只需要在握把端施加较小的作用力，就能在内部输出端获得足够的推拉力或者锁紧力，不需要额外的气源或者电源接入，纯机械结构的可靠性更高，适合在粉尘、潮湿等电控元件易损坏的工况下使用。侧面的黑色旋钮是锁紧调节件，当需要将机构保持在某个固定工位时，旋紧该旋钮即可通过内部的顶紧结构锁定杠杆的位置，避免设备运行过程中手柄受震动移位引发误动作，旋钮的滚花设计可以保证操作人员带劳保手套时也能顺利旋拧操作，不需要额外工具。顶部的小直径顶杆是机构的执行输出端，会随着手柄的摆动产生轴向的直线位移，位移行程通常在15mm到25mm之间，可直接触发设备内部的机械阀、行程开关或者锁紧销，实现对应的设备动作。

　　建模过程中需要重点关注几个配合关系：一是手柄与壳体铰接点的同轴度，铰接处采用销轴连接，建模时要预留合理的配合间隙，既要保证手柄摆动顺畅无卡滞，也要避免间隙过大导致的手柄晃动量超标；二是内部杠杆与顶杆的接触端，要设计成圆弧面接触，减少动作过程中的摩擦损耗，长期使用也不会出现接触点的异常磨损；三是底部安装法兰的平面度，建模时要保证安装面的平面公差控制在合理范围，避免安装后壳体出现倾斜，导致手柄摆动时出现别劲的问题。壳体侧面的圆形凹位是铰接销轴的安装定位孔，装配时销轴从该孔位穿入，端部可以采用卡簧或者顶丝固定，拆解维护时不需要完全拆分壳体就能完成销轴的更换，日常维护只需要定期在铰接点涂抹润滑脂，就能保证长期操作的顺畅性。

　　这类操纵机构的选型适配性较强，不需要复杂的安装调试，只要安装面的平面度达标，固定螺栓锁紧到位，接上对应的执行端连接件就能投入使用，相比电控操作件，它的抗干扰能力更强，不会因为电磁干扰出现误触发，在一些对安全可靠性要求较高的手动操作工位，这类纯机械杠杆操纵结构的应用占比一直很高。建模时还原的细节包括握把处的防滑橡胶套、手柄杆部的金属质感、壳体表面的喷砂处理纹理，还有各连接部位的倒角细节，所有的棱边都做了R1到R2的圆角处理，避免操作时划伤操作人员的手部，符合机械安全设计的相关要求。
