半场篮球自动归位回传训练设备结构设计

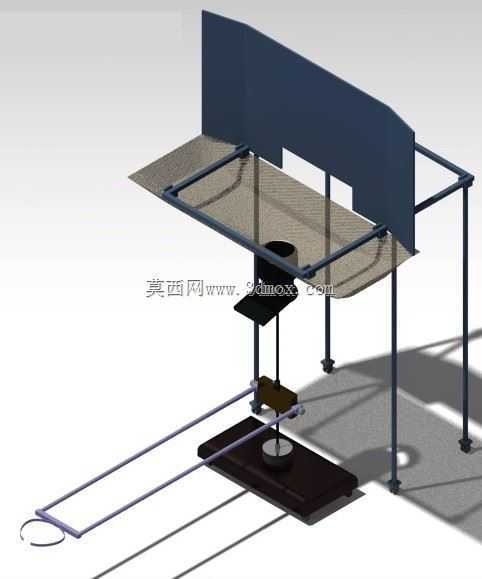

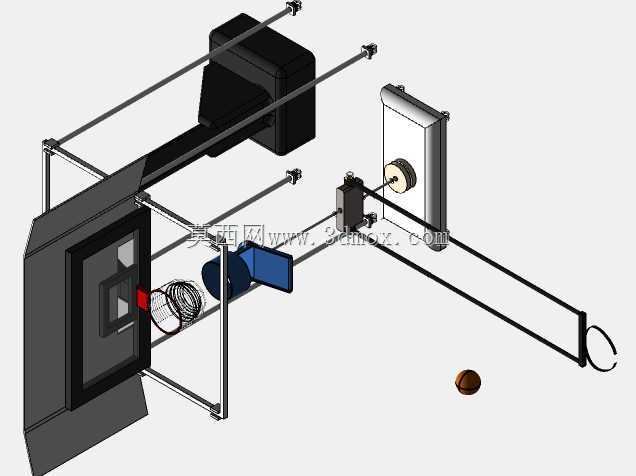

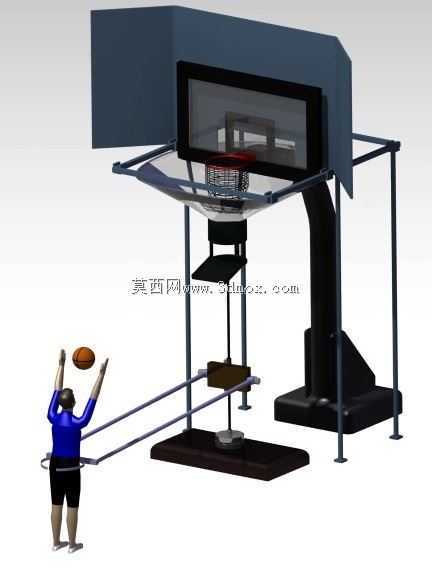

　　这套设备的核心应用场景锁定在室内外半场篮球训练场地，针对单人投篮训练时需要频繁捡拾散落篮球的痛点设计，能够覆盖半场范围内的落球区域，将投出后散落、弹出的篮球自动归集并回传到投篮者站位区域，大幅减少训练过程中的无效跑动时间，提升连续投篮训练的密度与效率，不管是青少年日常基础投篮训练，还是职业球员的定点投篮、三分投射强化训练场景都能适配。从功能实现逻辑来看，设备整体分为落球识别归集段、导向输送段、弹射回传段三个核心功能模块，落球归集区域采用倾斜式导球框架搭配低高度围挡，不会对正常投篮动作、人员跑动造成干涉，当篮球落入归集范围后，会顺着倾斜导面自然滚入输送导向通道，通道内设置有柔性拨轮结构，能够对篮球的姿态进行规整，避免卡球问题，

　　同时控制篮球的输送速度，保证后续弹射环节的进料稳定性。弹射回传段采用可调力度的轮式摩擦发射结构，可以根据训练者的站位距离调整弹射力度，既可以满足篮下近点的轻力度回传，也能覆盖三分线外远点的回传需求，发射角度也预留了调节余量，能够适配不同身高训练者的接球高度习惯，避免回传球过高或过低影响训练节奏。在整体设计思路上，最初的方案构思是优先保证设备的场地适配性，毕竟半场篮球场地的可用安装空间有限，不能占用过多的投篮有效区域，因此整体框架采用轻量化的型材拼接结构，主体支撑结构沿半场侧边与底线边界布置，横向伸出的导向臂采用可折叠的铰接结构，非使用状态下可以将导向臂折叠收拢到侧边，减少场地占用，也方便设备的整体转运与存放。

　　设备的安装边界严格控制在半场边线外0.8米、底线外1米的区域范围内，整体最大伸展长度不超过15米，宽度方向不超过2米，最高点距离地面高度不超过1.8米，既能够覆盖整个半场的落球归集范围，又不会遮挡投篮视线，也不会和场边的休息座椅、防护栏等设施产生安装干涉。结构细节上，所有和篮球接触的部位都采用圆角过渡设计，接触表面包裹柔性防滑材质，避免对篮球表皮造成过度磨损，同时降低篮球碰撞产生的噪音，适配室内场馆的静音使用需求。设备的动力模块采用集中式布置，将驱动电机、传动结构都集成在底线位置的主机箱内，减少外露的传动部件，提升使用过程中的安全性，避免训练过程中人员剐蹭到运动部件。导向通道的宽度设置为260毫米，略大于标准篮球的直径，

　　能够保证标准7号篮球顺畅通过，同时不会出现篮球在通道内打转的问题，拨轮的转速设置为低速区间，既能保证篮球的输送效率，又不会因为转速过快导致篮球卡滞。在框架的稳定性设计上，底部支撑脚采用可调节的配重结构，可以根据场地的地面平整度调整支撑高度，不管是平整的室内木地板场地，还是略有起伏的室外塑胶场地，都能保证设备放置的稳定性，不会因为篮球碰撞、弹射反冲出现移位问题。考虑到室外使用的场景，所有外露的金属结构都做了防锈涂层处理，传动部件预留了润滑维护的注油口，日常维护只需要定期检查紧固件松紧、补充润滑脂即可，不需要复杂的拆解维护。整个结构的设计没有采用复杂的传感识别方案，而是依靠物理导面实现篮球的自动归集，大幅降低了设备的制造成本与故障概率，更适合面向大众训练场景的推广使用，不需要专业人员进行操作调试，放置到对应位置接通电源即可投入使用。
