乘骑式园林作业割草设备结构设计

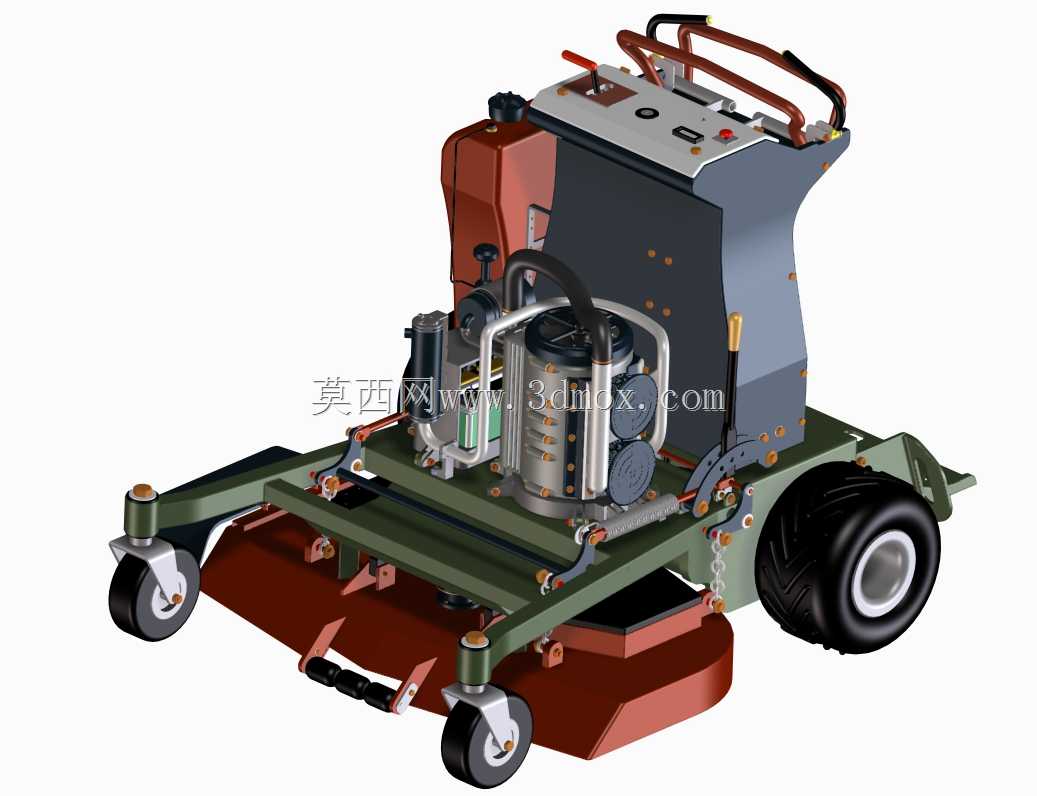

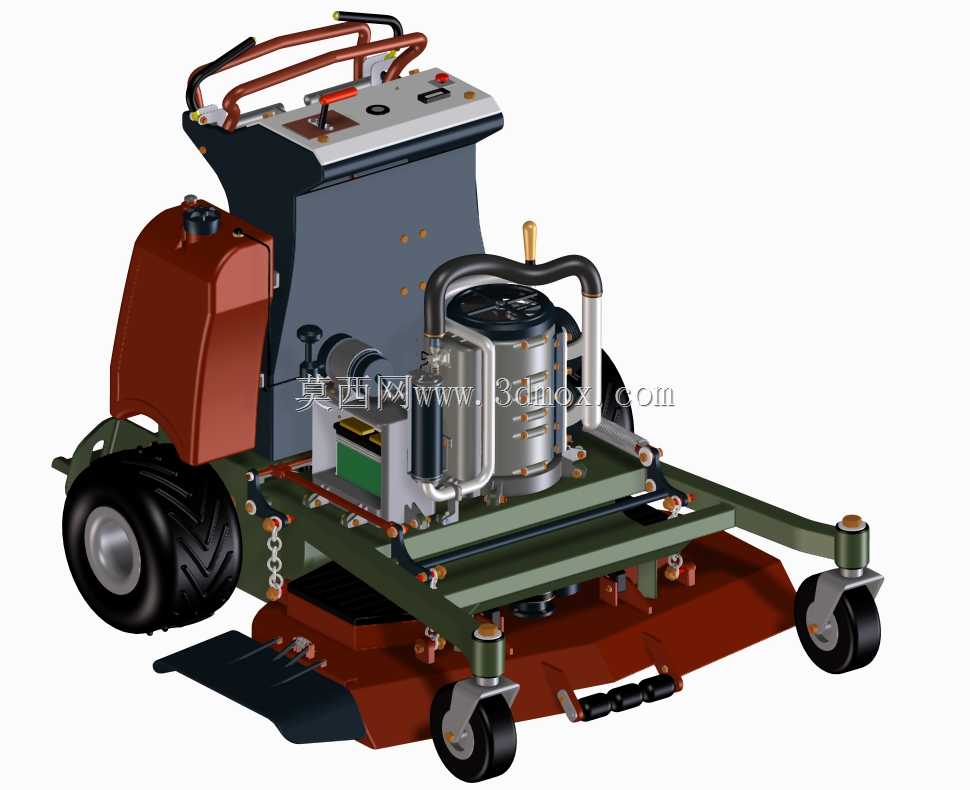

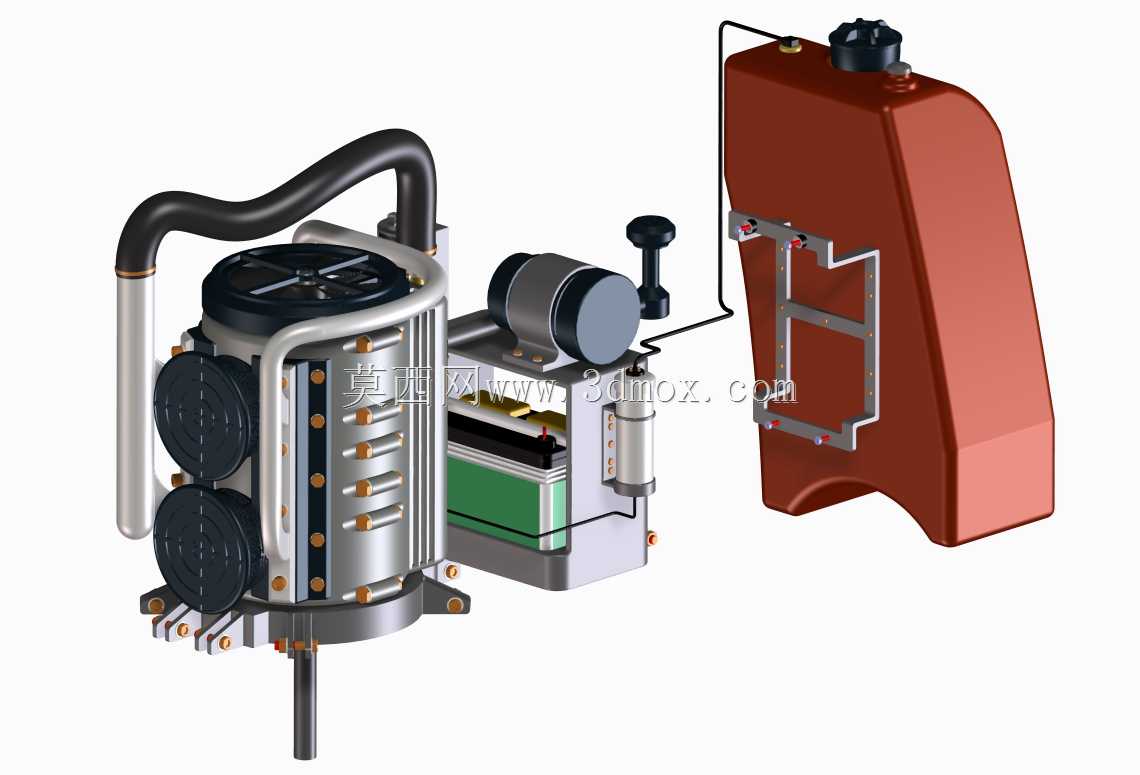

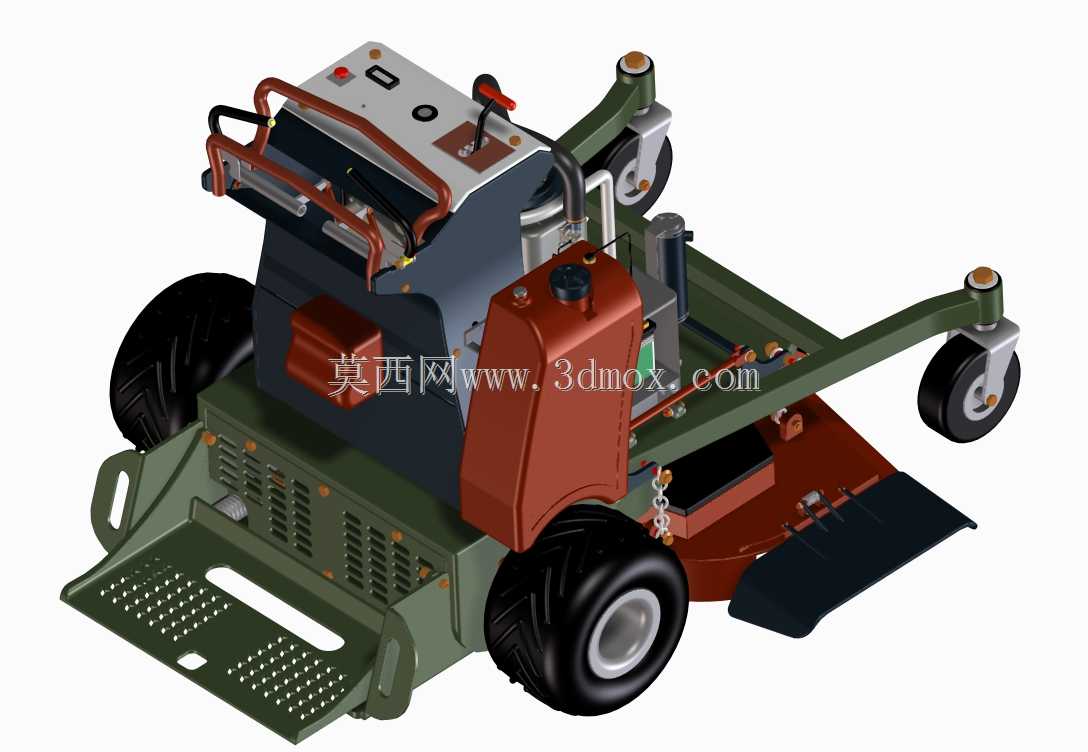

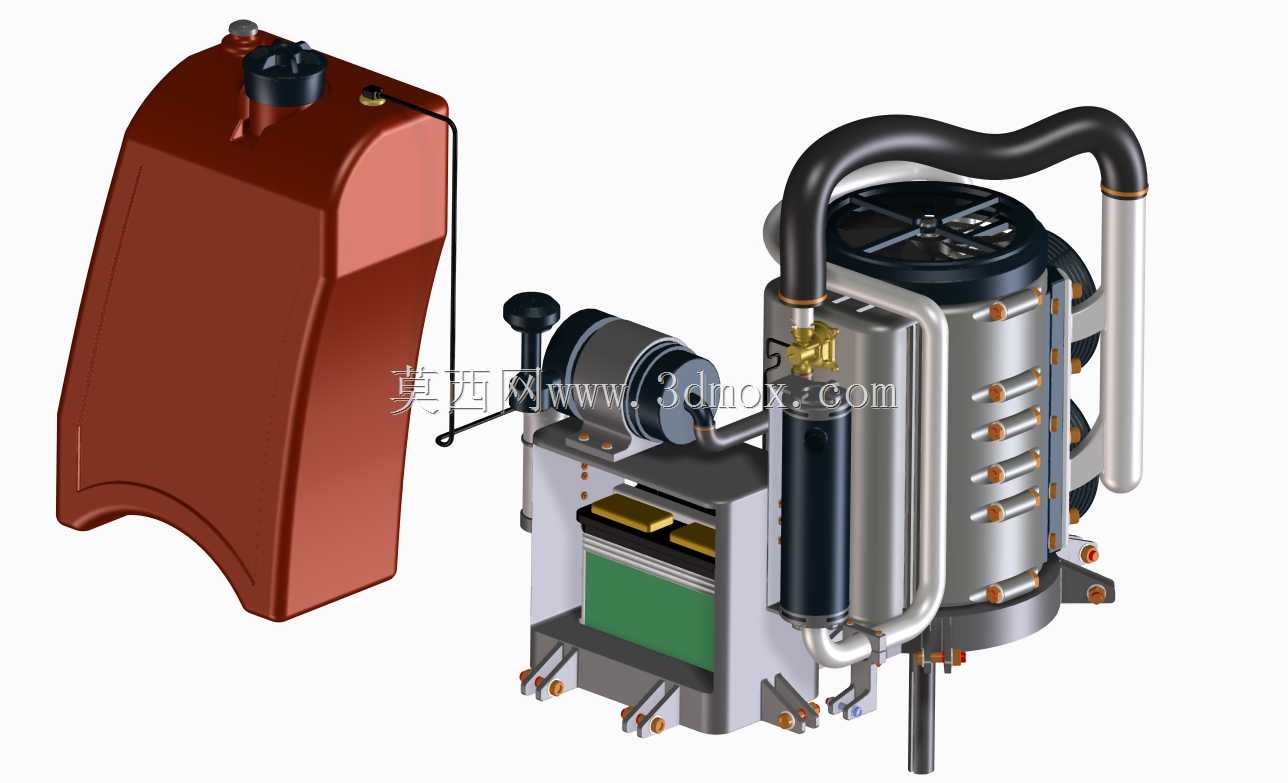

　　在市政园林养护、规模化草场维护、庄园绿地打理等场景中，乘骑式割草设备的作业效率远高于手持式割草工具，能够大幅降低户外植被修剪的人力投入，适配大面积平整草地的常态化修剪作业需求。这套结构设计覆盖了设备从动力输出到作业执行的全链路总成，核心动力单元采用燃油动力配置，配套独立的电池供电组件为电控系统、启动模块提供稳定电力，燃油供给系统从油箱布局、油路走向到滤芯安装位都做了贴合底盘空间的排布，避免作业过程中颠簸造成的供油中断问题，发动机总成的内部零件按照实际装配关系做了完整还原，从缸体结构、散热组件到传动连接位都保留了真实的装配约束，方便后续做运动仿真与干涉校验。

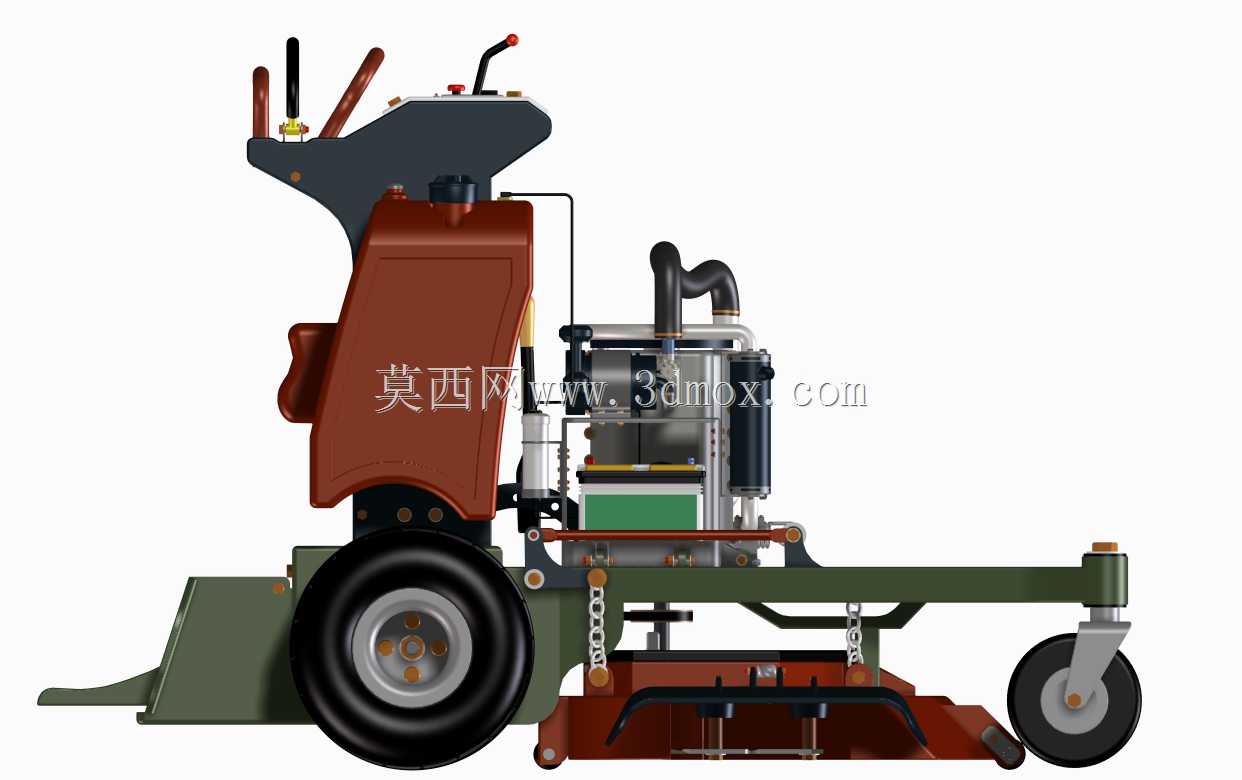

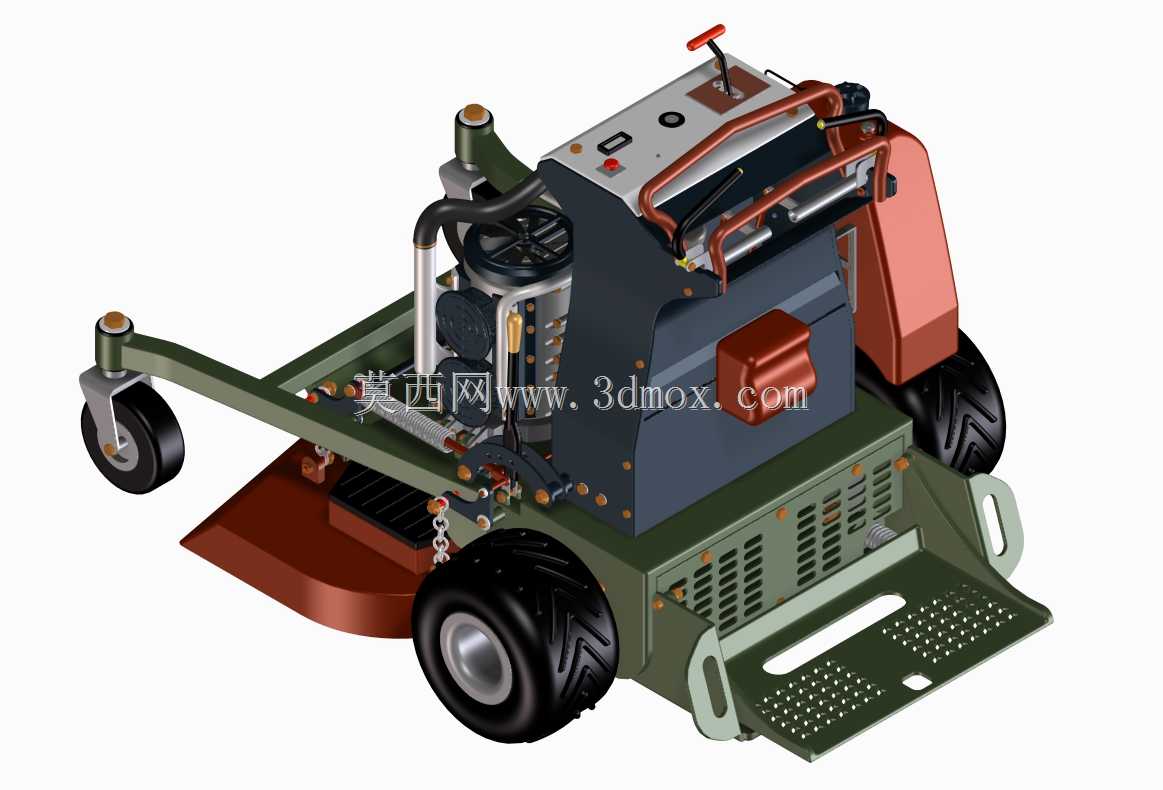

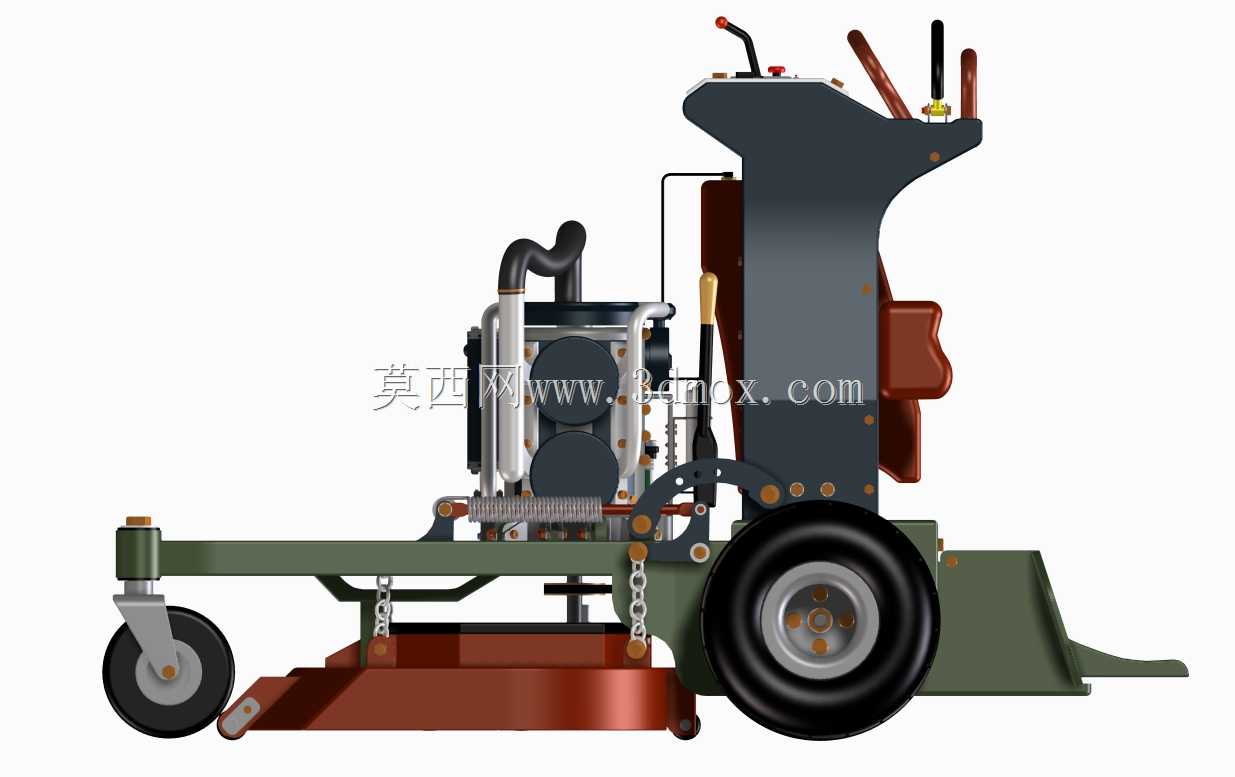

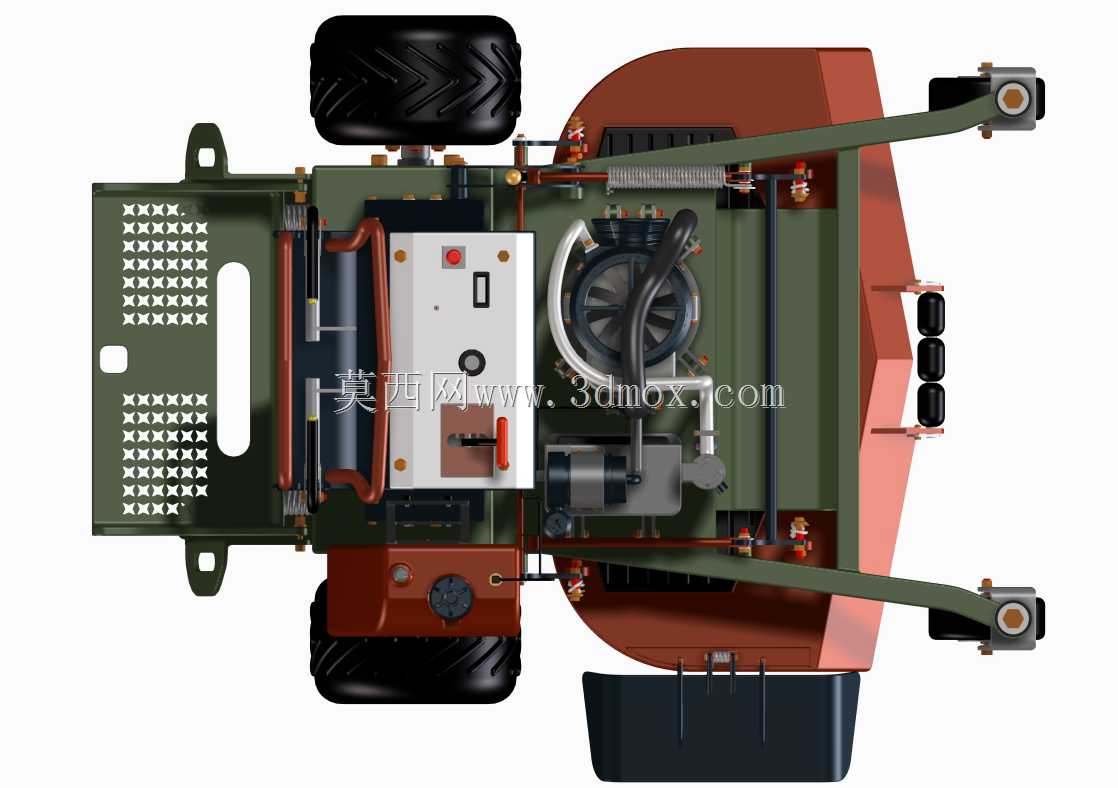

　　设备的作业执行端为独立割台总成，割台的升降动作通过配套的提升机构与液压系统协同实现，液压管路的走向沿着底盘框架的预留空位排布，避开运动部件的活动行程，防止作业过程中管路被磨损剐蹭；割台的高度调节范围覆盖了常规草坪修剪的20mm到80mm留茬高度区间，能够满足不同场景下的草高修剪要求，割台内部的刀盘传动结构与动力输出轴做了同轴度匹配设计，减少动力传输过程中的损耗。底盘部分作为所有总成的安装载体，轮系布局采用前小轮转向、后大轮驱动的配置，后轮的大尺寸橡胶轮能够适配草地不平整的路面状况，减少作业过程中的颠簸感，前轮的转向节预留了足够的转向角度，保证设备在园林树丛间作业时的转弯灵活性。

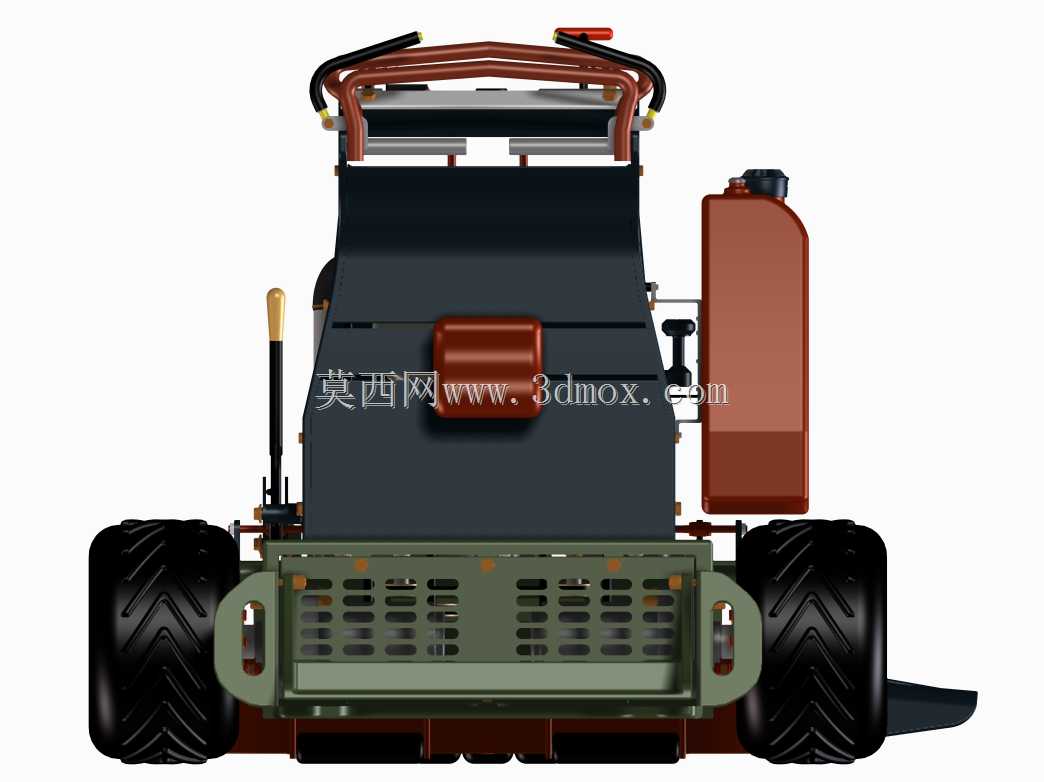

　　设计过程中对各子系统的安装边界做了严格的空间校验，动力总成安装在底盘中部的减震基座上，减少发动机运行时的震动传递到操作位；电池与电池架布置在机身前部的配重区域，平衡后部割台与发动机的重量，避免设备爬坡时出现翘头风险；操作扶手与控制组件的安装位置符合人体工程学的操作范围，油门控制、割台升降操纵杆都布置在操作人员手部可及的范围内，不需要大幅度改变坐姿即可完成所有作业操作。机身外侧的防护盖板做了弧度适配，既能够遮挡内部传动部件防止杂草卷入，也预留了散热通风的开孔，保证发动机长时间作业时的散热效率。

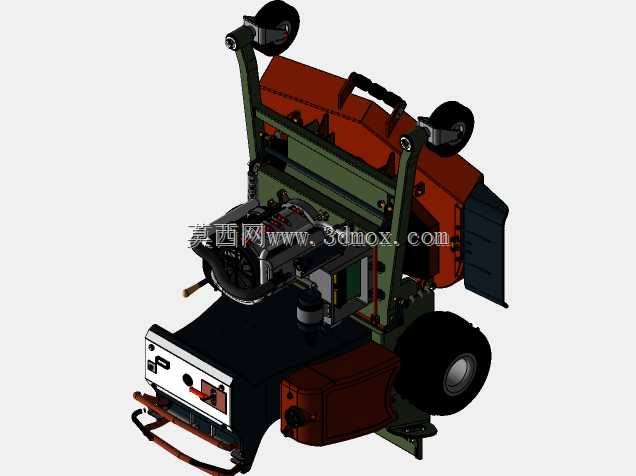

　　整套结构拆分了独立的子系统装配模块，既可以查看整机完整的装配关系，也可以单独调取动力系统组件做细节查看，隐藏外部覆盖件后能够清晰观察到发动机内部的零件布局、油路电路的走向逻辑，对于园林机械的结构设计人员来说，能够直接参考其总成布局思路，在做同类产品改型设计时，可直接复用其动力系统与底盘的匹配逻辑，减少前期方案排布的反复校验工作；对于三维建模从业者来说，这套模型的装配层级清晰，零件间的配合约束完整，能够作为复杂机械设备总成建模的参考案例，理解多系统集成时的空间避让、装配顺序规划思路。在做实际产品落地时，可根据不同的作业功率需求，在现有安装边界内替换不同排量的发动机总成，不需要对底盘框架做大规模改动，割台的宽度也可以根据作业场景的需求做适配调整，液压系统的管路接口都做了标准化设计，方便后续的维护与部件替换。
