可自动制动转向的8字路径巡逻监视车

　　这款轮式巡逻监视载具的核心应用场景，集中在封闭园区固定路径巡检、教学实验平台搭建、小型仓储区域定点巡查这类不需要人工实时操控的作业环境，区别于常规遥控巡检车，它不需要搭载复杂的视觉导航或者磁导航模块，完全依靠纯机械结构配合轮系传动逻辑，就能完成预设8字形闭合路径的自动行驶，跑完一圈后可自主触发制动与转向切换动作，不需要额外的电控程序介入，对于低预算、高可靠性要求的固定路线巡检场景来说，这种纯机械逻辑的实现方式，反而比搭载多传感器的智能巡检车抗干扰能力更强，不会出现传感器积灰、信号干扰导致的路径偏离问题。从实际用途来看，它的上层平板预留了通用安装孔位，可以直接固定小型监控摄像头、环境温湿度传感器、气体检测模块这类轻量化监测设备，

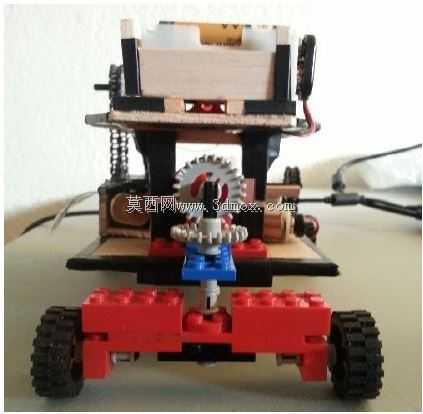

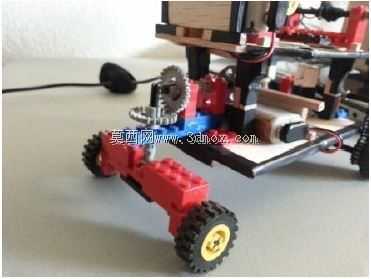

　　不需要额外改造支架结构，底盘的离地间隙控制在45mm，能够平稳通过园区铺装路面、仓储环氧地坪这类平整硬质地面，不适合在非铺装的泥泞、碎石路面行驶，轮距设定为220mm，轴距180mm，整体外廓尺寸控制在300mm长、240mm宽、160mm高的范围内，能够顺利通过宽度300mm以上的狭窄通道，不会和通道两侧的货架、墙体发生刮碰。从功能特性上拆解，它的行走驱动依靠底盘中部固定的直流电机提供动力，动力通过齿轮组传递到前后桥，转向机构没有采用常规的舵机控制方案，而是通过和行走轮联动的凸轮结构触发转向拨杆，当车辆行驶完一整圈8字路径后，凸轮转动到预设行程位置，就会推动转向拉杆完成方向切换，同时触发行程顶杆压下制动块，抱紧轮轴实现短暂制动，

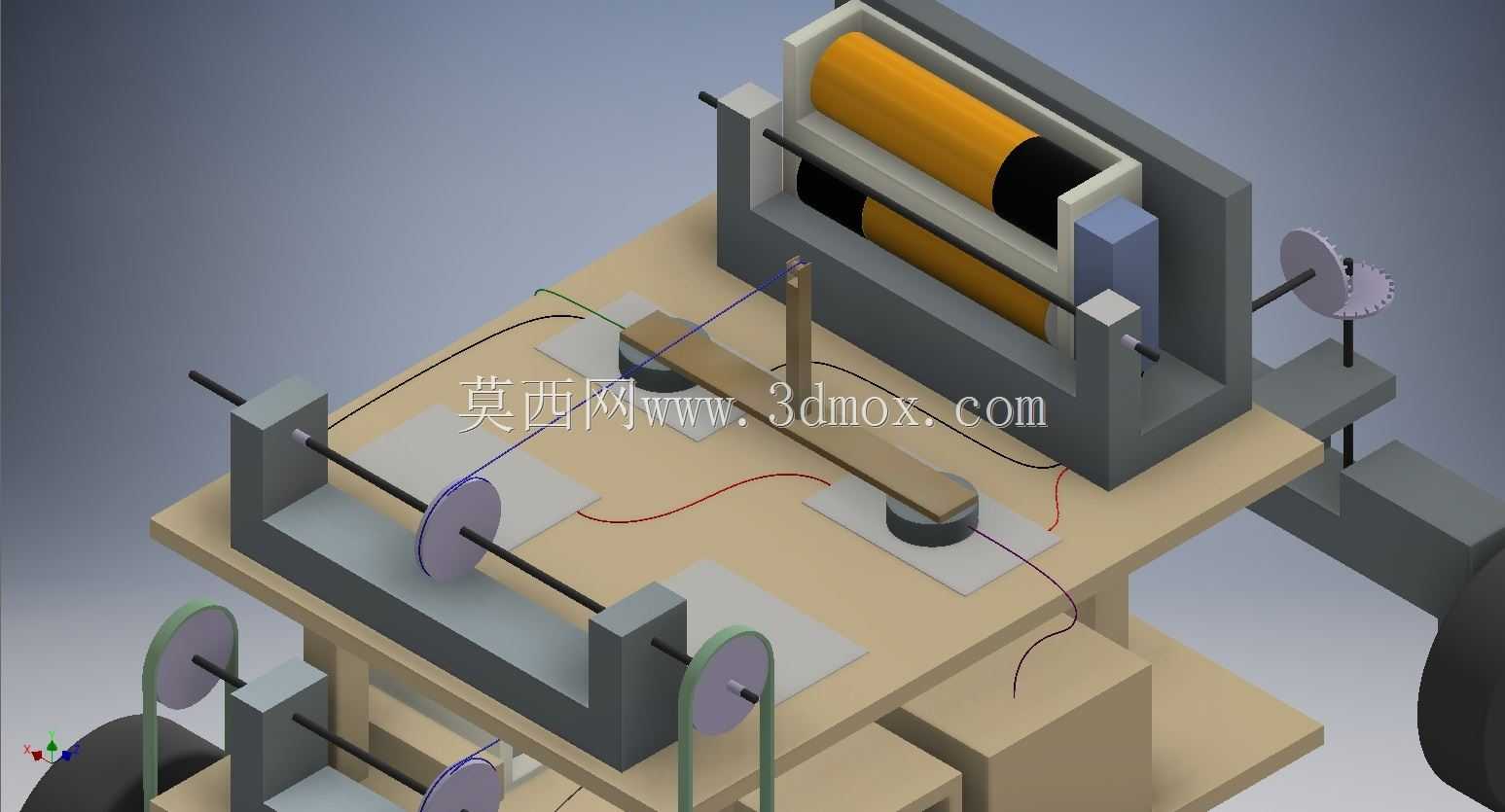

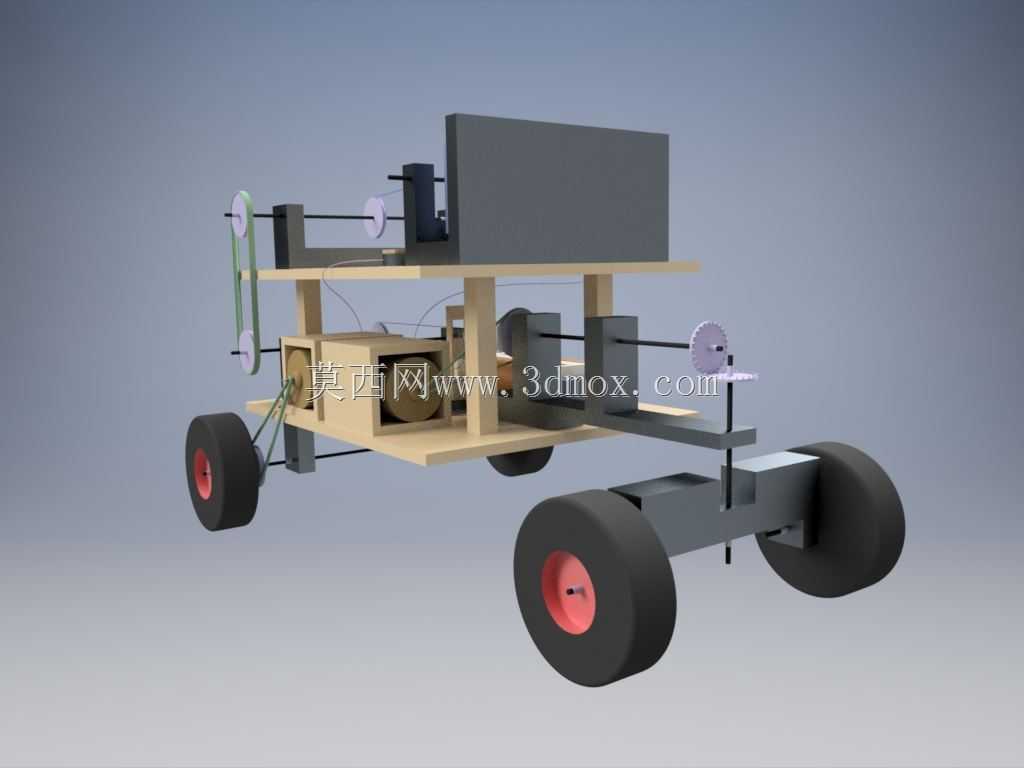

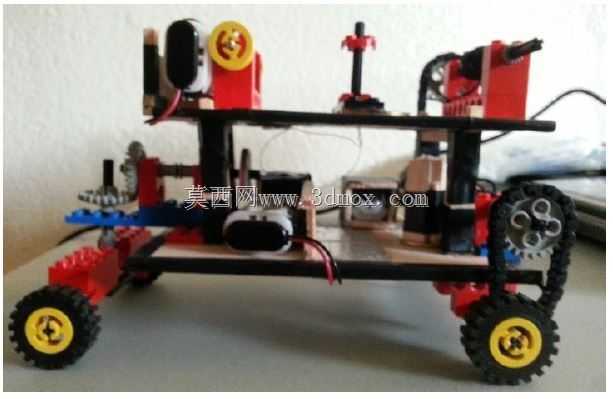

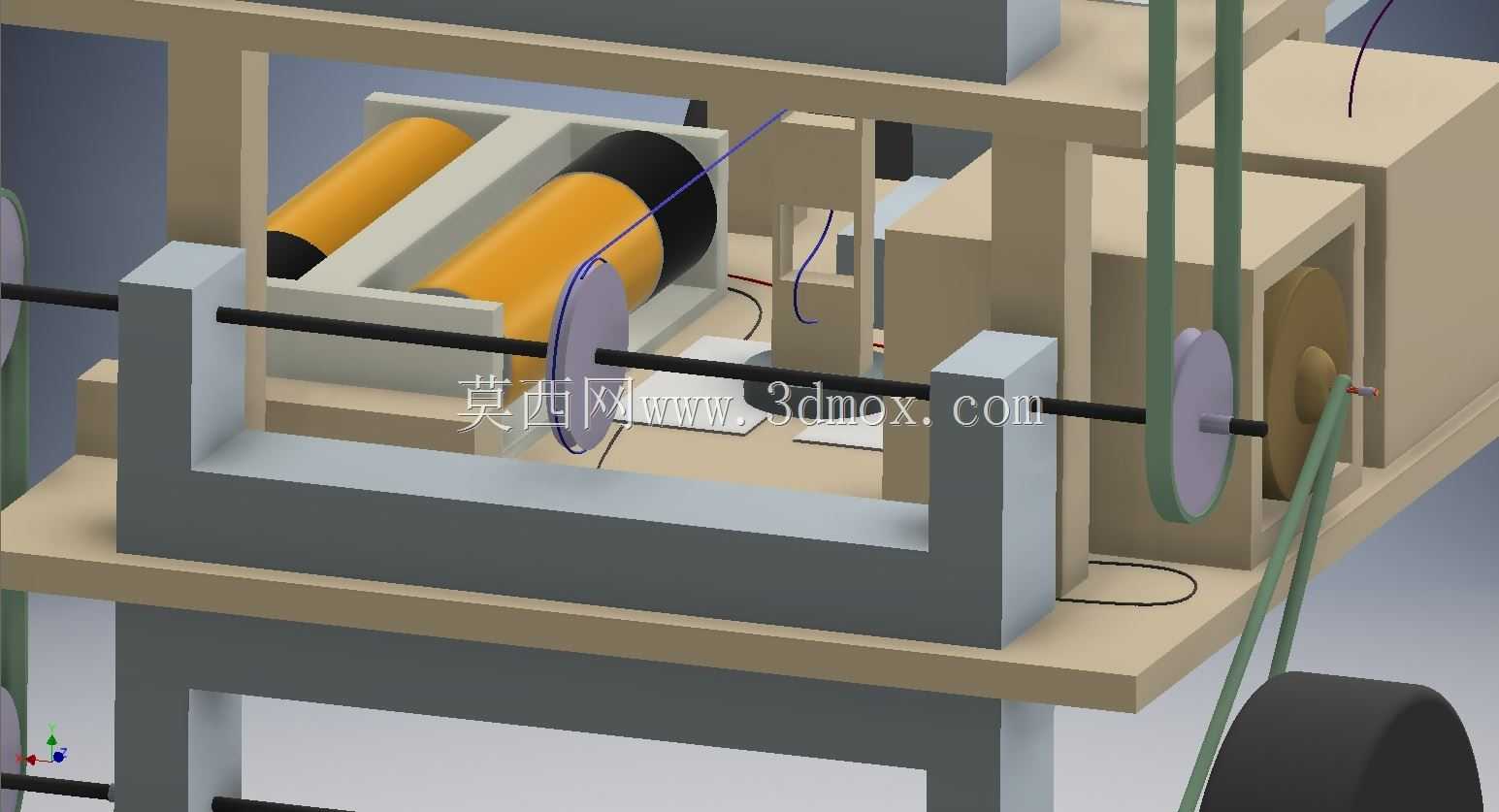

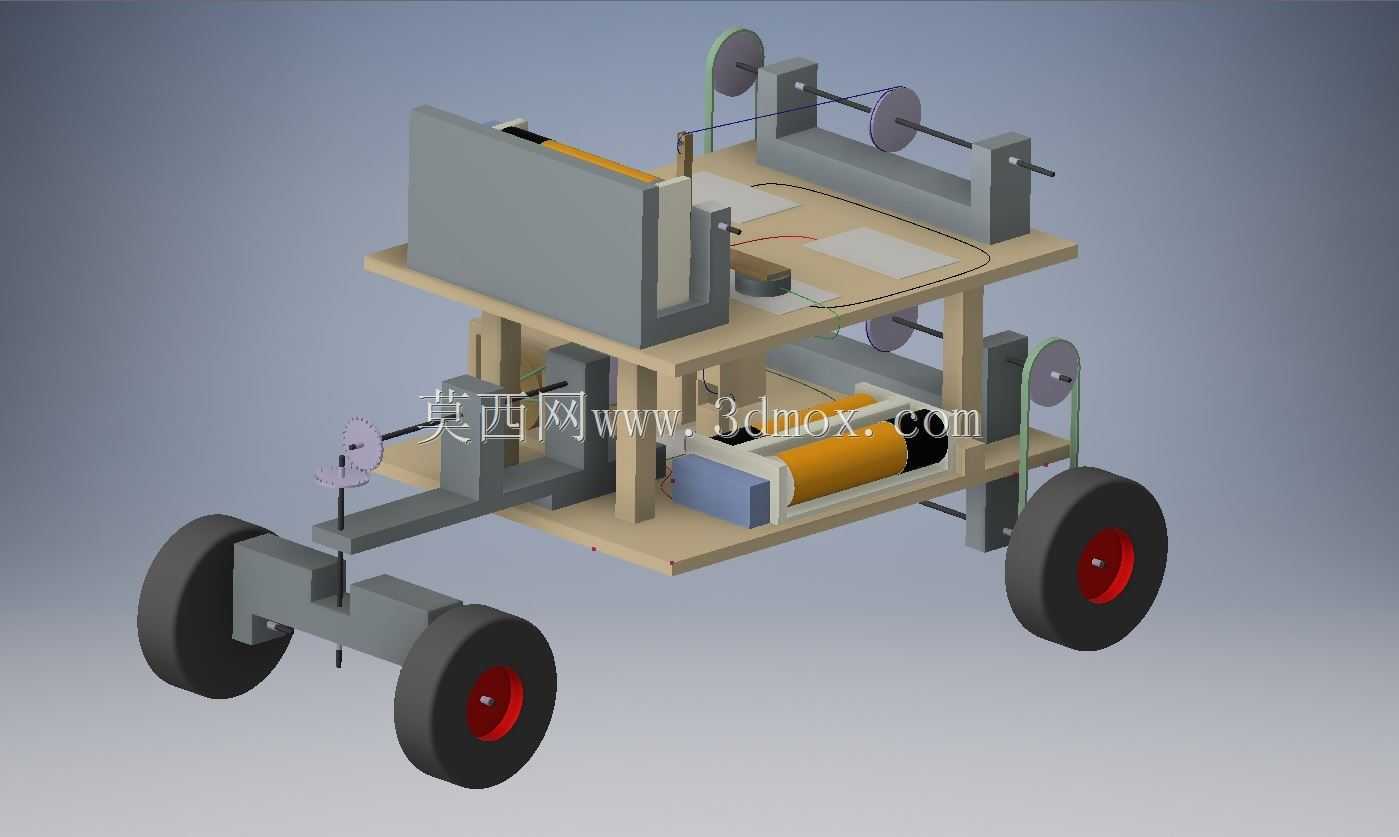

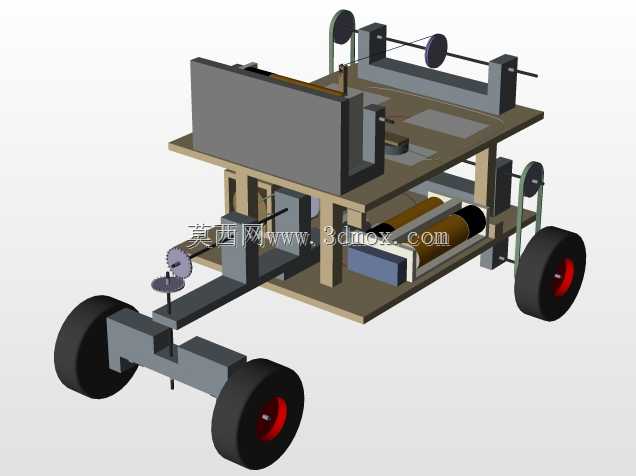

　　避免转向过程中出现动力输出导致的轮胎侧滑，整套动作的触发时机完全由机械结构的尺寸配合保证，不需要编写控制程序，后期维护只需要定期检查凸轮和拨杆的磨损情况即可，不需要调试电控参数。设计思路上，最初的概念阶段就明确了去电控化的核心方向，优先保证结构可靠性，底盘采用双层板叠层布置，下层板专门固定驱动电机、传动齿轮组、转向与制动执行机构，上层板作为设备搭载平台，两层板之间通过四根铝制立柱支撑，既减轻了整体重量，也给下层传动机构留出了足够的安装与调试空间，车轮采用橡胶材质的实心轮，轮毂做了配重处理，降低整车重心，避免转向过程中出现侧翻，前后桥的转向节都预留了间隙调整垫片，可以根据实际路面的摩擦情况调整转向阻尼，避免行驶过程中出现方向跑偏。

　　安装边界方面，底盘的四个车轮安装位都设计了可微调的长圆孔，轮距可以在200mm到240mm之间调整，适配不同宽度的路径需求，上层搭载平台的安装孔采用间距20mm的标准孔阵，和常用的小型传感器、摄像头支架的安装尺寸通用，不需要额外打孔就能固定搭载设备，电机的安装位也预留了两个不同的固定孔位，可以根据实际扭矩需求更换不同尺寸的直流电机，不需要重新加工底板，制动块的安装位置设计了腰型调节槽，可以根据制动块的磨损情况调整和轮轴的间隙，保证制动触发的灵敏度，转向凸轮的固定位采用D型孔配合紧定螺丝的固定方式，可以根据实际需要的路径长度调整凸轮的初始安装角度，改变触发制动和转向的时机，适配不同周长的8字行驶路径。整套结构的传动部件都做了裸露设计，一方面是方便教学场景下观察机械传动的动作逻辑，另一方面也方便日常检查齿轮啮合、拨杆动作的顺畅度，不需要拆开外壳就能排查卡滞问题，所有的结构连接件都采用标准的螺丝螺母，没有定制异形件，后期更换配件非常方便。
