内燃平衡重式叉车整机结构三维设计

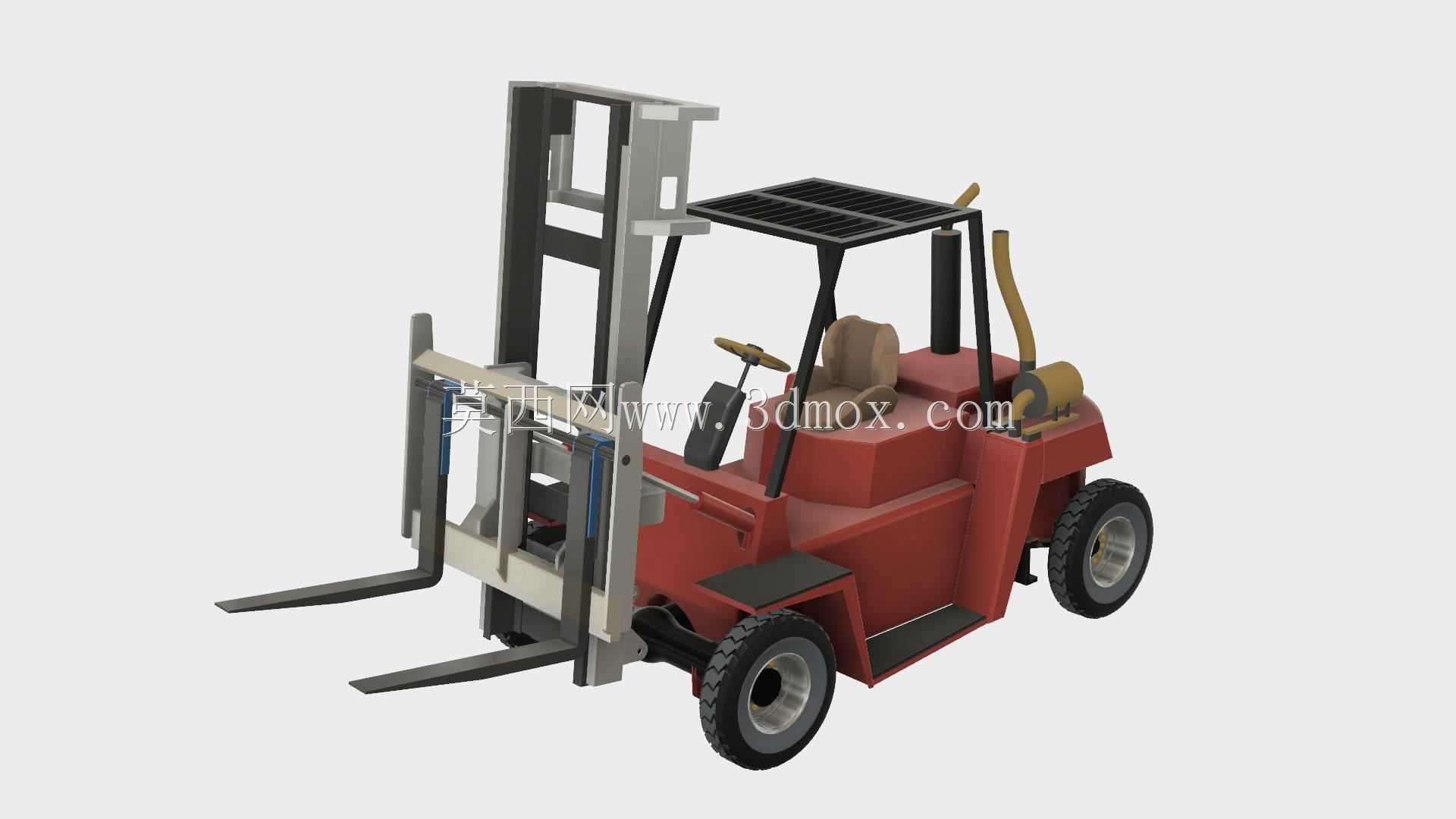

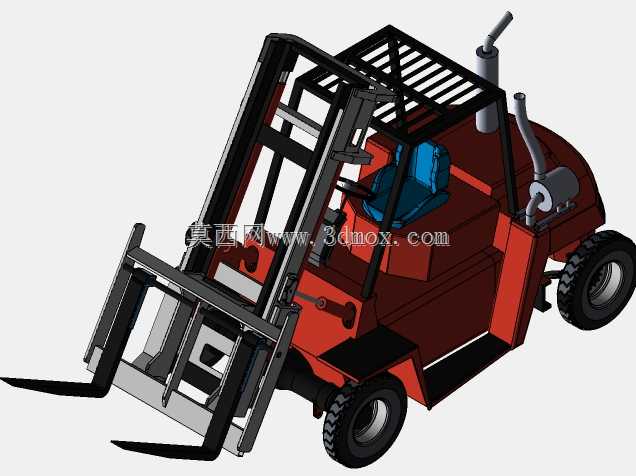

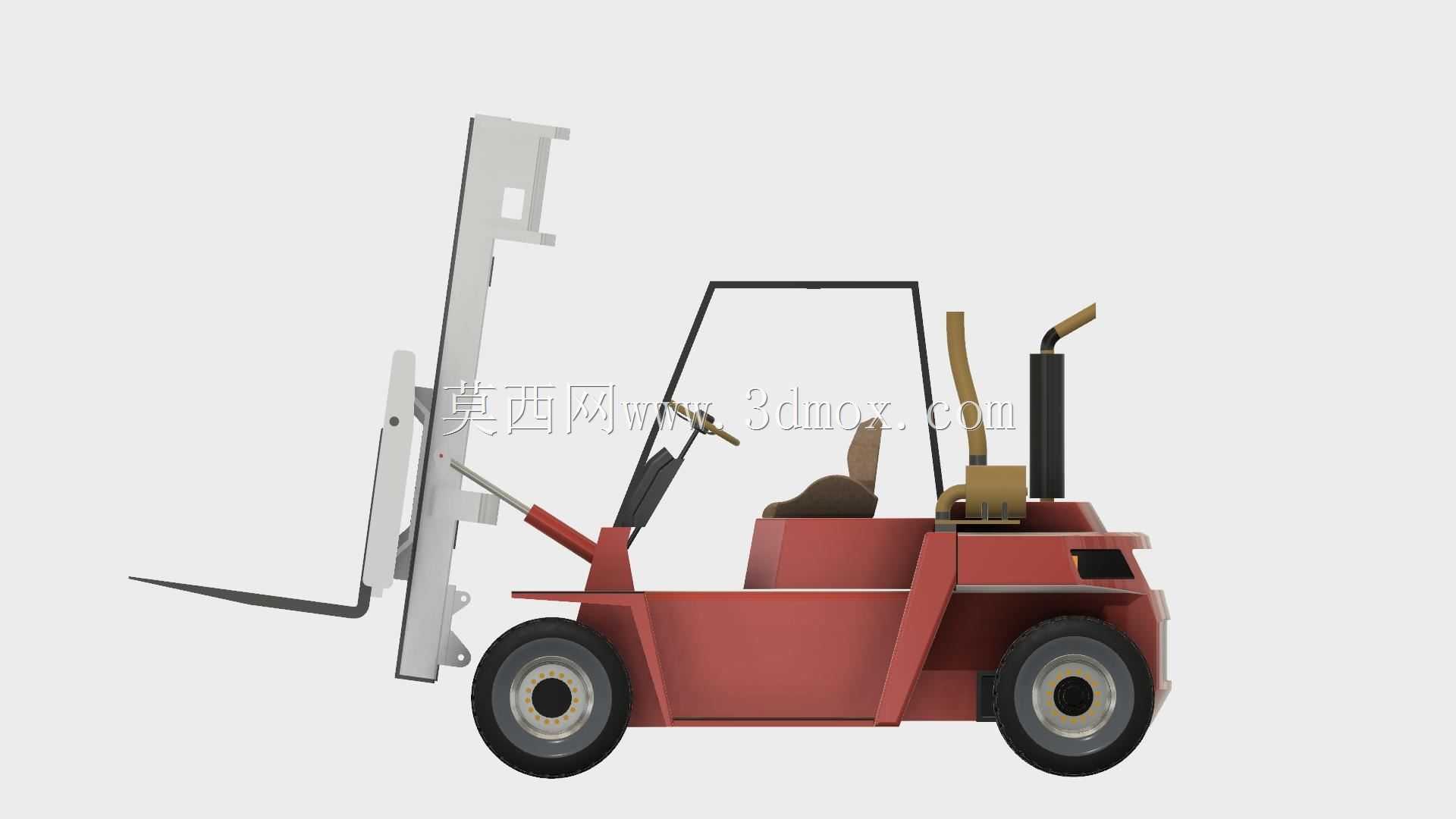

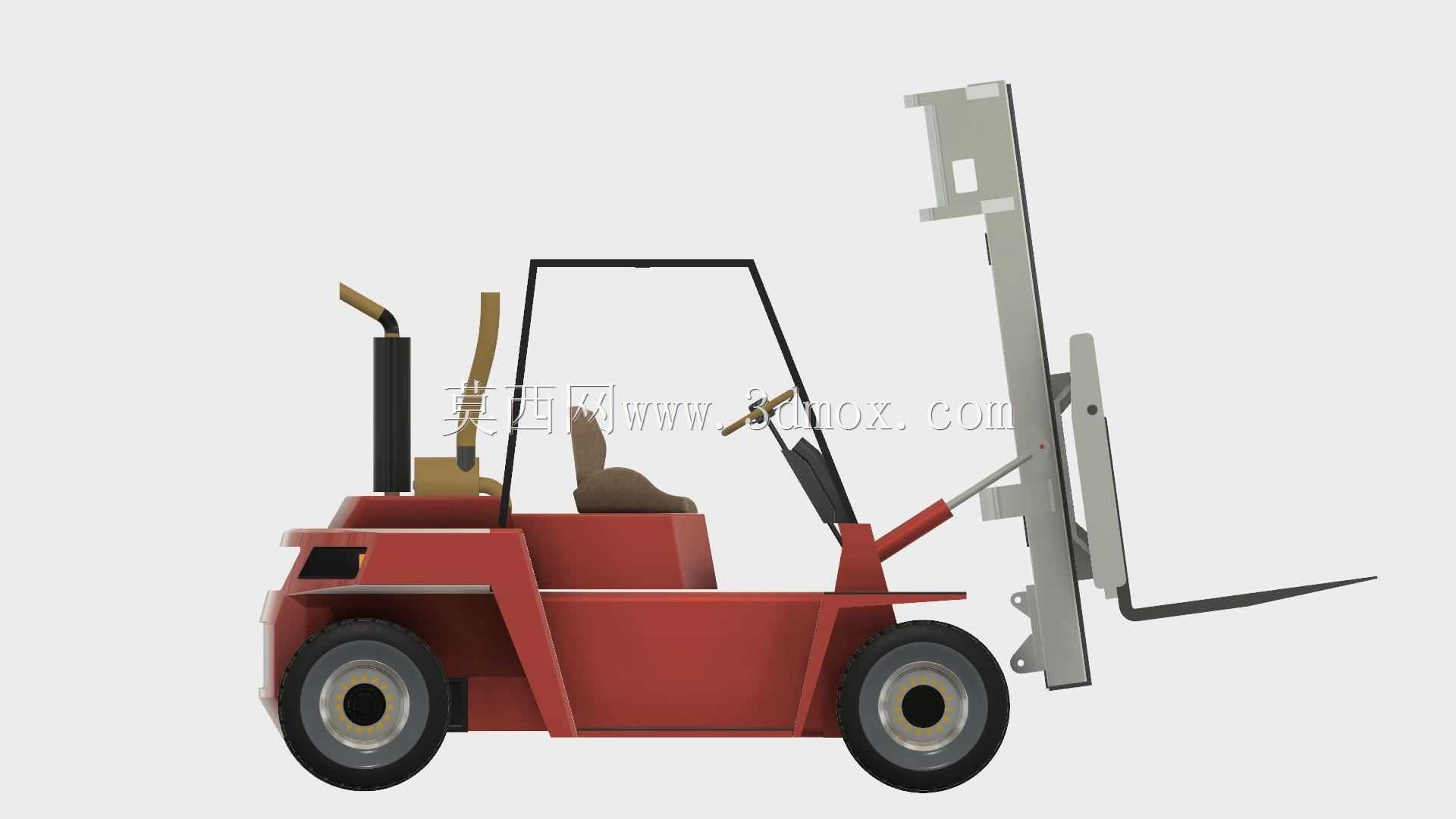

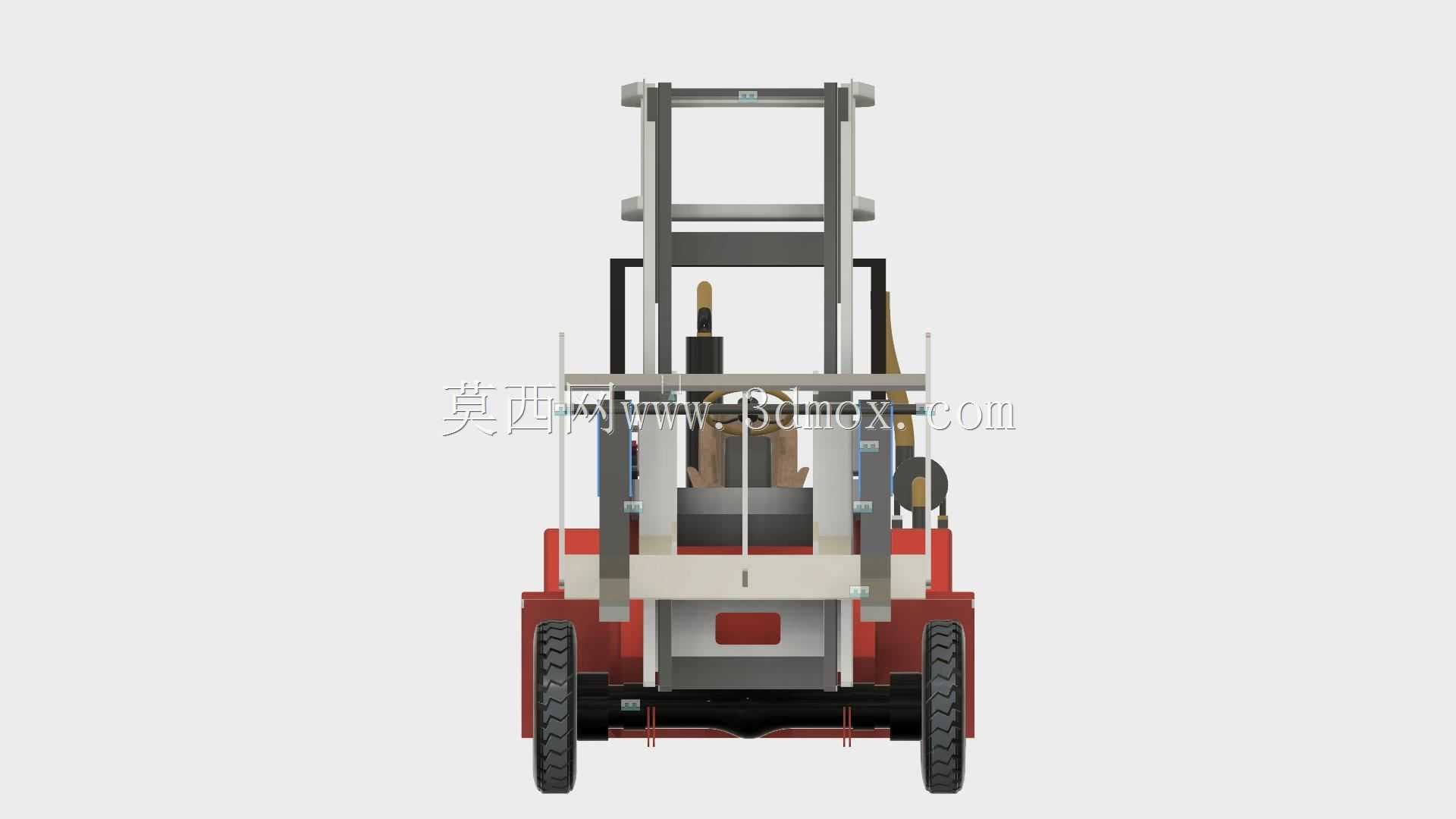

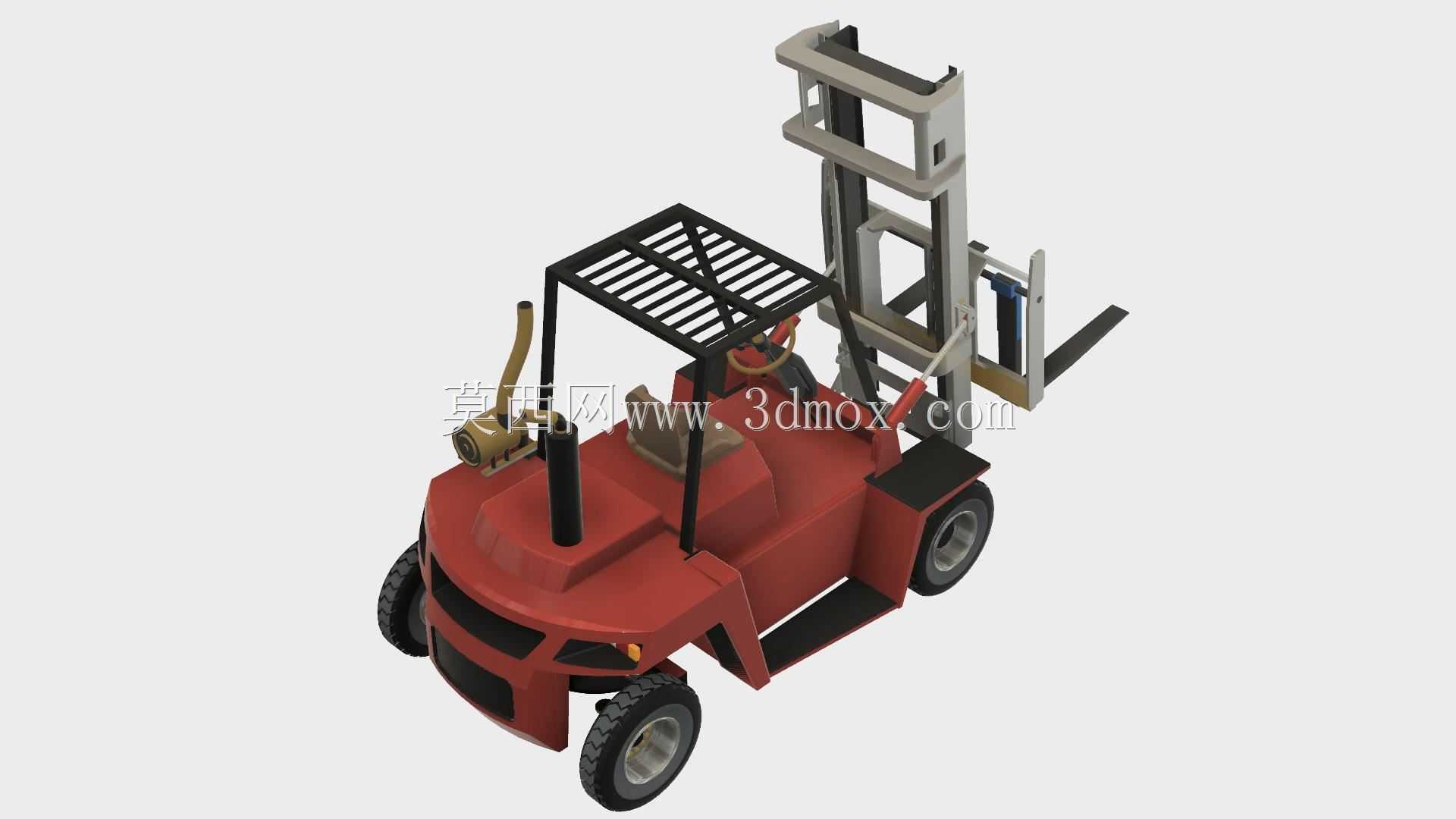

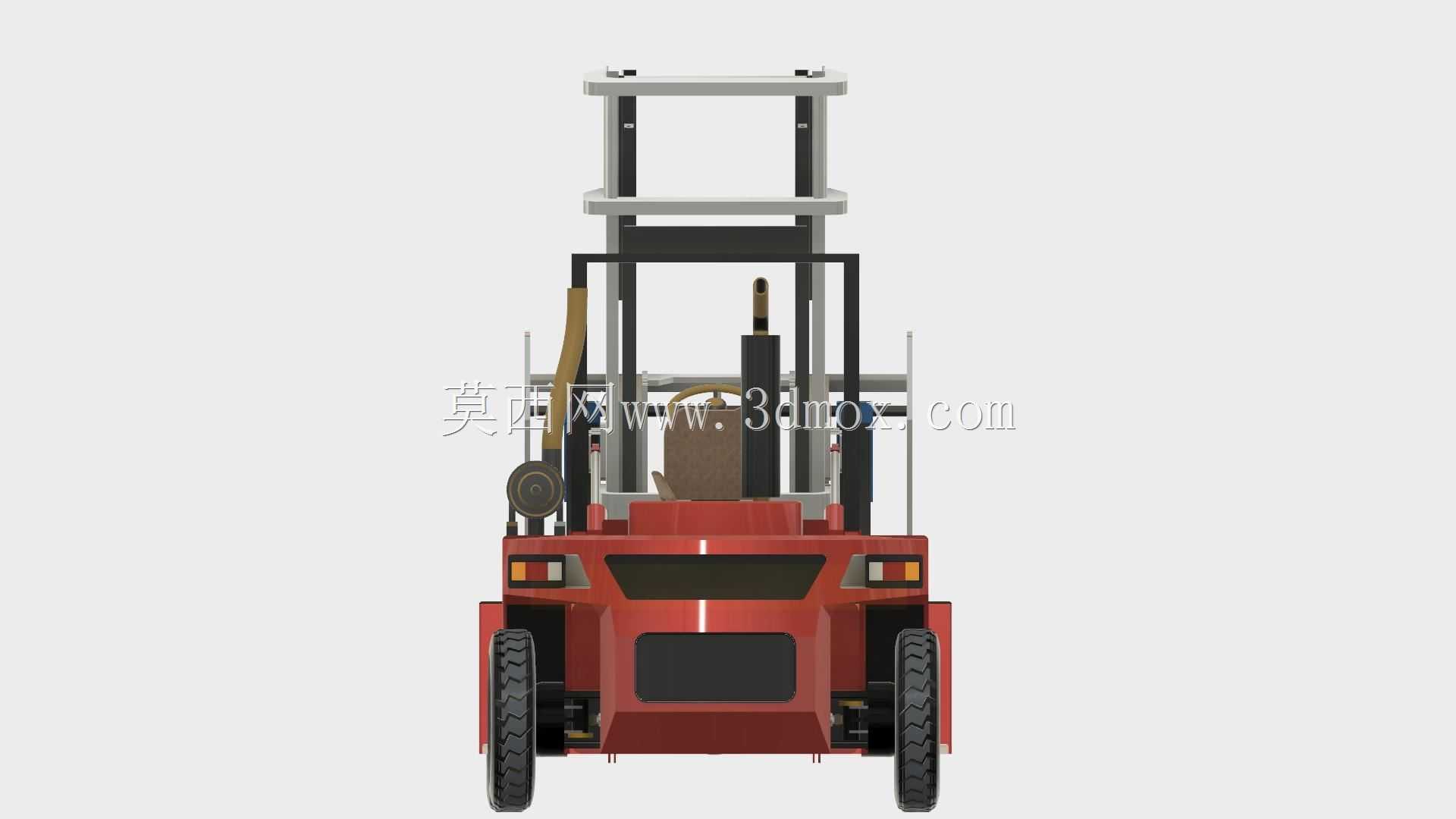

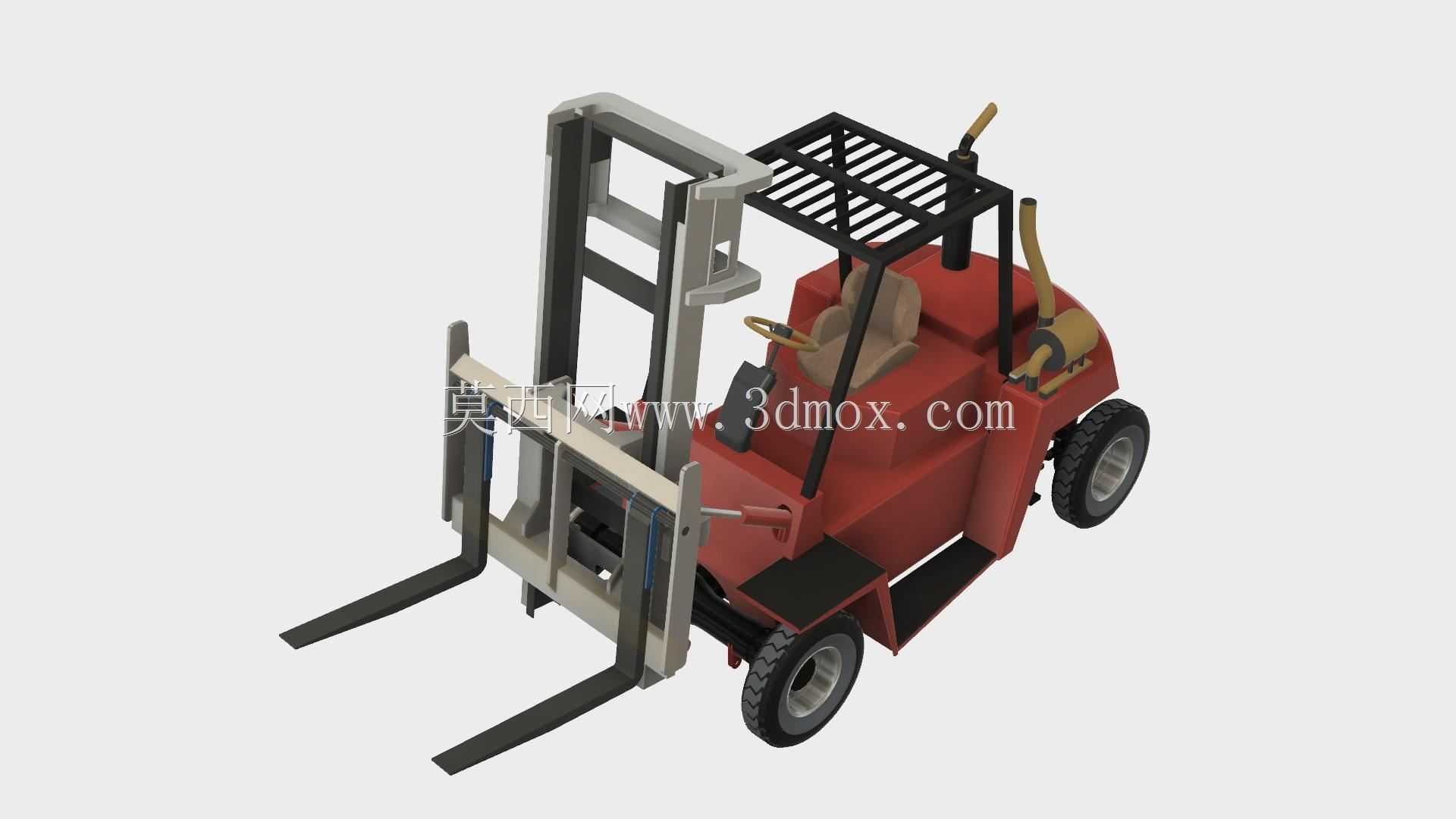

　　在厂区仓储货场、港口码头装卸区、生产车间物料周转通道这类场景里，平衡重式叉车是承担短距离托盘货物堆垛、转运、装卸作业的核心设备，不同于手动液压搬运车仅能完成平面移位，这类内燃机型叉车可完成最高数米的货位堆高作业，同时能承载数吨级的重载货物，适配无外接电源的露天作业场景，对复杂工况的适应能力更强。从整机结构来看，该模型完整还原了内燃叉车的核心组成部分：前部为标准两级起升门架总成，包含内外门架嵌套结构、起升油缸、倾斜油缸、货叉架与标准货叉，门架顶部设置防护顶棚，避免起升过程中货物意外坠落对驾驶位操作人员造成伤害；中部为驾驶操作区域，布置了座椅、操作操纵杆、方向盘、踏板组件，操作位周边设置护顶架支撑结构，兼顾视野通透性与结构防护强度；

　　后部为动力舱与平衡重区域，搭载内燃动力单元、排气系统、液压油箱与燃油箱，尾部的厚重平衡重块用于平衡前部货叉承载货物时产生的倾覆力矩，保证整机作业时的纵向稳定性。设计过程中采用了分组件模块化的搭建思路，每个子装配体按照实际生产的装配层级拆分：门架部分单独完成滚轮、链条、油缸的装配约束，保证门架起升动作的运动逻辑符合实际机械原理，即起升油缸驱动内门架沿外门架导轨滑动，通过链条带动货叉架完成双倍行程的起升动作；转向系统还原了后轮转向的结构逻辑，叉车由于作业通道狭窄，采用后轮转向可获得更小的转弯半径，适配狭小仓储区域的转向需求；行走系统包含前后桥、驱动轮与转向轮，轮胎采用工业车辆专用的深花纹充气轮胎，

　　兼顾厂区非硬化路面的通过性与重载承载能力。从安装边界与尺寸适配角度，该类叉车的整机宽度通常控制在1.2米至1.5米区间，可适配常规2米宽度的厂区通道转弯需求，最小转弯半径根据吨位不同通常在2.5米至3.5米范围，选型时需要结合作业区域的通道宽度、货架间距、货位高度、额定承载重量匹配对应参数；门架的前倾后仰角度通常设置为前倾6度、后仰12度，前倾便于货叉插入托盘底部取货，后仰可保证行驶过程中货物靠向货叉架避免滑落。液压系统作为叉车作业的核心动力传递单元，模型中还原了起升油缸、倾斜油缸的布置位置，实际工作中液压泵由发动机提供动力，通过多路换向阀控制不同油缸的动作，实现货叉的起升下降、门架的前倾后仰操作，管路布置沿车架内侧走线，

　　避免作业过程中与货物、周边设施发生剐蹭。动力系统的排气系统采用高位排气设计，避免尾气直吹地面造成扬尘，同时消音组件可降低作业过程中的噪音影响，适配厂区内的作业环保要求。车架作为整机的承载基体，所有总成部件均通过螺栓连接或焊接方式固定在车架上，前部连接驱动桥与门架支座，后部连接平衡重块与转向桥，整体采用箱型焊接结构保证足够的抗弯抗扭强度，承受重载作业时的交变载荷。在实际选型应用中，需要根据作业场景的地面坡度、最大作业高度、单托盘额定载重匹配对应的叉车参数，同时需要考虑作业环境是否存在易燃易爆介质，若在化工仓库等区域作业则需要选用防爆改装版本，普通厂区露天作业场景下该类内燃机型叉车的续航能力远优于电动叉车，可满足长时间连续作业需求，无需预留充电等待时间。该三维模型完整还原了各部件的装配关系与外形结构，可用于叉车结构原理教学、新机型改型设计参考、作业场景仿真布局搭建，建模过程中各运动部件均保留了正确的装配约束关系，可直接用于运动仿真演示，验证门架起升、转向、行驶过程中的部件干涉情况，为后续的结构优化、参数调整提供直观的三维参照。
