民用建筑阁楼桁架式屋顶结构设计

　　该结构主要应用于民用多层建筑的顶层加建、自建房阁楼改造以及小型商用建筑的顶层空间拓展场景，核心作用是在不破坏原有建筑主体承重的前提下，利用屋顶瓦面与室内天花板之间的闲置空腔，通过桁架式格子结构搭建出兼具承重、隔热、隔音性能的阁楼支撑体系，同时预留出可利用的上部储物或临时活动空间。从实际工程落地角度看，这类结构首先要匹配原有建筑的顶部圈梁承重边界，所有竖向支撑立柱的落点必须精准对应下方墙体或承重梁位置，避免将荷载直接传递给楼板造成结构开裂，设计阶段需要先完成原有建筑顶部的承重点位测绘，再反向推导桁架的网格排布密度，常规民用场景下，单根主桁架的跨度控制在4米以内时，采用等边角钢拼接的格子结构即可满足活荷载要求，无需额外加大型材截面，

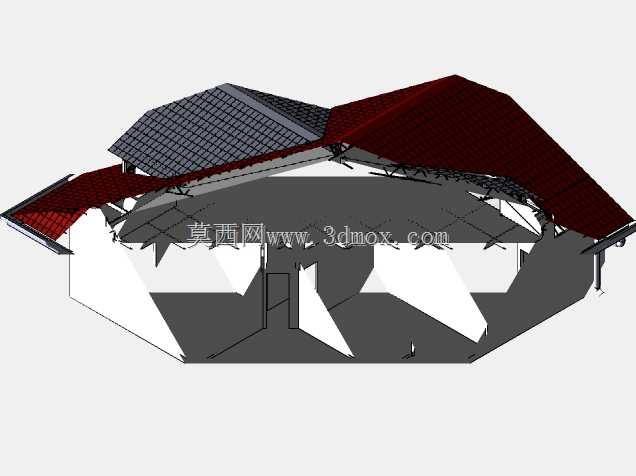

　　能有效控制整体自重。结构的功能逻辑上，格子状的桁架排布并非单纯为了承重，交错的杆件在屋顶瓦与下部天花板之间分割出了多个连通的静止空气层，空气本身的低导热属性可以阻断室外高温向室内传递，相比直接在屋顶铺设保温板的做法，这种空气间隙构造的隔热持久性更强，不会出现保温板老化脱落导致性能衰减的问题；同时交错的杆件可以对室外传入的雨声、环境噪音进行多次漫反射衰减，配合下部天花板的吸音材料，能将顶层的室内噪音降低15分贝以上，解决传统顶层建筑隔热差、噪音大的通病。设计过程中，首先确定屋顶的整体排水坡度，所有上弦杆件的排布完全贴合屋面瓦的铺设角度，保证瓦面安装后不会出现积水凹陷，桁架的节点位置全部采用螺栓拼接而非满焊，

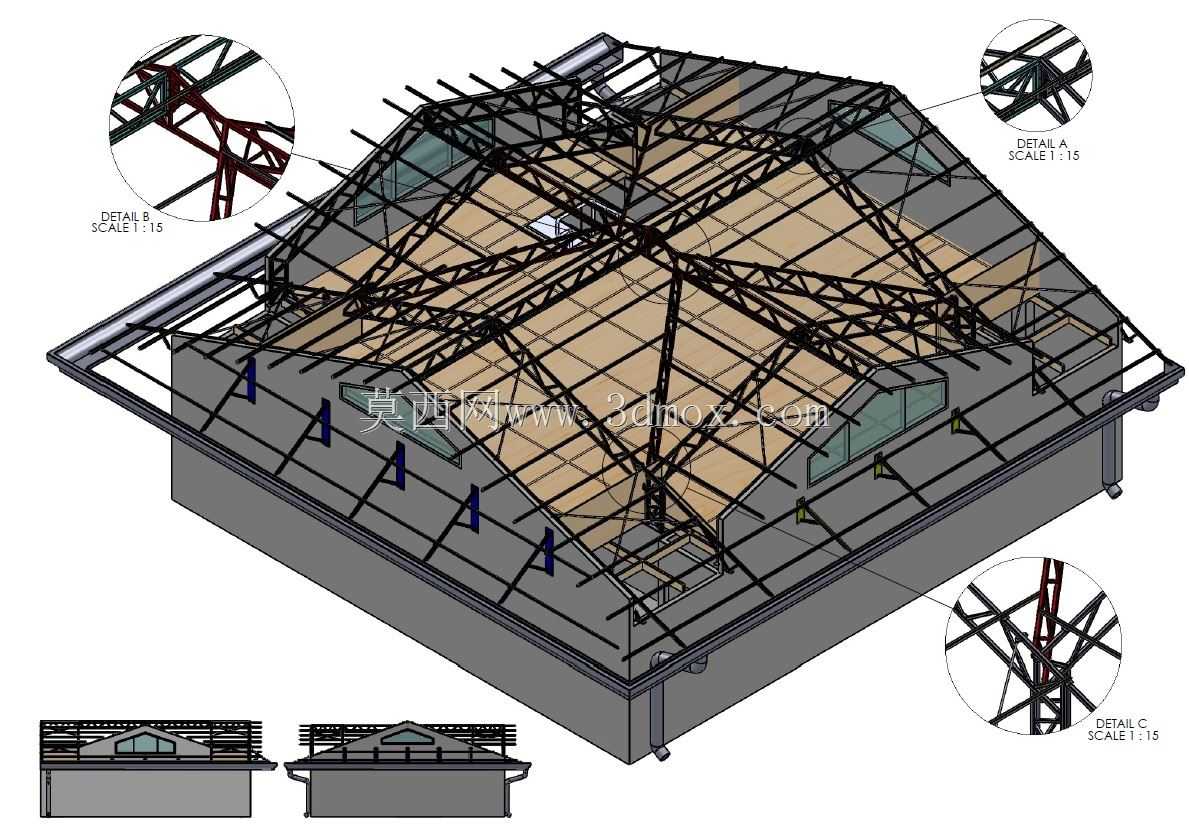

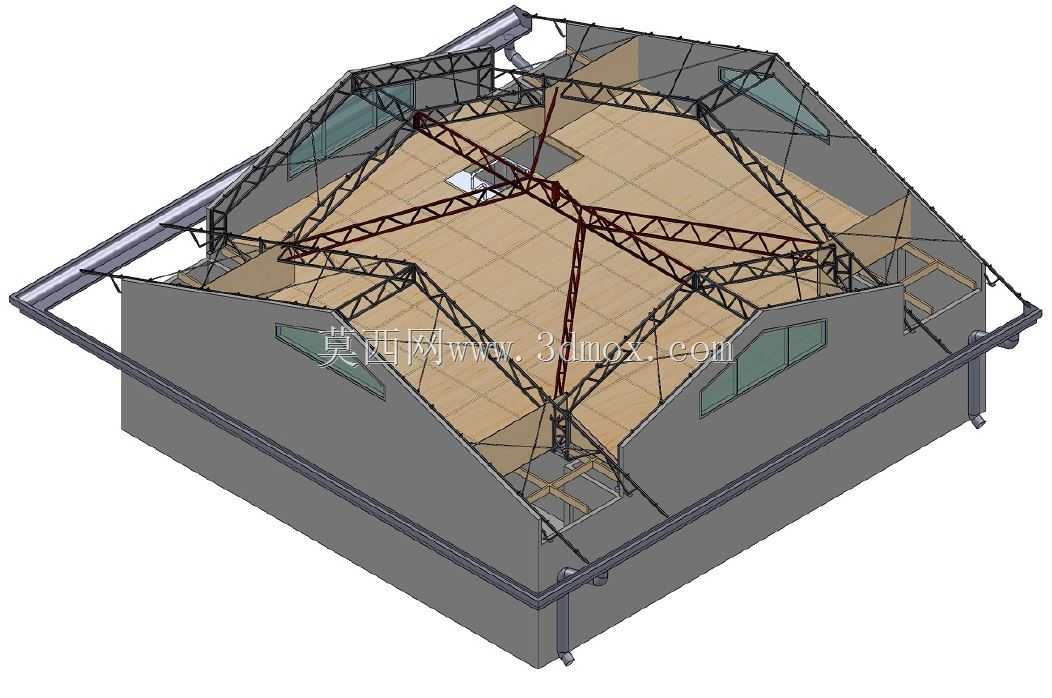

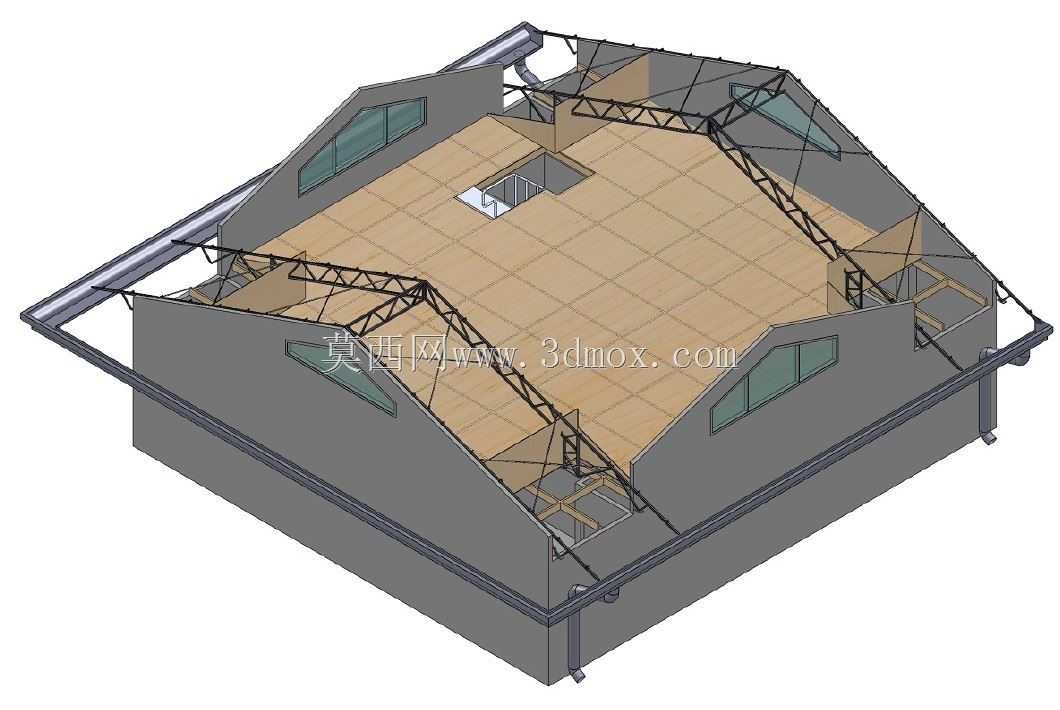

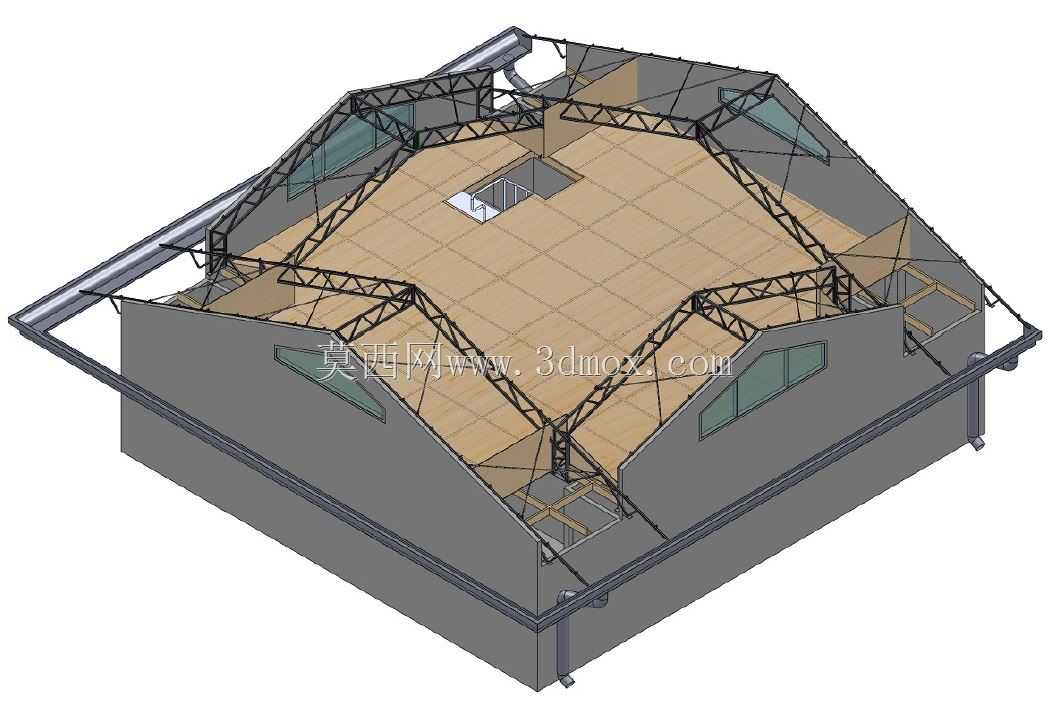

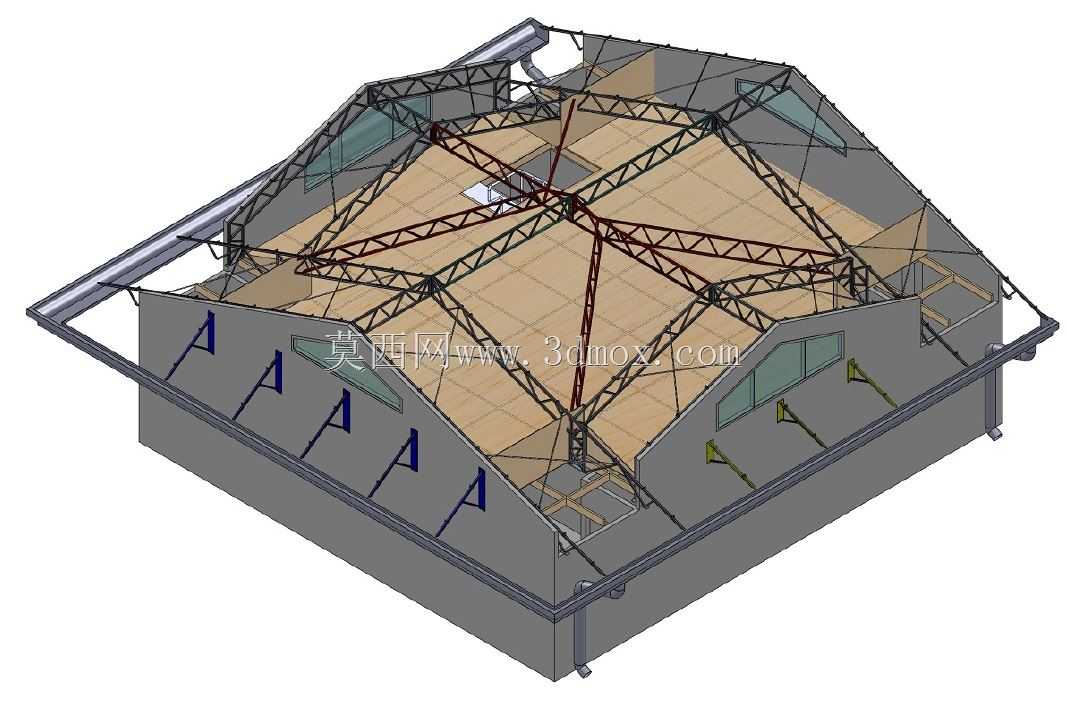

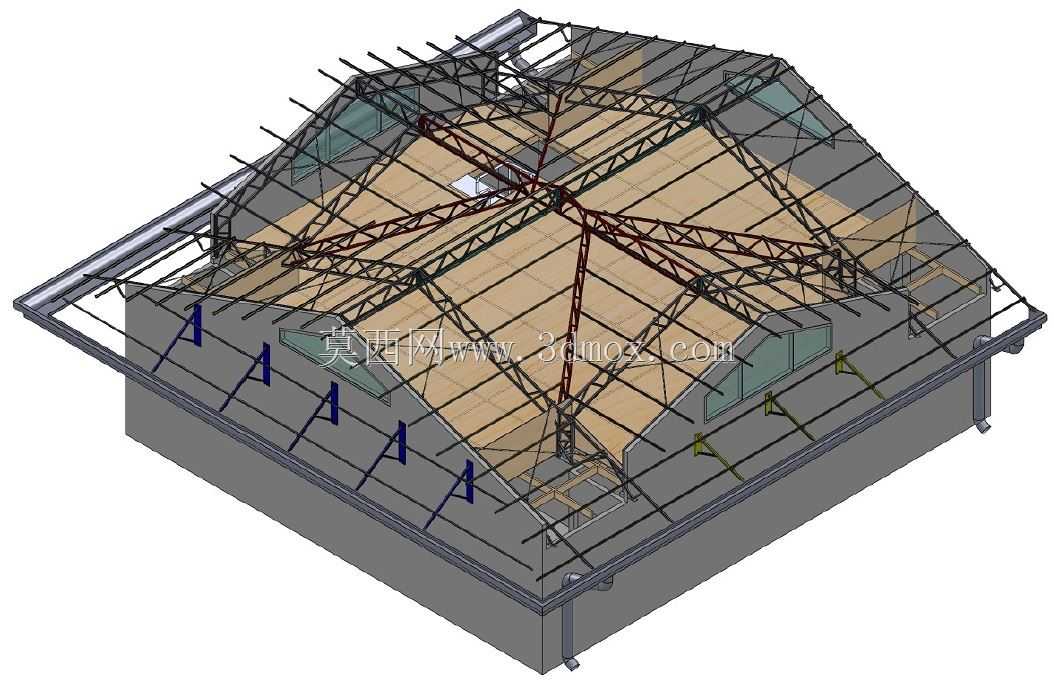

　　一方面方便现场根据实际建筑尺寸做微调，另一方面也避免焊接应力导致后期杆件变形；三个局部放大的节点详图分别对应主桁架与竖向支撑的连接点、屋面檩条与上弦杆的固定点、斜向加强杆与主桁架的交汇点，每个节点都设置了加劲肋，避免长期荷载作用下出现节点失稳。结构下部的灰色基座部分对应建筑顶部的圈梁与女儿墙构造，所有竖向支撑的底部都设置了预埋钢板，通过膨胀螺栓与圈梁固定，安装时需要先调平所有支撑立柱的垂直度，误差控制在千分之二以内，再依次拼装主桁架、横向连接杆、斜向加强杆，最后铺设屋面檩条与下部天花板龙骨；结构整体的外轮廓边界需要比原有建筑顶部的外沿宽出20厘米，保证屋面排水可以直接落入檐沟，不会顺着墙体流到建筑外立面上。在杆件选型上，

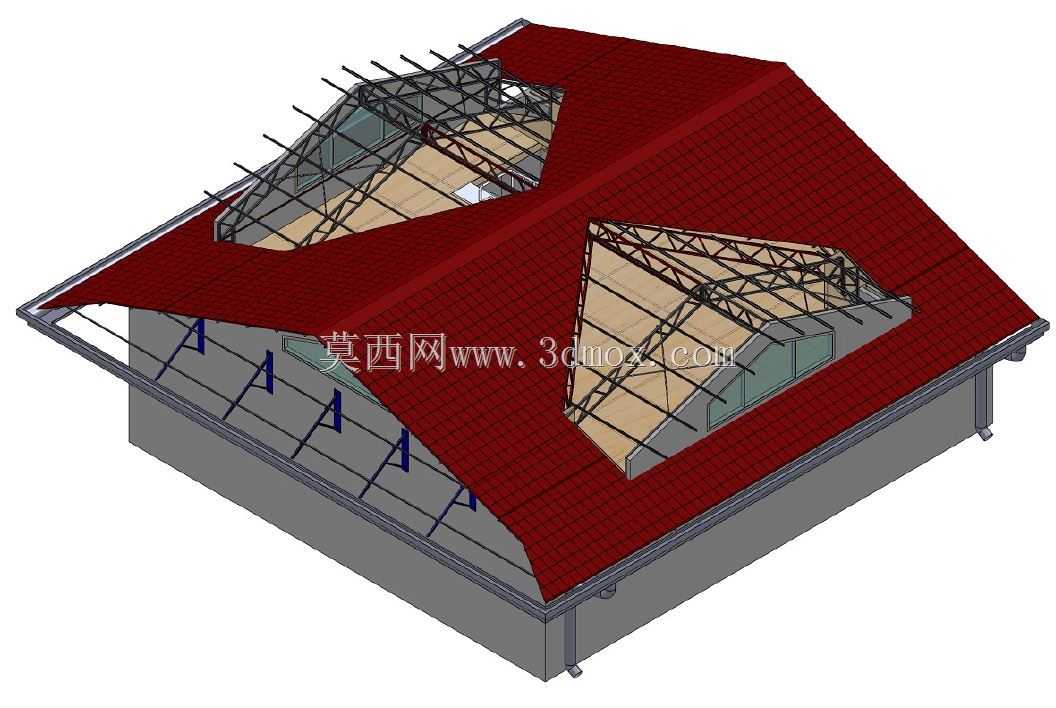

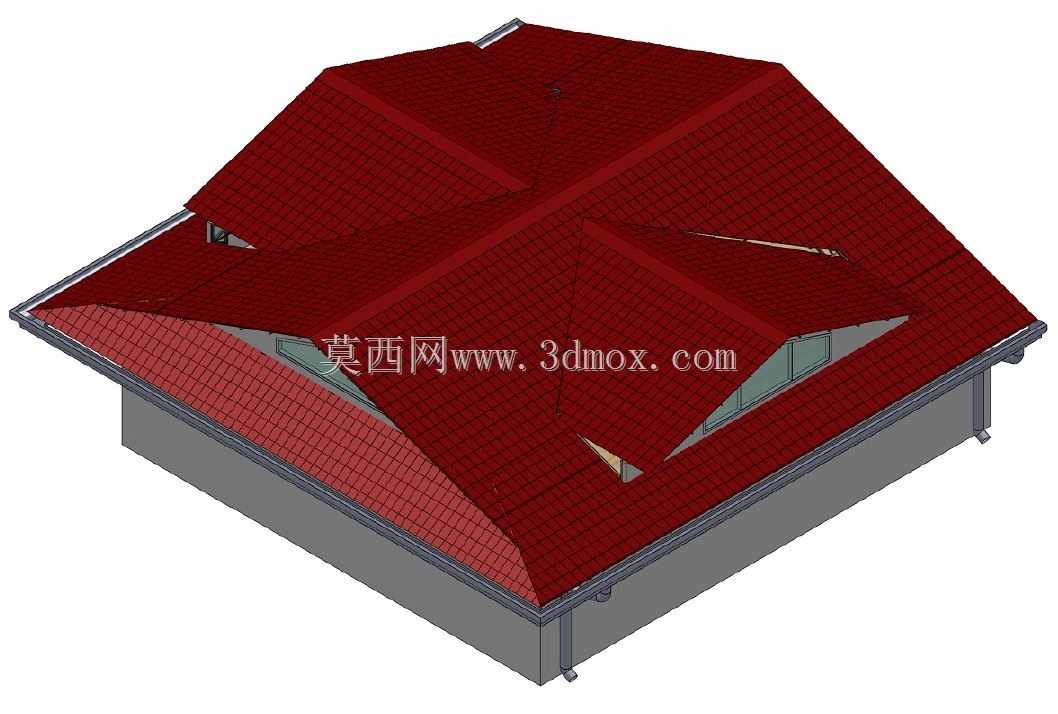

　　主承重弦杆采用L404等边角钢，腹杆采用L303等边角钢，所有杆件的表面都需要做镀锌防锈处理，适应屋顶位置的高湿度、高温差环境，结构拼装完成后，在空气间隙的檐口位置设置通风滤网，既保证空腔内的空气可以缓慢流通避免结露，又能阻挡蚊虫、杂物进入间隙内部。这类结构相比传统的现浇混凝土阁楼，整体自重仅为混凝土结构的十分之一，对原有建筑的承重要求更低，施工周期也能缩短70%以上，同时空气间隙的存在让顶层的夏季室内温度比普通混凝土阁楼低3-5摄氏度，冬季也能减少室内热量通过屋顶散失，实际使用中不需要额外在屋顶做厚层保温，降低了整体建造成本。设计时还在桁架的对应位置预留了检修口的安装点位，后期可以通过检修口进入空气间隙内清理杂物、检查杆件锈蚀情况，屋面位置预留的采光窗安装点位，直接与桁架的加强区域对应，不需要额外在开窗位置做加固处理，保证窗体安装后的密封性与结构强度。
