房屋建筑柱下桩基承台基脚构造

　　在民用与工业低层、多层建筑的结构设计环节，柱下桩基承台基脚是衔接上部承重柱与下部桩基础的核心传力节点，直接决定整栋建筑竖向荷载传递的可靠性，尤其在软土地基、抗震设防烈度较高的区域，这类节点的构造合理性直接影响建筑整体抗沉降、抗水平剪力的性能。日常现场施工、结构建模、施工交底过程中，这类轴测构造图能帮结构工程师快速理清不同层级构件的空间位置关系，避免二维平法图纸中容易出现的钢筋碰撞、构件衔接错位问题。

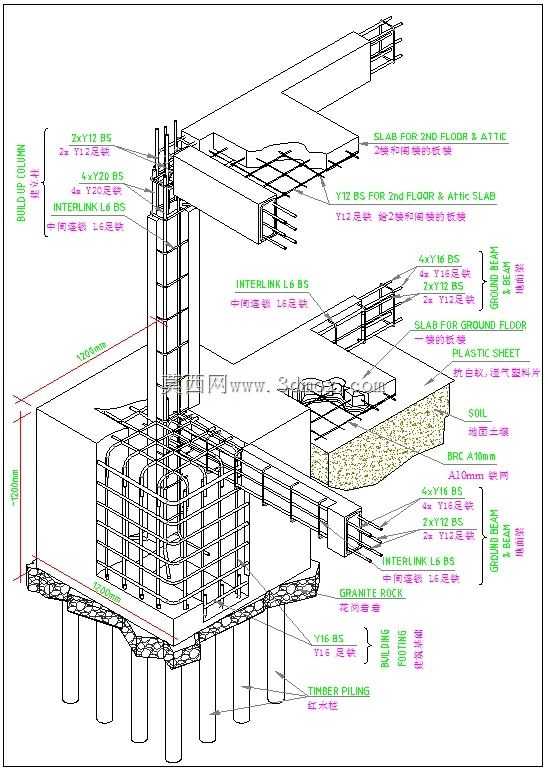

　　从实际构造逻辑来看，这个基脚节点最下方是均匀排布的混凝土预制桩，桩顶嵌入承台底部一定深度，桩顶伸出的锚固钢筋全部锚入承台混凝土内部，保证桩身承载力能完整传递到承台结构上。承台本身是现浇钢筋混凝土块状结构，内部配置了多层双向的受力钢筋，还有对应柱脚位置的附加抗剪钢筋，用来承接上部框架柱传递下来的竖向轴力、弯矩以及水平方向的地震作用、风荷载，再把这些荷载均匀分散到每一根工程桩上，避免单桩受力过载出现沉降差。

　　上部框架柱的纵向受力钢筋从柱底向下延伸，按照规范要求的锚固长度锚入承台内部，部分大跨度、高荷载的柱脚位置还会设置专门的柱脚箍筋加密区，从承台顶面开始向上延伸对应规范要求的加密长度，抵抗柱底位置的最大弯矩。节点里还清晰标注了不同楼层的楼板衔接构造，包括地面层楼板、二层楼板以及 attic 层楼板的钢筋延伸锚固方式，楼板的受力钢筋、分布筋都按照规范要求锚入柱或者承台的对应位置，保证水平构件和竖向承重构件的整体性。

　　建模过程中需要特别注意各个构件的安装边界：预制桩的桩顶标高要严格控制，偏差不能超过规范允许范围，否则会影响锚固长度；承台的底部保护层厚度要满足地下环境的防腐要求，尤其是在有地下水腐蚀的区域，还要额外增加保护层厚度或者做防腐处理；柱钢筋锚入承台的部分要设置定位箍筋，避免混凝土浇筑过程中钢筋移位，影响后续柱身的受力性能。不同直径的钢筋排布要提前做碰撞检查，比如承台内部的双向受力筋、桩顶锚固筋、柱脚锚固筋在空间上不能出现重叠冲突，否则现场施工时无法保证钢筋的位置准确，也会影响混凝土的握裹效果。

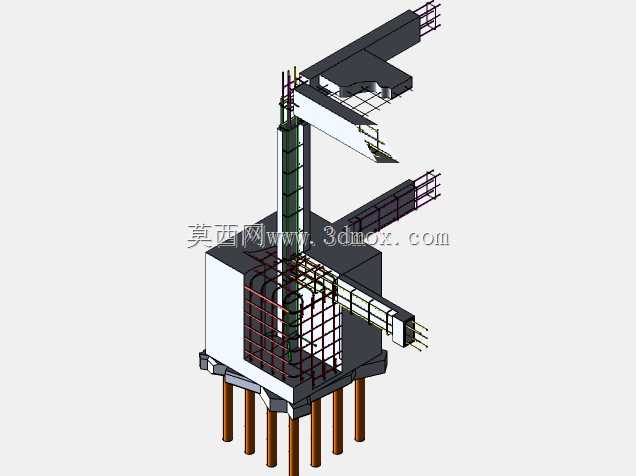

　　在现场施工交底的时候，这类三维轴测构造比单纯的二维平法图更直观，施工班组能快速看懂各个钢筋的排布层次、锚固方向，减少因图纸理解错误导致的返工。比如很多新手施工人员容易搞混柱筋的锚固方向、楼板钢筋的上下层位置，对照这个三维构造就能快速核对现场的钢筋绑扎是否符合设计要求，避免出现钢筋放反、锚固长度不足的问题。另外在结构验算环节，这个节点的构造尺寸要和计算书完全对应，承台的长、宽、高度，桩的数量和排布间距，钢筋的直径和间距，都要满足承载力计算的要求，不能随意更改构件尺寸或者钢筋规格，否则会留下结构安全隐患。

　　针对不同的地质条件，这类基脚构造还可以做对应调整，比如在冻土区域要把承台底部设置在冻土线以下，避免冻胀作用导致承台抬升变形；在抗震设防区域要额外增加节点核心区的箍筋配置，提高节点的延性，抵抗地震作用下的往复荷载。日常做结构建模的时候，要把这些构造细节都准确还原到模型里，不仅要保证外观和构造一致，还要把各个构件的材质、受力参数对应设置准确，方便后续做结构受力分析、施工进度模拟的时候能直接调用模型数据，减少重复建模的工作量。
