大跨度球节点空间格构屋面结构设计

　　这类球节点格构屋面，核心应用场景是需要覆盖大跨度无柱空间的公共建筑与工业场站，比如大型会展场馆的展厅区域、高铁站房的高架候车层、大型储煤场的封闭罩棚、空港货运站的作业库区，这类场景的共性需求是内部不能设置密集支撑柱，否则会打断作业动线、影响空间使用效率，传统的平面桁架或者混凝土屋面很难做到几十米甚至上百米的无柱跨越，而球节点网架的空间受力特性刚好匹配这类需求。从实际用途来看，这套格构结构不仅仅是承担屋面围护材料的自重，还要同步应对不同地域的荷载工况：南方沿海区域要考虑强台风下的风吸和风压荷载，北方严寒区域要承担冬季厚积雪的竖向荷载，部分临近工业区的项目还要预留后期屋面加装光伏板的附加荷载余量，同时结构自身还要具备足够的冗余度，单根杆件出现局部损伤时不会引发整体结构的连续坍塌。

　　从功能特性上看，球节点网架的核心优势是杆件全部为二力杆，仅承受轴向拉力或者压力，材料的力学性能可以得到充分发挥，相比实腹式钢梁结构能节省30%以上的钢材用量，同时所有杆件和球节点都可以在工厂预制完成，现场只需要通过螺栓或者焊接完成拼装，不需要大型的浇筑支模作业，高空作业的风险更低，施工周期也更短。这套格构屋面采用的是曲面拱形的轮廓，相比平直面网架，拱形的形态可以把竖向的屋面荷载更顺畅地传递到两侧的下部支撑结构上，减少结构中部的弯矩峰值，同时曲面造型也更利于屋面排水，不容易在屋面积存雨水或者杂物，降低后期屋面维护的频次。

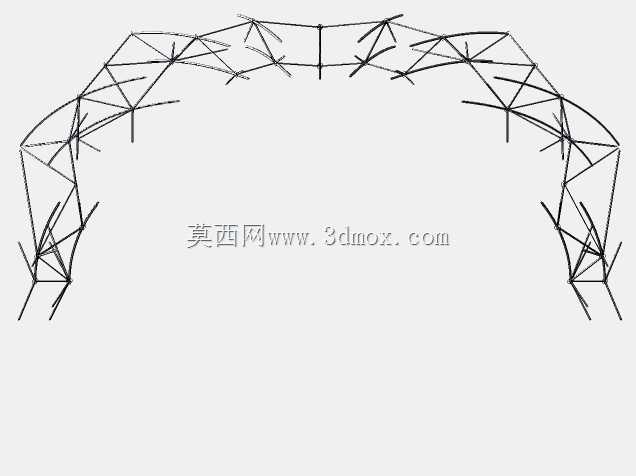

　　设计思路上，首先要确定整体的跨度和矢跨比，通常这类拱形格构屋面的矢跨比控制在1/8到1/4之间，矢高过小会导致结构水平推力过大，对下部支撑结构的抗侧能力要求过高，矢高过大则会增加屋面的围护面积，提升围护材料的成本，同时也会增大结构的风荷载受力面积。网格尺寸的划分需要结合屋面围护板的模数来确定，通常上弦网格的尺寸控制在1.5m到3m之间，网格过密会增加杆件和球节点的数量，提升加工和安装成本，网格过疏则会导致屋面围护板的支撑间距过大，需要加厚围护板的厚度，反而增加围护系统的成本。球节点的选型要根据交汇杆件的最大管径和受力大小来确定，确保所有杆件都能顺畅连接到球面上，不会出现杆件之间的干涉碰撞，同时螺栓球节点的螺栓拧入深度要满足受力要求，焊接球节点的焊缝高度要达到对应杆件的等强连接要求。

　　安装边界方面，这套格构屋面的两侧支座需要设置在下部的混凝土圈梁或者钢支撑柱顶，支座通常采用可滑动的铰支座，一方面可以释放结构在温度变化下产生的温度应力，避免温度变形导致杆件出现附加内力，另一方面可以传递结构的竖向荷载和水平推力，确保结构整体的稳定性。结构的外形尺寸需要结合下部建筑的轮廓来确定，两侧的支座标高要保持一致，避免出现结构受力不对称的情况，屋面的悬挑段长度要控制在合理范围，避免悬挑端挠度过大影响外观和排水坡度。建模过程中需要先建立整体的曲面控制线，再按照网格划分规则生成上弦、下弦和腹杆的杆件轴线，所有杆件的端点都要精准对齐球节点的中心，避免出现偏心受力的情况，同时要对所有杆件进行长细比验算，受压杆件的长细比不能超过规范允许的限值，避免杆件出现失稳破坏，受拉杆件要验算强度和刚度，确保在荷载作用下的变形值在允许范围内。

　　实际工程应用中，这类格构屋面的安装通常采用高空散装或者整体提升的工艺，小跨度的项目可以直接在地面拼装完成后用吊车整体吊装到位，大跨度的项目则需要搭设临时支撑平台，在高空逐段拼装，拼装过程中要严格控制每个节点的坐标偏差，避免整体成型后出现轮廓偏差过大的问题，影响后续围护板的安装。结构完工后还要定期对节点的连接状态、杆件的锈蚀情况进行检查，尤其是处于高腐蚀环境下的项目，要对杆件和球节点做对应的防腐处理，延长结构的整体使用寿命。
