铁路窄轨三爪式耦合连接装置

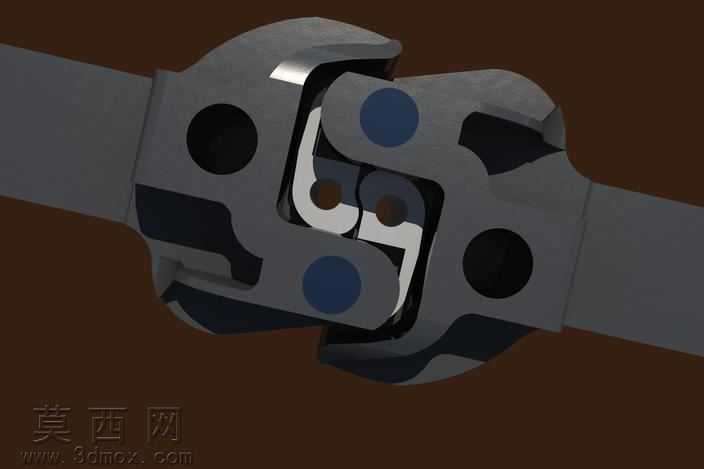

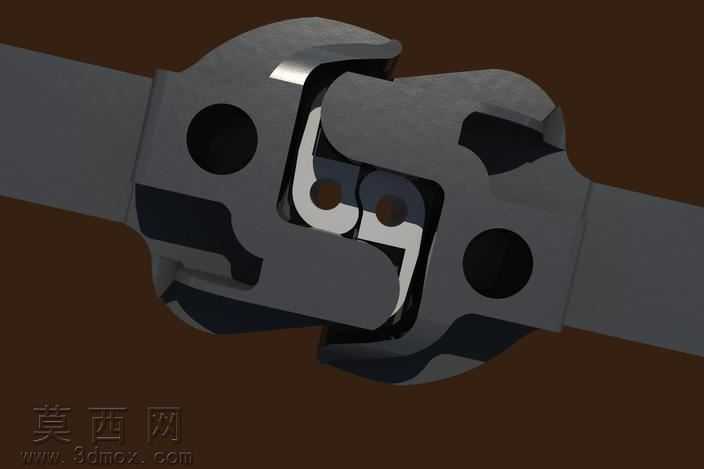

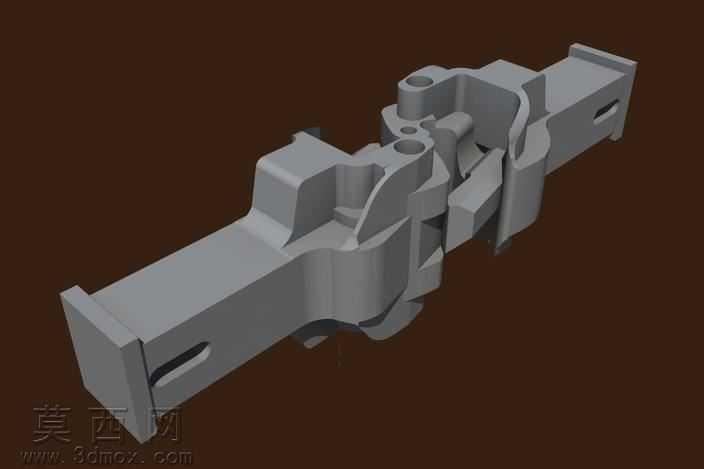

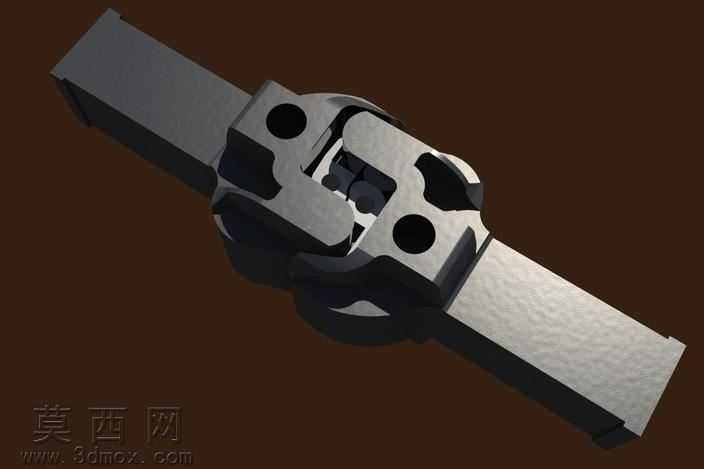

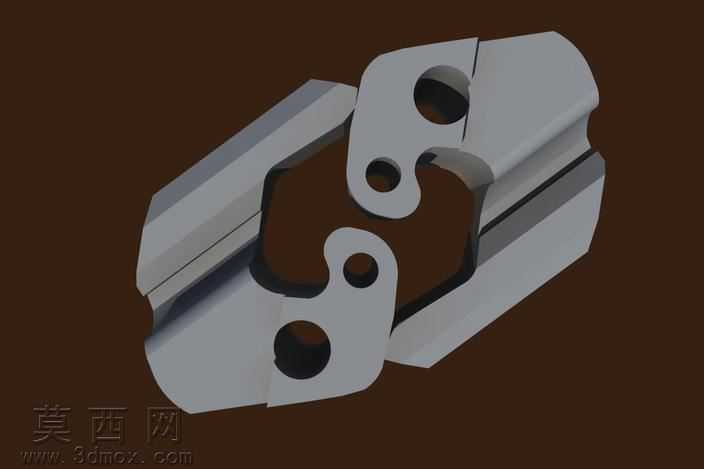

本模型为铁路窄轨配套使用的三爪式耦合连接装置，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械连接部件的设计规范，对每一处配合结构都做了精准的尺寸约束，确保各零件可直接用于后续的装配验证与工程图导出。模型整体采用对称式结构布局，核心连接部位设计为三爪嵌合结构，三个定位凸爪沿连接端面周向均匀分布，每个凸爪上预留了销轴安装孔位，可通过配套销轴实现两个对接部件的锁止固定，避免连接后出现径向窜动或轴向松脱的问题。渲染阶段采用金属材质作为主体材质，对部件的加工面做了哑光金属质感处理，对销轴、定位凸台等受力部位做了轻微的高光强化，还原钢制机械零件经过机加工后的真实质感，背景选用深棕色纯色背景，突出耦合装置本身的结构轮廓，方便观察内部的嵌合逻辑。材质设置上区分了主体结构件与连接销轴的材质差异，主体采用高强度铸钢材质参数，销轴采用调质合金钢材质参数，从视觉上即可区分不同零件的功能属性。结构设计上充分考虑窄轨铁路的重载使用需求，嵌合爪的接触面做了圆弧过渡处理，避免应力集中导致的部件断裂，连接部位预留了足够的配合间隙，既保证对接时的顺畅度，也能适应轨道运行过程中产生的小幅角度偏移，同时在对接端面设计了定位止口，确保两个耦合部件对接时的同轴度，减少运行过程中的磨损。设计思路围绕铁路窄轨车辆的连接可靠性展开，摒弃了传统耦合器结构复杂、维护不便的问题，采用三爪嵌合的简洁结构，在保证连接强度满足重载牵引需求的前提下，尽可能减少零件数量，降低后期维护更换的成本，模型完整还原了装配状态下的内部配合关系，可直接用于运动仿真验证，模拟耦合装置在牵引、制动工况下的受力情况，也可作为同类连接部件设计的参考模板，为窄轨铁路连接配件的优化设计提供直观的三维参照。
