高扭矩双联轴器电力传动齿轮箱结构设计

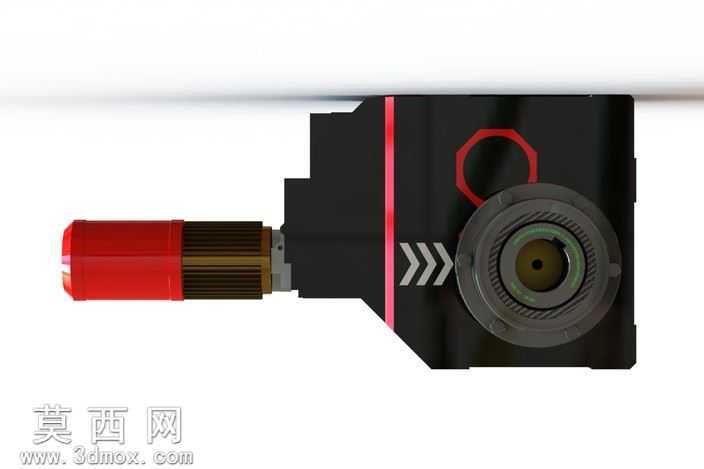

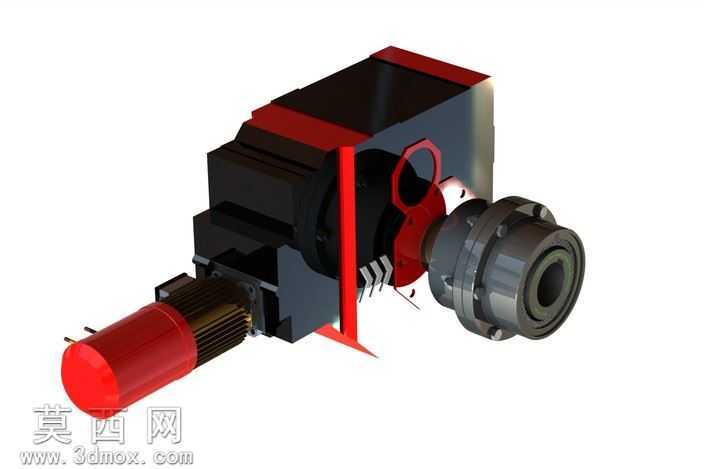

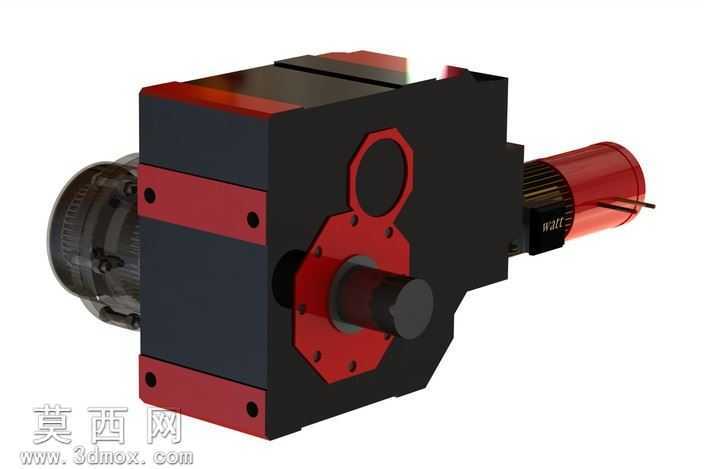

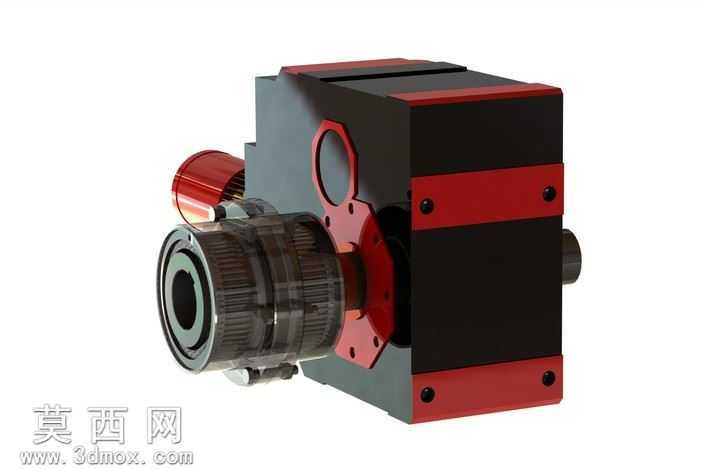

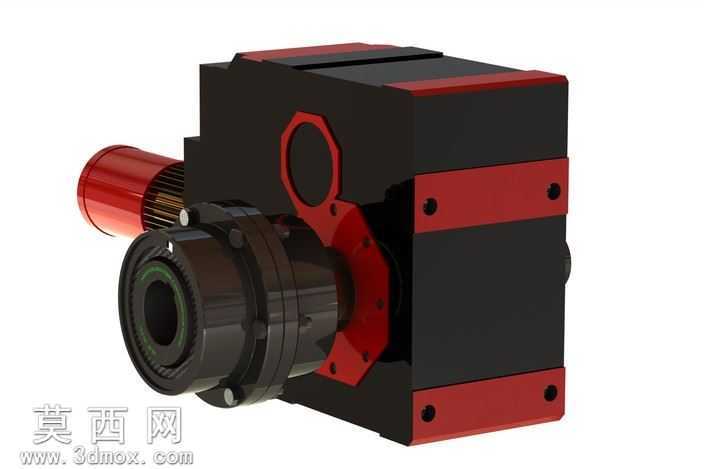

本作品为适配大扭矩电力传输场景的传动齿轮箱三维设计，建模过程中以SolidWorks为核心工具，采用自顶向下的设计思路完成整体结构搭建：首先根据20000Nm额定扭矩的设计指标，完成输入轴、输出轴、齿轮传动副、箱体支撑结构的参数化建模，对每一处轴段直径、齿轮模数、箱体壁厚都经过扭矩载荷校核后确定尺寸，确保结构满足重载传动的强度要求。材质渲染阶段，对箱体主体采用磨砂哑光黑的铸铁材质表现，还原铸造箱体的厚重质感；对端盖、法兰连接部位采用亮面红漆金属材质，区分功能部件的同时强化视觉层次；输入侧的透明联轴器部位采用半透明聚碳酸酯材质，通过调整折射、反射参数还原工程塑料的通透质感；输出侧的电动马达连接端采用哑光黑金属搭配局部亮面标识，还原工业电机的真实外观细节。结构设计上，箱体采用分体式拼接结构，侧面设置多组安装定位孔与观察孔位，既方便内部齿轮组件的装配检修，也可通过观察孔实时查看齿轮啮合状态；输入侧配置Gearflex双D联轴器结构，可补偿安装过程中的径向、角度偏差，降低重载传动下的轴系附加载荷，提升传动系统运行稳定性；输出轴采用大直径阶梯轴设计，搭配加强型轴承位结构，可承受大扭矩输出下的径向与轴向复合载荷。建模过程中对所有配合面做了公差适配设计，法兰连接孔、轴承安装位、轴肩定位面都预留了合理的装配间隙，确保虚拟装配过程无干涉，可直接用于后续的工程图导出、运动仿真验证以及生产加工参考。整体模型细节完整，从外部的紧固螺栓、密封端盖到内部的传动逻辑都做了完整还原，既可以作为重载传动设备的设计参考，也可用于机械专业的传动结构教学演示。
