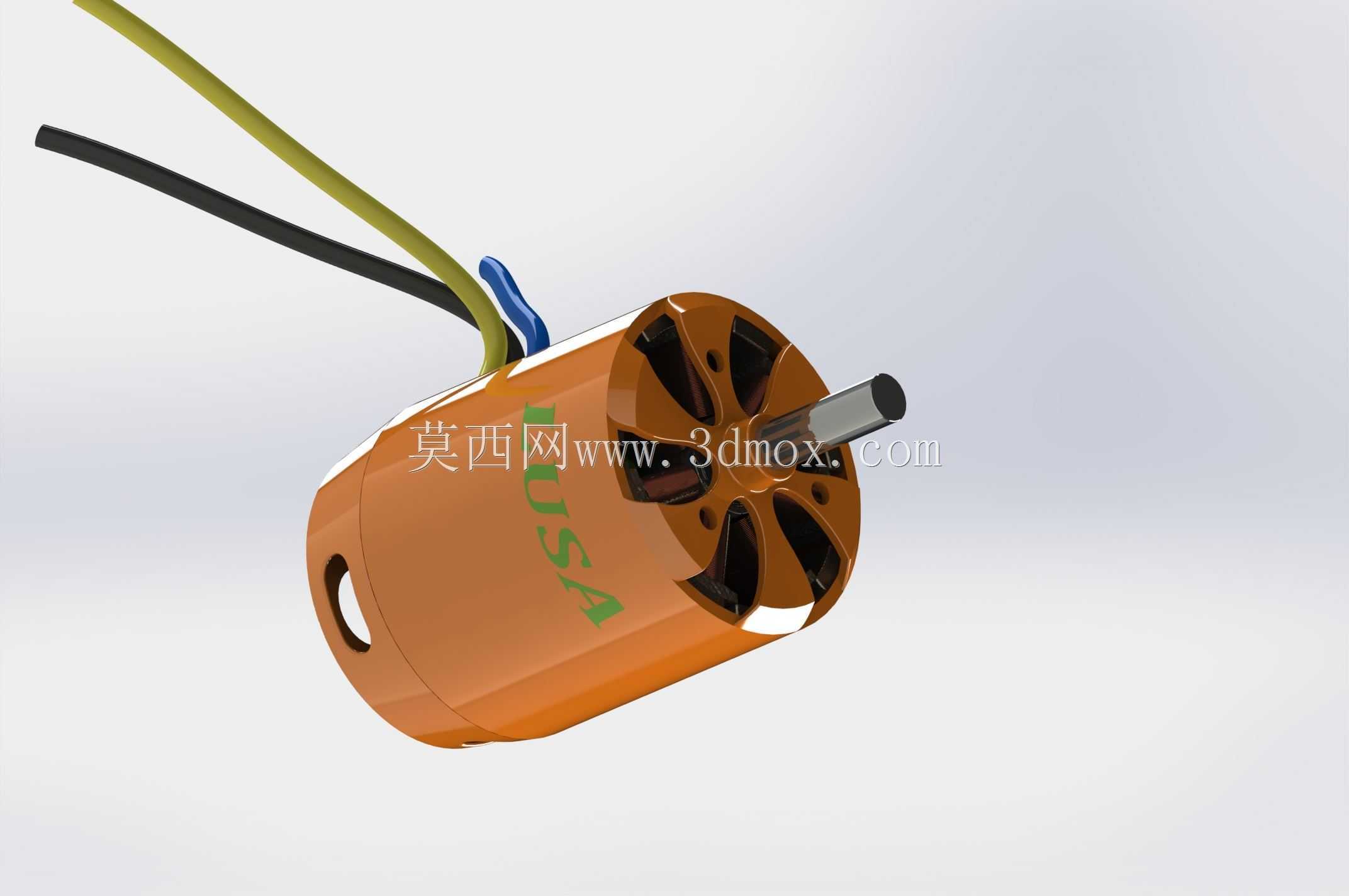

航模动力外转子无刷电机三维结构

　　这款外转子无刷电机的三维结构，在建模阶段优先匹配航模、小型便携动力设备的实际装机需求，外转子结构的设计逻辑，是将转子外壳直接作为动力输出的旋转载体，省去了传统内转子电机额外搭配的减速传动结构，在小功率高转速输出场景下，能有效降低动力传输过程中的能量损耗，同时减少整机装配的零件数量，压缩动力单元的整体重量。从实际应用场景来看，这类结构的无刷电机常被用于固定翼航模、多旋翼无人机、小型便携电动工具以及桌面级智能传动设备中，这类场景对动力单元的功率重量比要求极高，外转子的结构设计刚好能在有限的体积边界内，通过转子外壳的旋转惯量提升，让动力输出的扭矩特性更适配直接驱动螺旋桨、小型转轮这类负载的需求，不需要额外搭配减速齿轮组，也避免了齿轮传动带来的间隙误差和运行噪音。

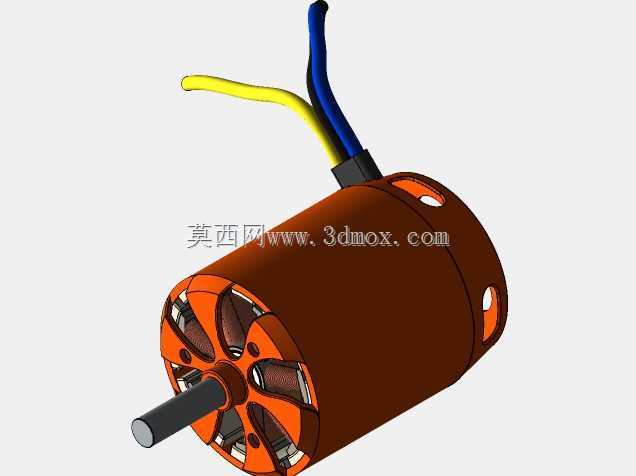

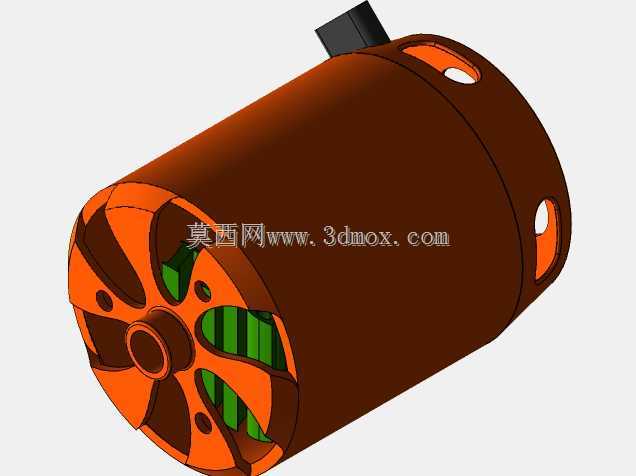

　　从结构设计的细节来看，电机的定子绕组固定在中心基座位置，出线端采用双股动力线布局，分别对应绕组的两相供电接线，线体的出线位置做了侧向避让设计，不会干涉转子外壳的旋转路径，同时基座上预留的安装孔位，采用对称式分布，安装时可以通过侧边的通孔直接将电机基座固定在设备的安装板上，安装边界的设计充分考虑了航模类设备的装机空间限制，电机整体的径向尺寸控制紧凑，轴向长度较短，不会在装机时占用过多的机身纵深空间。转子外壳的表面做了镂空开槽设计，这些槽道并非单纯的减重设计，在电机高速旋转时，槽道会带动周边空气形成定向气流，直接吹过定子绕组的表面，带走绕组通电工作时产生的热量，不需要额外加装散热风扇就能满足持续工作的散热需求，同时镂空结构也进一步降低了转子自身的重量，提升了电机的动态响应速度，在航模做机动动作需要快速调整动力输出时，转子能更快跟随电调的信号变化调整转速，减少动力响应的迟滞。

　　输出轴采用单端伸出的布局，轴径与常见的航模螺旋桨安装座孔径匹配，轴端的长度刚好满足螺旋桨、锁紧垫片、锁紧螺母的安装空间需求，不会因为轴伸过长导致装机后突出部分过多，也不会因为轴伸过短导致安装固定不牢。电机外壳的侧边预留的挂孔结构，除了可以辅助穿线固定之外，在部分需要侧向挂载的安装场景中，也可以作为辅助固定点位，分担安装螺丝的受力，避免电机在高转速运行时因为震动导致固定螺丝松动。建模过程中对各零件的配合间隙做了精准还原，转子与定子之间的气隙宽度均匀，既保证了磁钢与定子绕组之间的磁耦合效率，也避免了加工装配误差导致的转子扫膛问题，轴承安装位的尺寸公差按照小型精密电机的通用标准设定，能保证高速旋转时的同轴度，降低运行时的震动和噪音。

　　在设备选型适配时，这类结构的无刷电机不需要额外配置复杂的安装支架，直接通过基座的安装孔就能完成固定，接线端的位置预留了足够的走线空间，不会因为设备内部的走线挤压导致线体破损，整体的结构设计完全围绕小体积、高功率密度、直接驱动的使用需求展开，没有多余的冗余结构，每一处外形设计都对应实际使用中的功能需求，不管是外壳的弧度、开槽的位置还是安装孔的分布，都经过实际装机场景的验证，能适配多数小型动力设备的安装空间要求。
