NEM17规格混合式步进电机结构建模

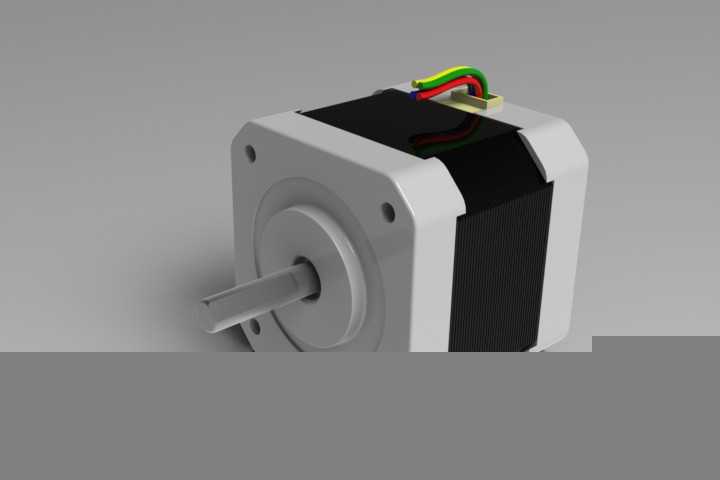

　　做小型自动化设备选型和结构设计的工程师，对NEM17规格的步进电机肯定不会陌生，这类42mm机座的步进电机，是桌面级3D打印机、小型数控雕刻机、桌面点胶设备、轻载传送带模组里最常用的动力执行元件，很多刚接触机电结构设计的新人，第一次做整机装配干涉检查，最先接触的标准动力件往往就是这个规格的电机。这次建模完全按照实际量产的两相混合式步进电机的实物结构还原，没有做简化处理，从前端盖的安装止口、输出轴的D型切边，到后端的出线座、绕组封装的壳体棱角，都和实物的装配边界保持一致，方便设计人员直接调用到装配体里做布局校验。

　　从实际应用场景来说，NEM17步进电机的适配场景非常明确，就是需要精准开环位置控制、负载扭矩在0.2N·m到0.6N·m区间的轻载传动场合，比如3D打印机的XYZ轴进给，很多入门级机型的三个运动轴全用这个规格的电机，靠同步带轮把旋转运动转换成直线运动，控制打印头或者热床的精准位移；还有小型桌面雕刻机的主轴进给、工件台移动，用这个电机搭配丝杠传动，能满足非金属材料、软金属的低速铣削进给需求；另外在一些小型自动化分拣机构、自动拧螺丝机的送料模组里，这个规格的电机也因为安装尺寸紧凑、控制逻辑简单，被大量使用。

　　建模的时候最先确定的是安装边界尺寸，NEM17的标准安装孔距是31mm，前端盖的四个安装孔是M3螺纹孔，孔位分布在正方形端盖的四个角，输出轴的直径是5mm，轴伸长度按照常规量产款做了24mm的尺寸，轴上的D型切边深度是0.5mm，这个细节很重要，很多新手建模的时候容易忽略，实际装配的时候同步轮或者联轴器的顶丝就是顶在这个切平面上，如果建模时漏掉这个结构，后续做装配干涉检查的时候，就会发现顶丝和光轴的配合出现虚位，和实际装配情况不符。前端盖的止口尺寸做了22mm直径、2mm深度的设计，这个止口是用来和设备的安装板做定位的，很多设计人员安装电机的时候只靠四个螺丝固定，容易出现电机轴和传动模组不同心的问题，靠止口定位就能把同轴度误差控制在0.1mm以内，大幅降低传动过程中的径向跳动。

　　电机的机身部分，建模时还原了叠片定子的方形结构，机身截面是42mm×42mm的正方形，机身长度按照常规40mm长度的扭矩款做的还原，绕组部分的封装壳体和前后端盖的配合台阶也做了出来，后端的出线座位置留了10mm的出线空间，四根相线的出线方向是垂直于电机轴向上，这个细节在做设备布线布局的时候很关键，如果建模时把出线位置做偏了，后续整机布线的时候就会出现线缆和旁边的导轨、同步带干涉的问题。后端盖的结构和前端盖对应，同样做了加强筋的细节，实际量产的电机端盖都是压铸铝合金材质，加强筋既可以提升端盖的结构强度，避免轴承座位置受径向力变形，还能增加散热面积，电机长时间运行的时候，绕组产生的热量可以通过端盖的筋条更快散到空气中，降低电机高温退磁的风险。

　　从设计思路上来说，这个模型没有做任何艺术化修改，完全服务于工程装配需求，所有的倒角、圆角都按照实际冲压、压铸的工艺要求做了处理，比如端盖的边缘做了R0.5的圆角，没有尖锐的直角，和实际零件的工艺特征一致；输出轴的轴端做了C1的倒角，方便装配联轴器或者同步轮的时候顺利导入，不会刮伤零件的内孔。模型的装配层级也按照实际电机的装配顺序拆分，前端盖、轴承、输出轴、转子磁钢、定子绕组、后端盖、出线座每个零件都是独立的实体，不仅可以用来做整机的布局干涉检查，还能用来给新人做步进电机结构原理的演示，拆解之后就能清楚看到混合式步进电机的内部结构，理解定子绕组通电之后怎么带动转子做步距角转动。

　　很多工程师在做小型设备设计的时候，容易在电机选型和安装结构上踩坑，比如安装板的开孔只留了轴穿过的圆孔，没考虑止口的避让，结果电机装上去之后端盖和安装板之间有缝隙，螺丝拧紧之后电机轴出现偏斜，运行的时候噪音大还容易丢步；还有的设计时没算好电机轴伸的长度，选的联轴器太长，导致轴伸顶到了丝杠的端面，电机转动的时候出现卡顿。这个模型把所有安装相关的尺寸都做了精准还原，调用的时候直接按照模型的边界做安装板的开孔、留够传动部件的装配空间，就能避免这些常见的装配问题。另外在做设备外观设计的时候，这个模型的外形细节足够，渲染出来的效果和实物一致，做方案汇报或者产品宣传图的时候，不需要再额外修改造型，直接用就能得到真实的装配效果。

　　对于做非标自动化设计的人员来说，标准动力件的模型准确度直接影响整个设计的效率，要是模型尺寸不准，后续加工完安装板才发现孔位对不上，就要返工重新加工零件，耽误项目周期。这个NEM17步进电机的模型，所有安装尺寸都和市面上主流量产的42步进电机通用，不管是用来做3D打印机的结构改进，还是做小型输送线的动力布局，都能直接调用，不需要反复核对尺寸，能节省大量的建模和校验时间。
