工业级磁力驱动流体输送泵结构设计

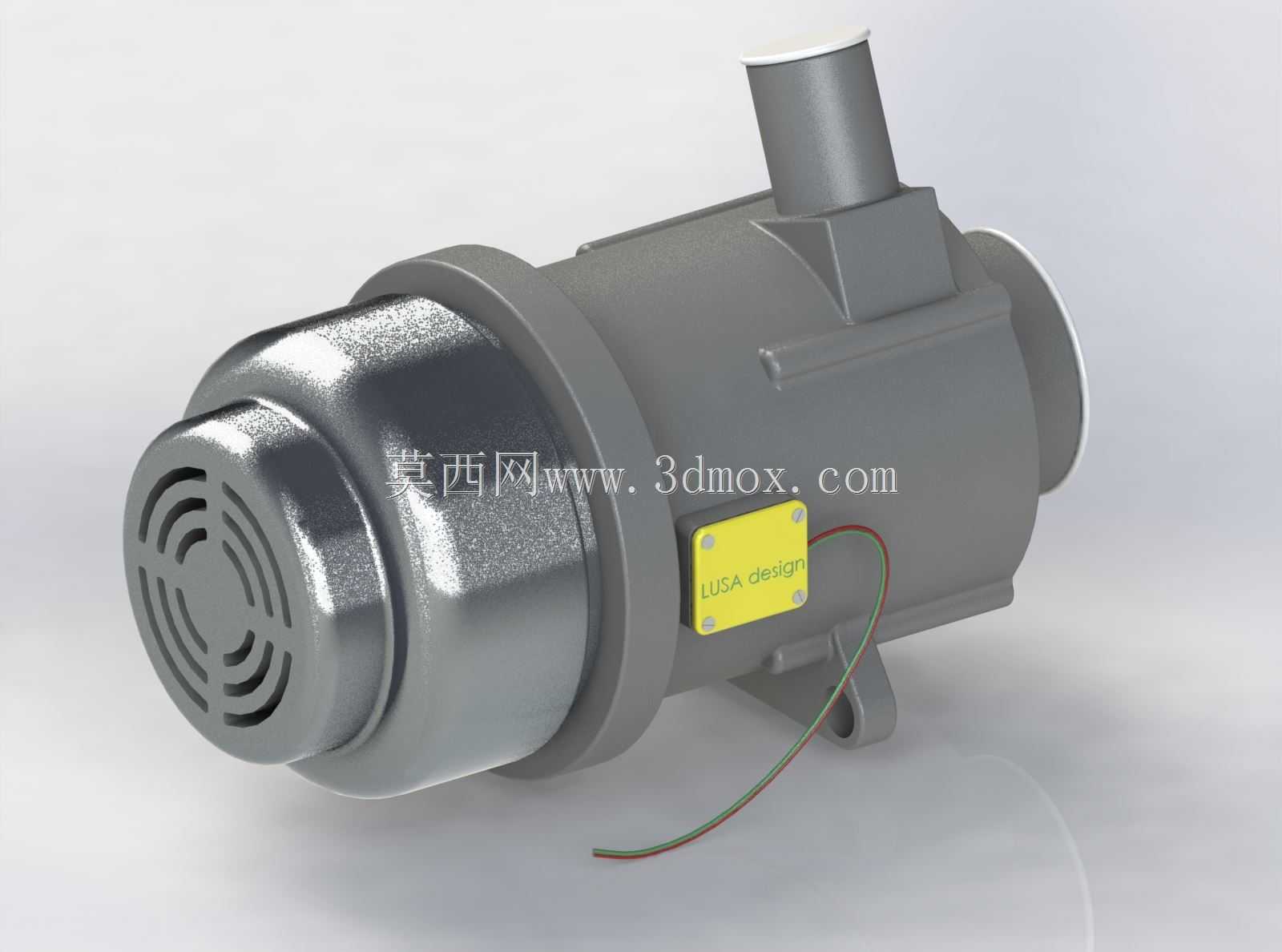

　　这款磁力驱动泵的结构设计，核心围绕无泄漏流体输送场景展开，在化工、医药、易燃易爆介质输送工况中，这类泵的应用占比逐年提升，区别于传统机械密封的离心泵，磁力驱动的结构从根源上消除了轴封处的跑冒滴漏问题，适合输送腐蚀性、挥发性、有毒性或是高纯度要求的流体介质。从结构布局来看，泵体采用卧式单级悬臂结构，驱动端与叶轮端完全隔离，通过内外磁钢的磁力耦合实现扭矩传递，没有贯穿泵壳的传动轴，也就不存在动密封点，仅在泵壳各拼接面设置静密封，大幅降低了介质泄漏的风险。泵的外形采用圆柱段拼接布局，驱动端电机外壳带有散热格栅结构，可在连续运行时保证内部磁钢与绕组的散热效率，避免磁钢高温退磁的问题；顶部设置垂直向上的进出口接管？不对，仔细看结构，

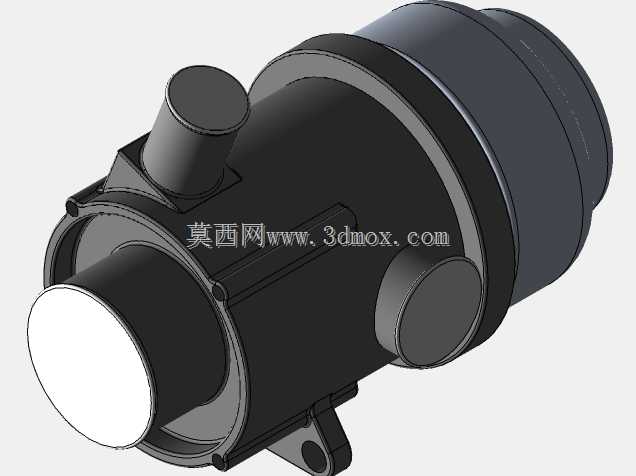

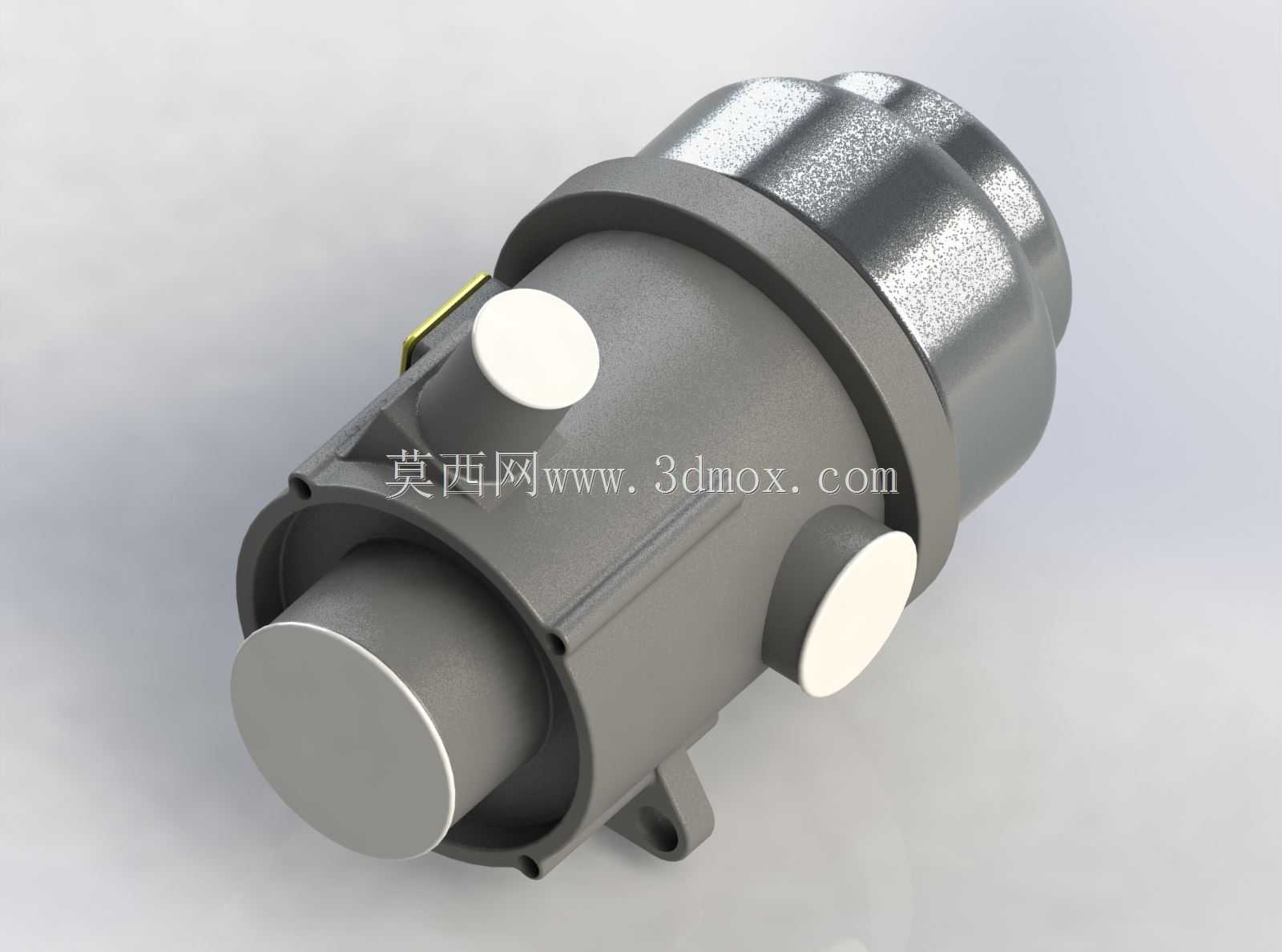

　　顶部的接管是出口？不对，卧式泵的进出口通常为水平轴向进口、垂直径向出口，这款模型的出口位于泵腔顶部垂直向上，进口位于泵体尾端水平轴向位置，安装时需要匹配对应方向的管路法兰，安装底座采用单支撑脚结构，位于泵体中部靠下位置，安装时需要保证底座与安装基础的水平度，避免运行时出现振动偏载。设计过程中，磁钢的排布是核心要点，内磁钢与叶轮组件连接，外磁钢与电机输出轴连接，中间设置隔离套将内外磁钢完全分隔，隔离套采用非导磁材料制作，避免磁路短路，同时要承受泵腔内部的工作压力，厚度设计需要平衡耐压能力与磁隙大小，磁隙过大会降低磁传动效率，过小则容易在装配或运行时出现内外磁钢擦碰的问题。叶轮采用闭式叶轮结构，适合输送清洁无颗粒的介质，

　　流道设计为低流速损失的曲面结构，可在额定转速下保证设计流量与扬程参数；泵壳的流道采用蜗壳式结构，可将叶轮甩出的流体动能逐步转化为压力能，降低流体脉动带来的振动与噪声。从安装边界来看，泵体总长度控制在适配常规管路安装空间的范围，驱动端的外径尺寸匹配标准Y系列电机的机座号，顶部出口的接管外径适配常规工业管路的法兰连接尺寸，底部支撑脚的安装孔位间距符合通用卧式泵的安装尺寸规范，可直接替换同参数的传统机械密封离心泵，不需要对现有管路与安装基础做大幅改动。实际选型应用时，需要注意介质温度不能超过磁钢的最高工作温度，避免磁钢退磁导致传动失效，同时介质中不能含有铁磁性杂质，否则杂质会被吸附在隔离套外壁，增大磁隙甚至卡住内磁转子，

　　因此这类泵的入口端通常需要配套安装磁性过滤器，拦截介质中的铁磁性颗粒。日常维护中，因为没有易损的机械密封部件，维护量远低于传统离心泵，仅需要定期检查轴承润滑情况与隔离套的完好性，运行时需要保证泵腔充满介质，避免干摩擦导致滑动轴承损坏。建模过程中，对磁钢的排布、隔离套的壁厚、叶轮的流道曲面都做了精准还原，各部件的装配间隙符合实际工程公差要求，可直接用于教学演示、选型参考或是二次开发的基础模型，结构细节上还原了接线盒、散热筋、支撑脚、进出口接管等实际部件的外形与安装位置，整体比例与实际工业产品一致。
