双联叶片式液压动力元件结构设计

　　在工业液压系统的动力源选型环节，双联叶片泵一直是中高压工况下兼顾流量输出与压力稳定性的常用方案，这款双联结构的液压动力元件，针对机床液压站、工程机械辅助油路、注塑机合模供油回路这类需要双路不同压力流量输出的场景设计，能够通过单轴输入实现两组独立泵芯的同步驱动，省去多泵串联安装的同轴度调试成本，也能缩减液压站的整体安装空间。从实际工况适配来看，这类泵的大排量侧通常负责低压大流量的动作供油，比如设备的快速进给、油缸空载行程驱动，小排量侧则承担高压小流量的保压、负载进给供油，通过双泵合流或者卸荷的阀组搭配，能有效降低系统非必要功耗，相比单一大排量泵在保压阶段的溢流损耗，能耗表现可优化三成以上，在连续运转的量产设备上能长期降低运行成本。

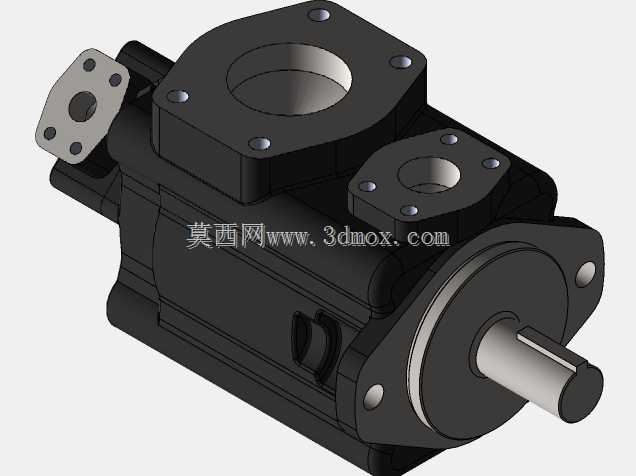

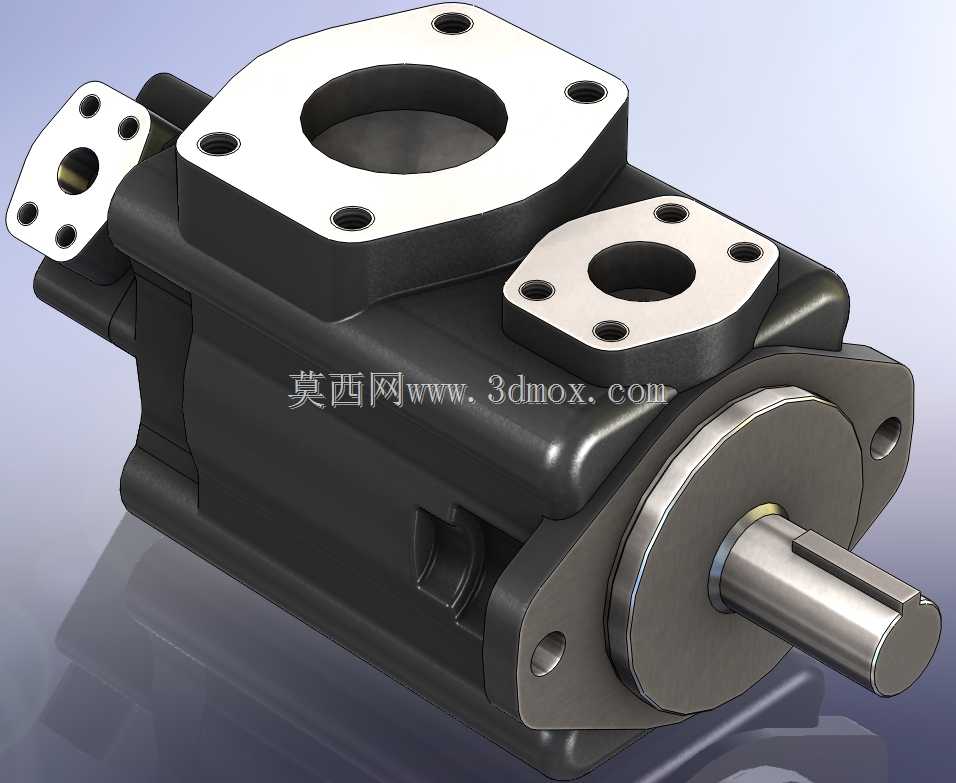

　　设计层面上，这款泵采用了方形法兰的安装接口，进出油口均设置为带安装孔的菱形法兰面，相比螺纹油口能承受更高的管路压力脉冲，避免长期振动下的接口渗油问题；泵体采用分段式壳体结构，前后端盖与中间泵体通过定位销精准对位，保证内部定子、转子、叶片组的同轴度控制在0.02mm以内，减少叶片在定子内曲线运动时的偏磨问题。输入轴端采用平键传动结构，轴伸处设置了双唇口油封，既能防止内部液压油外泄，也能阻挡外界粉尘、切削液进入泵腔，适配车间多粉尘、有切削液飞溅的加工设备安装环境。

　　从安装边界来看，这款泵的轴伸长度、法兰安装孔距都符合通用叶片泵的安装互换尺寸，在旧设备液压泵替换时不需要重新加工安装板，也不用调整电机与泵的连接轴高，能直接替换同规格的其他品牌双联叶片泵，降低设备维护的改造成本。泵体侧面设置了泄油口接口，安装时需要保证泄油管路直接连通油箱，且泄油口高度低于泵轴油封位置，避免泵腔内部憋压导致油封击穿漏油。内部流道设计上，两个泵芯的吸油口做了独立的流道分隔，避免双泵同时大流量吸油时出现吸空、气蚀问题，压油口则预留了外接压力检测的接口位置，方便现场调试时直接安装压力表读取两路输出压力，不用额外在管路上加装测压接头。

　　在结构细节处理上，定子采用了高耐磨的合金铸铁材质，内曲线做了抛光处理，表面粗糙度控制在Ra0.4以下，减少叶片与定子接触时的摩擦损耗，叶片则采用了双侧倒角结构，在泵启动瞬间能让压力油快速进入叶片底部，将叶片顶出贴合定子内曲面，避免启动时的叶片脱空导致的压力建立滞后问题。转子的叶片槽做了高精度磨削，槽宽与叶片的配合间隙控制在0.01-0.015mm，既保证叶片能在槽内灵活滑动，又不会因为间隙过大导致内泄漏增加，影响容积效率。端盖处的配流盘采用了浮动式压力补偿结构，当系统压力升高时，配流盘会在压力油作用下紧贴转子端面，自动补偿端面磨损带来的间隙增大问题，让泵在长期使用后依然能保持90%以上的容积效率，延长泵的大修周期。

　　实际应用中，这类双联泵常搭配溢流阀、卸荷阀、单向阀组成集成式液压动力单元，用在组合机床的动力滑台驱动、液压夹具的夹紧与松开动作供油，或是小型工程机械的转向与工作装置供油回路，双路独立输出的特性能让不同动作的压力流量互不干扰，比如夹紧动作需要高压小流量维持夹紧力，滑台快进需要低压大流量提升动作速度，单台泵就能满足两类需求，不用设置两套独立的动力单元，大幅简化液压系统的管路布局。安装时需要注意泵与电机的同轴度误差不能超过0.1mm，采用弹性联轴器连接，避免刚性连接带来的额外径向力，导致泵轴轴承过早磨损，吸油管路的流速需要控制在1.5m/s以内，管路通径不能小于泵吸油口的通径，避免吸油阻力过大产生气蚀，造成泵内部零件的气蚀损坏。
