齿轮式凸轮泵流体输送结构三维设计

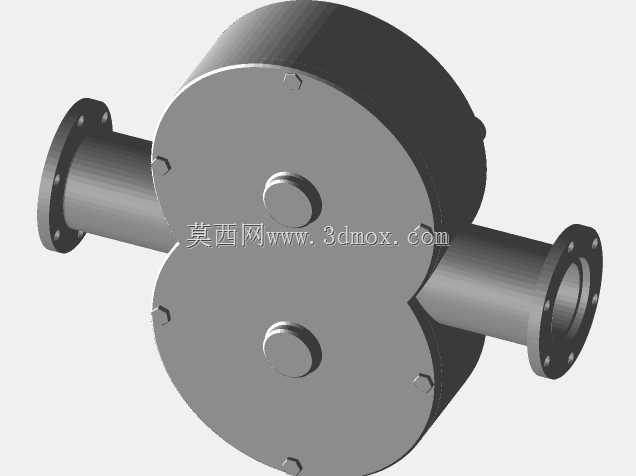

　　在中小流量流体输送工况里，这类齿轮啮合式凸轮泵的应用覆盖范围极广，从普通清水输送到低粘度润滑油、轻度含微小颗粒的工业介质输送场景都能适配，相比普通离心泵，它的自吸能力更强，启动前不需要灌泵就能完成吸程建立，在间歇启停的移动式输送工位、车载流体加注系统里优势十分明显。从结构设计逻辑来看，这个泵体采用了分体式泵壳设计，白色的主壳体承担腔体密封、接口承载的作用，两侧的法兰接口完全遵循通用管道连接尺寸规范，进出口通径保持一致，安装时不需要做变径转接就能直接对接同规格管路，法兰盘上的螺栓孔位置做了对称布局，不管是水平安装还是垂直安装都能适配管路走向，不会出现接口错位的问题。泵体侧面的透明视窗设计是很实用的细节，

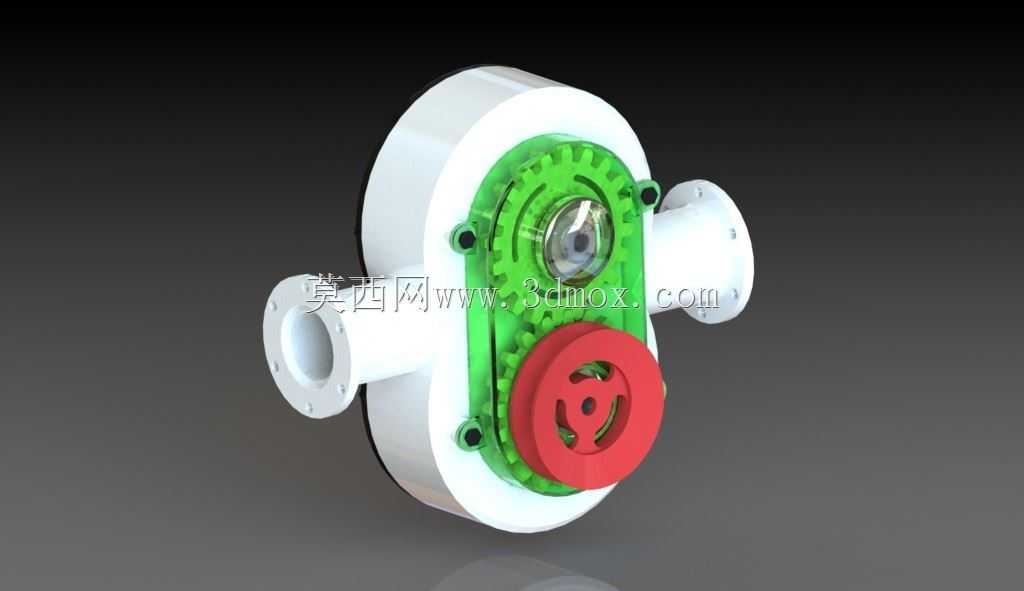

　　日常巡检时不用拆解泵体就能直接观察内部齿轮的啮合状态、介质液位情况，能快速判断是否存在干磨、介质泄漏进齿轮腔的问题，减少日常维护的拆解工作量。绿色的端盖板承担齿轮腔的侧封作用，板上的固定螺栓做了均匀圆周排布，每个螺栓的预紧力可以均匀施加在密封垫上，避免局部压力不均导致的介质渗漏，端盖板和主壳体之间的密封槽预留了标准O型圈的安装位，密封压缩量控制在合理区间，既能保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。外露的红色传动轮是动力输入接口，轮体上的键槽尺寸匹配通用标准轴径，不管是连接电机直驱还是通过链轮、皮带轮做减速传动都能直接适配，轮体的中心孔和泵体内的主动齿轮轴做了同轴度公差约束，装配后不会出现传动偏心导致的振动、

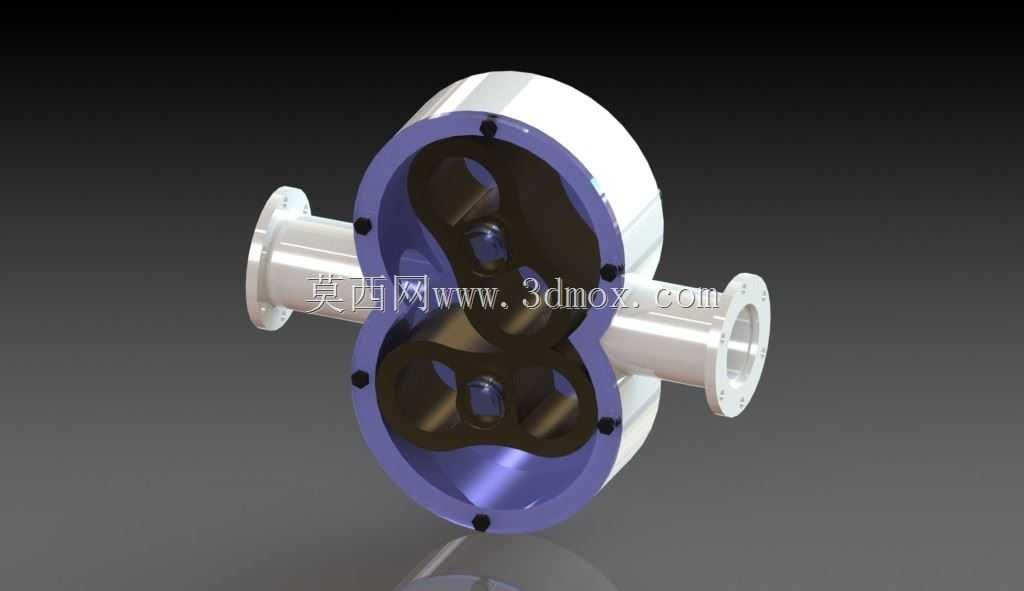

　　噪音问题。内部的凸轮齿轮采用了渐开线齿形设计，啮合间隙控制在极小范围，容积效率比普通外啮合齿轮泵更高，输送过程中介质的脉动更小，在对流量稳定性有一定要求的计量输送工位也能适用，齿轮和泵腔内壁的间隙做了严格管控，既不会因为间隙过大导致回流降低效率，也不会因为间隙过小出现运转卡滞、磨损加剧的问题。从安装边界来看，泵体的整体轮廓做了圆弧过渡，没有突出的尖锐结构，安装时需要预留的维护空间主要集中在端盖板侧和传动轮侧，端盖板侧预留出螺栓拆装的操作空间即可，传动轮侧需要预留传动部件的安装、张紧空间，泵体底部可以通过配套的支架做固定，固定孔位的间距适配通用槽钢支架的安装尺寸，不需要额外做定制支架就能完成现场安装。在实际工况适配中，

　　这个结构的泵体可以通过更换不同材质的密封件、齿轮来适配不同类型的介质，比如输送腐蚀性弱的化工介质时可以更换耐腐蚀材质的齿轮和氟橡胶密封圈，输送食品级介质时可以更换符合食品接触要求的部件，不需要改动整体壳体结构就能完成工况适配，通用性很强。设计过程中对泵体的流道做了平滑过渡处理，介质从进口进入齿轮腔的路径没有直角急转弯，能减少介质流动过程中的阻力损失，同时避免介质中的微小颗粒在流道拐角处沉积堵塞，长期运转也不会出现流道通径变小的问题。齿轮轴的支撑位置设置了免维护的滑动轴承，轴承位置的密封采用了双重密封结构，外侧的防尘圈可以阻挡外界的粉尘杂质进入轴承位置，内侧的密封圈可以阻挡泵腔内的介质进入轴承，延长轴承的使用寿命，日常运转过程中不需要频繁加注润滑脂，降低了运维成本。
